本發明涉及一種自動卷軸式易拆高密封智能防霧霾紗窗，主要用于安裝在住宅和辦公場所的窗戶。

背景技術：

PM2.5又稱細顆粒物。細顆粒物指環境空氣中空氣動力學當量直徑小于等于2.5微米的顆粒物。它能較長時間懸浮于空氣中，其在空氣中含量濃度越高，就代表空氣污染越嚴重。與較粗的大氣顆粒物相比，PM2.5粒徑小，面積大，活性強，易附帶有毒、有害物質且在大氣中的停留時間長、輸送距離遠，因而對人體健康和大氣環境質量的影響更大。世界衛生組織(WHO)27日公布了有關空氣污染的報告。報告指出，由細顆粒物“PM2.5”等導致的污染正在全球蔓延，每年約有300萬人死于肺癌等相關疾病，空氣污染“已成為人類健康所面臨的最大環境風險”，而每年全球因此損失超過5萬億美元。

為解決霧霾對室內空氣質量的影響，現有的專利大部分采用外裝式紗窗，但結構復雜，體積龐大，占據大量空間。除霾層多為一層，過濾不徹底，紗窗為一體式結構，更換窗紗需要全部更換。因此，提供高效過濾、結構簡單的紗窗成為改善室內空氣質量的重要課題。

中國專利201510266159.2公開了一種納米防霧霆紗窗，窗紗由室外側紗網和室內側納米纖維濾網貼合組成。室外側紗網的孔徑為15000nm；室內側納米纖維濾網由直徑150nm的纖維交織而成；室內側納米纖維濾網上纖維之間的孔徑為700nm。雖然對于灰塵花粉和細顆粒物過濾效果明顯，由但是其缺點過濾網的孔徑達到納米級，孔徑太小，透氣性差，在風速或者室內外壓差不打的情況下，空氣不易進入，極易造成室內供氧不足，人員呼吸困難。特別是采用了納米纖維，納米纖維因其復雜的制造工藝、較低的力學性能和昂貴的價格，而且所以作為防霧霆紗窗時的綜合效果并不理想。專利2016202446022.5公開了一種外裝式防霧霾紗窗，內框的外側設有金鋼網，通過磁吸條相互磁吸固定的負離子膜。雖然金鋼網可以起到防盜的效果，但現有的建筑物大多都安裝有防盜窗，金剛網安全可靠性不高，負離子膜為單層，除霧霾效果不明顯。

技術實現要素：

針對現有技術的弊端，本發明的目的在于提供一種結構簡單，價格便宜的自動卷軸式易拆高密封智能防霧霾紗窗，實現了高效除霧霾，使室內透氣自然，空氣新鮮。

為實現上述目的，本發明采用的技術方案為提供一種自動卷軸式易拆高密封智能防霧霾紗窗，該紗窗包括有窗框、窗紗、滑槽、卷盒，所述的窗框通過螺絲固定在窗墻內側，豎向窗框左、右內側設有滑槽；所述的卷盒安裝在窗框上端；所述的轉軸置于卷盒內，轉軸右端與電機的主軸相連，所述的窗紗上端連接轉軸，左右兩端置于滑槽內；在室外窗臺上裝有空氣質量檢測器；其中：所述的轉軸結構包括：左軸、右軸、彈簧、空管和插槽，所述的空管上側有開口，所述的左軸和右軸均呈“T”字型，左軸從空管的左方插入，右軸從空管右方插入，左右兩軸通過彈簧套接，左右兩軸部分從開口突出；彈簧自然狀態下，左軸突出空管左端2cm，右軸突出空管右端2cm；所述的空管下側有平行的三個插槽；所述的窗紗上端的插條插入所述的插槽內。

本發明效果是該自動卷軸式易拆高密封智能防霧霾紗窗拆卸方便，可根據需要安裝多層紗窗，不僅可拆卸而且過濾效果顯著，達到99％；所述的紗窗的開合無需手動開啟，室外的空氣質量檢測器與電機建立信號連接，能夠根據室外的空氣質量狀況來自動控制紗窗的開合。不僅保證了室內的新鮮空氣，而且節省了人力。

附圖說明

圖1為本發明的防霧霾紗窗結構圖；

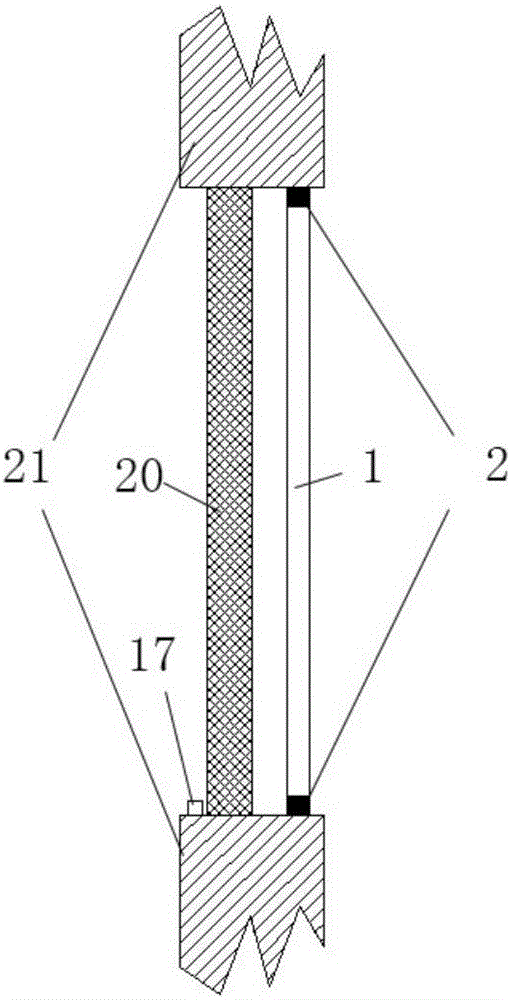

圖2為圖1的A-A剖面圖圖；

圖3為本發明的防霧霾紗窗轉軸窗紗爆炸圖；

圖4為本發明的防霧霾紗窗轉軸結構圖

圖5為本發明的防霧霾紗窗轉軸窗紗連接處圖

圖6為為本發明的防霧霾紗窗轉軸彈簧連接圖；

圖7為為本發明的防霧霾紗窗轉軸窗紗結構圖。

圖中：

1.窗框 2.密封條 3.主軸 4.窗紗 5.滑槽 6.卷盒 7.轉軸 8.初效濾網 9.HEPA濾網 10.插槽 11.插條 12.左軸 13.右軸 14.彈簧 15.電機 16.預留插槽 17.空氣質量檢測器 18.拉繩 19.開口 20.窗戶 21.墻

具體實施方式

下面結合附圖對本發明的自動卷軸式易拆高密封智能防霧霾紗窗結構進行詳細描述。

如圖1所示，本發明的自動卷軸式易拆高密封智能防霧霾紗窗，包括，窗框1、窗紗4、滑槽5、卷盒6和空氣質量檢測器17。所述的窗框1通過螺絲固定在窗墻21內側，豎向窗框1左、右內側設有滑槽5；所述的卷盒6安裝在窗框1上端；所述的轉軸7置于卷盒6內，所述的窗紗4上端連接轉軸7，左右兩端置于滑槽5內；轉軸7右端與電機15的主軸3相連。

如圖2所示，所述的窗框1與窗墻21之間夾了密封條2，用于增強防霧霾紗窗的氣密性，在室外窗臺上裝有空氣質量檢測器17。如圖1所示，所述的窗紗4的開合方式為電動卷起式，室外的空氣質量檢測器17與電機15建立無線信號連接，能夠根據室外的空氣質量狀況來自動控制紗窗的開合。不僅保證了室內的新鮮空氣，而且節省了人力。當室外空氣質量較差時，空氣質量檢測器17反饋給電機15，電機15工作放下紗窗，對空氣進行過濾；當室外空氣質量較好時，空氣質量檢測器17反饋給電機15，電機15工作收起紗窗，室外空氣自由進入室內。

如圖3所示，轉軸7由左軸12、右軸13、彈簧14、空管18和插槽10組成。所述的空管18上側有開口，下側有插槽10。所述的左軸12和右軸13均呈“T”字型，左軸12從空管18的左方插入，右軸13從空管18右方插入；如圖6所示，左右兩軸通過彈簧14套接；如圖3所示，左右兩軸部分從開口突出。彈簧14自然狀態下，左軸12突出空管18左端2cm，右軸13突出空管18右端2cm，組合而成的結構如圖4所示。如此結構不僅易于拆卸方便收納，而且可以加入更多的插槽(規格也可不一)。

如圖5所示，預留1個最靠近室內側的插槽，所述的窗紗4上端有插條11，通過插條11插入插槽10，窗紗4的數量可根據需要插入。因為但是外的空氣較好時，放一層紗窗可以對空氣進行初效過濾，防止落葉，枯草大顆粒進入室內；當空氣質量比較糟糕時，放兩層就可過濾霧霾；放第3層窗紗，該窗紗內部可放置活性炭，用于吸附，可去除異味，凈化空氣。如圖7所示，形成轉軸7窗紗4結構圖。如圖5所示，所述的窗紗4由兩層窗紗4組成，分別為初效濾網8和HEPA濾網9。室外側為初效濾網8，室內側為HEPA濾網9；所述的初效濾網8為7微米的纖維濾網；所述的HEPA濾網9由任意地被安排的纖維席子組成，孔徑為0.3微米。HEPA網的特點是空氣可以通過，但細小的微粒卻無法通過。它對直徑為0.3微米頭發直徑的1/200以上的微粒去除效率可達到99.97％以上，是煙霧、灰塵以及細菌等污染物最有效的過濾媒介。HEPA分PP濾紙、玻璃纖維、復合PPPET濾紙、熔噴滌綸無紡布和熔噴玻璃纖維五種材質。特點：風阻大，容塵量大，過濾精度高，可以根據客戶需要加工成各種尺寸和形狀，適合不同的用戶使用。

本說明書中描述的任一特征，不是特別限定，均可被其他等效或具有類似目的的替代特征加以替換，均在本權利要求保護范圍。
