本發明涉及一種蒸煮鍋具，具體地說是指永不干鍋的蒸煮鍋具。

背景技術：

電蒸鍋也叫電蒸籠，電蒸鍋是一種在傳統的木蒸籠、鋁蒸籠、竹蒸籠上開發出來的用電熱蒸汽原理來直接清蒸各種美食的廚房生活電器。電蒸鍋能均勻加熱，保持蒸鍋內溫度一致，使食物受熱均勻，不會發生夾生現象。現有蒸煮鍋具結構設計不夠理想，鍋底中的水容易燒干，帶來安全隱患。

技術實現要素：

本發明提供永不干鍋的蒸煮鍋具，以克服現有蒸煮鍋具設計不夠理想，鍋底中的水容易燒干，帶來安全隱患等缺點。

為解決上述技術問題，本發明所采用的技術方案是：

永不干鍋的蒸煮鍋具，包括蒸鍋本體，還包括與蒸鍋本體相配合的自動補水裝置，該自動補水裝置包括供水源、容器、浸泡在容器內的浮體以及將供水源的水補充到蒸鍋本體內的動力源，所述容器和蒸鍋本體相連通，并且該容器內的液面高度和所述蒸鍋本體的液面高度相持平，所述容器的頂面設有開口，所述動力源連接有控制其工作的一觸動開關，所述浮體的頂面設有一觸頭，該觸頭的頂端伸出開口后與所述觸動開關觸動配合。

所述蒸鍋本體為帶有電加熱單元的電蒸鍋，該電蒸鍋的一側壁與所述容器一體連接，所述動力源為水泵，與水泵電連接的觸動開關為限位開關，所述水泵的出水口通過一軟管與電蒸鍋的側壁相連通。

所述蒸鍋本體為帶有電加熱單元的內置式電蒸柜體，該電蒸柜體內設有相互連通的至少兩個單元蒸鍋，所述容器固定在電蒸柜體一側，并且其與一個單元蒸鍋相連通，所述動力源為水泵，與水泵電連接的觸動開關為限位開關，所述水泵的出水口通過一軟管與其中一個單元蒸鍋的側壁相連通。

每個單元蒸鍋的底部設有清洗口，并且該清洗口上裝設有球閥。

所述蒸鍋本體為帶有電加熱單元的抽屜式電蒸柜，該抽屜式電蒸柜體包括電蒸基座以及設置在電蒸基座上的復數個抽屜式蒸盤，所述容器固定在電蒸基座一側，并且其與電蒸基座相連通，所述動力源為水泵，與水泵電連接的觸動開關為限位開關，所述水泵的出水口通過一軟管與電蒸基座的側壁相連通。

所述蒸鍋本體為不銹鋼蒸鍋，該不銹鋼蒸鍋的一側壁與所述容器一體連接，所述動力源為水泵，與水泵電連接的觸動開關為限位開關，所述水泵的出水口通過一軟管與不銹鋼蒸鍋的側壁相連通。

所述蒸鍋本體為雙層蒸鍋，該雙層蒸鍋包括內外布置的內、外鍋以及蓋設在外鍋上的鍋蓋，所述外鍋的側壁上還開設有放氣口，并且其一側壁與所述容器相連通，所述動力源為水泵，與水泵電連接的觸動開關為限位開關，所述水泵的出水口通過一軟管與所述容器的側壁相連通，并且該軟管上裝設有止回閥。

所述容器的頂面設有一螺紋開口，該螺紋開口上連接有可上下調節的螺紋桿，該螺紋桿的底端可豎直伸入容器內，所述限位開關固定在螺紋桿的上段部。

所述蒸鍋本體設有用于控制電加熱單元工作的第二限位開關，該第二限位開關位于所述觸頭的正下方，并且所述觸頭側壁設有與第二限位開關觸動配合的凸耳。

所述供水源為自來水，所述動力源為電磁閥，所述觸動開關為啟動電磁閥工作的觸碰開關。

通過采用上述技術方案，本發明的有益效果是: 本蒸煮鍋具的結構設計理想，采用自動補水裝置的設計，使得蒸鍋本體的鍋底的水永不會被燒干，大大地提高了使用安全，而且款式多樣，可以適用不同款式的蒸煮鍋具。使用時，當蒸鍋本體內水的液面降低時，容器內的液面也會同時降低，從而在容器的浮體會下降，浮體上的觸頭會脫離觸動開關，觸動開關被打開，動力源被啟動，使得其將供水源的水補充到蒸鍋本體內，蒸鍋本體內水的液面上升，同時浮球會上升，當蒸鍋本體內水的液面上升到預定高度時，即浮球上的觸頭會擠壓觸動開關，使得觸動開關被關閉，從而動力源被關閉，如此反復及時補充，達到永不干鍋的目的。

附圖說明

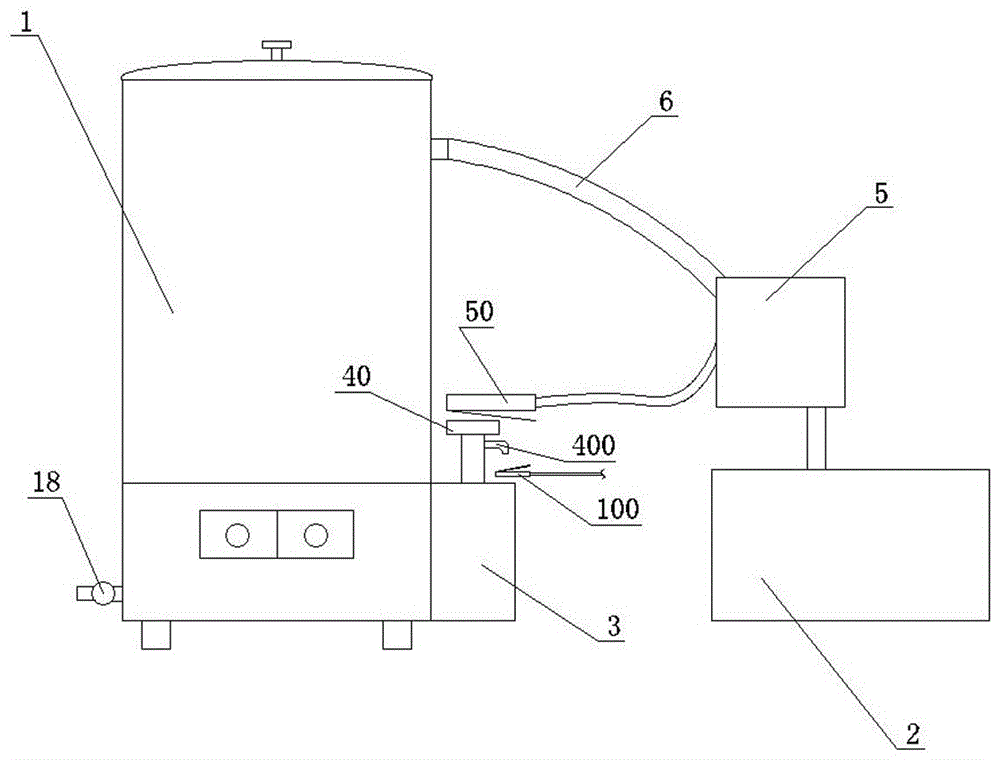

圖1為本實施例一的示意圖。

圖2為本實施例一示意圖，其中部分被剖示，蒸鍋本體內水的液面處于下降狀態。

圖3為本實施例一示意圖，其中部分被剖示，蒸鍋本體內水的液面處于上升狀態。

圖4為本實施例二的示意圖。

圖5為本實施例三的示意圖。

圖6為本實施例四的示意圖。

圖7為本發明中另一種自動補水裝置的示意圖。

圖8為圖7中螺紋桿向下旋合調節后的示意圖。

圖9為本實施例五的示意圖。

圖10為本發明的原理框圖。

圖11為圖6另一種實施例的示意圖。

圖12為本實施例六的示意圖。

圖13為圖12另一種實施例的示意圖。

具體實施方式

下面參照附圖說明本發明的具體實施方式。

實施例一

參考圖1、圖2、圖3和圖10。永不干鍋的蒸煮鍋具，包括蒸鍋本體1，還包括與蒸鍋本體1相配合的自動補水裝置，該自動補水裝置包括供水源2、容器3、浸泡在容器3內的浮體4以及將供水源2的水補充到蒸鍋本體1內的動力源5，所述容器3和蒸鍋本體1相連通，并且該容器3內的液面高度和所述蒸鍋本體1的液面高度相持平，所述容器3的頂面設有開口，所述動力源5連接有控制其工作的一觸動開關50，所述浮體4的頂面設有一觸頭40，該觸頭40的頂端伸出開口后與所述觸動開關50觸動配合。

參考圖1、圖2、圖3和圖10。所述蒸鍋本體1為帶有電加熱單元10的電蒸鍋，該電蒸鍋的一側壁與所述容器3一體連接，該電蒸鍋的另一側壁開設有洗鍋排水口，并且該洗鍋排水口上裝設有閥門18。所述動力源5為水泵，與水泵電連接的觸動開關50為限位開關，所述水泵的出水口通過一軟管6與電蒸鍋的側壁相連通。所述浮體4為浮球或者浮管等造型的浮體，所述水泵為小型水泵，該小型水泵的供電可以采用自帶蓄電池供電51或者也可以采用外置電源供電52（如市電）。所述供水源2為儲水容器。

參考圖1、圖2和圖3。所述蒸鍋本體設有用于控制電加熱單元10工作的第二限位開關100，該第二限位開關100位于所述觸頭40的正下方，并且所述觸頭40側壁設有與第二限位開關100觸動配合的凸耳400。該第二限位開關100以及凸耳400的設計，使得供水源2（如儲水容器）內的水不夠或者用完時，無法及時向蒸鍋本體內補水，蒸鍋本體內水的液面會繼續下降，同時浮球也會繼續下降，當所述觸頭40下降到其上凸耳400擠壓第二觸動開關100后，使得第二觸動開關100被關閉，從而切斷電加熱單元10工作，停止加熱，進一步地達到永不干鍋的目的，起到雙保險效果。

另外，參考圖8和圖9。所述容器3的頂面設有一螺紋開口，該螺紋開口上連接有可上下調節的螺紋桿7，該螺紋桿7的底端可豎直伸入容器3內，所述限位開關固定在螺紋桿7的上段部，采用螺紋桿7的設計，使得蒸鍋本體1的液面高度可上下調節，這樣可針對不同蒸煮食品，而選擇對應的液面高度來進行蒸煮作業。

另外，參考圖10。所述供水源也可以為自來水源，同時，所述動力源5也可以為電磁閥，所述觸動開關50為啟動電磁閥5工作的觸碰開關。

實施例二

參考附圖4。本實施例和實施例一的實施方式基本相同，不同之處在于：所述蒸鍋本體1為帶有電加熱單元的內置式電蒸柜體，該電蒸柜體1內設有相互連通的兩個單元蒸鍋11，所述容器3固定在電蒸柜體1一側，并且其與一個單元蒸鍋11相連通，所述水泵5的出水口通過一軟管6與其中一個單元蒸鍋11的側壁相連通。每個單元蒸鍋11的底部設有清洗口，并且該清洗口上裝設有球閥12。

另外，所述單元蒸鍋11的數目也可以為三個或者四個等其他合適的數目。

實施例三

參考附圖5。本實施例和實施例一的實施方式基本相同，不同之處在于：所述蒸鍋本體1為帶有電加熱單元的抽屜式電蒸柜，該抽屜式電蒸柜體1包括電蒸基座13以及設置在電蒸基座13上的復數個抽屜式蒸盤14，所述容器3固定在電蒸基座13一側，并且其與電蒸基座13相連通，所述水泵5的出水口通過一軟管6與電蒸基座13的側壁相連通。

另外，所述蒸鍋本體1也可以為門式電蒸柜等其他合適款式的電蒸柜。

實施例四

參考附圖6。本實施例和實施例一的實施方式基本相同，不同之處在于：所述蒸鍋本體為不銹鋼蒸鍋1，該不銹鋼蒸鍋1的一側壁與所述容器3一體連接，所述水泵5的出水口通過一軟管6與不銹鋼蒸鍋1的側壁相連通，本不銹鋼蒸鍋1使用時，可放在外置加熱源（如液化氣灶臺上或者電磁爐等）上加熱使用。

另外，參考附圖11。所述不銹鋼蒸鍋1的一側壁通過一軟管8與所述容器3相連通，并且該軟管8上裝設有旋鈕式三通閥門80，所述水泵5的出水口通過一軟管6與所述容器3相連通。該旋鈕式三通閥門80的設計，使得本產品的實用性好。當不銹鋼蒸鍋1用于煮水或者煮湯使用時，使用者關閉旋鈕式三通閥門80，即暫停自動補水裝置工作即可。

實施例五

參考附圖7。本實施例和實施例一的實施方式基本相同，不同之處在于：

所述蒸鍋本體為雙層蒸鍋1，該雙層蒸鍋1包括內外布置的內鍋15和外鍋16以及蓋設在外鍋16上的鍋蓋17，所述外鍋16的側壁上還開設有放氣口160，并且其一側壁與所述容器3相連通，所述水泵5的出水口通過一軟管6與所述容器3的側壁相連通，并且該軟管6上裝設有止回閥60。

參考圖7。所述容器3的頂面設有一螺紋開口，該螺紋開口上連接有可上下調節的螺紋桿7，該螺紋桿7的底端可豎直伸入容器3內，所述限位開關50固定在螺紋桿7的上段部，采用螺紋桿7的設計，使得雙層蒸鍋1的液面高度可上下調節，這樣可針對不同蒸煮食品，而選擇對應的液面高度來進行蒸煮作業。

實施例六

參考附圖12。本實施例和實施例一的實施方式基本相同，不同之處在于：

所述蒸鍋本體1為液化氣燃?xì)庹翦仯撘夯瘹馊細庹翦伆突馉t190、固定在猛火爐190上的燃?xì)庹翦?91，所述燃?xì)庹翦?91的側壁通過一軟管8與所述容器3相連通，并且該軟管8上裝設有旋鈕式三通閥門80。所述水泵的出水口通過一軟管6與所述容器3的側壁相連通，并且該軟管6上裝設有止回閥60。

參考附圖12。所述燃?xì)庹翦?91的底部設有若干個螺栓桿192，并且該若干個螺栓桿192位于燃?xì)庹翦?91的外底面周沿處，所述猛火爐190的外側壁向外延伸有與若干個螺栓桿192一一對應配合的若干個固定塊193，每個固定塊193上開設有螺栓孔，所述燃?xì)庹翦?91通過若干個螺栓桿192鎖固在對應螺栓孔中與猛火爐190固定連接。

另外，參考附圖13。所述燃?xì)庹翦?91可以為三層蒸鍋造型結構，也可以為其他二層、四層等合適數目的蒸鍋結構。

上述僅為本發明的具體實施方式，但本發明的設計構思并不局限于此，凡利用此構思對本發明進行非實質性的改動，均應屬于侵犯本發明保護范圍的行為。
