本發明涉及一種日常盥洗用品，尤其是塑料臉盆。

背景技術：

現有塑料臉盆在人們?nèi)粘Ｉ钪斜粡V泛用來洗臉與洗腳，為此大多數人會為自己準備2個塑料臉盆，一個用于洗臉，一個用于洗腳。很顯然人們?cè)谌粘Ｉ钪惺褂矛F(xiàn)有塑料臉盆存在如下不如意現象和別扭之處：洗臉用臉盆與洗腳用臉盆之間除存在容易混用、串盆而導致不衛生與影響健康外，還存在著單獨平放擠占位置、疊合存放有不衛生之嫌，這在人口集中居住的地方尤顯突出，以及在洗完臉再接著洗腳過程中還存在著找盆、送盆、換盆等生活中不便捷之細節，不利于人們養成先用熱水洗臉后繼續利用原洗臉熱水再用于洗腳以節約用水與能源的好習慣，以致有的人為此感到麻煩與不方便，為圖方便、省事，干脆不顧不衛生之嫌，將一個臉盆既用于洗臉，又用于洗腳。本發明的目的就是想為人民提供一種既能幫助人們干凈、衛生、方便、快捷地完成洗臉與洗腳的同時，又能幫助人們?cè)谌粘Ｉ钪虚L(zhǎng)期養成節水、節能好習慣的盥洗用塑料臉盆。本發明人在很早以前曾獲得過類似研究的國家專利《多功能夾層臉盆》（專利號zl98235412.6），但該發明還存在著結構相對復雜、制作成本相對較高、外形不夠美觀、不夠簡潔等缺點。在本發明人提出本發明專利申請之前，本發明人就同一研究課題另外單獨提出了同一發明目的的專利申請《一種可分離的套裝臉盆》（申請?zhí)?017101066809），但該發明仍存在著使用時一盆體必須外置、獨放而帶來的不衛生之嫌和換盆仍不夠快速、簡捷，以及同住一起的多人群體中不同人之間的洗臉與洗腳用盆仍存在混淆、串盆的可能，顯得不夠十分完美。

技術實現要素：

本發明提供一種將兩個彼此結構有所不同的2個盆體通過統籌地、配套地整體設計成一復合盆體，二者通過固定裝置始終活動連接，不可分離，盥洗用水可在二盆間巧妙、方便地轉換，從而達到將人們?nèi)粘Ｉ钪杏糜谙茨樀哪樑枧c用于洗腳的臉盆彼此有分工但又合作地關聯起來，洗臉用的臉盆與洗腳用的臉盆不再如現有臉盆那樣是外形與結構基本相同、彼此通用的獨立個體，二者有機結合形成的是一彼此配合、彼此分工合作、整體配套使用的洗臉裝置，即套裝臉盆，該裝置必要時或可一分為二臉盆，或可合二為一臉盆。

本發明解決其技術問題所采用的技術方案是：一種連體式的套裝臉盆，由面盆1、里盆2、銷栓3等獨立3部分組成，里盆2在面盆1里面，二盆通過銷栓3鉸鏈在一起活動連接，參見圖2；面盆1由盛水容器體4和與容器體4側壁上部四周邊緣固定相連、向盛水容器體4盆外翻卷的邊弦把手5、軸耳6等三部分組成，參見圖4；里盆2由盛水容器體7、弧形邊弦把手8、擋水蓋板9、轉軸10等4部分組成，參見圖3；面盆1的盛水容器體4的內部表面輪廓線與里盆2的盛水容器體7的外部表面輪廓線二者基本一致，從而保證里盆2與面盆1緊密貼合成一體；面盆1的邊弦把手5上有一缺口，在該缺口兩側并位于邊弦把手5下面與盛水容器體4的側壁外面交匯處分別有一個完全相同的軸耳6；軸耳6上表面和側面分別與邊弦把手5下表面和盛水容器體4的外壁表面相固定連接，從而保證軸耳6被牢固固定；2個軸耳6里面分別開設有中心線在同一直線上的通道11；弧形邊弦把手8、擋水蓋板9、轉軸10等三部件的中心對稱線均在同一經過里盆2中心的直線上；里盆2的弧形邊弦把手8的根部和擋水蓋板9的圓弧形側面端不但均與盛水容器體7的側壁上部邊緣相固定連接，而且二者的上表面均同位于里盆2盛水容器體7上部圓形端平面內，并沿徑向相對布置在盛水容器體7的側壁上部邊緣；轉軸10的側面、擋水蓋板9圓弧側面中間部分、盛水容器體7的側壁外表面上部邊緣等三部分固定連接在一處；轉軸10內設有通道13；在轉軸10與盛水容器體7的側壁交匯連接處的正下方一定距離處的盛水容器體7的側壁上開設有出水口12；轉軸10鑲嵌在面盆1的邊弦把手5上的缺口內、2軸耳6之間，其上部表面形狀與面盆1的邊弦把手5的上部表面形狀一致，并且其中的通道13與2軸耳6內的通道11的中心線在同一直線上；銷栓3插在通道11與通道13中。

本發明的有益效果是：本套裝臉盆包含的兩個盆體始終成套地在一起能完全滿足人們?nèi)粘Ｏ茨樝茨_等盥洗需求，里盆2專用于洗臉，面盆1專用于洗腳，里盆2中的洗臉?biāo)煞奖恪⒖旖莸剞D(zhuǎn)移到面盆1中，這顯然不存在找盆、送盆、倒盆、換盆等麻煩細節處；回收利用洗臉熱水再接著用于洗腳方便、快捷，這既給日常洗臉與洗腳提供了極大方便，又有利于人們?cè)谌粘Ｉ钪叙B(yǎng)成節水、節能好習慣；由于里盆2無論是使用或臨時擱置始終是與面盆1聯系的，避免了與擱置面盆1的地面或平臺的直接接觸，這樣就既保證了里盆2的內、外表面干凈，由此又保證了里盆2歸位放入面盆1中時不污染面盆1的內表面，并保證洗臉與洗腳兩種盆永不混淆與串盆，以及2個不同套裝臉盆之間的里盆與面盆不會錯位與混淆；最后還節約了單獨存放里盆2所占用的地方；套裝臉盆由于其壁是雙層結構，這樣較單層結構的普通臉盆既更抗摔、耐用；相比二個現有的普通塑料臉盆，套裝臉盆明顯又更加方便攜帶與存放。

附圖說明。

圖1為本發明帶局部剖面圖的平面示意圖。

圖2為沿著圖1中e-e線的示意圖。

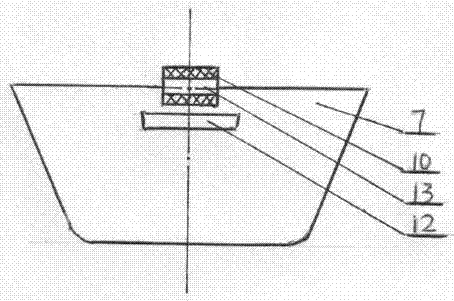

圖3為里盆2的平面結構示意圖。

圖4為倒置的面盆1平面結構示意圖。

圖5為沿著圖4中e-e線的示意圖。

圖6為沿著圖4中f-f線的示意圖。

圖7為沿著圖3中e-e線的示意圖。

圖8為圖1中放大的局部剖面圖。

圖中1.面盆，2.里盆，3.銷栓，4.面盆1的容器體，5.面盆1上的邊弦把手，6.面盆1上的軸耳，7.里盆2的容器體，8.里盆2上的弧形小把手，9.里盆2上的擋水板，10.里盆2上的轉軸，11.軸耳6內的通道，12.里盆2盆壁上的出水口,13.轉軸10內的通道。

具體實施方式。本發明使用方法是：在里盆2位于面盆1里面的情況下形成套裝臉盆，此時的里盆2絲毫不影響整個套裝臉盆所具有的現有普通臉盆功能，當需要用套裝臉盆洗臉時，往里盆2中放入洗臉?biāo)藭r(shí)的套裝臉盆完全可按照通常使用現有面盆的方式進行，里盆2似乎不存在；當需要用套裝臉盆洗腳時，如果需要利用此時里盆2里的原有洗臉?biāo)^續用于洗腳時，可以一只手勾住里盆2上的弧形把手8，另一只手按住弧形把手8附近的面盆1的邊弦把手5，雙手配合，通過向上提起勾住里盆2弧形把手8的那只手而揭開里盆2，此時里盆2通過其上的轉軸10圍繞銷栓3作轉動，從而保證了面盆1與里盆2輕易地分離開；里盆2從面盆1中分離、向上抬起后，原本被面盆1側壁封閉的里盆2上的出水口12也隨之打開，并開口朝向面盆1的盆內，隨著里盆2從面盆1中分離、向上抬起的同時，里盆2內的水當即流向擋水板9與容器體7的側壁所構成的空間處，并順從地從位于此空間處的出水口12流向面盆1中，里盆2中的水全部流入面盆1中后，將里盆2盆底朝上擱放在面盆1的旁邊，此時人可在上部完全敞開的面盆1中完成洗腳；如果不想繼續利用已洗過臉的洗臉?biāo)捎眯迈r水用于洗腳，在正常直接倒掉套裝臉盆內的洗臉?biāo)螅环N使用方法是往套裝臉盆里盆2內直接放入新的洗腳水，采用上面回用洗臉?biāo)姆椒ǎ瑢⒋藭r(shí)里盆2中的新鮮水轉入面盆1中，在面盆1中完成洗腳；另一種使用方法是倒完里盆2的洗臉?biāo)笸ㄟ^(guò)勾住弧形把手8將里盆2與面盆1分離開，直接放新鮮水進入面盆1中，然后在面盆1中完成洗腳；在面盆1中完成洗腳后，最后一只手拿住里盆2上的一部分，另一只手拿住面盆2的邊弦把手5，設法倒掉面盆1的洗腳水，最后將里盆2歸位、還原于面盆1中。
