本發明涉及日常生活用品技術領域，具體為一種自動出米裝置。

背景技術：

目前，人們在日常家庭生活中，一般采用米缸或米桶來存儲大米，然后手工利用量杯獲取適量的大米進行烹煮，這種方式由來已久，但是卻存在不少弊端，例如大米容易滋生細菌，或使用不夠方便等等，目前市面上雖然存在一些儲存的設備，但是大多結構較為復雜，操作不便，而且價格叫為昂貴不能滿足人們的使用需求。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種自動出米裝置，能夠進行殺菌工作，結構較為簡單，便于操作，造價低廉，便于推廣，從而能夠滿足使用者的需求，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種自動出米裝置，包括儲存箱，所述儲存箱內設有隔板，所述隔板的一側設有第一儲存格，所述隔板的另一側設有第二儲存格，所述儲存箱的側面設有滑槽，所述滑槽內滑動連接有密封板，所述第一儲存格和第二儲存格的側面均設有出米口。

作為本發明的一種優選技術方案，所述隔板與儲存箱的底板呈10°到65°設置。

作為本發明的一種優選技術方案，所述儲存箱的箱壁對應出米口的位置處設有內滑槽，所述內滑槽內滑動連接有擋板，所述擋板的側面設有連接板，所述儲存箱對應連接板設有外滑槽，所述儲存箱的側面對應連接板設有固定板，所述連接板的表面設有調節桿，所述連接板對應調節桿設有調節孔，所述連接板上方的調節桿上轉動連接有調節環。

作為本發明的一種優選技術方案，所述出米口所在一側的儲存箱表面設有刻度條，所述刻度條呈透明結構設置。

作為本發明的一種優選技術方案，所述儲存箱的兩側均設有第一安裝板，所述第一安裝板內設有第一定位孔，所述第一定位孔內滑動連接有第一定位柱。

作為本發明的一種優選技術方案，所述隔板呈透明結構設置，所述隔板內設有安裝槽，所述安裝槽內設有紫外線燈，所述出米口所在一側的儲存箱表面設有控制開關，所述控制開關的一端通過導線與外界電源連接，所述控制開關的另一端電連接紫外線燈。

作為本發明的一種優選技術方案，所述密封板的側面設有第二安裝板，所述第二安裝板與儲存箱的側面對應設有第二定位孔，所述第二定位孔內滑動連接有第二定位柱。

與現有技術相比，本發明的有益效果是：本自動出米裝置，設有紫外線燈能夠進行殺菌工作，從而防止細菌的滋生，通過對調節環進行調節就能夠進行自動出米，從而便于人們的使用，結構簡單，使得造價較低，便于產品的推廣。

附圖說明

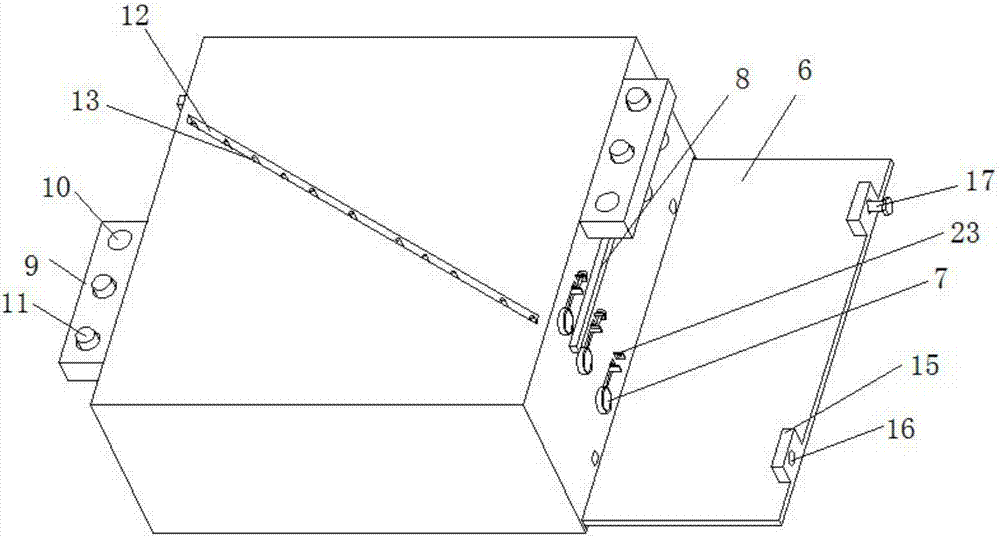

圖1為本發明結構示意圖；

圖2為本發明后視結構示意圖；

圖3為本發明剖面結構示意圖；

圖4為本發明a端放大結構示意圖。

圖中：1儲存箱、2隔板、3第一儲存格、4第二儲存格、5滑槽、6密封板、7出米口、8刻度條、9第一安裝板、10第一定位孔、11第一定位柱、12安裝槽、13紫外線燈、14控制開關、15第二安裝板、16第二定位孔、17第二定位柱、18內滑槽、19擋板、20連接板、21外滑槽、22調節桿、23固定板、24調節環。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種自動出米裝置，包括儲存箱1，儲存箱1內設有隔板2，隔板2與儲存箱1的底板呈10°到65°設置，隔板2呈一定角度的設置，使得米在重力的作用下流出，從而便于使用者取米，隔板2的一側設有第一儲存格3，隔板2的另一側設有第二儲存格4，儲存箱1的側面設有滑槽5，滑槽5內滑動連接有密封板6，第一儲存格3和第二儲存格4的側面均設有出米口7，儲存箱1的箱壁對應出米口7的位置處設有內滑槽18，內滑槽18內滑動連接有擋板19，擋板19的側面設有連接板20，儲存箱1對應連接板20設有外滑槽21，儲存箱1的側面對應連接板20設有固定板23，連接板20的表面設有調節桿22，連接板20對應調節桿22設有調節孔，連接板20上方的調節桿22上轉動連接有調節環24，通過對調節環24進行轉動，從而對調節桿22進行調節，使得擋板19能夠向上移動，從而使得出米口7與外界連通，從而進行取米，取米完成后反向轉動調節環24，從而完成密封，出米口7所在一側的儲存箱1表面設有刻度條8，刻度條8呈透明結構設置，便于對儲存箱1內米的多少進行觀察，儲存箱1的兩側均設有第一安裝板9，第一安裝板9內設有第一定位孔10，第一定位孔10內滑動連接有第一定位柱11，便于對儲存箱1進行固定和安裝，隔板2呈透明結構設置，隔板2內設有安裝槽12，安裝槽12內設有紫外線燈13，出米口7所在一側的儲存箱1表面設有控制開關14，控制開關14的一端通過導線與外界電源連接，控制開關14的另一端電連接紫外線燈13，能夠?qū)Υ嫦?進行殺菌工作，從而防止儲存箱1內部滋生細菌，密封板6的側面設有第二安裝板15，第二安裝板15與儲存箱1的側面對應設有第二定位孔16，第二定位孔16內滑動連接有第二定位柱17，便于對于密封板6的位置進行固定，從而防止米從側面流出同時也保證了儲存箱1的密封性。

在使用時：抽出密封板6在第一儲存格3和第二儲存格4內倒入一定量的米，然后通過第二定位孔16內的第二定位柱17從而對密封板6的位置進行固定，把儲存箱1直立，需要進行懸掛時通過第一定位孔10進行懸掛，或者通過第一定位柱11對儲存箱1進行固定，在需要取米時，通過對調節環24進行轉動，從而對調節桿22進行調節，使得擋板19能夠向上移動，從而使得出米口7與外界連通，從而進行取米，取米完成后反向轉動調節環24，從而完成密封，當?shù)谝粌Υ娓?內米用完時通過對儲存箱1進行180°旋轉，從而使用第二儲存格4內的米。

本發明通過控制開關14打開紫外線燈13，從而能夠?qū)Φ谝粌Υ娓?和第二儲存格4內進行殺菌工作，從而防止細菌的滋生，通過對調節環24進行轉動，從而對調節桿22進行調節，使得擋板19能夠向上移動，從而使得出米口7與外界連通，從而進行取米，取米完成后反向轉動調節環24，從而完成密封，便于人們的使用，結構簡單，使得造價較低，便于產品的推廣。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種自動出米裝置，包括儲存箱，所述儲存箱內設有隔板，所述隔板的一側設有第一儲存格，所述隔板的另一側設有第二儲存格，所述儲存箱的側面設有滑槽，所述滑槽內滑動連接有密封板，所述第一儲存格和第二儲存格的側面均設有出米口，所述隔板與儲存箱的底板呈10°到65°設置，所述儲存箱的箱壁對應出米口的位置處設有內滑槽，所述內滑槽內滑動連接有擋板，所述擋板的側面設有連接板，儲存箱對應連接板設有外滑槽，本自動出米裝置，設有紫外線燈能夠進行殺菌工作，從而防止細菌的滋生，通過對調節環進行調節就能夠進行自動出米，從而便于人們的使用，結構簡單，使得造價較低，便于產品的推廣。

技術研發人員：余濤
受保護的技術使用者：余濤
技術研發日：2017.03.23
技術公布日：2017.08.04
