本發明涉及支撐設備領域，尤其涉及一種基于容器式流體彈簧的軟硬度自動調控墊。

背景技術：

市場上大眾最為熟悉的床墊，大致分為兩種，一種是硬板床，一種是具有一定彈性的軟體床墊。軟體床墊雖然可以實現其不同的柔軟度，但并不能解決床墊行業所期盼的：讓同一張床墊實現其軟硬度適合任意使用者的需求，無論使用者的體重身高的變化或者生理的變化等，床墊的軟硬度均能隨使用者的各種參數的變化而變化，以此來適應使用者自身變化感知和舒適的軟硬度床墊。同時，現有的床墊上無法同時實現多種軟硬度，以滿足至少兩個使用者對床墊的軟硬度各自要求。

現有的彈性床墊都通過設置彈性體來實現彈性的變化，根據胡克定律，彈性體其單位伸長(或縮減)量(應變)在常系數e(稱為彈性模量)下，與拉(或壓)應力σ成正比例，即：f＝-k·x或△f＝-k·δx，其中k是物體的勁度(倔強)系數，x為彈性體的總伸長(或縮減)量，δx為彈性體長度的變化量?，F有的彈性床墊大多都是多層結構，床墊內部即使使用了各種規格的彈簧，然后上面再鋪設相同材料的海綿類在材料。這種結構決定了在相同材料層其k是常數。但是在兩個人，即便是同一個人使用這種床墊時，因為身體曲線和肌肉骨骼在人體上分布的均勻度不同，造成對下方床墊不同區域材料的壓縮量不同，對人體各部分由反作用力形成的支撐力不同。這些都是因為現有床墊的局部支撐彈性作用是在k值不變的情況下，x的數值是發生變化造成的。那么要使人體在使用床墊時床墊對人體的支撐力均勻分布盡量均勻，另一個方式可使用保持k值不變的情況下，盡量還要保持x值不變化來滿足。只有水床的特點比較適合這種需求，先不考慮睡水床對人體的影響，僅以要讓水床來達到木板的硬度，然后來適應某部分人的需要，只能降低水的溫度使其結冰。所以水床對于睡眠和人體的需求來說是不太可行的。

技術實現要素：

本發明的目的在于提供一種基于容器式流體彈簧的軟硬度自動調控墊，使用時對人體曲線及其他不規則物體的各個接觸部位的作用力基本相同。

為達此目的，本發明采用以下技術方案：

一種基于容器式流體彈簧的軟硬度自動調控墊，包括控制裝置、至少一個閥門、至少一個固定板和設于所述固定板上方的墊層，所述固定板與所述墊層之間設有至少一個容器式流體彈簧組，所述容器式流體彈簧組包括至少一個獨立容器式流體彈簧和設于所述獨立容器式流體彈簧內的流體物質，所述獨立容器式流體彈簧上設有流體進出口，所述流體進出口與所述閥門之間設有管路系統，所述管路系統上至少設有一個閥門，所述獨立容器式流體彈簧的頂部設有第一導通觸點，所述固定板上設有與所述第一導通觸點相對應的第二導通觸點，所述閥門、所述第一導通觸點和所述第二導通觸點均與所述控制裝置信號連接。

具體地，若干個獨立容器式流體彈簧以陣列等高方式排列在固定板上形成容器式流體彈簧組，獨立容器式流體彈簧的頂部設有第一導通觸點，固定板上設有與所述第一導通觸點相對應的第二導通觸點，在當人體或者其他物體躺在軟硬度自動調控墊時，所有的獨立容器式流體彈簧上的流體進出口首先均處于敞開狀態，所以受到人體或者其他物體的壓力影響每個獨立容器式流體彈簧會隨著人體曲線向下壓縮。隨著人體下落，人體曲線上的任意一點最先將某個獨立容器式流體彈簧壓扁進而致使第一導通觸點和第二導通觸點相接觸并導通，控制裝置檢測到第一導通觸點和第二導通觸點的導通信號后會立即關閉設置在管路系統上的閥門，進而關閉所有獨立容器式流體彈簧上的流體進出口，隔離外部環境的流體壓力。至此容器式流體彈簧組將自動形成一個隨著人體曲線變化的，各自不同的支撐高度。此時可將容器式流體彈簧組的x值接近或定義為0，(而這個x值其也是被動變化的，其會隨著人體的變化而微量變化)。各獨立容器式流體彈簧內的壓力因基本均保持了等同環境氣壓，各獨立容器式流體彈簧對人體各點的支撐力相等。人體各部位的受力將處于均衡狀態，提高使用的舒適度。

具體地，由于軟硬度自動調控墊可作為床墊來使用，因此設置兩個固定板來滿足雙人床的需求。使用時，分別設置在兩個固定板上的容器式流體彈簧組由不同的控制裝置進行控制，因此在同一張床墊上不同體格的人分別躺于不同固定板對于的位置，兩個固定板上的容器式流體彈簧組分別對不同的人調整出不同的反作用力以滿足不同生理機能的人的需求，使得同一軟硬度自動調控墊能夠滿足不同的人的使用需求。

作為優選，還包括操控器，所述操控器與所述控制裝置信號連接。

作為優選，還包括流體泵，所述流體泵與所述閥門相通，所述流體泵與所述控制裝置信號連接。

進一步的，操控器作為移動遙控器用于對控制裝置的遙控，使用者可以通過使用操控器對控制裝置發送信號，控制裝置再根據命令控制容器式流體彈簧組、閥門及流體泵等裝置。

人體各部位的受力處于均衡狀態后。而此后各獨立容器式流體彈簧整體的k值調整可以通過一個流體泵分別對各獨立容器式流體彈簧供給相同或不同的正壓力或抽取內部流體，以實現獨立容器式流體彈簧整體的k值變化和x值變化。通過流體泵對各獨立容器式流體彈簧供給壓力的變化，更進一步的可以根據使用者的需求，通過操控器、控制裝置以及相應的程序的結合來實現各種功能及使用需求。軟硬度自動調控墊靜態保持時，實現等力量將人體平托，同時控制流體泵的工作進而實現對局部支撐力的細微調整，改變或矯正人體的睡姿。軟硬度自動調控墊在動態作用時，實現各種起伏動作實現對人體的拍擊，按摩，促眠，被動翻身及其他被動運動等，進一步提高軟硬度自動調控墊的實用性。

作為優選，所述獨立容器式流體彈簧設有等高抗拉繩，所述獨立容器式流體彈簧的兩側均設有抗彎結構，所述等高抗拉繩的一端與所述獨立容器式流體彈簧的頂部相連，所述等高抗拉繩的另一端與所述獨立容器式流體彈簧的底部相連。抗彎結構用于防止獨立容器式流體彈簧在受力變形時的側向彎曲，抗彎結構由在受力后主要發生沿軸線方向的變形而不向兩側偏轉的彈性體構成。

具體地，流體泵對獨立容器式流體彈簧供給流體時為了防止獨立容器式流體彈簧的升高變形，等高抗拉繩將獨立容器式流體彈簧的頂部拉住，使得獨立容器式流體彈簧內的壓力變大而自身不向上變形實現改變獨立容器式流體彈簧整體的k值的目的。

作為優選，所述獨立容器式流體彈簧為圓形褶皺瓶，所述圓形褶皺瓶的瓶口為所述流體進出口，所述圓形褶皺瓶的瓶口與所述固定板固定連接，所述固定板上設有與所述流體進出口對應的外部進出口。

具體地，圓形褶皺瓶由豎直方向分布的多層斜面、頂部平面和底部平面組成，圓形褶皺瓶的瓶口作為流體進出口并與固定板固定連接，同時在固定板上設有與流體進出口對應的外部進出口，流體進出口通過外部進出口與管路系統相通。

作為優選，所述獨立容器式流體彈簧的頂部設有塞孔，所述塞孔內設有繩塞，所述繩塞密封所述塞孔，所述等高抗拉繩與所述繩塞相連，所述等高抗拉繩遠離所述繩塞的一端連有繩塞棒，所述繩塞棒位于所述流體進出口與所述外部進出口之間。同時在整體結構設置抗彎結構防止獨立容器式流體彈簧在形變過程中可能產生的彎曲形變。

進一步的，圓形褶皺瓶狀的獨立容器式流體彈簧的頂部具有塞孔，繩塞通過柔軟的等高抗拉繩連接一個可以由繩塞孔通過的繩塞棒，安裝時將固定好等高抗拉繩的繩塞棒的那端由繩塞孔穿過，通過獨立容器式流體彈簧與固定板的螺紋連接配合壓緊，防止其松動脫落。繩塞塞入并堵住繩塞孔后粘接，防止裝配好等高的拉力繩的獨立容器式流體彈簧內的流體泄漏。然后將裝配好的多個不產生彎曲形變的獨立容器式流體彈簧以陣列方式安裝在固定板上。

作為優選，所述流體進出口內設有流體流速傳感器，所述流體流速傳感器與所述控制裝置信號連接。

進一步的，流體流速傳感器用于檢測獨立容器式流體彈簧內的流體向外流動的速度，當各個獨立容器式流體彈簧內的流體向外流動的速度相同時即便第一導通觸點未與第二導通觸點接觸導通，流體流速傳感器向控制裝置發送觸發信號，此時控制裝置將所有閥門關閉。當各個獨立容器式流體彈簧內的流體向外流動的速度相同時表明各個獨立容器式流體彈簧與使用者之間的相互作用力相等，因此實現了各獨立容器式流體彈簧對人體各點的支撐力相等，也可實現使用的舒適性。

作為優選，所述流體進出口內設有流體壓力傳感器，所述流體壓力傳感器與所述控制裝置信號連接。

進一步的，流體壓力傳感器用于檢測獨立容器式流體彈簧內的壓力，當各個獨立容器式流體彈簧內的壓力相同時即便第一導通觸點未與第二導通觸點接觸導通，流體壓力傳感器向控制裝置發送觸發信號，此時控制裝置將所有閥門關閉。當各個獨立容器式流體彈簧內的壓力相同時表明各個獨立容器式流體彈簧與使用者之間的相互作用力相等，因此實現了各獨立容器式流體彈簧對人體各點的支撐力相等，也可實現使用的舒適性。

作為優選，所述流體物質為氣體。

作為優選，所述流體物質為液體。

本發明的有益效果：在當人體或者其他物體躺在軟硬度自動調控墊時，所有的獨立容器式流體彈簧上的流體進出口首先均處于敞開狀態，所以受到人體或者其他物體的壓力影響每個獨立容器式流體彈簧會隨著人體曲線向下壓縮。隨著人體下落，人體曲線上的任意一點最先將某個獨立容器式流體彈簧壓扁進而致使第一導通觸點和第二導通觸點相接觸并導通，控制裝置會立即關閉設置在管路系統上的閥門，進而關閉所有獨立容器式流體彈簧上的流體進出口，隔離外部環境的流體壓力。至此容器式流體彈簧組將自動形成一個隨著人體曲線變化的，各自不同的支撐高度。各獨立容器式流體彈簧內的壓力因基本均保持了等同環境氣壓，各獨立容器式流體彈簧對人體各點的支撐力相等。人體各部位的受力將處于均衡狀態，提高使用的舒適度。

附圖說明

圖1是人體躺在軟硬度自動調控墊時軟硬度自動調控墊的結構示意圖；

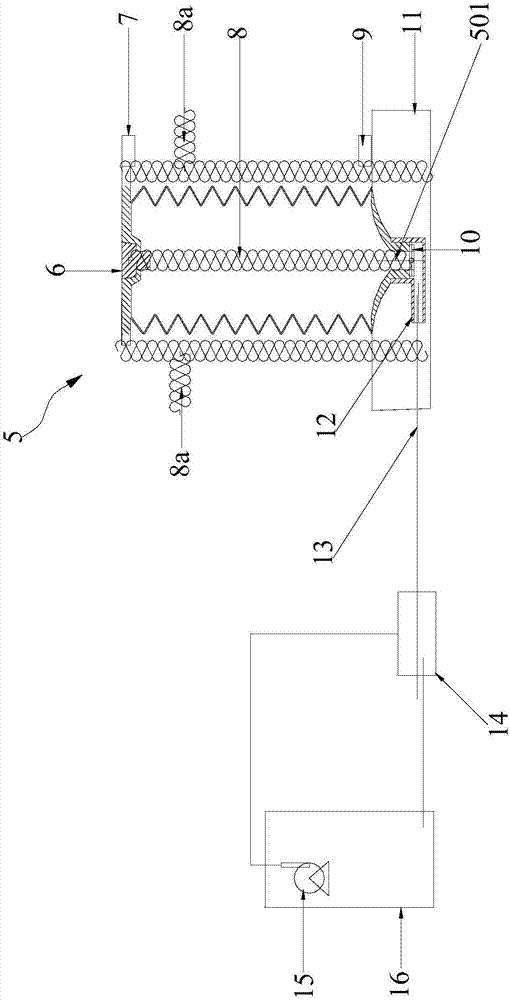

圖2是獨立容器式流體彈簧與管路系統、流體泵、控制裝置等部件的連接原理圖；

圖中：

1、床架；2、容器式流體彈簧組；3、人體曲線；4、墊層；5、獨立容器式流體彈簧；501、流體進出口；6、繩塞；7、第一導通觸點；8、等高抗拉繩；8a、抗彎結構；9、第二導通觸點；10、繩塞棒；11、固定板；12、外部進出口；13、管路系統；14、閥門；15、流體泵；16、控制裝置；17、操控器。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本發明的技術方案。

實施例一

如圖1-2所示的一種基于容器式流體彈簧的軟硬度自動調控墊，包括控制裝置16、至少一個閥門14、固定板11和設于所述固定板11上方的墊層4，所述固定板11與所述墊層4之間設有至少一個容器式流體彈簧組2，多個容器式流體彈簧組2沿軟硬度自動調控墊的長度方向等距設置，所述容器式流體彈簧組2包括至少一個獨立容器式流體彈簧5和設于所述獨立容器式流體彈簧5內的流體物質，若干個獨立容器式流體彈簧5沿軟硬度自動調控墊的寬度方向等距設置，所述獨立容器式流體彈簧5上設有流體進出口501，所述流體進出口501與所述閥門14之間設有管路系統13，所述管路系統13上至少設有一個閥門14，所述獨立容器式流體彈簧5的頂部設有第一導通觸點7，所述固定板11上設有與所述第一導通觸點7相對應的第二導通觸點9，所述閥門14、所述第一導通觸點7和所述第二導通觸點9均與所述控制裝置16信號連接。

具體地，若干個獨立容器式流體彈簧5以陣列等高方式排列在固定板11上形成容器式流體彈簧組2，獨立容器式流體彈簧5的頂部設有第一導通觸點7，固定板11上設有與所述第一導通觸點7相對應的第二導通觸點9，如圖1所示軟硬度自動調控墊放置在床架1上，在當人體或者其他物體躺在軟硬度自動調控墊時，所有的獨立容器式流體彈簧5上的流體進出口501首先均處于敞開狀態，所以受到人體或者其他物體的壓力影響每個獨立容器式流體彈簧5會隨著人體曲線3向下壓縮。隨著人體下落，人體曲線3上的任意一點最先將某個獨立容器式流體彈簧5壓扁進而致使第一導通觸點7和第二導通觸點9相接觸并導通，控制裝置16檢測到第一導通觸點7和第二導通觸點9的導通信號后會立即關閉設置在管路系統13上的閥門14，進而關閉所有獨立容器式流體彈簧5上的流體進出口501，隔離外部環境的流體壓力。至此容器式流體彈簧組2將自動形成一個隨著人體曲線3變化的，各自不同的支撐高度。此時可將容器式流體彈簧組2的x值接近或定義為0，(而這個x值其也是被動變化的，其會隨著人體的變化而微量變化)。各獨立容器式流體彈簧5內的壓力因基本均保持了等同環境氣壓，各獨立容器式流體彈簧5對人體各點的支撐力相等。人體各部位的受力將處于均衡狀態，提高使用的舒適度。

當然，于其他實施例中，閥門14的數量也可為多個，多個閥門14分別控制各個獨立容器式流體彈簧5對應的進氣管路。

于本實施例中，所述固定板11的數量為兩個，所述固定板11平行設置，所述流體物質為氣體。

具體地，由于軟硬度自動調控墊可作為床墊來使用，因此設置兩個固定板11來滿足雙人床的需求。使用時，分別設置在兩個固定板11上的容器式流體彈簧組2由不同的控制裝置16進行控制，因此在同一張床墊上不同體格的人分別躺于不同固定板11對于的位置，兩個固定板11上的容器式流體彈簧組2分別對不同的人調整出不同的反作用力以滿足不同生理機能的人的需求，使得同一軟硬度自動調控墊能夠滿足不同的人的使用需求。

于本實施例中，還包括操控器17，所述操控器17與所述控制裝置16信號連接。

于本實施例中，還包括流體泵15，所述流體泵15與所述閥門14相通，所述流體泵15與所述控制裝置16信號連接。

進一步的，操控器17作為移動遙控器用于對控制裝置16的遙控，使用者可以通過使用操控器17對控制裝置16發送信號，控制裝置16再根據命令控制容器式流體彈簧組2、閥門14及流體泵15等裝置。

人體各部位的受力處于均衡狀態后。而此后各獨立容器式流體彈簧5整體的k值調整可以通過一個流體泵15分別對各獨立容器式流體彈簧5供給相同或不同的正壓力或抽取內部流體，以實現獨立容器式流體彈簧5整體的k值變化和x值變化。通過流體泵15對各獨立容器式流體彈簧5供給壓力的變化，更進一步的可以根據使用者的需求，通過操控器17、控制裝置16以及相應的程序的結合來實現各種功能及使用需求。軟硬度自動調控墊靜態保持時，實現等力量將人體平托，同時控制流體泵15的工作進而實現對局部支撐力的細微調整，改變或矯正人體的睡姿。軟硬度自動調控墊在動態作用時，實現各種起伏動作實現對人體的拍擊，按摩，促眠，被動翻身及其他被動運動等，進一步提高軟硬度自動調控墊的實用性。

實施例二

于本實施例中，如圖2所示，所述獨立容器式流體彈簧5內設有等高抗拉繩8，所述等高抗拉繩8的一端與所述獨立容器式流體彈簧5的頂部相連，所述等高抗拉繩8的另一端與所述獨立容器式流體彈簧5的底部相連。

具體地，流體泵15對獨立容器式流體彈簧5供給流體時為了防止獨立容器式流體彈簧5的升高變形，等高抗拉繩8將獨立容器式流體彈簧5的頂部拉住，使得獨立容器式流體彈簧5內的壓力變大而自身不向上變形實現改變獨立容器式流體彈簧5整體的k值的目的。

進一步的，獨立容器式流體彈簧5的兩側均設有抗彎結構8a，抗彎結構8a用于防止獨立容器式流體彈簧5在受力變形時的側向彎曲，抗彎結構8a由在受力后主要發生沿軸線方向的變形而不向兩側偏轉的彈性體構成。

于本實施例中，所述獨立容器式流體彈簧5為圓形褶皺瓶，所述圓形褶皺瓶的瓶口為所述流體進出口501，所述圓形褶皺瓶的瓶口與所述固定板11螺紋連接，所述固定板11上設有與所述流體進出口501對應的外部進出口12。

具體地，圓形褶皺瓶由豎直方向分布的多層斜面、頂部平面和底部平面組成，圓形褶皺瓶的瓶口作為流體進出口501并與固定板11螺紋連接，同時在固定板11上設有與流體進出口501對應的外部進出口12，流體進出口501通過外部進出口12與管路系統13相通。

本實施例提供的軟硬度自動調控墊可以滿足人體對軟硬度自動調控墊的柔軟性要求：所述獨立容器式流體彈簧5為圓形褶皺瓶，圓形褶皺瓶倒置設置在固定板11上，獨立容器式流體彈簧5的流體進出口501敞開(或是將對應的閥門14打開)，獨立容器式流體彈簧5的底部可以左右扭擺使流體順利進出獨立容器式流體彈簧5，同時圓形褶皺瓶上的斜面與斜面之間的連接點設置的比較薄弱柔軟而各個斜面設置的比較硬挺，使得獨立容器式流體彈簧5整體的k值盡量小，以滿足人體對床墊柔軟性要求。

于本實施例中，所述獨立容器式流體彈簧5的頂部設有塞孔，所述塞孔內設有繩塞6，所述繩塞6密封所述塞孔，所述等高抗拉繩8與所述繩塞6相連，所述等高抗拉繩8遠離所述繩塞6的一端連有繩塞棒6，所述繩塞棒6位于所述流體進出口501與所述外部進出口12之間。

進一步的，圓形褶皺瓶狀的獨立容器式流體彈簧5的頂部具有塞孔，繩塞6通過柔軟的等高抗拉繩8連接一個可以由繩塞6孔通過的繩塞棒6，安裝時將固定好等高抗拉繩8的繩塞棒6的那端由繩塞6孔穿過，通過獨立容器式流體彈簧5與固定板11的螺紋連接配合壓緊，防止其松動脫落。繩塞6塞入并堵住繩塞6孔后粘接，防止裝配好等高的拉力繩的獨立容器式流體彈簧5內的流體泄漏。然后將裝配好的多個獨立容器式流體彈簧5以陣列方式安裝在固定板11上。

實施例三

本實施例與實施例二的區別主要在于能夠滿足人體對軟硬度自動調控墊一般硬度的要求：將圖2所示的獨立容器式流體彈簧5的流體進出口501密封(或是將對應的閥門14關閉)，同時將圓形褶皺瓶的頂部平面與底部平面設置的比斜面部位厚實以承受周邊抗膨脹力變形，因此此時獨立容器式流體彈簧5整體的k值基本等于獨立容器式流體彈簧5內部的流體所提供的k值，以實現人體對軟硬度自動調控墊一般硬度的要求。

實施例四

本實施例與實施例三的主要區別在于滿足足人體對軟硬度自動調控墊實現較高硬度(近似木板床硬度)的要求：流體泵15給獨立容器式流體彈簧5內輸入一定量的流體并保持壓力和密封性，同時圓形褶皺瓶的斜面部位、頂部平面及底部平面均設置的比較厚實，此結構承受了周邊抗膨脹力變形。如圖2所示，等高抗拉繩8作為獨立容器式流體彈簧5內的限高措施，限制了獨立容器式流體彈簧5向上伸長的可能性。所以此時獨立容器式流體彈簧5相當于一個固有容積的容腔體，因而其抗壓變形性能大大提升，再者此結構因不能完全克服材料本身的固有彈性，所以一定會有向上伸展的高度自恢復特性，因而反而還滿足了柔性容器彈簧在需要氣體補充時，只需有很少量就可恢復其原有高度，防止因經常使用而造成的局部塌陷進而影響美觀的現象。并且使用小氣壓就可恢復其原有高度。使得獨立容器式流體彈簧5不需長期保持高壓狀態，而使其耐用度大為提升。

實施例五

于本實施例中，所述流體進出口501內設有流體流速傳感器，所述流體流速傳感器與所述控制裝置16信號連接，所述獨立容器式流體彈簧5內設有流體壓力傳感器，所述流體壓力傳感器與所述控制裝置16信號連接。

進一步的，流體流速傳感器用于檢測獨立容器式流體彈簧5內的流體向外流動的速度，如圖2所示，當各個獨立容器式流體彈簧5內的流體向外流動的速度相同時即便第一導通觸點7未與第二導通觸點9接觸導通，流體流速傳感器向控制裝置16發送觸發信號，此時控制裝置16將所有閥門14關閉。當各個獨立容器式流體彈簧5內的流體向外流動的速度相同時表明各個獨立容器式流體彈簧5與使用者之間的相互作用力相等，因此實現了各獨立容器式流體彈簧5對人體各點的支撐力相等，也可實現使用的舒適性。

進一步的，流體壓力傳感器用于檢測獨立容器式流體彈簧5的內部壓力，同時將檢測到的數據反饋到控制裝置16，當各個獨立容器式流體彈簧5內的壓力相同時即便第一導通觸點7未與第二導通觸點9接觸導通，流體壓力傳感器向控制裝置16發送觸發信號，此時控制裝置16將所有閥門14關閉。當各個獨立容器式流體彈簧5內的壓力相同時表明各個獨立容器式流體彈簧5與使用者之間的相互作用力相等，因此實現了各獨立容器式流體彈簧5對人體各點的支撐力相等，也可實現使用的舒適性。同時，若獨立容器式流體彈簧5的內部壓力超過安全值時流體泵15停止工作。

于本實施例中，所述流體物質為氣體。

實施例六

本實施例與實施例一的區別主要在于，為了實現低成本的產品，將圖2中獨立容器式流體彈簧5上的第一導通觸點7和第二導通觸點9去除，將獨立容器式流體彈簧5在多個固定板11上分別陣列布置成多個容器式流體彈簧組2，容器式流體彈簧組2上的每一橫排的獨立容器式流體彈簧5分別用于支撐身體的頭部，肩部，腰部，臀部，大腿和小腿，并且每一個容器式流體彈簧組2有一個手動閥門14。本實施例提供的容器式流體彈簧，適當加厚獨立容器式流體彈簧5的斜面間的連接處的壁厚，使獨立容器式流體彈簧5具有較好的回彈性，同時在獨立容器式流體彈簧5內部安裝至少一個彈簧，這個彈簧的作用只是用于將被壓扁的獨立容器式流體彈簧5撐起恢復其高度，用于被壓扁的獨立容器式流體彈簧5利用其具有的彈性可以自動恢復其高度，而不使用流體泵15等電力裝置。當使用時，使用者可以在使用前將所有容器式流體彈簧組2的閥門14先手動關閉，躺在上面，此時軟硬度自動調控墊因為內部氣體不能排出，所以軟硬度自動調控墊處于較硬狀態，然后用手全部打開或依次打開各容器式流體彈簧組2對應的閥門14，利用各容器式流體彈簧組2的排氣下降過程實現支撐力均勻或局部變軟來適合自身的要求。然后手動全部關閉或依次打開各容器式流體彈簧組2手動閥門14來保持軟硬度自動調控墊的調整后形態，當某處需要增大支撐力時，可在每個容器式流體彈簧組2上增加一個配有單向閥的手壓式打氣裝置利用其補充本容器式流體彈簧組2的氣壓實現增大支撐力的作用，完成調整。

本文中的“第一”、“第二”僅僅是為了在描述上加以區分，并沒有特殊的含義。

顯然，本發明的上述實施例僅僅是為了清楚說明本發明所作的舉例，而并非是對本發明的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明權利要求的保護范圍之內。
