本發明涉及杯套技術領域，具體為一種防杯體脫離的手提式杯套。

背景技術：

保溫杯一般是由陶瓷或不銹鋼加上真空層制作成的盛水的容器，密封嚴實，真空絕熱層能使裝在內部的水等液體延緩散熱，以達到保溫的目的，保溫杯價格比較貴且易碎，在攜帶時只能用手握住，十分不易攜帶，在使用中需要我們小心使用及保護，目前市場上出現的保溫杯杯套對于保溫杯起到雙重保溫的效果，但是一般的保溫杯杯套的抗摔能力較差，而且水杯一不小心就會造成保溫杯從杯套中掉出，導致摔壞，針對這些問題，亟需我們設計一種防杯體脫離的手提式杯套從而幫助人們更好的使用及保護杯子。

技術實現要素：

本發明的目的在于避免上述現有技術中的不足之處，而提供一種杯套能夠實現對保溫杯的保護，避免了傳統杯套易脫離等問題。

本發明為解決上述技術問題所采用的技術方案是：一種防杯體脫離的手提式杯套，包括杯套本體和手提繩，所述杯套本體包括杯套圓筒夾緊裝置和螺紋環，所述杯套圓筒為底部封閉的圓筒結構，所述手提繩設置在杯套圓筒的一側，杯套圓筒外壁開設有調節窗口，杯套圓筒內設置有夾緊裝置安裝槽，以放置夾緊裝置，杯套圓筒底部設置有加重塊，所述夾緊裝置為容納水杯的圓筒形結構，夾緊裝置側壁上端沿軸向設置有相對稱的兩個避讓槽，避讓槽將夾緊裝置的側壁分為兩個彈性弧形板，彈性弧形板的內側均沿軸向設有三排防滑爪，彈性弧形板外側設置有兩個尖端朝下的楔形螺紋塊，所述螺紋環連接在楔形螺紋塊上，螺紋環上設置有調動扳手，調動扳手經杯套圓筒的調節窗口露出，通過旋轉螺紋環，使螺紋環沿楔形螺紋塊上下移動，以調節所述彈性弧形板之間的距離。

作為本發明一種防杯體脫離的手提式杯套的進一步改進：所述彈性外套底部與側壁連接處為弧形結構。

作為本發明一種帶指槽具有抗破碎功能的杯套的進一步改進：所述防滑爪為硅膠材質。

有益效果

本發明提供的一種防杯體脫離的手提式杯套，與現有技術相比本發明在杯套內部設置有防滑爪有效增大夾緊裝置與杯體的摩擦力，防止杯體與被套脫離，杯體跌落時防滑爪亦能起到緩沖效果防止杯體摔碎，杯套下端設置有加重塊，有效阻止杯體的側歪，在杯體跌落時，由于杯底較重，杯底將會優先著地，避免碰撞到杯口；本發明設計新穎，易于制造，實用性強，可以有效防止玻璃杯跌落而摔碎。

附圖說明

圖1為本發明的正面結構示意圖；

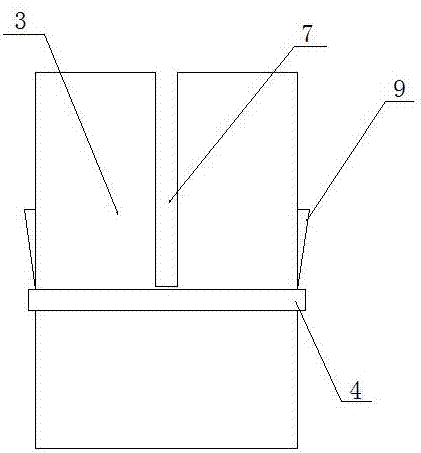

圖2為本發明的夾緊裝置結構示意圖；

圖3為本發明的俯視結構示意圖；

圖4為本發明a-a剖面結構示意圖

圖5為本發明b-b剖面結構示意圖；

圖中標記：1、手提繩，2、杯套圓筒，3、夾緊裝置，4、螺紋環，5、調節窗口，6、加重塊，7、避讓槽，8、防滑爪，9、楔形螺紋塊，10、調動扳手。

具體實施方式

如圖所示，一種防杯體脫離的手提式杯套，包括杯套本體和手提繩1，所述杯套本體包括杯套圓筒2夾緊裝置3和螺紋環4，所述杯套圓筒2為底部封閉的圓筒結構，所述手提繩1設置在杯套圓筒2的一側，杯套圓筒2外壁開設有調節窗口5，杯套圓筒2內設置有夾緊裝置3安裝槽，以放置夾緊裝置3，杯套圓筒2底部設置有加重塊6，所述杯套圓筒2底部與側壁連接處為弧形結構，所述夾緊裝置3為容納水杯的圓筒形結構，夾緊裝置3側壁上端沿軸向設置有相對稱的兩個避讓槽7，避讓槽7將夾緊裝置3的側壁分為兩個彈性弧形板，彈性弧形板的內側均沿軸向設有三排防滑爪8，所述防滑爪8為硅膠材質，彈性弧形板外側設置有兩個尖端朝下的楔形螺紋塊9，所述螺紋環4連接在楔形螺紋塊9上，螺紋環4上設置有調動扳手10，調動扳手10經杯套圓筒2的調節窗口5露出，通過旋轉螺紋環4，使螺紋環4沿楔形螺紋塊9上下移動，以調節所述彈性弧形板之間的距離。

本發明在使用時，撥動調動扳手10，使夾緊裝置2的彈性弧形板張口最大，以方便玻璃杯杯體放入，杯體放入后，再次調節調動扳手10，使夾緊裝置2的彈性弧形板夾緊玻璃杯杯體，保障玻璃杯杯體不會滑出杯套；杯套下端設置有加重塊，保障杯體不易傾倒歪斜，杯套底部與側壁連接處為弧形結構，在杯套意外跌落時，杯套底部將會優先著地，避免碰撞到杯口，本杯套具有能夠較好的防脫離功能。

以上所述，僅是本發明的較佳實施例而已，并非對本發明作任何形式上的限制，雖然本發明已以較佳實施例揭露如上，然而并非用以限定本發明，任何熟悉本專業的技術人員，在不脫離本發明技術方案范圍內，當可利用上述揭示的技術內容作出些許更動或修飾為等同變化的等效實施例，但凡是未脫離本發明技術方案內容，依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。

技術特征：

技術總結
本發明所提供的一種防杯體脫離的手提式杯套，包括杯套本體和手提繩，所述杯套本體包括杯套圓筒夾緊裝置和螺紋環，所述杯套圓筒為底部封閉的圓筒結構。本發明與現有技術相比在杯套內部設置有防滑爪有效增大夾緊裝置與杯體的摩擦力，防止杯體與被套脫離，杯體跌落時防滑爪亦能起到緩沖效果防止杯體摔碎，杯套下端設置有加重塊，有效阻止杯體的側歪，在杯體跌落時，由于杯底較重，杯底將會優先著地，避免碰撞到杯口。

技術研發人員：白娟娟
受保護的技術使用者：白娟娟
技術研發日：2017.05.15
技術公布日：2017.07.25
