本發明涉及家用電器領域，特別涉及一種咖啡機。

背景技術：

咖啡機可以磨粉、壓粉、裝粉、沖泡、清除殘渣等釀制咖啡全過程的自動控制的機器。

咖啡機主要分為一體式咖啡機和可拆式咖啡機。一體式咖啡機和可拆式咖啡機均主要由咖啡機主體和豆倉組成，其中在一體式咖啡機中的主機和豆倉為整體構造，不可拆除，從豆倉的頂部將咖啡豆放入豆倉中，咖啡豆順著豆倉進入咖啡機主體，咖啡機工作，在這樣的結構中，對咖啡機清洗時，只能對豆倉進豆口四周進行清洗，豆倉與機體相連處不易清洗，且在清洗時污水容易順著豆倉內部進入主體，影響咖啡機使用壽命。同時，傳統的一體式咖啡機為采用插片式進豆法，豆倉由上到下逐漸減小，成漏斗狀，在咖啡豆進入主體時，極易堵在出豆口，咖啡豆進入主體不順，影響咖啡制作。而傳統的可拆式咖啡機，雖然豆倉與咖啡機主體可拆卸，可分開清洗，處理出豆口的卡豆，但豆倉底端較小，豆倉拆下時，豆倉容易傾倒，無法穩定于桌面，另外，窄小的出豆口使咖啡機使用極為不便，需要長期清理卡豆，增加后期維護時間，使用不便。同時，在平時豆倉在拆離主體時，由于用戶會忘記關閉豆倉，導致豆倉在拆除時，位于豆倉內的咖啡豆很容易從豆倉的出豆口漏出，從而造成對開啡豆的污染和浪費。

因此，如何使咖啡機清洗更為方便、使用更為簡單人性化，且同時避免用戶在拆除豆倉時，咖啡豆的泄漏現象，提高咖啡機的使用壽命和效率，是急需解決的問題。

技術實現要素：

本發明的目的在于提供一種咖啡機，使得咖啡機清洗更為方便、使用更為簡單人性化，且提高咖啡機的使用壽命和效率，并同時可避免豆倉在拆除時，咖啡豆出現泄漏現象。

為了實現上述技術目的本發明提供了一種咖啡機，包含：咖啡機主機；豆倉，包含用于存放咖啡豆的倉體、帶有出豆口用于向咖啡機提供咖啡豆的倉底；機箱，包含用于收納所述咖啡機主機的箱體、用于封閉所述箱體并承載所述豆倉的蓋板，且所述豆倉的倉底貫穿所述蓋板進入所述箱體內；擋板，設置在所述箱體內并可滑動地設置在所述倉底上，用于封閉或打開所述出豆口；推板，可滑動地設置在所述蓋板上，用于推動或拉動所述擋板在所述倉底進行滑動；

其中，當所述推板推動所述擋板滑動至極限位置時，所述推板和所述擋板相互卡合，所述倉底的出豆口被所述擋板打開；而當所述推板拉動所述擋板滑動至極限位置時，所述推板和所述擋板相互分離，所述倉底的出豆口被所述擋板封閉。

本發明相對于現有技術而言，咖啡機包含了推板和擋板，擋板可滑動的設置在倉底上，推板可滑動的設置在蓋板上，推板推動擋板遠離出豆口方向運動，擋板運動至極限位置時，推板與擋板相互卡合，豆倉固定到蓋板上，且擋板離開出豆口，出豆口打開，正常出豆。推板拉動擋板運動，擋板朝向出豆口方向運動，擋板運動到極限位置時，擋板完全覆蓋住出豆口，擋板與推板分開，豆倉脫離蓋板。從而實現豆倉與咖啡機箱體可拆卸連接，方便豆倉和咖啡機箱體的清洗。且在倉體從咖啡機箱體上拆離過程中，出豆口自動被擋板封閉，避免咖啡豆從出豆口漏出，造成污染浪費，也防止工作人員忘記將出豆口封閉，在豆倉放置在桌面上時，咖啡豆暴露在空氣中受潮污染，影響食用。同時通過推板與擋板的組合使用，使豆倉的拆卸安裝簡單方便，咖啡機使用更為便捷。再者，豆倉的倉底貫穿蓋板進入箱體內，出豆口開口更大，防止卡豆現象出現。故而，該咖啡機的使用、后期清洗以及維護更為方便便捷、更為人性化，且提高了咖啡機的使用壽命和使用效率，并同時可避免豆倉在拆除時，咖啡豆出現泄漏現象。

另外，所述擋板包含：擋板主體，開設有擋板槽口和卡槽，可滑動地設置在所述倉底上；鏟板，設置在所述槽口內并與所述擋板主體固定連接，用于封閉或打開所述出豆口；

所述推板包含：推板主體，可滑動地設置在所述蓋板上；卡板，設置在所述推板主體上，并插入所述擋板主體的卡槽內用于卡住所述擋板主體；推手，與所述推板主體相連，用于通過所述推板主體推動或拉動所述擋板主體進行滑動；

其中，所述卡槽的長度方向與所述擋板主體的滑動方向相同，且所述卡槽的長度小于所述擋板主體在所述倉底上的滑動距離；當所述推手通過所述推板主體推動所述擋板主體滑動至極限位置時，所述卡板與所述擋板主體相互卡合，所述倉底的出豆口被所述鏟板打開；而當所述推手通過所述推板主體拉動所述擋板主體滑動至極限位置時，所述卡板與所述擋板主體相互分離，所述倉底的出豆口被所述鏟板封閉。通過擋板主體與推板上的卡板相互卡合和相互分離，可實現豆倉出豆口的打開和強制關閉，當擋板主體與卡板相互卡合時，豆倉的出豆口被打開，同時使得豆倉與蓋板之間可相互牽制，使得豆倉無法與蓋板相互分離，避免因人為操作失誤而忘記將出豆口打開，咖啡豆無法進入咖啡機內，或是忘記將豆倉卡合到蓋板上，工作時豆倉脫離蓋板，出現危險。而當擋板主體與卡板相互分離時，豆倉的出豆可被打開，此時豆倉與蓋板之間的牽制力被取消，使得豆倉能夠被輕松的從蓋板上取下，并在取下豆倉時，通過鏟板可防止豆倉內的咖啡豆從出豆口發生泄漏，避免了使用過程中因遺忘關閉出豆口，造成對咖啡豆污染和浪費，從而避免了使用者誤操作問題。

另外，所述卡板上具有用于卡住所述擋板主體的卡合位。從而當推板推動擋板到極限位置時，推板與擋板可緊密卡合。

另外，所述擋板主體沿其滑動方向還開設滑槽，且所述滑槽的長度大于或等于所述擋板的滑動距離；所述倉底上設有插入所述滑槽內，用于在所述擋板滑動時對所述擋板進行導向的導向柱。通過滑槽與導向柱的配合，可提高擋板的滑動性能，使得擋板只能按滑槽的長度方向進行滑動。

另外，所述推板主體具有鏤空部，所述推板還包括設置在所述鏤空部內與所述推板主體相連的插板；所述咖啡機還包含設置在所述蓋板上的固定板；

其中，所述固定板延其長度方向的兩端與所述蓋板相固定，中間部分朝向背離所述蓋板的方向凸出且嵌入所述鏤空部內，所述插板插入所述固定板中間部分與蓋板之間，且所述固定板的長度方向垂直于所述擋板主體的滑動方向；所述推板主體滑動時，所述插板用于在所述固定板的中間部分與所述蓋板之間進行直線運動。通過固定板的設置將推板設置在蓋板上，防止推板脫離蓋板掉落。

另外，所述插板沿所述推板主體的滑動方向開設滑道；所述固定板的中間部分設有嵌入所述滑道內，用于在所述插板滑動時對所述插板進行導向的定位柱，且所述滑道的長度大于所述推板主體的滑動距離。從而使得推板可按固定方向沿蓋板滑動。

另外，所述鏟板包含鏟板主體、連接所述鏟板主體和所述擋板主體的連接板；其中，所述鏟板主體朝向所述倉體內傾斜，且與所述連接板一同封閉或打開所述出豆口。從而推板拉動擋板滑動時，鏟板主體可方便鏟退出豆口的咖啡豆，避免咖啡豆遺漏，且使出豆口順利被封閉，減少不必要的污染和浪費。

另外，所述鏟板主體沿其滑動方向的兩側從背離所述連接板的一端至與所述連接板相連的一端彼此之間逐漸向外擴張。從而推板拉動擋板滑動時，鏟板可方便鏟退出豆口的咖啡豆，避免咖啡豆遺漏，且使出豆口順利被封閉，減少不必要的污染和浪費。

另外，所述推手包含與所述推板主體相連的水平段，與所述水平段相連的豎直段；其中，所述豎直段與所述水平段相垂直，所述推板主體推動所述擋板主體滑動至極限位置時，所述豎直段與所述蓋板相抵。從而方便推板推動或拉動擋板進行滑動。

另外，所述倉底任意相對兩邊設有貫穿所述蓋板進入所述箱體內的平衡支撐板；其中，所述豆倉拆離所述咖啡機時，所述平衡支撐板支撐豆倉平穩放置桌面。從而使豆倉脫離咖啡機箱體時，可平穩的放置在桌面上，放置豆倉傾斜、不穩，掉落損壞。

附圖說明

圖1為本發明第一實施方式的咖啡機整體結構示意圖；

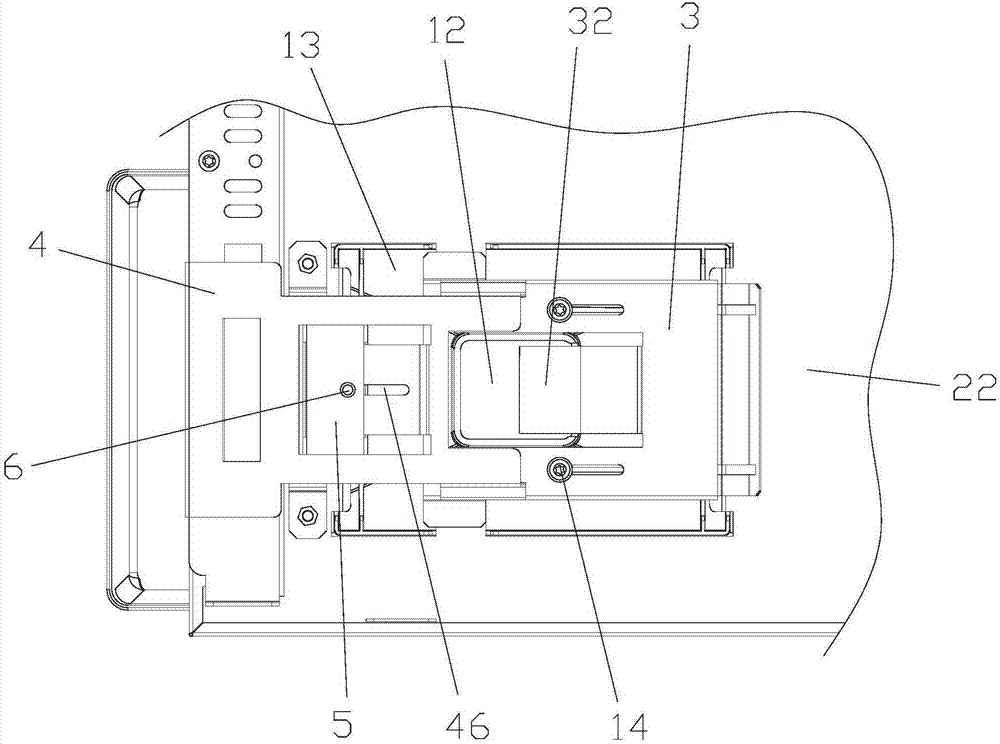

圖2為本發明第一實施方式的剖面豆倉結構示意圖；

圖3為本發明第一實施方式的擋板結構示意圖；

圖4為本發明第一實施方式的推板結構示意圖；

圖5為本發明第一實施方式的豆倉結構示意圖；

圖6為本發明第二實施方式的剖面豆倉結構示意圖；

圖7為本發明第二實施方式的擋板結構示意圖。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明的各實施方式進行詳細的闡述。然而，本領域的普通技術人員可以理解，在本發明各實施方式中，為了使讀者更好地理解本申請而提出了許多技術細節。但是，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請所要求保護的技術方案。

本發明的第一實施方式涉及一種咖啡機。如圖1和圖2所示，咖啡機包含咖啡機主機、豆倉1、機箱2、擋板3和推板4。

其中，豆倉1包含用于存放咖啡豆的倉體11和帶有出豆口12用于向咖啡機提供咖啡豆的倉底13。機箱2包含用于收納咖啡機主機的箱體21和用于封閉箱體21并承載豆倉的蓋板22。且豆倉1的倉底貫穿蓋板22進入箱體21內。同時，擋板3設置在箱體21內，并可滑動地設置在倉底13上，用于封閉或打開出豆口。此外，推板4可滑動地設置在蓋板22上，用于推動或拉動擋板3在倉底13進行滑動。從而在實際使用時，當推板4推動擋板3滑動至極限位置時，推板4和擋板3相互卡合，倉底13的出豆口12被擋板3打開；而當推板4拉動擋板3滑動至極限位置時，推板4和擋板3相互分離，倉底13的出豆口12被擋板3封閉。

通過上述內容不難發現，咖啡機包含了推板4和擋板3，擋板3可滑動的設置在倉底13上，推板4可滑動的設置在蓋板22上，推板4推動擋板3遠離出豆口12方向運動，擋板3運動至極限位置時，推板4與擋板3相互卡合，豆倉1固定到蓋板22上，且擋板3離開出豆口12，出豆口12打開，正常出豆。推板4拉動擋板3運動，擋板3朝向出豆口12方向運動，擋板3運動到極限位置時，擋板3完全覆蓋住出豆口12，擋板3與推板4分開，豆倉1脫離蓋板22。從而實現豆倉1與咖啡機箱體21可拆卸連接，方便豆倉1和箱體21的清洗。且在倉體11從箱體21上拆離過程中，出豆口12自動被擋板3封閉，避免咖啡豆從出豆口12漏出，造成污染浪費，也防止工作人員忘記將出豆口12封閉，在豆倉1放置在桌面上時，咖啡豆暴露在空氣中受潮污染，影響食用。同時通過推板4與擋板3的組合使用，使豆倉1的拆卸安裝簡單方便，咖啡機使用更為便捷。再者，豆倉1的倉底13貫穿蓋板進入箱體21內，出豆口12開口更大，防止卡豆現象出現。故而，該咖啡機的使用、后期清洗以及維護更為方便便捷、更為人性化，且提高了咖啡機的使用壽命和使用效率，并同時可避免豆倉1在拆除時，咖啡豆出現泄漏現象。

具體的說，如圖3和圖4所示，擋板3包含板主體31和鏟板32，在擋板主體31上開設有擋板槽口33和卡槽34，且擋板主體31可滑動地設置在倉底13上，鏟板32設置在槽口33內并與擋板主體31固定連接，用于封閉或打開出豆口。推板4包含推板主體41、卡板42和推手43，推板主體41可滑動地設置在蓋板22上，卡板42設置在推板主體41上，并插入擋板主體31的卡槽34內用于卡住擋板主體31，推手43與推板主體41相連，用于通過推板主體41推動或拉動擋板主體31進行滑動。卡槽34的長度方向與擋板主體31的滑動方向相同，且卡槽34的長度小于擋板主體31在倉底13上的滑動距離。在本實施方式中，卡槽34對稱設置在擋板槽口33兩側，卡板42同樣對稱設置，推板主體41推動或拉動擋板主體31滑動時，卡板42對應的卡入卡槽34中，從而帶動擋板主體31滑動，且卡板42上具有用于卡住擋板主體的卡合位44，擋板主體31被推板主體41推送到極限位置時，卡合位44卡住卡槽34，擋板主體31與推板主體41相卡合。

另外，在本實施方式中，如圖1、圖2、圖3和圖4所示，推手43包含與推板主體相連的水平段431，與水平段431相連的豎直段432，豎直段432與水平段431相垂直。操作人員手拉豎直段432，水平段431帶動推板主體41滑動，卡板42卡住卡槽34，擋板主體隨推板主體41向出豆口12滑動，直至擋板主體31運動至極限位置，鏟板32將出豆口封閉，卡合位44與卡槽34松開，卡板42離開卡槽34，擋板主體31與推板主體41分離，豆倉1可拆離箱體21。在安裝豆倉1時，將卡板42對應的卡入卡槽34中，關閉箱體21的門，自動推動豎直段432運動，推板主體41帶動擋板主體31向遠離出豆口12的方向運動，鏟板32隨著擋板本體31離開出豆口12，直至豎直段432完全與蓋板22相抵，即擋板主體運動至極限位置時，卡合位44卡緊卡槽34，卡板完全嵌入卡槽34，推板主體41與擋板主體31相固定，出豆口1完全打開。且通過鏟板32，在豆倉1拆離箱體21時，可強制鏟退咖啡豆，封閉出豆口1，防止咖啡豆傾斜漏出，污染浪費。通過擋板主體31與推板上的卡板42相互卡合和相互分離，可實現豆倉的出豆口12的打開和強制關閉，當擋板主體31與卡板42相互卡合時，豆倉的出豆口12被打開，同時使得豆倉1與蓋板22之間可相互牽制，使得豆倉1無法與蓋板22相互分離，避免因人為操作失誤而忘記將出豆口12打開，咖啡豆無法進入咖啡機內，或是忘記將豆倉1卡合到蓋板22上，工作時豆倉1脫離蓋板22，出現危險。而當擋板主體31與卡板42相互分離時，豆倉1的出豆可被打開，此時豆倉1與蓋板22之間的牽制力被取消，使得豆倉1能夠被輕松的從蓋板22上取下，并在取下豆倉1時，通過鏟板可防止豆倉1內的咖啡豆從出豆口發生泄漏，避免了使用過程中因遺忘關閉出豆口12，造成對咖啡豆污染和浪費，從而避免了使用者誤操作問題。

同時，如圖2和圖3所示，為了實現擋板主體31的滑動，擋板主體31沿其滑動方向還開設滑槽35，且滑槽35的長度大于或等于擋板3的滑動距離。倉底13上設有插入滑槽35內，用于在擋板3滑動時對擋板3進行導向的導向柱14。滑槽35設有兩個且對稱設置在擋板主體31上，導向柱14同樣的設有兩個，分別插入兩個滑槽35內，且導向柱14的頂端用螺帽鎖緊，防止擋板主體31在倉底13上滑動時，脫離倉底13。在擋板主體31的最前端上還設有導向卡槽36，倉底13上設有插入導向卡槽的插卡(圖中未標示)，導向卡槽36為兩個，且以推板主體41運動方向為軸線對稱設置，且卡槽36的長度方向為擋板主體31滑動方向，插卡也為兩個對應插在導向卡槽36內，擋板主體3滑動時，導向柱14在滑槽35內滑動，插卡在導向卡槽36內滑動。從而提高擋板3的滑動性能，同時使擋板3按固定方向可滑動地設置在倉底13上。

另外，如圖2和圖4所示，推板主體41具有鏤空部，推板4還包括設置在鏤空部內與推板主體41相連的插板45，咖啡機還包含設置在蓋板22上的固定板5。固定板5延其長度方向的兩端通過螺栓固定在蓋板22上，中間部分朝向背離蓋板22的方向凸出且嵌入鏤空部內，插板45插入固定板5中間部分與蓋板22之間，且固定板5的長度方向垂直于擋板主體31的滑動方向。推板主體42滑動時，插板45用于在固定板5的中間部分與蓋板22之間進行直線運動。通過固定板5的設置將推板4設置在蓋板22上，防止推板4脫離蓋板22掉落。

進一步的，如圖4所示，插板45沿推板主體41的滑動方向開設滑道46，固定板5的中間部分設有嵌入滑道46內，用于在插板45滑動時對插板45進行導向的定位柱6，且滑道46的長度大于推板主體41的滑動距離。推板主體41帶動擋板主體31運動時，定位柱6位于滑道46內，沿滑道46的長度方向運動，從而使推板按固定方向沿蓋板22滑動。

在本實施方式中，為方便實際使用，如圖1和圖5所示，倉底13任意相對兩邊設有貫穿蓋板進入箱體21內的平衡支撐板15。豆倉1拆離箱體21時，平衡支撐板15支撐豆倉1平穩放置桌面。從而使豆倉1脫離咖啡機箱體21時，可平穩的放置在桌面上，放置豆倉傾斜、不穩，掉落損壞。同時，豆倉1上還有上蓋16可以打開豆倉1，清理內部剩余咖啡豆，以及清洗內壁。

本發明的第二實施方式涉及一種咖啡機。第二實施方式是對第一實施方式的進一步改進，如圖6和圖7所示，在本發明第二實施方式中，鏟板32包含鏟板主體321、連接鏟板主體321和擋板主體31的連接板322。鏟板主體321朝向倉體11內傾斜，且與連接板322一同封閉或打開出豆口12。鏟板主體321沿其滑動方向的兩側從背離連接板322的一端至與連接板322相連的一端彼此之間逐漸向外擴張，鏟板主體321的兩側邊為斜邊。從而推板拉動擋板滑動時，鏟板主體321可方便鏟退出豆口的咖啡豆，避免咖啡豆遺漏，且使出豆口12順利被封閉，減少不必要的污染和浪費。

本領域的普通技術人員可以理解，上述各實施方式是實現本發明的具體實施例，而在實際應用中，可以在形式上和細節上對其作各種改變，而不偏離本發明的精神和范圍。
