本發明涉及日常使用的掃帚，特別提供了一種可以靈活改變掃帚毛前端長度、掃帚桿彎曲度以及可以在掃帚毛處產生靜電效果的掃帚。

背景技術：

人們在日常生活中經常使用掃帚對房屋的地板進行打掃，然而在清掃時有些較大的如食物袋、果皮等的垃圾需要掃多次或用手撿起；在對地板上的頭發進行打掃時，往往很難掃除干凈，因為頭發過于細小而且質量特別輕，容易被掃帚帶起的微風推至別處，不方便進行清掃；在打掃桌子底下時，平常的直桿型掃帚需要人們彎下腰進行打掃，對于有腰病或者不方便彎腰的人來說無疑時困難的。現有產品或者專利中，多使用電以及電子設備去解決上述問題，忽略了實用性與產品成本，在實現功能方面過于單一，或過于復雜，未能形成一個既能方便家庭日常清掃又節約成本實用性強的產品。為此，我們課題組與山東臨沂的生產廠家合作開展研發，設計出能解決上述問題的掃帚。

技術實現要素：

本發明針對上述缺陷，設計出了一種可以解決上述問題的掃帚。掃帚桿可以實現彎折，通過一段的傾斜實現不用彎腰也可以清掃桌下或者床下的垃圾；掃帚桿內部的調整機構，可以將掃帚毛的長度進行改變，從而使掃帚毛柔度相應變化，方便清掃各種大小和輕重的垃圾；推桿前段的推輪輥子與掃帚毛多次摩擦時可以產生靜電，而靜電對頭發絲等細小的物品有吸附作用，從而達到易于清掃的效果。

為實現上述效果，本發明通過下述技術方案解決：本發明包括掃帚桿、掃帚毛、掃帚毛固定部、掃帚桿把手套、外螺紋、轉軸、轉軸連接部、收緊螺絲、連接軸、掃帚頭外殼、掃帚頭外殼嵌套、連接桿、收緊桿、推輪輥子和調整機構。掃帚桿把手套在掃帚桿上端通過內螺紋與轉軸下端掃帚桿上的外螺紋連接，當想要改變掃帚桿彎曲度的時候，需將掃帚桿上端掃帚桿把手套旋轉開露出內部的轉軸結構，掃帚桿把手套上移一段距離后與轉軸上端掃帚桿上的外螺紋旋轉擰緊固定；轉軸結構由轉軸連接部、轉軸與其兩側的收緊螺絲組成，轉軸旋轉所在平面與掃帚毛所在平面垂直，可以旋轉0—90度，當轉到需要的角度或習慣的角度后通過旋轉收緊螺絲使轉軸所處角度加緊固定，此解決方案可以實現不彎腰也可以掃到桌下的垃圾；調整機構由推桿凸起部、推鈕、連接部、推桿、推鈕槽、推桿凸起部滑動槽、連接部滑動空隙組成，其中掃帚桿凸起部與推桿通過連接部相連，位于推桿上方靠近掃帚桿把手套的一端，推鈕在兩個推桿凸起部之間，通過推鈕兩側的推鈕凸起與兩個推桿凸起部上的滑動空隙連接，連接部位于連接部滑動空隙間，連接部滑動空隙、推桿凸起部滑動槽、推鈕槽在掃帚桿上；推桿前端通過雙開頭與連接桿相連，連接桿前端固定有兩個推輪輥子，兩個推輪輥子由連接桿與收緊桿相連固定相對位置，推輪輥子在掃帚毛的兩側并夾著掃帚毛，使用時，先使推鈕復位，后將推桿凸起部推至前段并將推鈕推至推鈕槽內，從而固定了整個調整機構，推桿通過整體的帶動前移，推輪輥子所夾掃帚毛的相對位置前移，從而使掃帚毛最前端到推輪輥子所夾位置的長度變短，由柔度公式λ=ηl/i(η為壓桿的長度系數；l為壓桿長度；i為慣性半徑）可知此時掃帚毛柔度變小，強度變高，利于清掃較重的垃圾或較難清掃的果皮等；推輪輥子的表面由毛絨材質的材料覆蓋，這種材質與掃帚毛的塑料材質摩擦可以產生靜電并且靜電不易流失，而靜電對頭發有很好的吸附效果，使用時可多次上下推動調整機構上的推桿凸起部，使推輪輥子與掃帚毛充分摩擦，清掃頭發時就方便省力，除了頭發，對細小的紙屑同樣有很好的吸附效果。連接軸在掃帚頭外殼上，掃帚桿與連接軸通過螺紋連接，掃帚頭外殼上有掃帚頭外殼嵌套。掃帚頭外殼內部有掃帚毛固定部，其作用為固定掃帚毛一端。

本發明的積極效果在于：可以活動的掃帚桿把手套能遮住內部的轉軸結構從而防止轉軸外露，增加使用壽命、美觀；把手套內螺紋與掃帚桿兩處外螺紋方便固定，操作簡單，易加工，成本低；轉軸兩側的收緊螺絲易于夾緊固定轉軸角度，操作簡單方便；推鈕與掃帚桿凸起部的連接方式方便使用者使用且不影響整體掃帚的美觀性。

通過改變調整機構的位置來改變掃帚毛前端的長度適應不同的垃圾，對灰塵類等小型垃圾，掃帚毛長，柔度大，掃帚毛與地板的接觸面積大更容易清掃；對于果皮食物袋等較重的垃圾，掃帚毛短，柔度小，強度大，更易清掃。調整機構的設計簡單巧妙，易于實現，成本低。

對于桌子底下的垃圾，可以通過改變轉軸的角度來改變掃帚桿上端的彎曲度，實現桿彎人不彎，省去人彎腰的麻煩，因為對于一些老人或者腰部有疾病的人來說，彎腰是非常痛苦的一件事。

家庭生活中會有對頭發很難清掃的煩惱，通過推輪輥子與掃帚毛多次摩擦產生靜電后，就會對頭發等細小的雜物產生吸附作用，更方便快捷地解決了這一問題。

連接桿上的收緊桿可以進一步固定位于連接桿上的兩個推輪輥子的相對位置，增加產品安全性。

附圖說明

下面結合附圖及實施方式對本發明作進一步詳細的說明：

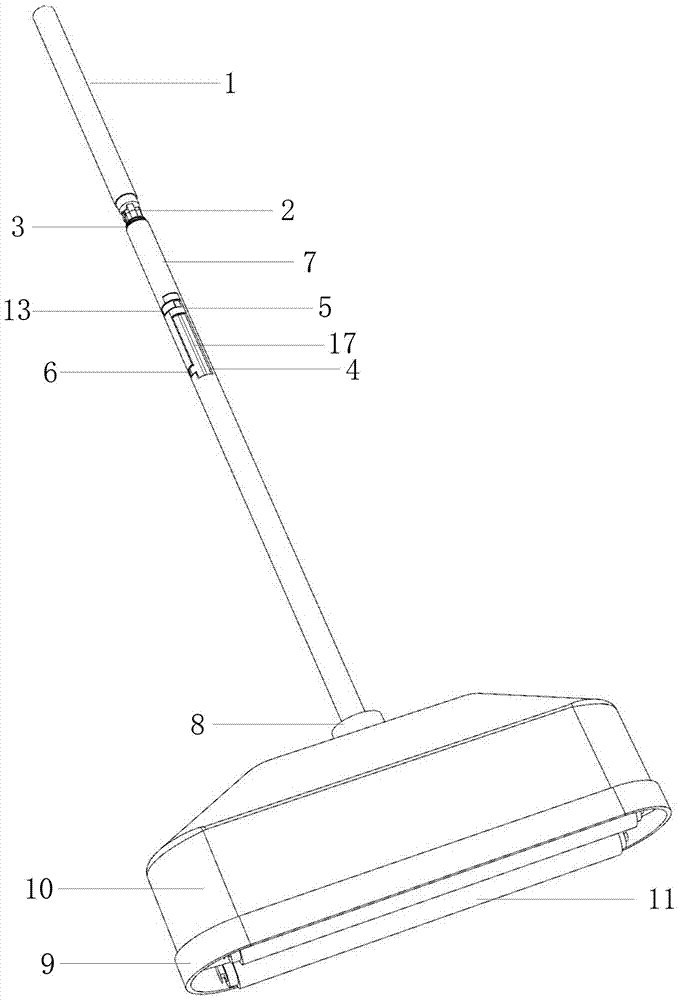

圖1為推桿下移掃帚毛變短時的整體結構圖；

圖2為推桿上移掃帚毛變長時的整體結構圖；

圖3為轉軸的結構示意圖；

圖4為推鈕與推桿凸起部結構示意圖；

圖5為調整機構實施例一；

圖6為調整機構實施例二；

圖7為調整機構實施例三；

圖8為內部推桿結構示意圖；

圖9為掃帚毛長短兩種狀態結構切面示意圖；

圖號說明：1.掃帚桿把手套；2.轉軸；3.外螺紋；4.推桿凸起部滑動槽；5.推桿凸起部；6.推鈕槽；7.掃帚桿；8.連接軸；9.掃帚頭外殼；10.掃帚頭外殼嵌套；11.推輪輥子；12.連接桿；13.推鈕；14.轉軸連接部；15.收緊螺絲；16.推桿；17.連接部滑動空隙；18.收緊桿；19.掃帚毛；20.掃帚毛固定部；21.連接部；22.推鈕凸起；23.推鈕凸起滑動空隙；24.雙環連接桿滑動空隙；25.雙環連接桿；26.外環鈕；27.內環鈕槽；28.內環鈕；29.雙開頭。

具體實施方式

為了更好地理解本發明，下面結合附圖來詳細說明本發明的技術方案，但是本發明并不局限于此。

參閱附圖1所示，包括掃帚桿把手套1、轉軸2、外螺紋3、推桿凸起部滑動槽4、推桿凸起部5、推鈕槽6、掃帚桿7、連接軸8、掃帚頭外殼9、掃帚頭外殼嵌套10、推輪輥子11、連接桿12、推鈕13、連接部滑動空隙17、收緊桿18，其中推鈕13、推桿凸起部5、推桿凸起部滑動槽4、推鈕槽6、連接部滑動空隙17等組成一套調整機構。

參閱附圖3所示，包括掃帚桿把手套1、外螺紋3、轉軸2、轉軸連接部14、收緊螺絲15，外螺紋3在掃帚桿上，掃帚桿把手套1通過下端一處內螺紋可分別與兩處外螺紋3連接，當想要改變角度時，首先將掃帚桿把手套1從下端的外螺紋3旋轉開并上提至上端的外螺紋3處擰緊暴露出內部的轉軸結構，然后松開收緊螺絲15，轉動轉軸到適當角度后再擰緊收緊螺絲15。

參閱附圖4所示，為圖5的推鈕13與推桿凸起部5的結構示意圖，包括推桿凸起部5、推鈕13、連接部21、推鈕凸起22、推鈕凸起滑動空隙23，連接部21連接推桿凸起部5與推桿，推鈕13通過推鈕凸起22與推桿凸起部5連接并在推鈕凸起滑動空隙23上移動。

參閱附圖8所示，為內部推桿裝置的結構示意圖，包括推鈕13、推桿凸起部5、推桿16、連接桿12、收緊桿18、推輪輥子11，其中推鈕13與推桿凸起部5通過連接部與推桿16連接，推輪輥子11通過連接桿12與收緊桿18固定其相對位置，推桿16與連接桿12通過雙開頭29連接固定。

參閱附圖9所示，包括掃帚桿外殼9、掃帚桿外殼嵌套10、推輪輥子11、連接桿12、推桿16、收緊桿18、掃帚毛19、掃帚毛固定部20，其中掃帚毛19在掃帚毛固定部20上并被推輪輥子11所夾住，上方示意圖推桿結構推出時掃帚毛長度變短，下方示意圖推桿結構收回時掃帚毛長度變長。

實施例一：參閱附圖5，該調整機構可以是一套滑動機構，包括推桿凸起部5、推鈕槽6、推鈕13、推桿凸起部滑動槽4、連接部滑動空隙17以及掃帚桿內部的推桿，推桿凸起部5與內部的推桿通過連接部連接，推鈕在推桿凸起部5中間，推桿凸起部滑動槽4與掃帚桿為一體，連接部滑動空隙17在推桿凸起部滑動槽4上，使用時先將推鈕13從推鈕槽6復位到如圖5所示位置后，推桿凸起部5與推鈕13在推桿凸起部滑動槽4內一起向下沿著連接部滑動空隙滑動至推桿凸起部滑動槽4最下端，后將推鈕13推至下方的推鈕槽6內。

實施例二：參閱附圖6，該調整機構可以是一套推動機構，包括推桿凸起部5、推鈕13、推鈕槽6、推桿16，推桿凸起部5在推桿16上，推鈕13在推桿凸起部中間并可以滑動，使用時先將推鈕13復位，后將推桿凸起部5、推鈕13、推桿16向下推動到指定位置后再將推鈕13推至推鈕槽6內。

實施例三：參閱附圖7，該調整機構可以是一套環狀滑動機構，包括推桿16、雙環連接桿滑動空隙24、雙環連接桿25、外環鈕26、內環鈕槽27、內環鈕28，其中內環鈕28在內環鈕槽27內，內環鈕槽27在推桿16上，雙環連接桿25的兩端分別固定在外環鈕26與內環鈕28上，外環鈕26在掃帚桿上，使用時將外環鈕26逆時針旋轉上提后再次逆時針旋轉達到圖7所示位置，后將整個調整機構沿著雙環連接桿滑動空隙24向下滑動至最下端，順時針旋轉外環鈕26，下推并旋轉固定整個調整機構。
