本實用新型涉及一種掃帚，尤其是能清掃狹縫的掃帚。

背景技術：

掃帚包括掃帚桿、掃帚頭和毛刷。一般來說，掃帚頭的毛刷是齊平的，濃密的，適合于清掃平整的地面。但清掃時，有時會碰到狹縫，比如盲道狹縫，濃密齊平的毛刷不能深入到狹縫里。為清掃干凈，專利號為200920002077.7、專利名稱為“帶鏟子的盲道掃把”的實用新型，專利號為201220041204.6，專利名稱為“一種便于清掃狹縫的掃把”的實用新型，分別提供了適合于清掃盲道或狹縫的掃帚。正常情況，既要清掃平整的地面，又要清掃像盲道的狹縫，不方便同時帶上兩種不同的掃帚。

技術實現要素：

為便于清掃狹縫和平地，本實用新型提供了一種掃帚，該掃帚既能清掃平整地面，又能便于清掃狹縫。

本實用新型解決其技術問題所采用的技術方案是：掃帚包括掃帚桿、掃帚頭和毛刷，其中，掃帚桿與掃帚頭為一體成型，成“巾”字形；在掃帚桿下端通過半圓形外蓋鑿有一圓柱形腔體，外蓋蓋在掃帚桿的腔體上，組成完整的圓桿；腔體中段的正前方向的掃帚桿上有一過孔，與掃帚桿過孔相對應的外蓋上也鑿有一過孔；腔體中段的左右方向的掃帚桿上各鑿有一開口，與開口相對應的外蓋上也各鑿有一開口，外蓋蓋在腔體上，掃帚桿上的開口和外蓋上的開口合在一起，組成一長窄槽；腔體下端有一開孔；腔體內安放有一伸縮裝置，該伸縮裝置由桿頭，手柄、連桿、上彈簧、下彈簧和通桿組成；桿頭為圓筒形，連桿是中空的，連桿的內徑與圓筒形桿頭的內徑相同，通桿能插入桿頭和連桿內；桿頭的外徑大于連桿外徑，下彈簧的直徑大于連桿外徑，下彈簧的直徑小于桿頭的外徑；上彈簧的直徑大于連桿外徑，上彈簧的直徑小于腔體直徑；桿頭與連桿為一體成型，連桿上套有一下彈簧，穿過腔體下端的開孔，連桿的下端外表面有外螺紋；在腔體上端面中心位置固定一根通桿，上彈簧套在通桿上，通桿能插入圓筒形桿頭里；圓筒形桿頭側面的幾何中心的前后方向各安裝一彈性按鈕，左右方向各安裝一手柄，手柄頭伸出掃帚桿外；掃帚頭內有一長條形的固定板，固定板的上面幾何中心位置固定有一圓柱形連接頭，連接頭內鑿有與連桿上外螺紋匹配的內螺紋，固定板的下面相隔多個基體厚度的距離用螺栓固定有一排基體；基體為長方體形狀，基體下表面植有毛刷，基體上表面和前后表面分別鑿有螺孔；在掃帚頭的兩側板間，相隔多個基體厚度的距離，擺放一排基體，基體的兩邊各用一長橫條將基體與掃帚頭的兩側板固定用螺栓在一起；固定板下面的基體與兩側板間的基體相互錯開；連桿套有下彈簧，穿過腔體下端的開孔，通過連桿的外螺紋和連接頭的內螺紋，與固定板連在一起；下推手柄，通過圓筒形桿頭的底面擠壓下彈簧，上彈簧伸長，使固定板下面的基體與掃帚頭側板間的基體齊平，圓筒形桿頭的彈性按鈕能卡在掃帚桿和外蓋的過孔里。

所述的基體間的距離為多個基體厚度的距離，優選為零或1，或2，或3個基體厚度的距離。

下推手柄，使固定板下面的基體與掃帚頭側板間的基體齊平，上彈簧伸長，下彈簧受擠壓，彈性按鈕卡在過孔里，掃帚適合于清掃平整地面；按壓彈性按鈕，在上下彈簧的彈力作用下，通過連桿，帶動圓筒形桿頭、固定板上移，與固定板相連的基體收縮到掃帚頭里，毛刷橫向密度變稀，毛刷更容易進入狹縫，掃帚適合于清掃狹縫，特別是盲道。

固定板下面的基體和兩側板間的基體的安放經組合，可改變毛刷橫向的密度或寬度。毛刷受損嚴重，也可單獨對該受損基體進行更換。

本實用新型的有益效果是，掃帚的毛刷植在單個的基體上，固定板下面的基體和兩側板間的基體組合成不同的形式，改變毛刷橫向的密度或寬度，可清掃平整地面或狹縫。同時，毛刷受損，可單獨對該受損基體進行更換。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型實施例1的結構示意圖。

圖2是本實用新型實施例2的結構示意圖。

圖3是本實用新型實施例3的結構示意圖。

圖4是本實用新型實施例4的結構示意圖。

圖5是本實用新型外蓋的結構示意圖。

圖6是本實用新型桿頭的結構示意圖。

圖1、2、3、4、5、6中，1.掃帚桿，2.掃帚頭，3.基體，4.腔體，5.開口，6.手柄，7.桿頭，8.彈性按鈕，9.連桿，10.下彈簧，11.開孔，12.連接頭，13.螺栓，14.橫條，15.固定板，16.毛刷,17.側板，18.過孔，19.上彈簧，20.通桿。

具體實施方式

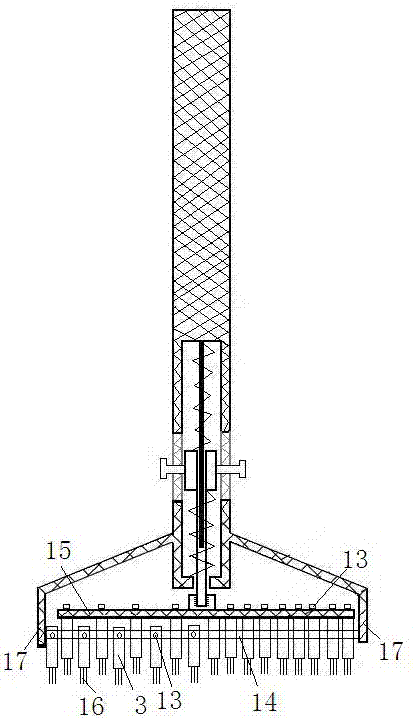

在圖1中，為實施例1的結構示意圖。掃帚包括掃帚桿（1）、掃帚頭（2）和毛刷（16），其中，掃帚桿（1）與掃帚頭（2）為一體成型，成“巾”字形；在掃帚桿（1）下端通過半圓形外蓋鑿有一圓柱形腔體（4），外蓋蓋在掃帚桿的腔體上，組成完整的圓桿；腔體（4）中段的正前方向的掃帚桿上有一過孔，與掃帚桿過孔相對應的外蓋上也鑿有一過孔（18）；腔體中段的左右方向的掃帚桿上各鑿有一開口（5），與開口相對應的外蓋上也各鑿有一開口，外蓋蓋在腔體上，掃帚桿上的開口（5）和外蓋上的開口（5）合在一起，組成一長窄槽；腔體（4）下端有一開孔（11）；腔體內安放有一伸縮裝置，該伸縮裝置由桿頭（7），手柄（6）、連桿（9）、上彈簧（19）、下彈簧（10）和通桿（20）組成；桿頭（7）為圓筒形，連桿（9）是中空的，連桿（9）的內徑與圓筒形桿頭（7）的內徑相同，通桿（20）能插入桿頭（7）和連桿（9）內；桿頭（7）的外徑大于連桿（9）外徑，下彈簧（10）的直徑大于連桿（9）外徑，下彈簧（10）的直徑小于桿頭（7）的外徑；上彈簧（19）的直徑大于連桿（9）外徑，上彈簧的直徑小于腔體（4）直徑；桿頭（7）與連桿（9）為一體成型，連桿上套有一下彈簧（10），穿過腔體下端的開孔（11），連桿的下端外表面有外螺紋；在腔體上端面中心位置固定一根通桿（20），上彈簧（19）套在通桿（20）上，通桿能插入圓筒形桿頭（7）里；圓筒形桿頭側面的幾何中心的前后方向各安裝一彈性按鈕（8），左右方向各安裝一手柄（6），手柄頭伸出掃帚桿外；掃帚頭內有一長條形的固定板（15），固定板的上面幾何中心位置固定有一圓柱形連接頭（12），連接頭（12）內鑿有與連桿上外螺紋匹配的內螺紋，固定板（15）的下面相隔一個基體厚度的距離用螺栓固定有一排基體（3）；基體（3）為長方體形狀，基體（3）下表面植有毛刷（16），基體上表面和前后表面分別鑿有螺孔；在掃帚頭的兩側板（17）間，相隔一個基體厚度的距離，擺放一排基體（3），基體的兩邊各用一長橫條（14）將基體（3）與掃帚頭的兩側板（17）用螺栓固定在一起；固定板（15）下面的基體與兩側板（17）間的基體相互錯開；連桿（9）套有下彈簧（10），穿過腔體下端的開孔（11），通過連桿的外螺紋和連接頭的內螺紋，與固定板（15）連在一起；下推手柄（6），通過圓筒形桿頭的底面擠壓下彈簧（10），上彈簧（19）伸長，使固定板（15）下面的基體與掃帚頭側板（17）間的基體齊平，圓筒形桿頭的彈性按鈕（8）能卡在掃帚桿和外蓋的過孔（18）里。此實施例使固定板上移時掃帚的毛刷（16）橫向密度為全部毛刷齊平的一半。

使用時，下推手柄，使固定板（15）下面的基體與掃帚頭側板（17）間的基體齊平，上彈簧伸長，下彈簧（10）受擠壓，彈性按鈕（8）卡在過孔（18）里，掃帚適合于清掃平整地面；按壓彈性按鈕（8），在彈簧的彈力作用下，通過連桿（9），帶動圓筒形桿頭（7）、固定板（15）上移，與固定板相連的基體（3）收縮到掃帚頭里，毛刷（16）橫向密度變稀，毛刷更容易進入狹縫，掃帚適合于清掃狹縫，特別是盲道。

在圖2中，為實施例2，與實施例1不同的是：固定板（15）下面每兩個基體（3）后留有一個基體厚度的空格，兩側板（17）間每一個基體（3）后留有兩個基體厚度的空格，此實施例使固定板上移時掃帚的毛刷橫向密度為全部毛刷齊平時的三分之一。

在圖3中，為實施例3，與實施例1不同的是：右邊的基體（3）都安裝在固定板（15）上，清掃狹縫時，可只使用左邊稀疏的毛刷。

在圖4中，為實施例4，與實施例1不同的是：中間的基體（3）用長橫條（14）固定在兩側板（17）間，兩邊的基體（3）通過螺栓安裝在固定板（15）上，固定板帶動基體上移，可改變毛刷的寬度。
