本發明涉及馬桶清潔領域，特別是一種用于馬桶邊緣自動清潔設備。

背景技術：

馬桶是樓房的住戶用來上廁所的用具，通常對于公共場所內，也會安置一些馬桶對于行動不便的人群。

由于公共場所使用的人很多，馬桶的表面會直接的接觸皮膚，如果不好好清理一下，對于有皮膚病的人，就會將細菌殘留在上面，通常在公共場所使用馬桶的時候，通常的做法都是拿紙張鋪墊，這樣會比較浪費紙張資源，對于家用的馬桶，也會出現這種問題，通常都是人工進行清潔，但是由于馬桶的味道不好，人工清潔比較不方便，而且時間還不較長，有的馬桶上表面還會有固體污漬，清理不方便，因此為了解決這些情況，設計一種自動清潔的裝置是很有必要的。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種用于馬桶邊緣自動清潔設備。

實現上述目的本發明的技術方案為，一種用于馬桶邊緣自動清潔設備，包括支撐架，所述支撐架上表面兩端處均設有自動清潔機構，所述支撐架上表面中心處設有升降清潔機構，所述支撐架下表面設有移動機構，所述支撐架前表面設有拉動機構，所述自動清潔機構由嵌裝在支撐架上表面兩端處的一組弧形支撐板、設置在每個弧形支撐板側表面且與支撐架上表面之間的多個彈簧固定桿、固定連接在每個弧形支撐板上端側表面上的弧形滑軌、設置在每個弧形滑軌上的電控小車、嵌裝在每個電控小車側表面且位置相對側一組固定架一號、設置在每組固定架一號內且旋轉端為水平的一號微型旋轉電機、套裝在每個一號微型旋轉電機旋轉端上的條形轉動板、嵌裝在每個條形轉動板側表面兩端處的一組固定圓桿、套裝在每個條形轉動板上其中一個固定圓桿上的水平條形板、固定連接在每個水平條形板下表面的多個條形彈簧夾手、設置在每個水平條形板下表面且與所對應多個條形彈簧夾手相對應的清潔毛巾、套裝在每個水平條形板上另一個固定圓桿上的轉動圓桿、套裝在每個轉動圓桿上的一組轉動圓環、套裝在每組轉動圓環上的轉動毛刷共同構成的，所述升降清潔機構由嵌裝在支撐架上表面中心處的一組電控伸縮桿、設置在其中一個電控伸縮桿上表面且旋轉端為水平的二號微型旋轉電機、套裝在二號微型旋轉電機旋轉端上的一號擺動臂、鉸鏈連接在另一個電控伸縮桿上端面的二號擺動臂、套裝在一號擺動臂和二號擺動臂上的弧形殼體、固定連接在弧形殼體側表面上的弧形滑道、設置在弧形滑道上的電控小車二號、鉸鏈連接在電控小車二號側表面上的弧形清潔框架、固定連接在弧形清潔框架側表面上的一組固定釘共同構成的。

所述拉動機構由開在支撐架前表面的一組滑動凹槽、設置在每個滑動凹槽內的拉動塊、嵌裝在每個拉動塊側表面中心處的支撐圓桿、套裝在一組支撐圓桿上的擺動弧形架、設置在擺動弧形架下表面且與支撐架前表面中心處的拉伸桿共同構成的。

所述移動機構由固定連接在支撐架下表面的五個圓形基座、嵌裝在每個圓形基座側表面上且與支撐架下表面之間的多個l形固定板、鉸鏈連接在支撐架下表面且與每個l形固定板下表面相搭接的彈簧固定架、嵌裝在每個圓形基座下表面中心處的支撐圓桿二號、套裝在每個支撐圓桿二號上的轉動萬向輪共同構成的。

多個所述條形彈簧夾手的數量為2-4個。

所述支撐架的橫截面為u形，所述支撐架的材質為板狀的彈性塑料。

多個所述彈簧固定桿的數量為3-5個，每相鄰一組所述彈簧固定桿之間的距離相同，每個所述彈簧固定桿的縱截面均為7形。

每個所述電控小車和一號微型旋轉電機上均套裝防水層。

所述支撐架側表面設有市電接口，所述市電接口內嵌裝密封塞。

所述弧形清潔框架側表面上設有與一組固定釘相對應的清潔海綿布。

所述支撐架內側表面固定連接橡膠墊圈。

利用本發明的技術方案制作的用于馬桶邊緣自動清潔設備，一種操作比較簡單，清潔效率高，清潔比較徹底，能夠有效去除污漬，保證衛生，對于機械清潔的邊界處也能有效清潔的裝置。

附圖說明

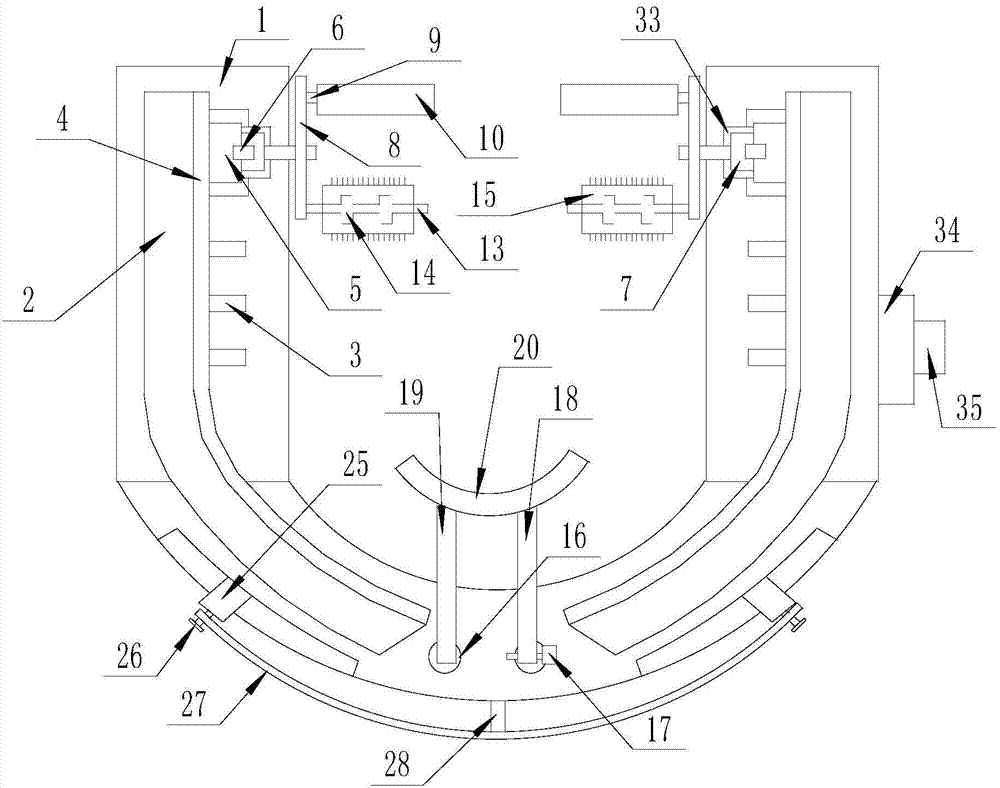

圖1是本發明所述一種用于馬桶邊緣自動清潔設備的結構示意圖；

圖2是本發明所述一種用于馬桶邊緣自動清潔設備的俯視圖；

圖3是本發明所述一種用于馬桶邊緣自動清潔設備中升降清潔機構的局部側視圖；

圖4是本發明所述一種用于馬桶邊緣自動清潔設備的仰視圖；

圖中，1、支撐架；2、弧形支撐板；3、彈簧固定桿；4、弧形滑軌；5、電控小車；6、固定架一號；7、一號微型旋轉電機；8、條形轉動板；9、固定圓桿；10、水平條形板；11、條形彈簧夾手；12、清潔毛巾；13、轉動圓桿；14、轉動圓環；15、轉動毛刷；16、電控伸縮桿；17、二號微型旋轉電機；18、一號擺動臂；19、二號擺動臂；20、弧形殼體；21、弧形滑道；22、電控小車二號；23、弧形清潔框架；24、固定釘；25、拉動塊；26、支撐圓桿；27、擺動弧形架；28、拉伸桿；29、圓形基座；30、l形固定板；31、彈簧固定架；32、轉動萬向輪；33、防水層；34、市電接口；35、密封塞；36、清潔海綿布；37、橡膠墊圈；38、支撐圓桿二號。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-4所示，一種用于馬桶邊緣自動清潔設備，包括支撐架1，所述支撐架1上表面兩端處均設有自動清潔機構，所述支撐架1上表面中心處設有升降清潔機構，所述支撐架1下表面設有移動機構，所述支撐架1前表面設有拉動機構，所述自動清潔機構由嵌裝在支撐架1上表面兩端處的一組弧形支撐板2、設置在每個弧形支撐板2側表面且與支撐架1上表面之間的多個彈簧固定桿3、固定連接在每個弧形支撐板2上端側表面上的弧形滑軌4、設置在每個弧形滑軌4上的電控小車5、嵌裝在每個電控小車5側表面且位置相對側一組固定架一號6、設置在每組固定架一號6內且旋轉端為水平的一號微型旋轉電機7、套裝在每個一號微型旋轉電機7旋轉端上的條形轉動板8、嵌裝在每個條形轉動板8側表面兩端處的一組固定圓桿9、套裝在每個條形轉動板8上其中一個固定圓桿9上的水平條形板10、固定連接在每個水平條形板10下表面的多個條形彈簧夾手11、設置在每個水平條形板10下表面且與所對應多個條形彈簧夾手11相對應的清潔毛巾12、套裝在每個水平條形板10上另一個固定圓桿9上的轉動圓桿13、套裝在每個轉動圓桿13上的一組轉動圓環14、套裝在每組轉動圓環14上的轉動毛刷15共同構成的，所述升降清潔機構由嵌裝在支撐架1上表面中心處的一組電控伸縮桿16、設置在其中一個電控伸縮桿16上表面且旋轉端為水平的二號微型旋轉電機17、套裝在二號微型旋轉電機17旋轉端上的一號擺動臂18、鉸鏈連接在另一個電控伸縮桿16上端面的二號擺動臂19、套裝在一號擺動臂18和二號擺動臂19上的弧形殼體20、固定連接在弧形殼體20側表面上的弧形滑道21、設置在弧形滑道21上的電控小車二號22、鉸鏈連接在電控小車二號22側表面上的弧形清潔框架23、固定連接在弧形清潔框架23側表面上的一組固定釘24共同構成的；所述拉動機構由開在支撐架1前表面的一組滑動凹槽、設置在每個滑動凹槽內的拉動塊25、嵌裝在每個拉動塊25側表面中心處的支撐圓桿26、套裝在一組支撐圓桿26上的擺動弧形架27、設置在擺動弧形架27下表面且與支撐架1前表面中心處的拉伸桿28共同構成的；所述移動機構由固定連接在支撐架1下表面的五個圓形基座29、嵌裝在每個圓形基座29側表面上且與支撐架1下表面之間的多個l形固定板30、鉸鏈連接在支撐架1下表面且與每個l形固定板30下表面相搭接的彈簧固定架31、嵌裝在每個圓形基座29下表面中心處的支撐圓桿二號38、套裝在每個支撐圓桿二號38上的轉動萬向輪32共同構成的；多個所述條形彈簧夾手11的數量為2-4個；所述支撐架1的橫截面為u形，所述支撐架1的材質為板狀的彈性塑料；多個所述彈簧固定桿3的數量為3-5個，每相鄰一組所述彈簧固定桿3之間的距離相同，每個所述彈簧固定桿3的縱截面均為7形；每個所述電控小車5和一號微型旋轉電機7上均套裝防水層33；所述支撐架1側表面設有市電接口34，所述市電接口34內嵌裝密封塞35；所述弧形清潔框架23側表面上設有與一組固定釘24相對應的清潔海綿布36；所述支撐架1內側表面固定連接橡膠墊圈37。

本實施方案的特點為，由于支撐架1的橫截面為u形，材質又為彈性塑料，使用的時候將此裝置從前面套裝在馬桶上接觸地面，其中一組支撐板2通過多個彈簧固定桿3與支撐架1上表面之間進行連接，將固定滑軌4固定連接在每個弧形支撐板2側表面上，電控小車5設置在每個弧形滑軌4上，通過控制是的電控小車5可以在所對應的弧形滑軌4上進行移動，通過一組固定架一號6帶動位于每組固定架一號6上的一號微型旋轉電機7進行移動，通過位于每個一號微型旋轉電機7上的條形轉動板8進行轉動，帶動每個條形轉動板8上的一組固定圓桿9進行轉動，將每個條形轉動板8上的其中一個固定圓桿9套裝水平條形板10，利用多個條形彈簧夾手11將清潔毛巾進行夾取，將每個條形轉動板8上的另一個固定圓桿9上套裝轉動圓桿13，將每個轉動圓桿13上套裝一組轉動圓環14，將每組轉動圓環14上套裝轉動毛刷15，在進行清潔的時候，通過控制使得轉動毛刷15接觸馬桶的上表面邊緣處，通過控制電控小車5進行移動，使得轉動毛刷15在馬桶邊緣上進行轉動清潔，人工將清潔水噴灑在馬桶邊緣，在清潔完之后，通過控制一號微型旋轉電機7的轉動，通過條形轉動板8使得清潔毛巾12接觸剛剛清潔完的馬桶邊緣處，通過控制電控小車5的移動，使得清潔毛巾12對其上表面邊緣處進行有效的清潔，針對馬桶上表面邊緣處能夠進行有效的清潔，兩邊都清理完之后，前面的部分，通過控制一組電控伸縮桿16的升降高度，達到預定升降高度時，通過控制，使得二號微型旋轉電機17進行轉動，通過一號擺動臂18帶動弧形殼體20進行擺動，使得二號擺動臂19也在所對應的電控伸縮桿16上進行擺動，使得弧形殼體20與馬桶上表面前端進行接觸，通過控制，使得電控小車二號22在所對應的弧形滑道21內進行滑動，帶動弧形清潔框架23和通過一組固定釘24固定的清潔海綿布36對其兩邊清潔完之后的交界處進行有效的清理，清理邊界方便，一種操作比較簡單，清潔效率高，清潔比較徹底，能夠有效去除污漬，保證衛生，對于機械清潔的邊界處也能有效清潔的裝置。

在本實施方案中，首先在本裝置空閑處安裝可編程系列控制器和三臺電機驅動器和啟動開關，以mam-200型號的控制器為例，將該型號控制器的六個輸出端子通過導線分別與三臺電機驅動器、電控小車5、電控小車二號22和啟動開關的輸入端連接，本領域人員在將三臺電機驅動器通過導線與一號微型旋轉電機7、電控伸縮桿16自帶的驅動電機和二號微型旋轉電機17的接線端連接，將市電接口34接通電源線，輸出端通過導線與控制器的接電端進行連接。本領域人員通過控制器編程后，完全可控制各個電器件的工作順序，具體工作原理如下：由于支撐架1的橫截面為u形，材質又為彈性塑料，使用的時候將此裝置從前面套裝在馬桶上接觸地面，其中一組支撐板2通過多個彈簧固定桿3與支撐架1上表面之間進行連接，將固定滑軌4固定連接在每個弧形支撐板2側表面上，電控小車5設置在每個弧形滑軌4上，通過控制是的電控小車5可以在所對應的弧形滑軌4上進行移動，通過一組固定架一號6帶動位于每組固定架一號6上的一號微型旋轉電機7進行移動，通過位于每個一號微型旋轉電機7上的條形轉動板8進行轉動，帶動每個條形轉動板8上的一組固定圓桿9進行轉動，將每個條形轉動板8上的其中一個固定圓桿9套裝水平條形板10，利用多個條形彈簧夾手11將清潔毛巾進行夾取，將每個條形轉動板8上的另一個固定圓桿9上套裝轉動圓桿13，將每個轉動圓桿13上套裝一組轉動圓環14，將每組轉動圓環14上套裝轉動毛刷15，在進行清潔的時候，通過控制使得轉動毛刷15接觸馬桶的上表面邊緣處，通過控制電控小車5進行移動，使得轉動毛刷15在馬桶邊緣上進行轉動清潔，人工將清潔水噴灑在馬桶邊緣，在清潔完之后，通過控制一號微型旋轉電機7的轉動，通過條形轉動板8使得清潔毛巾12接觸剛剛清潔完的馬桶邊緣處，通過控制電控小車5的移動，使得清潔毛巾12對其上表面邊緣處進行有效的清潔，兩邊都清理完之后，前面的部分，通過控制一組電控伸縮桿16的升降高度，達到預定升降高度時，通過控制，使得二號微型旋轉電機17進行轉動，通過一號擺動臂18帶動弧形殼體20進行擺動，使得二號擺動臂19也在所對應的電控伸縮桿16上進行擺動，使得弧形殼體20與馬桶上表面前端進行接觸，通過控制，使得電控小車二號22在所對應的弧形滑道21內進行滑動，帶動弧形清潔框架23和通過一組固定釘24固定的清潔海綿布36對其兩邊清潔完之后的交界處進行有效的清理，在攜帶此裝置的時候，通過拉動擺動弧形架27在所對應的一組支撐圓桿26上進行轉動，帶動所對應的拉動塊25在所對應的滑動凹槽內進行滑動，其中拉伸桿28用來限制擺動弧形架27的，此裝置在移動的過程中，將圓形基座29通過多個l形固定板30和用來固定每個l形固定板30的彈簧固定架31與支撐架1下表面進行固定，將支撐圓桿二號38嵌裝在每個圓形基座29下表面，將轉動萬向軸32套裝在每個支撐圓桿二號38上，使得每個轉動萬向輪32直接接觸地面，通過人工拉動進行移動此裝置，其中市電接口34用來給此裝置進行通電，密封塞35可以用來保護市電接口34的，橡膠墊圈37可以在支撐架1夾取在馬桶邊緣時，起到保護馬桶的作用。

實施例2：條形彈簧夾手11可替換成螺紋釘同樣也能達到固定的效果，其他結構與實施例1相同。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
