技術領域：

本發明涉及一種家具。

背景技術：
：

現有的柜子，有些是采用框架鑲嵌板材構成，典型的是采用金屬框架，在金屬框架的四壁鑲嵌板材，此種柜子，板起到穩固框架的作用，因此，無需要在板上進行如鑲嵌槽、固定孔等加工，這樣，板材既可以選擇容易進行加工的纖維板、木板，也可以選擇不容易加工的鋼化玻璃，但是，此種柜子，由于不容易對框架進行修飾，因此，顯現在外的框架容易對柜子的整體觀感產生負面影響，由于板材是鑲嵌在框架上的鑲嵌槽內的，因此，板材不會很厚，這樣，就不容易在板材上加工用于設置隔層的如鑲嵌槽等的支撐結構；有些是采用厚板材作為支撐結構，典型的如厚的纖維板，利用厚的纖維板的良好的加工性能，在厚的纖維板上加工溝槽孔洞，并采用具有快接的鉤、扣，將構成框架的左右、上下四面厚纖維板連接起來，此種柜子，組裝連接時，需要直接在纖維板上旋接螺絲，受纖維板的性質所決定，多次旋接螺絲時，螺絲孔的螺紋會受損，即使采用質地比較硬的板材，如木板，由于旋緊螺絲時，螺絲與木板穿孔間是相對運動的，在施壓相對運動下，穿孔也是會變形受損，另外，纖維板的剛性不足，容易彎曲變形，作為大跨度使用時，容易因彎曲變形使整個框架變形，因此，柜子的承壓能力不足，而且連接施壓時，纖維板的連接部分會變形，因此，若組裝后的柜子需要拆卸，然后再重新組裝時，往往因連接部分已經變形而導致不能恢復第一次組裝時，柜子所具有的連接牢固度及精確性，而且，隨著拆裝的次數增多，這種情況會不斷累積放大，導致失去了重新組裝的意義，而且，由于厚的纖維板自身的重量是很重的，至少四面板構成的框架就很重，不適宜懸空固定在墻壁上（如作為吊柜使用），只能將其放置在地上使用，從而限制了其使用范圍。

技術實現要素：
：

本發明的發明目的在于提供一種拆卸組裝方便的、且方便運輸的、即使多次拆裝也不會使連接部分受損的、重量輕、剛性及承載能力強、即使多次拆裝也能保持框體剛性的方便拆裝的柜子。

本發明是這樣實現的，包括兩豎放的厚纖維板或厚木板、連接在兩豎放的厚纖維板或厚木板間的四個角上的四根內側帶有鑲嵌槽的管狀鋁型材、面板，在管狀鋁型材兩端鑲嵌有塑料連接件，塑料連接件的外側端設置有帶有穿孔的鑲嵌柱，塑料連接件內設置有與穿孔相連通的螺母，塑料連接件的相對的兩側面設置有凸紋，對應鑲嵌柱的豎放的厚纖維板或厚木板上設置有鑲嵌穿孔，鑲嵌柱鑲嵌進鑲嵌穿孔內，鑲嵌穿孔的外側設置有沉孔，沉孔內設置有帶有穿孔的t形鑲嵌塊，螺絲穿過t形鑲嵌塊的穿孔及鑲嵌柱的穿孔旋接在螺母上，將鑲嵌塊固定在豎放的厚纖維板或厚木板的內側壁上，面板鑲嵌在兩管狀鋁型材的相對的鑲嵌槽上。

本發明采用兩豎放的厚纖維板或厚木板作為豎向的承力支撐，采用剛性強、重量輕的管狀鋁型材既提升了柜子的承載能力，同時又不會彎曲變形，兩豎放的厚纖維板或厚木板則承受豎向的壓力，因此，避免了大跨度使用時的彎曲變形的問題，保證柜子整體的剛性，降低了整體柜子的重量，由于面板連接在兩管狀鋁型材間，而且，由管狀鋁型材承力，因此，無需要厚的面板，無需要對面板進行加工，因此，可采用鋼化玻璃面板，以提升面板的剛性及承載能力，構成柜子的各種構件都是沒有凸出物，因此，方便進行包裝運輸。采用鑲嵌柱及t形鑲嵌塊，避免厚纖維板或厚木板穿孔與螺絲間相對施加移動，而被旋緊的螺絲所破壞，并使作用力全面被穿孔的各個面所承受，避免穿孔局部位置受理過大而變形，以保證該穿孔即使經過多次拆裝，也能維持尺寸的穩定不變。采用在塑料連接件的相對的兩側面設置有凸紋，利用塑料凹凸紋所具有的一定的彈性變形，使塑料連接件能過盈牢固地鑲嵌進管狀鋁型材內，且鑲嵌時，無需要在塑料連接件的端面邊緣設置止面就能保證塑料連接件的端面與管狀鋁型材端面持平，這樣，管狀鋁型材與厚纖維板或厚木板連接后，兩者間就不會有顏色不容易與管狀鋁型材或厚纖維板或厚木板顏色配合的塑料出現。

這里，塑料連接件的端部設置有尺寸稍比塑料連接件外形尺寸小的導入頭，以便將塑料連接件導入管狀鋁型材并通過外力將塑料連接件過盈鑲嵌進管狀鋁型材內。

這里，設置在塑料連接件內的螺母呈管筒狀，管筒狀螺母的前端直達塑料連接件的前面，管筒狀螺母的后端為止面。旋接螺絲固定時，利用螺絲旋接進管筒狀螺母后使管筒狀螺母脹開，進而使塑料連接件脹開，進一步使塑料連接件過盈與管狀鋁型材配合，保證兩者連接的牢固性。

管狀鋁型材為方管狀鋁合金型材，相應的塑料連接件呈方形，塑料連接件的其中兩相對的面為設置有垂直于方管狀鋁合金型材管孔的凸紋的板面，塑料連接件另兩相對的面為方格形加強筋。采用方格形加強筋，既保證塑料連接件具有良好的剛性及受壓后的不易整體變形性，同時，加強筋與管狀鋁型材內側壁接觸面小，在受壓下容易變形，以保證塑料連接件既能鑲嵌進管狀鋁型材內，同時，又有足夠的過盈變形來保證塑料連接件與管狀鋁型材的連接的牢固程度。

本發明與已有技術相比，具有拆卸組裝方便的、且方便運輸的、即使多次拆裝也不會使連接部分受損的、重量輕、剛性及承載能力強、即使多次拆裝也能保持框體剛性的優點。

附圖說明：

圖1為本發明實施例1的結構示意圖；

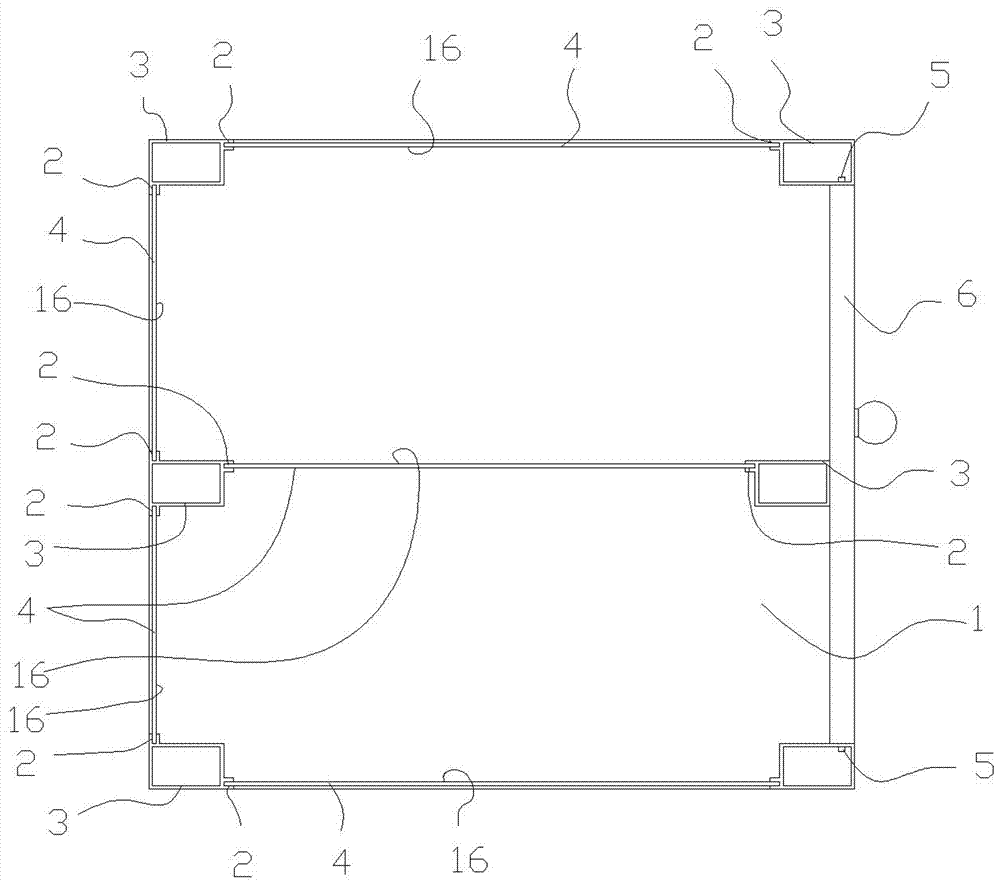

圖2為圖1的側面視圖；

圖3為圖1a點的局部放大圖；

圖4為塑料連接件的外形圖；

圖5為實施例2的結構示意圖；

圖6為實施例3的結構示意圖；

圖7為實施例4的結構示意圖；

圖8為實施例5的結構示意圖；

圖9為實施例6的結構示意圖。

具體實施方式：

現結合附圖和實施例對本發明做進一步詳細描述：

如圖1、2所示，本包括兩豎放的厚纖維板或厚木板1、連接在兩豎放的厚纖維板或厚木板1間的四個角上的四根內側帶有鑲嵌槽2的管狀鋁型材3、面板4、帶有轉軸5的門6（當然也可以采用其他的連接在門框上的鉸接的方式將門連接在柜子的柜門口上），在管狀鋁型材3兩端鑲嵌有塑料連接件7，塑料連接件7的外側端設置有兩個帶有穿孔8的鑲嵌柱9，塑料連接件7內設置有與穿孔8相連通的螺母10，如圖3、4所示，塑料連接件7的相對的兩側面7a設置有凸紋7b，對應兩鑲嵌柱9的豎放的厚纖維板或厚木板1上設置有兩鑲嵌穿孔11，兩鑲嵌柱9分別鑲嵌進兩鑲嵌穿孔11內，鑲嵌穿孔11的外側設置有沉孔12，沉孔12內設置有帶有穿孔13的t形鑲嵌塊14，螺絲15穿過t形鑲嵌塊14的穿孔13及鑲嵌柱9的穿孔8旋接在螺母10上，將鑲嵌塊14固定在豎放的厚纖維板或厚木板1的內側壁上，面板4鑲嵌在兩管狀鋁型材3的相對的鑲嵌槽2上。

在兩豎放的厚纖維板1間的中部固定有兩根內側帶有鑲嵌槽2的管狀鋁型材3，面板4鑲嵌在位于中部的兩管狀鋁型材3的相對的鑲嵌槽2上形成層板。

如圖2所示，在兩豎放的厚纖維板1內側面對應面板4開設有鑲嵌槽16，面板4的兩側邊鑲嵌在兩豎放的厚纖維板1內側面的鑲嵌槽16上。

如圖3、4所示，塑料連接件7的端部設置有尺寸稍比塑料連接件7外形尺寸小的導入頭17。

設置在塑料連接件7內的螺母10呈管筒狀，管筒狀螺母10的前端直達塑料連接件7的前面，管筒狀螺母10的后端為止面。

管狀鋁型材3為方管狀鋁合金型材，相應的塑料連接件10呈方形，塑料連接件10的其中兩相對的側面7a為設置有垂直于方管狀鋁合金型材3管孔的倒鉤狀凸紋7b的板面，塑料連接件7另兩相對的側面為方格形加強筋7c。

實施例二：如圖5所示，本實施例是在實施例1的基礎上，在構成柜子兩外側豎放的厚纖維板或厚木板1間設置有中間豎放的厚纖維板或厚木板18，將柜子分隔成橫向設置的數個隔間，中間豎放的厚纖維板或厚木板18的兩邊連接有管狀鋁型材3，對應管狀鋁型材3的中間豎放的厚纖維板或厚木板18上設置有貫穿孔19，管狀鋁型材3端頭所鑲嵌的塑料連接件7上的鑲嵌柱9插入貫穿孔19內，螺絲15將兩邊的管狀鋁型材3端頭所鑲嵌的塑料連接件7連接起來，將中間豎放的厚纖維板或厚木板18兩邊的管狀鋁型材3固定在中間豎放的厚纖維板或厚木板18上。

安裝時，可先將中間豎放的厚纖維板或厚木板18其中一側的管狀鋁型材3端頭所鑲嵌的塑料連接件7上的鑲嵌柱9插入貫穿孔19內，然后從另一側的貫穿孔19入口將螺絲15旋接進其中一側的管狀鋁型材3端頭所鑲嵌的塑料連接件7內的螺母10上，然后在講中間豎放的厚纖維板或厚木板18另一側的管狀鋁型材3端頭所鑲嵌的塑料連接件7上的鑲嵌柱9套在螺絲15上并沿螺絲旋接插進中間豎放的厚纖維板或厚木板18另一側的貫穿孔19內，從而完成中間豎放的厚纖維板或厚木板18兩邊的管狀鋁型材3安裝。由于管筒狀螺母10的后端為止面，因此，旋接進管筒狀螺母10的螺絲15的長度是已知的，中間豎放的厚纖維板或厚木板18的厚度也是已知的，只要設定好螺絲的長度，就能準確、牢固地進行連接安裝。

實施例三：如圖6所示，本實施例是在上述實施例的基礎上，塑料連接件7通過塑料連接件7上的鉤7a、鑲嵌塊21上的扣21a連接有中部設置有穿孔20的鑲嵌塊21，鑲嵌塊21鑲嵌進柜子后面的管狀鋁型材3內，對應鑲嵌塊21的穿孔20的管狀鋁型材3上設置有穿孔22。這樣，通過穿過管狀鋁型材3穿孔22及鑲嵌塊21的穿孔20的螺栓23，就能牢固地將柜子固定在墻壁上。采用設置有穿,20的鑲嵌塊21，增強了管狀鋁型材3管壁的剛性，這樣，即使在螺栓23緊固力的作用下，管狀鋁型材3也不會變形，保證了螺栓有足夠的緊固力將柜子固定在墻壁c上。

實施例四：如圖7所示，本實施例是在上述實施例的基礎上，豎放的厚纖維板或厚木板1由頭尾投影疊加的前豎放的厚纖維板或厚木板1a、后豎放的厚纖維板或厚木板1b構成，前豎放的厚纖維板或厚木板1a的尾部與后豎放的厚纖維板或厚木板1b的頭部間通過管狀鋁型材3、鑲嵌在管狀鋁型材3兩端的塑料連接件7、穿過設置在前豎放的厚纖維板或厚木板1a鑲嵌穿孔11外側沉孔12內的t形鑲嵌塊14的螺絲15固定連接在一起，使所構成的柜子帶有內凹臺階a，以便能放置在有凸出物b的靠著墻壁c的位置上。

實施例五：如圖8所示，本實施例是在上述實施例的基礎上，柜子的后面設置有凸出部分d，該凸出部分d由凸出的豎放的厚纖維板或厚木板24、以及寬度與凸出的豎放的厚纖維板或厚木板24對應的豎放的厚纖維板或厚木板1、連接在凸出的豎放的厚纖維板或厚木板24、以及寬度與凸出的豎放的厚纖維板或厚木板24對應的豎放的厚纖維板或厚木板1間的兩端鑲嵌有塑料連接件7的管狀鋁型材3、穿過設置在凸出的豎放的厚纖維板或厚木板24及寬度與凸出的豎放的厚纖維板或厚木板24對應的豎放的厚纖維板或厚木板1的鑲嵌穿孔11外側沉孔12內的t形鑲嵌塊14的螺絲15構成。這樣，柜子就能充分利用有凹陷e的墻壁c空間來放置。

實施例六：如圖9所示，本實施例是在上述實施例的基礎上，柜子的后面中部設置有內凹部分f，內凹部分f由兩塊中間窄豎放的厚纖維板或厚木板25、連接在兩塊中間窄豎放的厚纖維板或厚木板25間的兩端鑲嵌有塑料連接件7的管狀鋁型材3、穿過設置在中間窄豎放的厚纖維板或厚木板25的鑲嵌穿孔11外側沉孔12內的t形鑲嵌塊14的螺絲15構成。這樣，柜子就能放置在中間有凸出物b的靠著墻壁c的位置上。
