本發明涉及一種抗龍卷風格柵，具體地說，是涉及一種提供較高通風率的同時有效阻擋異物直接穿過的格柵。

背景技術：

在核電站設施等重要設施中的防護格柵，既要考慮當內部發生爆炸等危險狀況時，格柵要有良好的通風性能以起到防爆散熱的作用；又要考慮在內部正常工作的情況下，格柵具有足夠的外部防護能力，以滿足在強風等因素的作用下，防止外部異物從格柵直接進入設施內部，避免對內部的安全產生威脅。

現有技術中，還沒有能在能保持高通風率、對內防爆散熱性能的同時還有很好的外部防護作用的格柵。但是，目前我國正在大力發展核能發電技術，興建了大量的核電設施，對此類格柵又有著極大地需求。因此，需要一種抗龍卷風格柵。

技術實現要素：

技術問題：本發明提供一種能夠在保持較高通風率的同時提供很好地防護能力的抗龍卷風格柵，適用于目前許多重要設施，如核電站等，彌補了目前國內相關技術領域的空白。

技術方案：本發明的抗龍卷風格柵，包括框架、設置在所述框架前后兩側的多個橫向連接桿、設置在所述框架后側并與橫向連接桿正交的縱向連接桿、設置在框架中的多個折板型擋板，所述框架的前側和后側，多個橫向連接桿均等間距分層排列設置，所述多個擋板等間距分層排列設置，每個擋板前后兩端分別與一個設置在框架后側的橫向連接桿和一個設置在框架前側的橫向連接桿連接。

進一步的，本發明格柵中，框架為門字形結構，包括3塊分別位于上側、左側、右側并兩兩垂直連接的隔板。

進一步的，本發明格柵中，擋板為l型折板，包括連為一體的兩個平面板，所述兩個平面板與豎直面的夾角均為即擋板中間的彎折角角度為彎折角兩側，與框架前側橫向連接桿連接的平面板的寬度為l1，與框架后側橫向連接桿連接的平面板的寬度為l2，且滿足1<l1/l2≤2的關系。

進一步的，本發明格柵中，l1和l2的比例關系為l1/l2＝2。

進一步的，本發明格柵中，橫向連接桿分別在框架前后兩側沿水平方向排布，長度與擋板相同，兩端與框架端部連接；縱向連接桿沿豎直排布，框架、擋板、橫向連接桿和縱向連接桿間固定連接。

進一步的，本發明格柵中，擋板左右兩端與框架兩側內部連接。

擋板的厚度為t為制作擋板的鋼板材料厚度，選取目前市場常見的鋼板可以降低成本。通風率要求越高，選取的擋板厚度越薄，一般為10mm-20mm左右。組裝時，擋板左右兩端與框架內側連接，擋板沿豎直方向依次排布，擋板彎折角兩側與豎直面夾角均為

進一步的，已知h為格柵豎直高度，a為實際需求的格柵通風面積，l1為與框架前側橫向連接桿連接的平面板的寬度，t為擋板的厚度的情況下，格柵的水平厚度w，格柵中擋板的層數n，上下相鄰兩塊擋板彎折角頂點之間的距離h與擋板中間的彎折角之間要滿足如下關系：

其中n＝h/h,fix為取整函數，長度單位為m，角度單位為度，面積單位為m²。

進一步的，本發明格柵中，經過計算與實際驗證的取值范圍為60°～72°。

在上述關系式中，以為變量，遍歷取值范圍60°～72°內的值，分別得出對應的格柵中擋板的層數n和兩塊擋板彎折角頂點之間的距離h的取值，對一系列數值進行比較，選擇出其中的通風率高又經濟合理的最優方案為格柵的相應參數。

橫向連接桿在格柵中擋板內外兩側沿水平方向排布，長度與擋板相同，兩端與框架內側連接；縱向連接桿沿豎直排布，位于格柵內部，數量需根據整體格柵穩定性要求判斷。框架、擋板、橫向連接桿和縱向連接桿相應部分間連接方式為固定，不可移動。

本發明中，橫向連接桿3和縱向連接桿4統稱為連接桿件，其作用是對格柵結構進行加固，增強其整體強度和抗震性能。經過構建計算模型對格柵的強度和抗震性能的驗證，橫向連接桿和縱向連接桿在格柵結構中有著十分顯著的作用。本發明的抗龍卷風格柵需要在有外部異物撞擊時，能夠抵擋很強的沖擊力，此時橫向連接桿和縱向連接桿對提升格柵的整體穩定性十分重要。

進一步的，本發明的一種抗龍卷風格柵，連接桿件、框架和擋板間的連接方式根據實際工作環境選擇，常用的有焊接等。

有益效果：本發明與現有技術相比，具有以下優點：

本發明所述的一種抗龍卷風格柵，在實際使用過程中可顯示出非常明顯的優越性：

1.本發明的一種抗龍卷風格柵，通過對擋板的設計，嚴格控制格柵各部分的相關尺寸，使得擋板對于通風的阻礙很小，保證了通風面積，使得抗龍卷風格柵具有極高的通風率，根據不同需求可達到80％以上，極大的保證了其防爆散熱的功能；

2.本發明的一種抗龍卷風格柵，在結構設計上十分完善，擋板的設計十分巧妙，在不影響通風的情況下，擋板前后兩部分有一定的角度偏移，能夠阻擋異物直接從擋板間的空隙穿過；即使有一部分異物進入也是在經過擋板的偏轉，大大的減小了對內部的沖擊作用。與現有技術相比，在保有較高通風率的情況下，也能有效阻止異物通過格柵，起到非常好的防護作用，且整體強度高防震作用也十分顯著；

3.本發明在對其各部分構件的設計上經過了嚴格的計算，其設計十分簡化、結構十分簡單，以各部分的共同作用滿足實際需求，因而對于實際的生產加工方面的要求較低，制造方便。

附圖說明

圖1(a)為本發明的抗龍卷風格柵中某兩塊擋板示意圖，圖1(b)為所有擋板排布規律示意圖；

圖2(a)為本發明的抗龍卷風格柵的連接桿件正面示意圖，圖2(b)為本發明的抗龍卷風格柵的連接桿件反面示意圖；

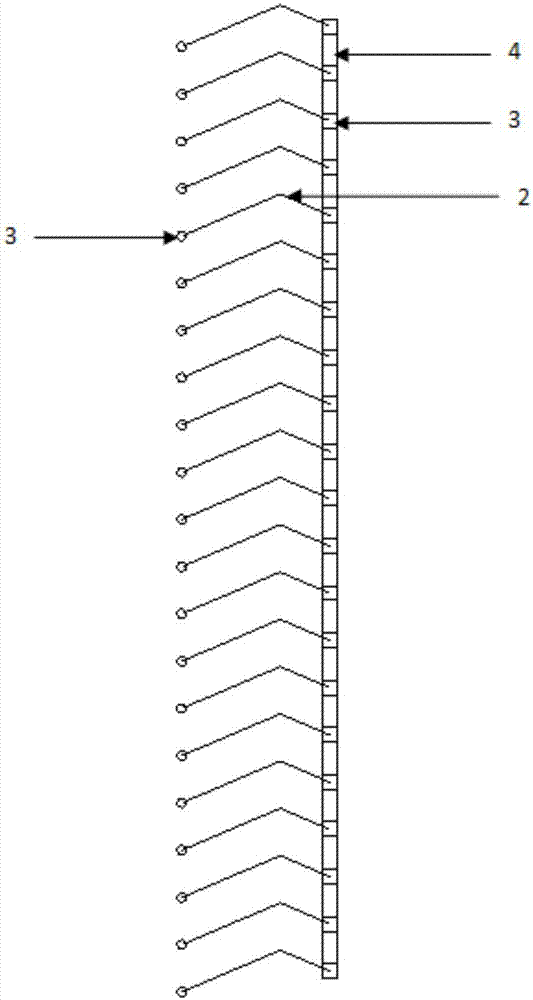

圖3為本發明的抗龍卷風格柵的橫向連接桿和縱向連接桿連接示意圖；

圖4(a)為本發明的抗龍卷風格柵的整體結構正面示意圖，圖4(b)為本發明的抗龍卷風格柵的整體結構反面示意圖；

圖中有：1—框架，2—擋板，3—橫向連接桿，4—縱向連接桿。

具體實施方式

下面結合實施例和說明書附圖對本發明作進一步的說明：

本實施例中提供的抗龍卷風格柵外形為矩形，并且高為2m，寬為1m，要求通風率達到75％，即通風面積為1.5m²。在本實施例中，抗龍卷風格柵材質選為鋼材。

本發明的一種抗龍卷風格柵，由框架1，擋板2、橫向連接桿3和縱向連接桿4四部分組成。其中橫向連接桿3和縱向連接桿4統稱為連接桿件。

如圖4(a)和圖4(b)所示，框架1是格柵的外邊框，主要作用是與建筑結構相連接，形狀和尺寸即為格柵的外形尺寸，在本實施例中為矩形，高h為2m，寬為1m。圖中未顯示上部的框架部分，如果顯示將影響圖中的其他部分展示。

如圖1(a)所示，擋板2為l型折板，包括連為一體的兩個平面板，所述兩個平面板與豎直面的夾角均為即擋板2中間的彎折角角度為彎折角兩側，與框架1前側橫向連接桿3連接的平面板的寬度為l1，與框架1后側橫向連接桿3連接的平面板的寬度為l2，且滿足1<l1/l2≤2的關系。從經濟節省的方面考慮，最優選設計為l1/l2＝2。在本實施例中，彎折角一側與框架1前側橫向連接桿3連接的平面板的寬度l1的值取320mm，格柵豎直高度h為2m，實際需求的通風面積a為1.5m²，擋板的厚度為t＝10mm的情況下，格柵的水平厚度為w，格柵中擋板2的層數n，兩塊擋板彎折角頂點之間的距離h與彎折角參數之間要滿足如下關系：

其中n＝h/h,fix為取整函數，長度單位為m，角度單位為度，面積單位為m²。經過計算與實際驗證的取值范圍為60°～72°。

在上述關系式中，以為變量，遍歷取值范圍60°～72°內的值，分別得出對應的格柵中擋板2的層數n和兩塊擋板彎折角頂點之間的距離h的取值，對一系列數值進行比較，選擇出其中的通風率高又經濟合理的最優方案為格柵的相應參數。

在本實施例中，經計算取69°，h的值取124.01mm，層數n為16，水平厚度w為4.4812m，此時通風面積為1.5866m²，通風率為79.33％，為最優解。

如圖2(a)、圖2(b)、圖3所示，橫向連接桿3在格柵中擋板2內外兩側沿水平方向排布，長度與擋板相同，兩端與框架1內側連接，分布與擋板2內外兩側，與擋板連接；縱向連接桿4沿豎直排布，位于格柵內部，與擋板2或橫向連接桿3連接，數量需根據整體格柵穩定性要求判斷。框架、擋板、橫向連接桿和縱向連接桿相應部分間連接方式為固定，不可移動。

如圖1(b)、圖4(a)和圖4(b)所示，組裝時，擋板2沿框架1內側高的方向依次排布，彎折角頂點之間距離為h＝124.01mm。組裝時，擋板2短邊和長邊與豎直面夾角均為擋板與框架1內側連接固定。在本實施例中，選擇焊接方式對格柵的各部分進行連接。

上述實施例僅是本發明的優選實施方式，應當指出：對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和等同替換，這些對本發明權利要求進行改進和等同替換后的技術方案，均落入本發明的保護范圍。
