本發明涉及一種桌子，特別涉及一種液壓升降桌。

背景技術：

桌子作為一種家用和學習用的常用器材，廣泛使用在我們生活中。根據不同人的身高和使用習慣的不同，以及工作或者學習的需要，桌面板具體可升降功能會給生活、工作和學習帶來很多便利，且提高舒適性。但是目前的桌子,不具有桌面板升降功能。

技術實現要素：

本發明為了克服現有技術方案的不足，提出了一種液壓升降桌。本發明是通過下述技術方案實現的。

一種液壓升降桌，由桌面板、中間架、腿架、手動泵、舉升缸和連接桿組成；所述的桌面板固接在中間架上，中間架套在腿架外且中間架與腿架之間可上下滑動，腿架上安裝有手動泵，舉升缸固定端安裝在腿架上，升縮端通過連接桿與中間架連接；所述的手動泵由泵體、手壓桿和卸荷桿組成。

作為優選，所述的舉升缸采用柱塞缸。

與現有技術的相比，本發明的有益效果是：本發明通過設置了手動泵和舉升缸，當需要升高桌面板時，手動操縱手壓桿，手動泵的油液進入舉升缸，舉升缸柱塞升出，升縮端通過連接桿作用將中間架舉升，固接在中間架上的桌面板升高。當需要降低桌面板高度時，手動撥動卸荷桿，舉升缸的油液流回到手動泵，柱塞縮回，桌面板下降。本發明的結構簡單，操作使用方便，易于實現桌面板的升降功能。

附圖說明

圖1為本發明的結構示意圖；

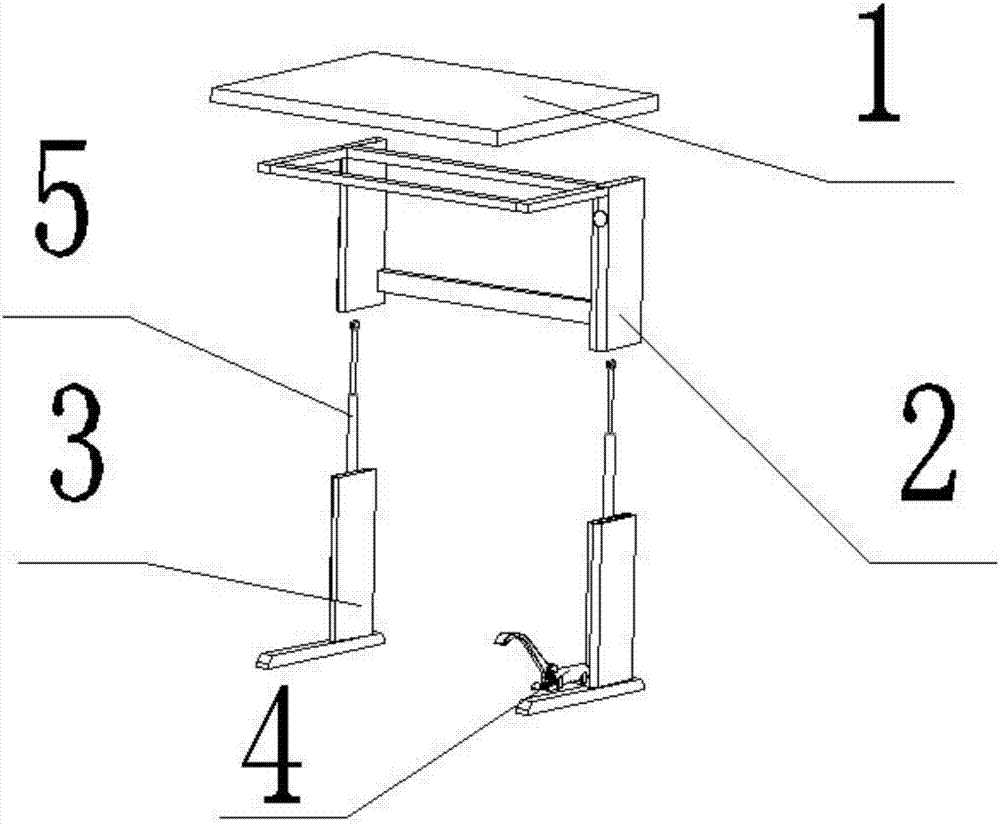

圖2為本發明的結構分解示意圖；

圖3為本發明的主視圖圖；

圖4為本發明的剖視圖；

圖5為本發明的局部b放大圖。

具體實施方式

本發明一種液壓升降桌，為了更清晰地說明本發明的原理，下面結合附圖詳細地做進一步的說明。

如圖1、圖2、圖3、圖4和圖5所示，一種液壓升降桌，由桌面板1、中間架2、腿架3、手動泵4、舉升缸5和連接桿6組成；所述的桌面板1固接在中間架2上，中間架2套在腿架3外且中間架2與腿架3之間可上下滑動，腿架3上安裝有手動泵4，舉升缸5固定端安裝在腿架上，升縮端通過連接桿6與中間架2連接；所述的手動泵4由泵體401、手壓桿402和卸荷桿403組成。所述的舉升缸5采用柱塞缸。

本發明的工作原理如下：當需要升高桌面板1時，手動操縱手壓桿402，手動泵4的油液進入舉升缸5，舉升缸5柱塞升出，升縮端通過連接桿6作用將中間架2舉升，固接在中間架2上的桌面板1升高。當需要降低桌面板1高度時，手動撥動卸荷桿403，舉升缸5的油液流回到手動泵4，柱塞縮回，桌面板1下降。本發明的結構簡單，操作使用方便，易于實現桌面板1的升降功能。

技術特征：

技術總結
本發明一種液壓升降桌，由桌面板、中間架、腿架、手動泵、舉升缸和連接桿組成；所述的桌面板固接在中間架上，中間架套在腿架外且中間架與腿架之間可上下滑動，腿架上安裝有手動泵，舉升缸固定端安裝在腿架上，升縮端通過連接桿與中間架連接；所述的手動泵由泵體、手壓桿和卸荷桿組成，所述的舉升缸采用柱塞缸。本發明通過設置了手動泵和舉升缸，實現了桌面板的升降功能。本發明的結構簡單，操作使用方便，易于實現桌面板的升降。

技術研發人員：張多艷
受保護的技術使用者：張多艷
技術研發日：2017.07.01
技術公布日：2017.09.01
