本發明涉及展示柜領域，具體來說，涉及一種電力設備展示柜。

背景技術：

展示柜是為商品展示提供的，具有保護作用的展示臺，顏色可根據店鋪裝修選擇，展示柜，結構牢固，拆裝容易，運輸方便，廣泛用于公司展廳、展覽會、百貨商場、廣告等，在工藝品、禮品、珠寶、手機、眼鏡、鐘表、煙酒、化妝品等行業得到廣泛運用。然而，現有的電力設備展示柜雖然起到展示電力設備和防塵作用，但是不方便工作人員打開電力設備展示柜拿放設備，給工作人員工作造成不便。

針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現要素：

針對相關技術中的問題，本發明提出一種電力設備展示柜，能夠以克服現有相關技術所存在的上述技術問題。

本發明的技術方案是這樣實現的：

一種電力設備展示柜，包括操作平臺、玻璃罩、控制按鈕、橫向隔板、支撐板、電源接口、凹臺、平板、凸臺、活動板、空槽、齒牙、固定柱、側面擋板、限位通道、轉軸、齒輪一、齒輪二、齒輪三和電機，所述操作平臺上端設置有所述玻璃罩，所述操作平臺前端面兩側分別設置有所述控制按鈕和所述電源接口，所述操作平臺下方設置有所述橫向隔板，所述操作平臺底端兩側均設置有所述支撐板，所述橫向隔板與所述支撐板固定連接，所述操作平臺上端面設置有所述凹臺，所述操作平臺上方設置有所述平板，所述平板下端面設置有所述凸臺，并且，所述凸臺與所述凹臺相配合，所述平板底端兩側均設置有所述活動板，所述活動板底部開有所述空槽，所述空槽一個側面和底部均設置有所述齒牙，所述空槽上方設置有所述固定柱，所述固定柱位于所述活動板上，所述活動板靠近所述固定柱一面設置有所述側面擋板，所述側面擋板中部設置有所述限位通道，所述固定柱設置于所述限位通道內，并且，所述側面擋板固定于所述支撐板上，所述操作平臺下方設置有所述轉軸，所述轉軸兩端分別穿過兩側所述支撐板且均設置有所述齒輪一，所述齒輪一位于所述空槽內且與所述齒牙嚙合，所述轉軸中部設置有所述齒輪二，所述齒輪二頂端與所述齒輪三嚙合，所述齒輪三中部與所述電機的轉子轉軸連接，并且，所述電機固定于所述橫向隔板后端面，所述電源接口分別與所述控制按鈕和所述電機通過導線電性連接。

進一步，所述控制按鈕為倒順開關。

進一步，所述空槽的內部長度與所述限位通道的豎直通道長度相等。

進一步，所述限位通道的圓弧通道半徑與所述空槽底端圓心到所述固定柱圓心的長度相等。

進一步，所述齒輪一和所述齒輪二規格相同。

進一步，所述齒輪三和所述齒輪二之間的傳動比為3:1。

進一步，所述電機的額定轉速為每分鐘60轉。

本發明有益效果為：通過設置電力設備展示柜玻璃罩為伸縮旋轉結構，從而使得電力設備展示柜的玻璃罩可以通過電機驅動實現先上升運動再旋轉運動，進而使得玻璃罩打開方便工作人員拿放展示品，同時方便工作人員對電力設備展示柜的內部進行清潔整理，提高電力設備展示柜的便利性和工作人員的工作效率。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是根據本發明實施例的一種電力設備展示柜的結構示意圖；

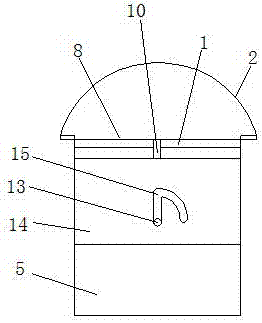

圖2是根據本發明實施例的一種電力設備展示柜的側視圖；

圖3是根據本發明實施例的一種電力設備展示柜的操作平臺結構示意圖；

圖4是根據本發明實施例的一種電力設備展示柜的活動板結構示意圖；

圖5是圖4中a處的局部放大圖。

圖中：1、操作平臺；2、玻璃罩；3、控制按鈕；4、橫向隔板；5、支撐板；6、電源接口；7、凹臺；8、平板；9、凸臺；10、活動板；11、空槽；12、齒牙；13、固定柱；14、側面擋板；15、限位通道；16、轉軸；17、齒輪一；18、齒輪二；19、齒輪三；20、電機。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬于本發明保護的范圍。

根據本發明的實施例，提供了一種電力設備展示柜。

如圖1-5所示，根據本發明實施例的電力設備展示柜，包括操作平臺1、玻璃罩2、控制按鈕3、橫向隔板4、支撐板5、電源接口6、凹臺7、平板8、凸臺9、活動板10、空槽11、齒牙12、固定柱13、側面擋板14、限位通道15、轉軸16、齒輪一17、齒輪二18、齒輪三19和電機20，所述操作平臺1上端設置有所述玻璃罩2，所述操作平臺2前端面兩側分別設置有所述控制按鈕3和所述電源接口6，所述操作平臺1下方設置有所述橫向隔板4，所述操作平臺1底端兩側均設置有所述支撐板5，所述橫向隔板4與所述支撐板5固定連接，所述操作平臺1上端面設置有所述凹臺7，所述操作平臺1上方設置有所述平板8，所述平板8下端面設置有所述凸臺9，并且，所述凸臺9與所述凹臺7相配合，所述平板8底端兩側均設置有所述活動板10，所述活動板10底部開有所述空槽11，所述空槽11一個側面和底部均設置有所述齒牙12，所述空槽11上方設置有所述固定柱13，所述固定柱13位于所述活動板10上，所述活動板10靠近所述固定柱13一面設置有所述側面擋板14，所述側面擋板14中部設置有所述限位通道15，所述固定柱13設置于所述限位通道15內，并且，所述側面擋板14固定于所述支撐板5上，所述操作平臺1下方設置有所述轉軸16，所述轉軸16兩端分別穿過兩側所述支撐板5且均設置有所述齒輪一17，所述齒輪一17位于所述空槽11內且與所述齒牙12嚙合，所述轉軸16中部設置有所述齒輪二18，所述齒輪二18頂端與所述齒輪三19嚙合，所述齒輪三19中部與所述電機20的轉子轉軸連接，并且，所述電機20固定于所述橫向隔板4后端面，所述電源接口6分別與所述控制按鈕3和所述電機20通過導線電性連接。

在一個實施例中，對于上述控制按鈕3來說，所述控制按鈕3為倒順開關。

在一個實施例中，對于上述空槽11來說，所述空槽11的內部長度與所述限位通道15的豎直通道長度相等。

在一個實施例中，對于上述限位通道15來說，所述限位通道15的圓弧通道半徑與所述空槽11底端圓心到所述固定柱13圓心的長度相等。

在一個實施例中，對于上述齒輪一17來說，所述齒輪一17和所述齒輪二18規格相同。

在一個實施例中，對于上述齒輪三19來說，所述齒輪三19和所述齒輪二18之間的傳動比為3:1。

在一個實施例中，對于上述電機20來說，所述電機20的額定轉速為每分鐘60轉。

綜上所述，借助于本發明的上述技術方案，通過設置電力設備展示柜玻璃罩2為伸縮旋轉結構，從而使得電力設備展示柜的玻璃罩2可以通過電機20驅動實現先上升運動再旋轉運動，進而使得玻璃罩2打開方便工作人員拿放展示品，同時方便工作人員對電力設備展示柜的內部進行清潔整理，提高電力設備展示柜的便利性和工作人員的工作效率。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
