本發明涉及餐飲設備技術領域，具體為一種保溫展示柜。

背景技術：

飯菜變涼后,會刺激胃腸發生痙攣，誘發腸胃疾病，而涼飯菜二次加熱后營養和口感均受損，因此，將加工后的食物放在保溫柜里，可以通過保溫，使食物能保持原有的口感和鎖住營養成分，在近幾年,隨著食品市場競爭更趨于成熟,食品展示成為商業中表現品牌食品的主要載體,也是構成商業空間的主要方式，商場、超市、面包、糕點、漢堡、小吃、快餐等食品的展示將直接影響商品的銷售和品牌的形象，在現有技術中，如申請號為201020662479.2的發明專利，包括具有柜腔的柜體、支撐柵、循環風機、空氣加熱器、循環風道；循環風道設置在柜腔的兩端，循環風道下端設置有循環風機，循環風機之間設置有空氣加熱器且兩者處于相同的橫向位置上，柜體低端在每個循環風機相對應的位置處加工成可使加熱后的氣體均勻的全面覆蓋柜腔的u形形狀，該發明雖然可以整體保溫，但是保溫效果不好，對食物不能全方位展示，不能滿足用戶的使用需求。

技術實現要素：

本發明的目的在于提供一種保溫展示柜，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：保溫展示柜，包括柜體，所述柜體的底端設有動力箱，所述動力箱的底端四角均安裝有支腿，所述柜體的正面安裝有柜門，所述柜門的左側上下兩端均通過鉸鏈與柜體相連，所述柜門的正面中心處安裝有復合雙層鋼化玻璃，所述柜門的正面右側安裝有把手，所述柜門的右側中心處通過掛扣與柜體相連，所述動力箱的內部頂端中心處安裝有電機，所述動力箱的內部右側安裝有熱風機，所述動力箱的右端設有進氣孔，所述熱風機的右端與進氣孔相連，所述柜體的內壁貼合有保溫棉層，所述柜體的內部右側安裝有風管，所述風管的底端貫穿柜體的底端與熱風機相連，所述風管的右側外壁設有風孔，所述柜體的底端中心處安裝有主軸，所述主軸的底端貫穿柜體的底端與電機相連，所述主軸的頂端安裝有轉盤，所述轉盤的上表面左右兩側均安裝有框架，所述框架的內側安裝有托塊，所述托塊的頂端放置有托板，所述框架的頂端安裝有頂板，所述頂板的頂端中心處通過軸座與柜體相連，所述柜體的頂端左側設有排氣孔。

優選的，所述框架的內部安裝有卡塊，所述卡塊的底端安裝有手柄，所述手柄的左側安裝有第一連接件，所述框架的內部右側安裝有第二連接件，所述第一連接件和第二連接件之間安裝有扭力彈簧，所述第一連接件通過銷軸與第二連接件相連。

優選的，所述排氣孔的頂端安裝有第一鋼網。

優選的，所述進氣孔的內部右端安裝有第二鋼網。

優選的，所述支腿的底端安裝有墊腳。

與現有技術相比，本發明的有益效果是：該保溫展示柜，通過風管、轉盤和托板的配合，進氣孔進入空氣，經過熱風機加熱，熱風機吹出的熱氣經過風孔吹到柜體的內部，使柜體的內部保持溫度，保溫效果好，電機帶動主軸轉動，主軸帶動轉盤轉動，轉盤通過框架帶動托板轉動，對食物進行全方位展示，能滿足用戶的使用需求。

附圖說明

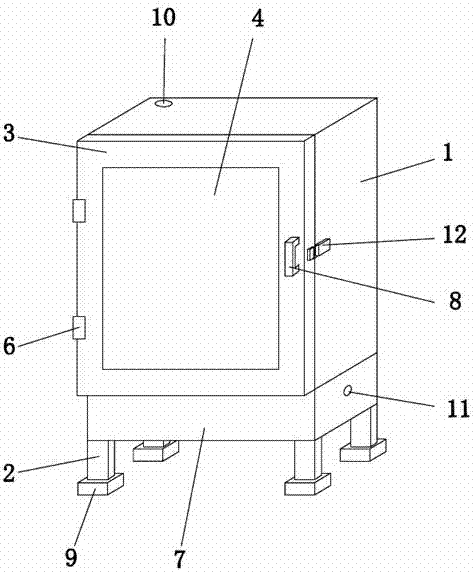

圖1為本發明結構示意圖；

圖2為本發明的剖視圖；

圖3為本發明的卡塊結構示意圖。

圖中：1、柜體，2、支腿，3、柜門，4、復合雙層鋼化玻璃，5、電機，6、鉸鏈，7、動力箱，8、把手，9、墊腳，10、排氣孔，11、進氣孔，12、掛扣，13、熱風機，14、風管，15、風孔，16、主軸，17、轉盤，18、框架，19、托板，20、托塊，21、第一鋼網，22、軸座，23、頂板，24、保溫棉層，25、第二鋼網，26、卡塊，27、手柄，28、第一連接件，29、第二連接件，30、扭力彈簧，31、銷軸。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：保溫展示柜，包括柜體1，柜體1的底端設有動力箱7，動力箱7的底端四角均安裝有支腿2，支腿2的底端安裝有墊腳9，墊腳9有減振防滑的作用，柜體1的正面安裝有柜門3，柜門3的左側上下兩端均通過鉸鏈6與柜體1相連，柜門3的正面中心處安裝有復合雙層鋼化玻璃4，透過復合雙層鋼化玻璃4可以看見柜體1內部的食物，柜門3的正面右側安裝有把手8，柜門3的右側中心處通過掛扣12與柜體1相連，動力箱7的內部頂端中心處安裝有電機5，電機5的型號為y250m2-4b5，電機5的外接電源為220v交流電，接通電源電機5開始工作，斷開電源電機5停止工作，動力箱7的內部右側安裝有熱風機13，熱風機13的型號為y250m2-4b5，熱風機13的外接電源為220v交流電，接通電源熱風機13開始工作，斷開電源熱風機13停止工作，動力箱7的右端設有進氣孔11，進氣孔11的內部右端安裝有第二鋼網25，第二鋼網25用于防止異物進入熱風機13的內部，熱風機13的右端與進氣孔11相連，進氣孔11進入空氣，經過熱風機13加熱，柜體1的內壁貼合有保溫棉層24，保溫棉層24可以更好的保溫，柜體1的內部右側安裝有風管14，風管14的底端貫穿柜體1的底端與熱風機13相連，風管14的右側外壁設有風孔15，熱風機13吹出的熱氣經過風孔15吹到柜體1的內部，使柜體1的內部保持溫度，柜體1的底端中心處安裝有主軸16，主軸16的底端貫穿柜體1的底端與電機5相連，電機5帶動主軸16轉動，主軸16的頂端安裝有轉盤17，主軸16帶動轉盤17轉動，轉盤17的上表面左右兩側均安裝有框架18，框架18的內側安裝有托塊20，托塊20的頂端放置有托板19，轉盤17通過框架18帶動托板19轉動，框架18的內部安裝有卡塊26，卡塊26的底端安裝有手柄27，手柄27的左側安裝有第一連接件28，框架18的內部右側安裝有第二連接件29，第一連接件28和第二連接件29之間安裝有扭力彈簧30，扭力彈簧30的彈性系數為8n/cm，第一連接件28通過銷軸31與第二連接件29相連，扭力彈簧30的彈性作用使卡塊26卡住托板19，按動手柄27，卡塊26向右移動，托板19可以從托塊20的頂端拆下，調節托板19的間隔，框架18的頂端安裝有頂板23，頂板23的頂端中心處通過軸座22與柜體1相連，柜體1的頂端左側設有排氣孔10，排氣孔10用于排出柜體1內部的氣體，排氣孔10的頂端安裝有第一鋼網21第一鋼網21用于防止異物進入柜體1的內部。

將加工后的食物放在托板19的上表面，進氣孔11進入空氣，經過熱風機13加熱，熱風機13吹出的熱氣經過風孔15吹到柜體1的內部，使柜體1的內部保持溫度，電機5帶動主軸16轉動，主軸16帶動轉盤17轉動，轉盤17通過框架18帶動托板19轉動，對食物進行全方位展示。

在本發明的描述中，需要理解的是，術語“同軸”、“底部”、“一端”、“頂部”、“中部”、“另一端”、“上”、“一側”、“頂部”、“內”、“前部”、“中央”、“兩端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”、“第三”、“第四”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隱含地包括至少一個該特征。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“設置”、“連接”、“固定”、“旋接”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
