本發明涉及洗碗機領域，特別涉及一種與櫥柜結合的便于放置餐具的清洗裝置。

背景技術：

隨著人們的生活水平的提高，人們對于生活品質的要求也越來越高。洗碗機因為其能夠幫助人們從餐具清潔這項煩瑣的家務勞動中解脫出來，已經越來越受到人們的歡迎。

洗碗機置物架是洗碗機內部很重要的一個部件，其主要功能是支撐固定碗盤等餐具，讓用戶把用餐所用到的碗盤等餐具放入其中進行洗滌并干燥。

然而，現有的洗碗機置物架一般固定于洗碗機內，在清潔前需將餐具放置于置物架內，當清潔結束后，需將餐具從置物架內取出收納于櫥柜內，操作繁瑣，用戶需要多次取出與防止餐具，影響用戶使用體驗。并且現有的洗碗機的置物架為固定式，用戶需要將待清洗的餐具拿至洗碗機處再將餐具放入，不夠簡便，需要用戶進行兩次餐具整理，影響用戶使用體驗。

技術實現要素：

發明目的：針對背景技術中提到的問題，本發明提供一種與櫥柜結合的便于放置餐具的清洗裝置。

技術方案：一種與櫥柜結合的便于放置餐具的清洗裝置，包括：洗碗機、碗柜，還包括：第一軌道架、置物架、旋轉桿；所述洗碗機與碗柜相鄰設置；所述旋轉桿為光滑軸體，固定于洗碗機與碗柜相鄰處，所述旋轉桿高度與碗柜一致，所述旋轉桿上設置有若干限位器；所述置物架用于放置餐具，所述置物架包括：主軸、架體、圍欄、第一滑動件；所述架體有若干個，其為四分之一圓形，所述圍欄固定于所述架體四周，所述主軸有至少四個，所述若干架體垂直方向固定于主軸，所述主軸沿架體四周設置；所述第一滑動件固定于所述主軸底端；所述第一軌道架對應架體設置于洗碗機內，所述第一滑動件沿第一軌道架移動；所述架體上還設置有卡位件，所述卡位件用于卡扣于旋轉桿上，所述卡位件對應限位器；所述置物架沿第一軌道架移動，置物架移動至洗碗機出口時，所述卡位件卡扣于旋轉桿，置物架繞軸旋轉至碗柜入口；所述碗柜內設置有第二軌道架，所述置物架進入碗柜后卡位件脫離旋轉桿，所述置物架沿軌道架進入碗柜。

作為本發明的一種優選方式，所述底端的架體還設置有若干支撐架，所述支撐架底端設置有萬向輪。

作為本發明的一種優選方式，所述支撐架為前后活動，當所述支撐架受到阻力時將向反向翻折收起，當阻力消失時所述支撐架將彈起。

作為本發明的一種優選方式，所述架體與主軸之間活動連接，所述架體沿主軸上下移動或固定。

作為本發明的一種優選方式，所述限位器與旋轉桿之間活動連接，所述限位器沿旋轉桿上下移動或固定。

作為本發明的一種優選方式，所述主軸間設置有第三軌道架，所述架體下端均設置有第二滑動件，所述架體通過第二滑動件沿第三軌道架移動；所述架體與主軸間無連接。

作為本發明的一種優選方式，所述碗柜與洗碗機的門為單側門，所述門的門軸位于洗碗機與碗柜相鄰的另一側。

作為本發明的一種優選方式，所述洗碗機內還設置有固定架，所述固定架與置物架對應設置，填充洗碗機內空余空間。

本發明實現以下有益效果：

1.將洗碗機與櫥柜結合，將洗碗機內的置物架旋轉至櫥柜內，減少用戶取出餐具與放置餐具的操作；

2.設置活動翻折的支撐架為置物架轉移時提供支撐；

3.將置物架分為可移動的多層，自由選擇需要使用的置物架，且架體可移動，可將餐具直接放置于架體中，再將架體安裝于置物架；

4.在洗碗機中設置固定架，增加空間利用率。

附圖說明

此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本公開的實施例，并于說明書一起用于解釋本公開的原理。

圖1為本發明提供的一種與櫥柜結合的便于放置餐具的清洗裝置的示意圖；

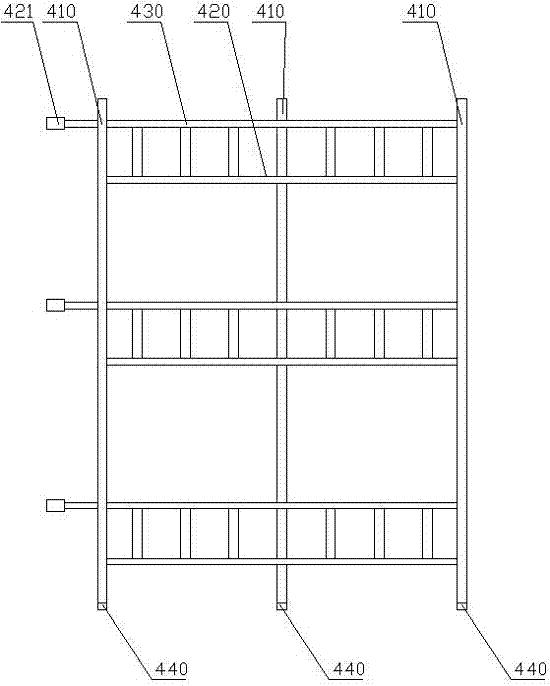

圖2為本發明提供的一種與櫥柜結合的便于放置餐具的清洗裝置的置物架示意圖；

圖3為本發明提供的一種與櫥柜結合的便于放置餐具的清洗裝置的置物架俯視示意圖；

圖4為本發明提供的一種與櫥柜結合的便于放置餐具的清洗裝置的第一軌道架與第二軌道架示意圖；

圖5為本發明提供的第二種與櫥柜結合的便于放置餐具的清洗裝置的置物架示意圖；

圖6為本發明提供的第三種與櫥柜結合的便于放置餐具的清洗裝置的洗碗機內俯視示意圖；

圖7為本發明提供的第三種與櫥柜結合的便于放置餐具的清洗裝置的置物架示意圖。

其中：1.洗碗機、2.碗柜、3.第一軌道架、4.置物架、410.主軸、420.架體、421.卡位件、430.圍欄、440.第一滑動件、5.旋轉桿、510.限位器、6.第二軌道架、7.支撐架、8.萬向輪、9.第三軌道架、10.第二滑動件、11.固定架。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、

“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。

實施例一

參考圖1-4，圖1為本發明提供的一種與櫥柜結合的便于放置餐具的清洗裝置的示意圖；圖2為本發明提供的一種與櫥柜結合的便于放置餐具的清洗裝置的置物架示意圖；圖3為本發明提供的一種與櫥柜結合的便于放置餐具的清洗裝置的置物架俯視示意圖；圖4為本發明提供的一種與櫥柜結合的便于放置餐具的清洗裝置的第一軌道架與第二軌道架示意圖。

具體的，一種與櫥柜結合的便于放置餐具的清洗裝置，包括：洗碗機1、碗柜2，還包括：第一軌道架3、置物架4、旋轉桿5；所述洗碗機1與碗柜2相鄰設置；所述旋轉桿5為光滑軸體，固定于洗碗機1與碗柜2相鄰處，所述旋轉桿5高度與碗柜2一致，所述旋轉桿5上設置有若干限位器510；所述置物架4用于放置餐具，所述置物架4包括：主軸410、架體420、圍欄430、第一滑動件440；所述架體420有若干個，其為四分之一圓形，所述圍欄430固定于所述架體420四周，所述主軸410有至少四個，所述若干架體420垂直方向固定于主軸410，所述主軸410沿架體420四周設置；所述第一滑動件440固定于所述主軸410底端；所述第一軌道架3對應架體420設置于洗碗機1內，所述第一滑動件440沿第一軌道架3移動；所述架體420上還設置有卡位件421，所述卡位件421用于卡扣于旋轉桿5上，所述卡位件421對應限位器510；所述置物架4沿第一軌道架3移動，置物架4移動至洗碗機1出口時，所述卡位件421卡扣于旋轉桿5，置物架4繞軸旋轉至碗柜2入口；所述碗柜2內設置有第二軌道架6，所述置物架4進入碗柜2后卡位件421脫離旋轉桿5，所述置物架4沿軌道架進入碗柜2。

其中，所述洗碗機1與碗柜2相鄰設置，其相鄰位置有旋轉桿5，所述旋轉桿5可與洗碗機1及碗柜2整體結合，旋轉桿5僅上下兩端與洗碗機1及碗柜2固定，其為光滑軸體，所述旋轉桿5上設置有若干限位器510。

所述置物架4包括主軸410、架體420、圍欄430，所述主軸410垂直設置，架體420水平固定于主軸410上，若干架體420形成上下多層結構，若干主軸410圍繞架體420固定，形成多層架，所述圍欄430固定于架體420外緣。其中所述主軸410至少有四個，在本實施例中設置為四個，所述若干架體420，在本實施例中設置為三個。另外，所述架體420的形狀為四分之一圓形，其半徑不超過洗碗機1出口的寬度，保證架體420在旋轉的過程中的順利活動，所述主軸410固定于架體420的三個轉折點，另一主軸410固定于弧邊，保證整體結構的穩定性。所述架體420的圓心設置于旋轉桿5一側，便于置物架4滑出后的后續操作。

所述架體420上還設置有卡位件421，所述卡位件421固定于架體420靠近旋轉桿5一側，所述卡位件421可與限位器510結合，將置物架4與旋轉桿5結合，當置物架4旋轉時，卡位件421在限位器510上可順利旋轉，當置物架4至正確位置時，用戶可將卡位件421自限位器510上脫出。

所述主軸410底端設置有第一滑動件440，所述洗碗機1內設置有第一軌道架3，所述第一軌道架3對應第一滑動件440設置，其路線為置物架4離開洗碗機1內并繞旋轉桿5旋轉路線，所第一滑動件440可在第一軌道架3內移動，所述碗柜2內設置有第二軌道架6，所述置物架4進入碗柜2后，第一滑動件440嵌入第二軌道架6，第一滑動件440沿第二軌道架6移動，所述第二軌道架6的路線為置物架4旋轉到位后脫離限位器510并向碗柜2內移動的路線，其對應第一滑動件440設置，第一滑動件440也可在第二軌道架6內移動。

值得一提的是，第一軌道架3與第二軌道架6路線不同，去區別在于，第一軌道架3包括置物架4繞旋轉桿5旋轉的路線，第二軌道架6為置物架4脫離旋轉桿5并平移推入碗柜2的路線。

在實際應用中，所述置物架4從消毒柜內平移滑出，當卡扣件至限位器510位置時，置物架4向旋轉桿5移動，當卡扣件與限位器510卡扣后，置物架4沿第一軌道架3旋轉，當置物架4旋轉至碗柜2入口時，將卡扣件脫離限位器510，并沿第二軌道架6向內滑動。

實施例二

參考圖5，圖5為本發明提供的第二種與櫥柜結合的便于放置餐具的清洗裝置的置物架示意圖。

本實施例與上述第一實施例基本相同，不同之處在于，所述底端的架體420還設置有若干支撐架7，所述支撐架7底端設置有萬向輪8。

作為本發明的一種優選方式，所述支撐架7為前后活動，當所述支撐架7受到阻力時將向反向翻折收起，當阻力消失時所述支撐架7將彈起。

作為本發明的一種優選方式，所述架體420與主軸410之間活動連接，所述架體420沿主軸410上下移動或固定。

作為本發明的一種優選方式，所述限位器510與旋轉桿5之間活動連接，所述限位器510沿旋轉桿5上下移動或固定。

其中，所述位于底端的架體420還設置有支撐架7，所述支撐架7的底端設置萬向輪8，所述支撐架7為活動翻折，其可通過彈簧實現向受到阻力的反方向翻折，當置物架4在洗碗機1或碗柜2內時，所述支撐架7受力呈翻折狀態，當所述置物架4滑出洗碗機1或碗柜2內部時，所述支撐架7不受洗碗機1或碗柜2的下部的壓力，其恢復垂直狀態，為置物架4提供支撐力。

優選的，所述架體420與主軸410互相獨立，兩者活動連接，主軸410之間互相固定，所述架體420沿主軸410上下移動或固定，兩者可通過扳扣活動連接，當扳扣開啟時，架體420可在主軸410上下移動，當扳扣扣緊時，架體420相對主軸410固定。通過扳扣，將架體420在主軸410上移動，位不同大小的餐具靈活地提供不同的空間，當餐具放置結束后，也可通過調節架體420的位置調整洗碗機1內的空間。

另外，所述限位器510相應地可沿旋轉桿5上下移動或固定，所述限位器510可旋擰自鎖。所述限位器510通過旋松，可與旋轉桿5分離，限位器510在旋轉桿5上下移動調節位置，當調節到適當位置，通過旋緊限位器510，所述限位器510與旋轉桿5相對固定。值得一提的是，所述限位器510須與所述架體420的卡位件421位置對飲，保證在置物架4滑出后，所述卡位件421可與所述限位器510連接。

實施例三

參考圖6-7，圖6為本發明提供的第三種與櫥柜結合的便于放置餐具的清洗裝置的洗碗機內俯視示意圖；圖7為本發明提供的第三種與櫥柜結合的便于放置餐具的清洗裝置的置物架示意圖。

本實施例與上述第一實施例基本相同，不同之處在于，所述主軸410間設置有第三軌道架9，所述架體420下端均設置有第二滑動件10，所述架體420通過第二滑動件10沿第三軌道架9移動；所述架體420與主軸410間無連接。

作為本發明的一種優選方式，所述碗柜2與洗碗機1的門為單側門，所述門的門軸位于洗碗機1與碗柜2相鄰的另一側。

作為本發明的一種優選方式，所述洗碗機1內還設置有固定架11，所述固定架11與置物架4對應設置，填充洗碗機1內空余空間。

其中，所述主軸410之間設置有第三軌道架9，所述架體420下端設置有第二滑動件10，所述第二滑動件10在第三軌道中移動，所述架體420與主軸410分離，架體420可通過第二滑動件10與第三軌道架9實現與主軸410抽屜式的連接。另外，所述主軸相鄰的兩者可通過連接桿互相連接，所述第三軌道架可設置于連接桿上。

優選的，所述碗柜2與洗碗機1為單側門，單側門便于置物架4的轉移，另外，單側門的門軸在遠離旋轉桿5一側。

優選的，所述洗碗機1內還設置有固定架11，所述固定架11固定于洗碗機1內，用于填補洗碗機1內的空間，由于置物架4為四分之一圓形，所述固定架11為異形。

上述實施例只為說明本發明的技術構思及特點，其目的是讓熟悉該技術領域的技術人員能夠了解本發明的內容并據以實施，并不能以此來限制本發明的保護范圍。凡根據本發明精神實質所作出的等同變換或修飾，都應涵蓋在本發明的保護范圍之內。
