本發明涉及燒開水用器具技術領域，具體涉及一種開水裝置。

背景技術：

眾所周知，現在市面上的儲水式開水裝置都存在水還沒燒開就流出來的問題，而且水燒完了要人手去添加，加上有的地方由于自身所處的環境海拔較高，導致水不易沸騰，這些個種種的缺點嚴重的影響人們的日常飲水健康。

技術實現要素：

針對上述技術問題，本發明提供一種開水裝置，能夠使水完全燒開后才流出，而且通過水位控制盒控制水位實現全自動出水。

為解決上述技術問題，本發明采用的一個技術方案是：提供一種開水裝置，所述開水裝置包括：加熱裝置；水位控制盒，所述水位控制盒設置在所述加熱裝置的上方，且與所述加熱裝置相互連通，以通過所述水位控制盒的水位控制所述加熱裝置內保持恒定的冷水供應；開水導出裝置，所述開水導出裝置設置在所述加熱裝置的頂部，當所述加熱裝置內的水沸騰后，通過所述開水導出裝置導出。

其中，所述加熱裝置包括有厚膜發熱體，在所述厚膜發熱體的外圍有導流水道，所述導流水道與進水管道連通。

其中，所述進水管道包括進水管以及設置在所述進水管上的無壓單向閥。

其中，所述導流水道與所述進水管通過進水連接接頭連通。

其中，所述加熱裝置上還設置有溫控開關。

其中，所述加熱裝置還包括外殼。

其中，所述開水導出裝置包括開水導出管，所述開水導出管頂部開水溢水位高于所述水位控制盒的水位線，所述開水導出管連通開水儲水池，開水通過所述開水溢水位溢出，并通過所述開水儲水池底部開水出水口流出。

其中，所述水位控制盒底部分別設置有進水口和回水口，所述進水口與所述進水管道的入口連通。

其中，所述水位控制盒還設置有水位控制板。

其中，所述水位控制盒頂部與所述開水儲水池的頂部持平，且在所述水位控制盒頂部設置有盒蓋，通過所述盒蓋同時蓋合所述開水儲水池和所述水位控制盒。

本發明的有益效果是：區別于現有技術的情況，本實施例獨有的水位控制盒的結構，不用智能控制水位，僅利用重力、液壓傳遞的物理特性就可以控制該開水裝置的水位，使開水裝置可以源源不斷的有開水流出。

附圖說明

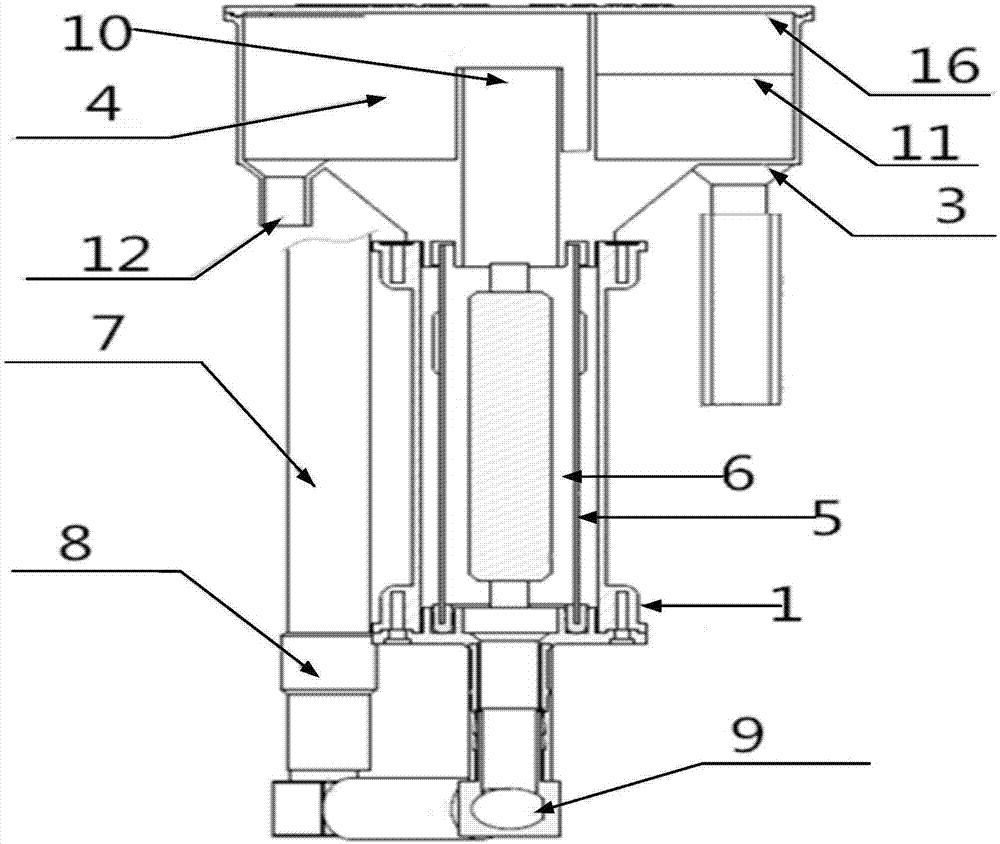

圖1是本發明實施例的結構的示意圖；

圖2是本發明實施例的結構的另一視角的示意圖；

圖3是本發明實施例開水導出裝置和水位控制盒的結構示意圖；

圖中標號說明：1加熱裝置、2溫控開關、3水位控制盒、4開水導出裝置、5厚膜發熱體、6導流水道、7進水管、8無壓單向閥、9進水連接接頭、10開水導出管、11水位控制盒的水位線、12開水出水口、13進水口、14回水口、15水位控制板、16盒蓋。

具體實施方式

為了便于理解本發明，下面將參照相關附圖對本發明進行更全面的描述。附圖中給出了本發明的較佳的實施例。但是，本發明可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本發明的公開內容的理解更加透徹全面。

需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語“垂直的”、“水平的”、“左”、“右”以及類似的表述只是為了說明的目的。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本發明的技術領域的技術人員通常理解的含義相同。本文中在本發明的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本發明。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的和所有的組合。

請參閱圖1，如圖所示，本實施例開水裝置包括：加熱裝置1，加熱裝置1包括外殼，其中，加熱裝置1上還設置有溫控開關2；水位控制盒3，水位控制盒3設置在加熱裝置1的上方，且與加熱裝置1相互連通，以通過水位控制盒3的水位控制加熱裝置1內保持恒定的冷水供應；開水導出裝置4，開水導出裝置4設置在加熱裝置1的頂部，當加熱裝置1內的水沸騰后，通過開水導出裝置4導出。

其中，加熱裝置1包括有厚膜發熱體5，在厚膜發熱體的外圍有導流水道6，導流水道6與進水管道連通，需要說明的是，導流水管6使冷水在貼近發熱管壁內流動，減少管內水量，縮短水燒至沸騰的時間，達成1s-2s出開水的目的。

還有，進水管道包括進水管7以及設置在進水管上的無壓單向閥8，導流水道6與所述進水管通過進水連接接頭9連通。

其中，開水導出裝置包括開水導出管10，開水導出管10頂部開水溢水位高于水位控制盒的水位線11，開水導出管10連通開水儲水池，開水通過開水溢水位溢出，并通過開水儲水池底部開水出水口12流出。

其中，水位控制盒3底部分別設置有進水口13和回水口14，進水口13與所述進水管道的入口連通，另外，水位控制盒3還設置有水位控制板15，而且，水位控制盒3頂部與開水儲水池的頂部持平，且在水位控制盒3頂部設置有盒蓋16，通過盒蓋16同時蓋合開水儲水池和水位控制盒3。

這里，具體展示一下該實施例開水裝置的使用，首先，按通水泵電源，水泵將常溫水從進水口抽入水位控制盒3的水箱內，使常溫水達到水位線11位置，多余的常溫水通過水位控制板15溢出到回水口14，然后流入大水箱，通過這樣的一個回流過程，從而持續維持水位控制盒3的水箱內恒定水位。

接著，當水位控制盒3內有維持恒定液態的水位時，通過液壓原理使垂直放置的加熱裝置1內注入有一定足夠量的冷水，并且通過水位控制盒3控制加熱裝置1液面的高度，需要說明的是，開水導出管10與水位控制板16面相對高度1.5mm左右，這樣可以使得加熱裝置1能長期維持一定高度的水位。

進一步，接通加熱裝置1電源，給加熱裝置1內的冷水加熱，當水加熱到常壓100℃時，利用熱水沸騰的物理特性，沸騰的熱水通過開水導出管10溢出，開水從開水出水口12流出，最后，開水溢出后，通過冷水液面控制及時補充加熱裝置1內冷水，從而達到持續有沸騰的開水流出。

由于只有沸騰的水才能翻越管壁流出，從而達到了流出的水100％達到98℃以上，從而避免了類似其他即熱水飲水機總有一部分未達到沸騰的水流出，而且，該開水裝置通過控制管內水的存量(10-30ml)達到很短時間內(1-3秒)內就有開水流出的目的。

該開水裝置由于充分利用水沸騰的物理特性，所以本裝置適合所有的海拔高度，加上該裝置不用智能控制水位，僅利用重力、液壓傳遞，水沸騰的物理特性便可達到持續燒出100％開水的目的。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。

技術特征：

技術總結
本發明公開了一種開水裝置，開水裝置包括加熱裝置；水位控制盒，水位控制盒設置在加熱裝置的上方，且與加熱裝置相互連通，以通過水位控制盒的水位控制加熱裝置內保持恒定的冷水供應；開水導出裝置，開水導出裝置設置在加熱裝置的頂部，當加熱裝置內的水沸騰后，通過開水導出裝置導出，通過這樣的方式，能夠使水完全燒開后才流出，而且通過水位控制盒控制水位實現全自動出水。

技術研發人員：江樹林
受保護的技術使用者：江樹林
技術研發日：2017.07.19
技術公布日：2017.09.08
