本發明涉及榨汁機領域，具體涉及一種便于攜帶的榨汁杯套件。

背景技術：

隨著社會的發展進步，現在出行旅游的人越來越多，都會隨身帶一個水杯，用來補充身體的水分。但是當人們?cè)谝巴饴端藁蛘哂瓮娴臅r(shí)候，想喝一點新鮮的果汁不容易，因?yàn)槟壳暗恼ブ瓩C(jī)一方面比較大，比較笨重，另外一方面，現有的榨汁機需要連接電源，不易外帶。

技術實現要素：

本發明的目的在于提供一種便于攜帶的榨汁杯套件，用以解決現有技術中的榨汁機因體積大、需要插電給人們帶來各種不便的問題。

本發明提供了一種便于攜帶的榨汁杯套件，包括榨汁杯及與該榨汁杯可拆卸連接的主機，所述主機頂端設置電源輸出卡口，所述主機側面設置充電接口，所述主機內部設置電池，所述充電接口和電源輸出卡口均與電池連接；所述榨汁杯包括杯身，與杯身的杯口擇一螺紋連接的杯蓋、榨汁蓋和加熱蓋，所述榨汁蓋和加熱蓋外側底端均設置電源接入卡口，所述電源接入卡口與電源輸出卡口旋擰配合連接。

進一步的，所述榨汁蓋內側設置若干刀片，所述刀片通過轉動頭連接在榨汁蓋上。

進一步的，所述加熱蓋內側底端設置加熱器。

進一步的，所述主機側面設置固定支架。

進一步的，所述主機側面沿縱向設置支架卡槽。

進一步的，所述主機側面設置炫彩燈及炫彩燈開關。

進一步的，所述主機側面設置路由器網線接入口。

進一步的，所述主機內設置音樂播放組件，所述主機側面設置usb接口。

采用上述本發明技術方案的有益效果是：

該榨汁杯套件通過榨汁杯和主體的合理設計，減少了設備體積，便于攜帶，而且操作簡單，只需要扭一扭將電源接入卡口與電源輸出卡口配合連接即可實現榨汁功能；設置加熱蓋，可以加熱果汁；設置炫彩燈，野外夜晚的時候，可以增加周圍的氛圍；設置音樂播放組件，具有自動播放音樂的功能。

附圖說明

圖1為本發明主機結構示意圖；

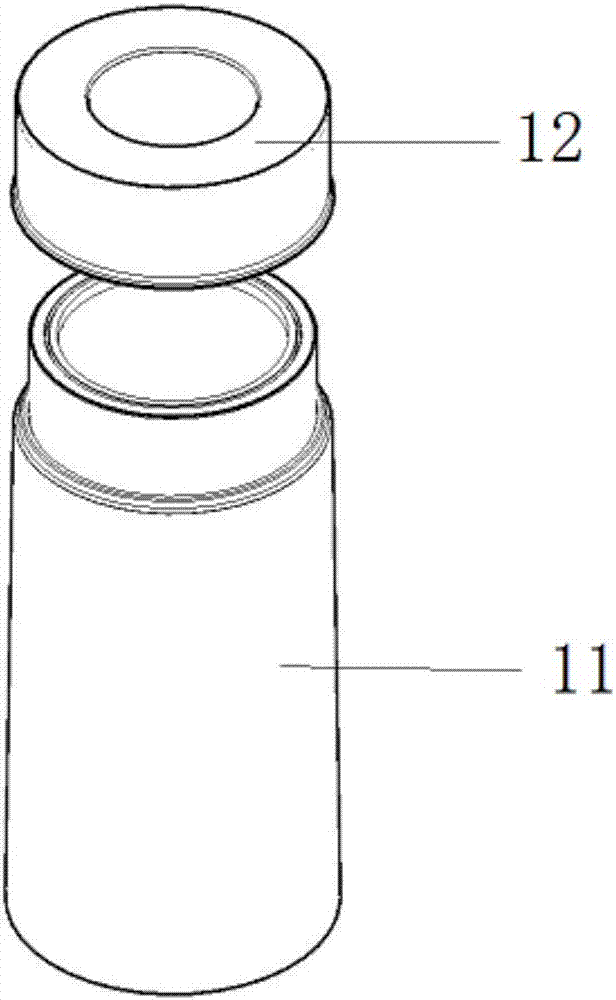

圖2為本發明一種榨汁杯分解結構示意圖；

圖3為本發明榨汁蓋結構示意圖；

圖4為本發明加熱蓋結構示意圖；

圖5為本發明榨汁蓋或加熱蓋底面結構示意圖；

附圖中，各標號所代表的部件列表如下：

1、電源輸出卡口，2、充電接口，3、刀片，4、加熱器，5、電源接入卡口，11、杯身，12、杯蓋，13、榨汁蓋，14、加熱蓋，15、固定支架，16、支架卡槽，17、炫彩燈，18、路由器網線接入口，19、usb接口。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。

如圖1-5所示，本發明提供了一種便于攜帶的榨汁杯套件，包括榨汁杯及與該榨汁杯可拆卸連接的主機，所述主機頂端設置電源輸出卡口1，所述主機側面設置充電接口2，所述主機內部設置電池，所述充電接口2和電源輸出卡口1均與電池連接；所述榨汁杯包括杯身11，與杯身11的杯口擇一螺紋連接的杯蓋12、榨汁蓋13和加熱蓋14，所述榨汁蓋13和加熱蓋14外側底端均設置電源接入卡口，所述電源接入卡口與電源輸出卡口1旋擰配合連接。該實施例中，提前通過充電接口2給主機中的電池充電，在戶外榨汁使用時，將榨汁蓋13連接在裝有水果的杯身11上，然后將榨汁蓋13的電源接入卡口5與主機的電源輸出卡口1旋擰配合連接，主機提供電源，實現榨汁功能；相應的，當需要加熱時，將榨汁蓋13替換為加熱蓋14；此外，還設置杯蓋12實現果汁的密封。

在上述實施例中，具體的，所述榨汁蓋13內側設置若干刀片3，所述刀片3通過轉動頭連接在榨汁蓋13上；所述加熱蓋14內側底端設置加熱器4。

優選的，所述主機側面設置固定支架15；所述主機側面沿縱向設置支架卡槽16，可以將輔助固定架滑動安裝在支架卡槽16中。

優選的，所述主機側面設置炫彩燈17及炫彩燈17開關，打開炫彩燈17開關，炫彩燈17亮。

優選的，所述主機側面設置路由器網線接入口18。

優選的，所述主機內設置音樂播放組件，所述主機側面設置usb接口19，將下載好音樂的u盤，插入到usb接口19，主機自動實現播放功能，還可以連接手機或電腦，播放手機或電腦中的音樂，此外，該usb接口與主機內的電池連接，可以通過usb接口連接其他設備為其充電，即可以作為移動電源使用。

該榨汁杯套件通過榨汁杯和主體的合理設計，減少了設備體積，便于攜帶，而且操作簡單，只需要扭一扭將電源接入卡口與電源輸出卡口配合連接即可實現榨汁功能；設置加熱蓋，可以加熱果汁；設置炫彩燈，野外夜晚的時候，可以增加周圍的氛圍；設置音樂播放組件，具有自動播放音樂的功能。

最后應說明的是：以上各實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的范圍。

技術特征：

技術總結
本發明涉及一種便于攜帶的榨汁杯套件，包括榨汁杯及與該榨汁杯可拆卸連接的主機，所述主機頂端設置電源輸出卡口，所述主機側面設置充電接口，所述主機內部設置電池，所述充電接口和電源輸出卡口均與電池連接；所述榨汁杯包括杯身，與杯身的杯口擇一螺紋連接的杯蓋、榨汁蓋和加熱蓋，所述榨汁蓋和加熱蓋外側底端均設置電源接入卡口，所述電源接入卡口與電源輸出卡口旋擰配合連接。該榨汁杯套件通過榨汁杯和主體的合理設計，減少了設備體積，便于攜帶，而且操作簡單，只需要扭一扭將電源接入卡口與電源輸出卡口配合連接即可實現榨汁功能。

技術研發人員：洪杭峰;許邯;楊歐
受保護的技術使用者：相匯網絡科技（杭州）有限公司
技術研發日：2017.07.21
技術公布日：2017.09.12
