本發明涉及一種整合櫥柜，具體涉及一種單側旋轉整合櫥柜。

背景技術：

據研究調查，在社會老齡化日益加劇的背景下，隨著經濟發展，物質水平提高，廚衛設施更新換代快，但是對于殘障人士和老年人而言，宜用易用的廚房設施并不多見，導致殘障人士和老年人使用廚房極不方便，甚至存在安全隱患。就目前的廚房而言，主要存在以下缺點：一、臺面高度固定化，太高夠不到，太低又增加身體疲勞；二、缺少必要的容腿空間，不利于烹飪操作；三、儲藏區設計不合理，不利于殘障人、老年人取放物品；四、缺少必要的助力支撐裝置。

技術實現要素：

針對上述現有技術存在的問題，本發明提供一種單側旋轉整合櫥柜，臺面高度可以靈活調節，儲物柜高度可調節，方便殘障人士和老年人使用，不使用時可以整合成一個柜體，節省空間。

為了實現上述目的，本發明采用的技術方案是：一種單側旋轉整合櫥柜，包括強力風管、熱力風管、閥門和空氣過濾減壓閥，熱力風管位于運輸膠帶上方，強力風管位于機頭滾筒下方，強力風管上方開設有若干風孔，相鄰風孔間隙相等，均勻布滿在強力風管上，風孔平行于機頭滾筒且位于同一直線上，熱力風管下方開設有風孔，強力風管、熱力風管上設有閥門，強力風管上設有空氣過濾減壓閥，空氣過濾減壓閥位于強力風管吹風部分后端。

進一步的，所述的閥門為電磁閥，電磁閥與控制器或者膠帶輸送機信號機連接。

進一步的，所述的熱力風管由熱力分管和熱力主管組成，熱力分管有兩個，兩個熱力分管均位于運輸膠帶上方且均與熱力主管聯通，兩個熱力分管平行且之間留有間隙。

進一步的，還包括噴淋管，噴淋管設置在運輸膠帶下方，位于強力風管的后方，噴淋管上方開設有噴淋口。

與現有技術相比本發明在社會老齡化日益加劇的背景下，充分考慮健全人士和殘障人士的不同烹飪需求，旨在提高廚房的使用體驗，符合健全人群以及行為障礙人群的不同人體尺寸，規避廚房的安全隱患，關愛弱勢全體，節約室內空間，更大程度上做到廚房的通用性和易用性；高柜區、臺面區高度可調節，儲物柜高度也可調節，不使用時存放在地柜區和高柜區內；本發明可由一個閉合整體變為一字型或l型櫥柜使用，使用時設計合理，使用人群廣泛，不使用時占用空間小。

附圖說明

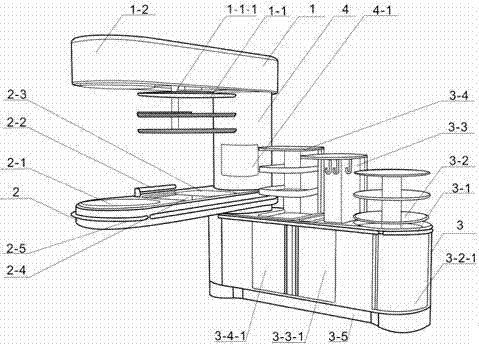

圖1為本發明展開狀態結構示意圖。

圖2為本發明柜門開啟狀態示意圖。

圖3為本發明閉合狀態結構示意圖。

圖4為本發明上升狀態示意圖。

圖5為本發明上升與旋轉結構示意圖。

圖中：1.高柜區，1-1.可升降式儲物架，1-1-1.升降滑桿，1-2.可升降式吸油煙機，2.臺面區，2-1.電磁烹飪臺面，2-2.隱藏式水龍頭，2-3.滑動砧板，2-4.水池，2-5.安全扶手，3.地柜區，3-1.安全扶手，3-2.可升降式酒柜，3-2-1.酒柜柜門，3-3.可升降式置物架，3-3-1.物架柜門，3-4.可升降式碗柜，3-4-1.碗柜柜門，3-5.容腳空間，4.旋轉升降柱，4-1.隱藏式冰箱，4-2.旋轉升降機構，4-2-1.第一升降桿，4-2-2.第一旋轉鍵，4-2-3.第二升降桿，4-2-4.第二旋轉鍵。

具體實施方式

下面結合附圖對本發明作進一步說明。

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1所示，本發明包括高柜區1、臺面區2、地柜區3和旋轉升降柱4；

地柜區3內部設有可升降式酒柜3-2、可升降式置物架3-3和可升降式碗柜3-4，可升降式酒柜3-2、可升降式置物架3-3和可升降式碗柜3-4回縮時三者的頂面與地柜區3的上表面在同一水平面上，地柜區3上部外側邊緣設有安全扶手3-1，地柜區3下部向內開設有容腳空間3-5；

臺面區2內部設有電磁烹飪臺面2-1、滑動砧板2-3、水池2-4和隱藏式水龍頭2-2，隱藏式水龍頭2-2設置在水池2-4的前方，滑動砧板2-3置于水池2-4上方，可左右滑動，臺面區2外側面設有安全扶手2-5，電磁烹飪臺面2-1位于臺面區2外側的一端；

高柜區1內部設有可升降式儲物架1-1和可升降式吸油煙機1-2，可升降式吸油煙機1-2位于臺面區2外側的一端，當進行烹飪操作時，自動感應下降并開啟，進行吸油煙操作；地柜區3一端內部設有旋轉升降柱4，臺面區2、高柜區1的一端與旋轉升降柱4連接。

地柜區3為本發明的基座，地柜區3一端內部設有旋轉升降柱4，臺面區2、高柜區1的一端與旋轉升降柱4連接，旋轉升降柱4可以上下升降，與臺面區2、高柜區1連接的部位可以旋轉，因此，臺面區2、高柜區1依靠旋轉升降柱4可以上下移動和旋轉；本發明可由一個閉合整體變為一字型或l型廚房。

旋轉升降柱4的高度與地柜區3、臺面區2、高柜區1的高度之和相等，而且地柜區3、臺面區2、高柜區1橫切面的形狀尺寸相同，如圖3所示，不使用時，旋轉升降柱4為回縮狀態，高柜區1、臺面區2、地柜區3依次疊落，本發明整體呈密封的柜子狀，大大減少了廚房所占空間；使用時，先將旋轉升降柱4升起來，然后根據需要旋轉高柜區1、臺面區2至合適的角度，高柜區1、臺面區2可感應使用者的身體尺寸，上升至適宜高度，便于使用者操作，烹飪所需的用具放在可升降式酒柜3-2、可升降式置物架3-3、可升降式碗柜3-4和可升降式儲物架1-1中，使用時，只需將可升降式酒柜3-2、可升降式置物架3-3、可升降式碗柜3-4升起來，將可升降式儲物架1-1降下來即可，此時，所需要的用具高度正好處于人站立時手所能直接觸及的高度，人不需要下蹲、彎腰或者墊腳，減輕了人在烹飪時的勞動強度；旋轉升降柱4內部設有隱藏式冰箱4-1，冰箱門表面與旋轉升降柱4表面重合，滑動砧板2-3、水池2-4位于隱藏式冰箱4-1和電磁烹飪臺面2-1中間位置，從隱藏式冰箱4-1中拿出的食材直接可以在水池2-4中清洗然后在滑動砧板2-3上切剁，使用電磁烹飪臺面2-1時，旋轉臺面區2，切換工作位，可同時進行多項烹飪操作，將電磁烹飪臺面2-1設置在最外側不僅科學的統籌了烹飪程序，還防止烹飪時的高溫和油煙影響了隱藏式冰箱4-1的使用；可升降式吸油煙機1-2位于電磁烹飪臺面2-1正上方，吸油煙效果最佳；本發明使用狀態可以靈活選擇，如圖4所示，當僅需洗切或烹飪較少食材時，僅需將高柜區1、臺面區2上升，無需旋轉，就可進行，省時省空間。

在社會老齡化日益加劇的背景下，本發明設計充分考慮到健全人士、老年人和殘障人士的不同烹飪需求，旨在提高廚房的利用率，提高廚房使用體驗，關愛弱勢群體，更大程度上體現廚房的通用性與易用性。

以行動遲緩、行動不穩的老年人為例，地柜區3上部外側邊緣設有安全扶手3-1、臺面區2外側面設有安全扶手2-5，老年人可以在需要的時候手扶著扶手移動，增加安全性，對于坐著輪椅的殘障人士而言，地柜區3下部向內開設有容腳空間3-5，可以給殘障人士的腿部留有足夠的空間，使其靠近櫥柜，方便放取物品，如圖2所示，由于坐著輪椅，高度過高的物品放取較為困難，因此地柜區3外側面對應的設有酒柜柜門3-2-1、物架柜門3-3-1和碗柜柜門3-4-1，打開相應的柜門就可以直接放取所需的物品，無需再升起可升降式酒柜3-2、可升降式置物架3-3或是可升降式碗柜3-4，同樣的，安全扶手也可以為坐輪椅的殘障人士提供抓握的點，方便其移動。

如圖5所示，旋轉升降柱4軸心處設置有旋轉升降機構4-2，旋轉升降機構4-2內部套嵌兩節升降桿，第一升降桿4-2-1上部外側設有第一旋轉鍵4-2-2，第二升降桿4-2-3上部外側設有第二旋轉鍵4-2-4，臺面區2、高柜區1分別與第一旋轉鍵4-2-2、第二旋轉鍵4-2-4連接，可升降式酒柜3-2、可升降式置物架3-3、可升降式碗柜3-4、可升降式儲物架1-1分別通過升降滑桿1-1-1與地柜區3、高柜區1連接，正常的人使用本發明時，旋轉升降柱4的升降，高柜區1和臺面區2的旋轉，可升降式酒柜3-2、可升降式置物架3-3、可升降式碗柜3-4、可升降式儲物架1-1的升降均可以手動完成，考慮到殘障人士和老年人的特殊情況，臺面區2上設置有開關，開關可以控制旋轉升降機構4-2和升降滑桿1-1-1的運動，方便殘障人士和老年人使用。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其它的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

以上所述，僅為本發明的較佳實施例，并不用以限制本發明，凡是依據本發明的技術實質對以上實施例所作的任何細微修改、等同替換和改進，均應包含在本發明技術方案的保護范圍之內。
