本發明涉及信箱技術領域，特別涉及一種信箱裝置。

背景技術：

信箱是一種信件存放設備，其功能也越來越完善，為了方便人們存取信件，一些大型的信箱上會安裝節能燈，從而方便人們夜間存取信件，現有的節能燈在安裝時需要預先在信箱箱體上預埋螺栓或者用膨脹螺釘敲打進箱體中而將節能燈固定，這樣的固定方式不僅會對箱體造成損壞，而且安裝操作繁瑣，不易于節能燈損壞后的快速更換，另外，現有的節能燈在固定安裝時容易發生觸電事故，存在較大的安全隱患。

技術實現要素：

本發明要解決的技術問題是提供一種信箱裝置，其能夠解決上述現在技術中的問題。

為解決上述問題，本發明采用如下技術方案：本發明的一種信箱裝置，包括信箱箱體和安裝殼套和用以與所述安裝殼套配合連接的節能燈，所述信箱箱體中等距橫向分布有多組隔板，每組隔板之間安裝有信盒，所述節能燈右端面中央設置有鎖條，所述鎖條右端面中央設置有第一碰塊，所述鎖條中設置有上下通透的鎖槽，所述安裝殼套左端面上設置有腔體，所述腔體的右端壁中央設置有第一進電口，所述安裝殼套中前后對立設置有左端與所述腔體通聯的兩個滑體槽，兩個所述滑體槽中對立設置有兩個滑體，兩個所述滑體槽之間從左到右依次通聯設置有第一過孔、第二過孔和第三過孔，兩個所述滑體中每個的內側端面上從左到右設置有第一凸桿、第一凸柄和第二凸桿，所述第一凸桿和第一凸柄的內側端左邊分別設置有第一斜坡面和第二斜坡面，所述第二凸桿的內側端右邊設置有第三斜坡面，所述第一過孔中設置有連接兩個所述滑體的第一彈件，所述第二過孔左端壁中央設置有進電沉口，所述進電沉口中設置有可左右平移的進電塊，所述進電塊右端面的上下兩側對立設置有用以與所述第二斜坡面平移配合連接的第二導接面，所述進電塊左端面中央設置有第二碰塊，所述進電沉口左端壁中央設置有用以與所述第二碰塊配合連接的第二進電口，所述進電沉口左端壁上下兩側對立設置有兩個彈件槽，兩個所述彈件槽中均設置有第二彈件且兩個所述第二彈件均與所述進電塊固定連接，所述第三過孔右端壁中設置有開鎖部件。

作為優選的技術方案，述開鎖部件包括與所述第三過孔通聯的滑運槽，所述滑運槽中設置有可左右平移的滑運塊，所述滑運塊左端面的上下兩側對立設置有用以與所述第三斜坡面平移配合連接的第三導接面，所述滑運塊右端面配合有一螺桿，所述螺桿與設置在所述滑運槽右端壁中的驅使機動力連接，所述第三斜坡面與所述第三導接面的傾斜角度相同。

作為優選的技術方案，所述鎖條左端面的上下兩側對立設置有用以與所述第一斜坡面平移配合連接的第一導接面，所述第一導接面與所述第一斜坡面的傾斜角度相同，所述第二斜坡面與所述第二導接面的傾斜角度相同。

作為優選的技術方案，所述第一進電口與所述第二進電口電連接，所述進電塊與電源連接。

作為優選的技術方案，兩個所述滑體與各自對應的所述滑體槽平移配合連接，兩個所述第一凸桿的長度與所述鎖槽的長度相同，所述鎖條與所述腔體的體積相同。

作為優選的技術方案，所述第一彈件的彈性力大于兩個所述第二彈件的彈性力之和。

作為優選的技術方案，所述滑體、第一凸桿、第一凸柄和所述第二凸桿固定連接，所述第一凸桿與所述第二凸桿對立設置。

本發明的有益效果是：

1.通過向右推動節能燈使得鎖條插入腔體中配合連接，從而使得兩個滑體克服第一彈件的彈性力而向各自對應的滑體槽的外側平移，當滑體的外側端面與滑體槽的外側端壁抵接時，第一碰塊與第一進電口配合連接，兩個第一凸桿均與鎖槽相對，進電塊由于兩個第二彈件的彈性力而被向右推動而伸入到第二過孔中，第二碰塊脫離與第二進電口的配合連接，而后由于第一彈件的彈性力將兩個滑體向滑體槽的內側端拉動，從而使得兩個第一凸桿均插入到鎖槽中以將鎖條鎖定在腔體中，即將節能燈固定在位，兩個第一凸柄再次相互靠近抵接，從而將進電塊向左推動克服兩個第二彈件的彈性力，從而使得第二碰塊插入到第二進電口中配合連接，使得第一進電口繼續處于通電狀態，從而為節能燈通電；無論是安裝和拆卸節能燈，第一進電口都會先斷電，從而避免了在安裝和拆卸節能燈時發生觸電事故，大大減少了工人在安裝和拆卸節能燈時發生的觸電事故，增加了本裝置的使用安全性，且鎖條通過兩個第一凸桿鎖定，增加了節能燈通電的穩定性。

2.控制驅使機工作轉動以驅動滑運塊向左平移，從而使得兩個滑體的外側端面與各自對應的滑體槽的外側端壁抵接，即將鎖條解鎖，而后拔出鎖條即可，鎖條拔出后，控制驅使機工作反轉，使得滑運塊縮回到滑運槽中，以使得本裝置恢復到初始位置狀態，以便于對節能燈進行更換，節能燈更換操作簡單且方便，無需專業人員即可對節能燈進行更換。

3.本發明結構簡單，安全可靠，操作簡單方便，節能燈的安裝和拆卸效率高，有效避免了在安裝和拆卸節能燈時發生觸電事故，增加了節能燈和信箱的使用壽命。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

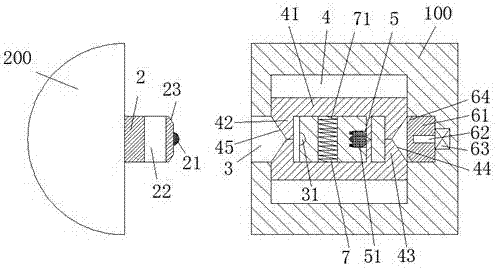

圖1為本發明信箱裝置中安裝殼套和節能燈的結構示意圖；

圖2為圖1中鎖條被鎖定時的結構示意圖；

圖3為圖1中鎖條被解鎖時的結構示意圖；

圖4為本發明的主視圖。

具體實施方式

下面結合附圖對本發明的優選實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

參閱圖1-4所示的一種信箱裝置，包括信箱箱體101和安裝殼套100和用以與所述安裝殼套100配合連接的節能燈200，所述信箱箱體101中等距橫向分布有多組隔板102，每組隔板102之間安裝有信盒103，所述信盒103用以存放信件，所述節能燈200右端面中央設置有鎖條2，所述鎖條2右端面中央設置有第一碰塊21，所述鎖條2中設置有上下通透的鎖槽22，所述安裝殼套100左端面上設置有腔體3，所述腔體3的右端壁中央設置有第一進電口31，所述安裝殼套100中前后對立設置有左端與所述腔體3通聯的兩個滑體槽4，兩個所述滑體槽4中對立設置有兩個滑體41，兩個所述滑體槽4之間從左到右依次通聯設置有第一過孔7、第二過孔8和第三過孔9，兩個所述滑體41中每個的內側端面上從左到右設置有第一凸桿42、第一凸柄48和第二凸桿43，所述第一凸桿42和第一凸柄48的內側端左邊分別設置有第一斜坡面45和第二斜坡面47，所述第二凸桿44的內側端右邊設置有第三斜坡面44，所述第一過孔7中設置有連接兩個所述滑體41的第一彈件71，所述第二過孔8左端壁中央設置有進電沉口5，所述進電沉口5中設置有可左右平移的進電塊51，所述進電塊51右端面的上下兩側對立設置有用以與所述第二斜坡面47平移配合連接的第二導接面54，所述進電塊51左端面中央設置有第二碰塊53，所述進電沉口5左端壁中央設置有用以與所述第二碰塊53配合連接的第二進電口52，所述進電沉口5左端壁上下兩側對立設置有兩個彈件槽55，兩個所述彈件槽55中均設置有第二彈件56且兩個所述第二彈件56均與所述進電塊51固定連接，所述第三過孔9右端壁中設置有開鎖部件。

其中，所述開鎖部件包括與所述第三過孔9通聯的滑運槽6，所述滑運槽6中設置有可左右平移的滑運塊61，所述滑運塊61左端面的上下兩側對立設置有用以與所述第三斜坡面44平移配合連接的第三導接面64，所述滑運塊61右端面配合有一螺桿62，所述螺桿62與設置在所述滑運槽6右端壁中的驅使機63動力連接，所述第三斜坡面44與所述第三導接面64的傾斜角度相同。

其中，所述鎖條2左端面的上下兩側對立設置有用以與所述第一斜坡面45平移配合連接的第一導接面23，所述第一導接面23與所述第一斜坡面45的傾斜角度相同，所述第二斜坡面47與所述第二導接面54的傾斜角度相同。

其中，所述第一進電口31與所述第二進電口52電連接，所述進電塊51與電源連接。從而為所述第一進電口31通電。

其中，兩個所述滑體41與各自對應的所述滑體槽4平移配合連接，兩個所述第一凸桿42的長度與所述鎖槽22的長度相同，所述鎖條2與所述腔體3的體積相同，從而方便所鎖條2插入到所述腔體3中配合。

其中，所述第一彈件71的彈性力大于兩個所述第二彈件的彈性力之和，從而使得所述第一進電口31能夠通電。

其中，所述滑體41、第一凸桿42、第一凸柄48和所述第二凸桿43固定連接，所述第一凸桿42與所述第二凸桿43對立設置。

在初始位置狀態時，所述驅使機63處于停止工作狀態，所述滑運塊61位于所述滑運槽6中，由于所述第一彈件71的彈性力大于兩個所述第二彈件的彈性力之和，此時，所述第一彈件71收縮在所述第一過孔7中，兩個所述滑體41分別與各自對應的所述滑體槽4的內側端壁抵接，兩個所述第一凸桿42的內側端相互抵接，兩個所述第一凸柄48的內側端相互抵接，兩個所述第二凸桿43的內側端相互抵接，從而使得兩個所述第一凸桿42攔截所述腔體3以將所述第一進電口31封閉，從而使得兩個所述第一凸柄48將所述進電塊51向左推動克服兩個所述第二彈件56的彈性力，使得所述第二碰塊53插入到所述第二進電口52中配合連接，從而使得所述第一進電口31處于通電狀態；

需要在信箱箱體中安裝節能燈200時，先將所述鎖條2與所述腔體3對準，而后通過向右推動所述節能燈200使得所述鎖條2逐漸插入所述腔體3中，所述鎖條2插入所述腔體3中后，首先使兩個所述滑體41克服所述第一彈件的彈性力而向各自對應的滑體槽4的外側平移，當所述滑體41的外側端面與所述滑體槽4的外側端壁抵接時，所述第一凸桿42、第一凸柄48和所述第二凸桿43均處于各自對應的滑體槽4中，所述鎖條2剛好插入到所述腔體3中配合連接，所述第一碰塊21與第一進電口31配合連接，兩個所述第一凸桿42均與所述鎖槽22相對，所述進電塊51由于兩個所述第二彈件56的彈性力而被向右推動而伸入到所述第二過孔8中，所述第二碰塊53脫離與所述第二進電口52的配合連接，所述第一進電口31被斷電，而后由于所述第一彈件的彈性力將兩個所述滑體41向所述滑體槽4的內側端拉動，從而使得兩個所述第一凸桿42均插入到所述鎖槽22中以將所述鎖條2鎖定在所述腔體3中，即將節能燈200固定在位，此時，兩個所述第一凸柄48再次相互靠近抵接，從而將所述進電塊51向左推動克服兩個所述第二彈件56的彈性力，從而使得所述第二碰塊53插入到所述第二進電口52中配合連接，使得所述第一進電口31繼續處于通電狀態，從而為節能燈200通電；

在需要對節能燈200進行拆卸更換時，控制所述驅使機55工作轉動以驅動所述滑運塊61向左平移，從而使得兩個所述滑體41的外側端面與各自對應的所述滑體槽4的外側端壁抵接，即將所述鎖條2解鎖，而后拔出所述鎖條2即可，所述鎖條2拔出后，控制所述驅使機55工作反轉，使得所述滑運塊61縮回到所述滑運槽6中，以使得本裝置恢復到初始位置狀態，以便于對節能燈200進行更換，節能燈200更換操作簡單且方便，

本發明的有益效果是：

1.通過向右推動節能燈使得鎖條插入腔體中配合連接，從而使得兩個滑體克服第一彈件的彈性力而向各自對應的滑體槽的外側平移，當滑體的外側端面與滑體槽的外側端壁抵接時，第一碰塊與第一進電口配合連接，兩個第一凸桿均與鎖槽相對，進電塊由于兩個第二彈件的彈性力而被向右推動而伸入到第二過孔中，第二碰塊脫離與第二進電口的配合連接，而后由于第一彈件的彈性力將兩個滑體向滑體槽的內側端拉動，從而使得兩個第一凸桿均插入到鎖槽中以將鎖條鎖定在腔體中，即將節能燈固定在位，兩個第一凸柄再次相互靠近抵接，從而將進電塊向左推動克服兩個第二彈件的彈性力，從而使得第二碰塊插入到第二進電口中配合連接，使得第一進電口繼續處于通電狀態，從而為節能燈通電；無論是安裝和拆卸節能燈，第一進電口都會先斷電，從而避免了在安裝和拆卸節能燈時發生觸電事故，大大減少了工人在安裝和拆卸節能燈時發生的觸電事故，增加了本裝置的使用安全性，且鎖條通過兩個第一凸桿鎖定，增加了節能燈通電的穩定性。

2.控制驅使機工作轉動以驅動滑運塊向左平移，從而使得兩個滑體的外側端面與各自對應的滑體槽的外側端壁抵接，即將鎖條解鎖，而后拔出鎖條即可，鎖條拔出后，控制驅使機工作反轉，使得滑運塊縮回到滑運槽中，以使得本裝置恢復到初始位置狀態，以便于對節能燈進行更換，節能燈更換操作簡單且方便，無需專業人員即可對節能燈進行更換。

3.本發明結構簡單，安全可靠，操作簡單方便，節能燈的安裝和拆卸效率高，有效避免了在安裝和拆卸節能燈時發生觸電事故，增加了節能燈和信箱的使用壽命。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
