本發明涉及智能鍋具技術領域，具體為一種溫度可視的智能不粘鍋。

背景技術：

一日三餐離不開烹煮的鍋，現在市場上出現了很多不粘鍋，大大減輕了清洗的負擔，并且可以讓菜品更加美味，但是對于一些新手而言，他們對炒菜的溫度和時間很難控制，往往都是照著菜譜來做菜，所以在做菜的過程中難免會有一些麻煩，所以需要對不粘鍋進行一些改進，以方便新手進行烹煮。

技術實現要素：

本發明的目的在于提供一種溫度可視的智能不粘鍋，以解決上述背景技術中提出的問題。

本發明提供了一種溫度可視的智能不粘鍋，包括不粘鍋本體，其特征在于：所述不粘鍋本體包括鍋身、鍋柄兩個部分；所述鍋身的內壁分為兩個材質層，分別為不粘涂層和陶瓷面釉傳導涂層；所述不粘涂層的表面涂有一層氟化非晶碳膜；所述鍋柄上螺紋連接有一層耐溫保護玻璃；所述不粘涂層的中央設置有溫度感應夾層；所述溫度感應夾層中設置有耐高溫溫度傳感器；所述鍋柄中設置有信息處理器；所述鍋柄的中央設置有計時模塊。

通過上述技術方案，不粘鍋本體包括鍋身、鍋柄兩個部分，鍋身的內壁分為兩個材質層，分別為不粘涂層和陶瓷面釉傳導涂層，不粘涂層的表面涂有一層氟化非晶碳膜，可以提高不粘的效果，陶瓷面釉傳導涂層讓熱度更加均勻，提高了烹調的美味，耐溫保護玻璃方便查看，且耐高溫，可以提高整體的穩定性，對其中的元件起到保護的作用，溫度感應夾層中的耐高溫溫度傳感器可以感應不粘鍋本體的溫度，方便新手烹煮，耐高溫溫度傳感器將采集到的溫度傳輸到信息處理器中分析后再進行顯示，計時模塊可以計時，方便控制烹煮的時間。

優選的，所述陶瓷面釉傳導涂層設置在不粘涂層的外邊沿，且兩者之間設置有導熱緩沖層。

通過上述技術方案，采用導熱緩沖層可以起到緩沖的作用，且加熱均勻度也提高了不少。

優選的，所述耐高溫溫度傳感器與信息處理器之間電性連接有傳輸線。

優選的，所述鍋柄的背部設置有開關觸點。

通過上述技術方案，采用開關觸點，可以節省電源，實現智能控制。

優選的，所述開關觸點電性連接于信息處理器的輸出端。

優選的，所述開關觸點的輸出端電性連接有溫度顯示器。

通過上述技術方案，采用溫度顯示器顯示實時溫度，方便使用者觀察。

優選的，所述計時模塊上電性連接有計時顯示器。

通過上述技術方案，采用計時顯示器方便查看計時時間，便于控制烹調時間。

優選的，所述計時顯示器的右側電性連接有復位鍵和啟動鍵。

優選的，所述鍋柄的末端設置有電池槽，電池槽的輸出端電性連接于各個用電元件。

與現有技術相比，本發明的有益效果是：此溫度可視的智能不粘鍋結構簡單，操作方便，不粘效果好，清洗方便，導熱性好，溫度可視，可計時控制烹調的時間，智能控制，方便了烹煮的過程，美觀大方，使用年限長。

附圖說明

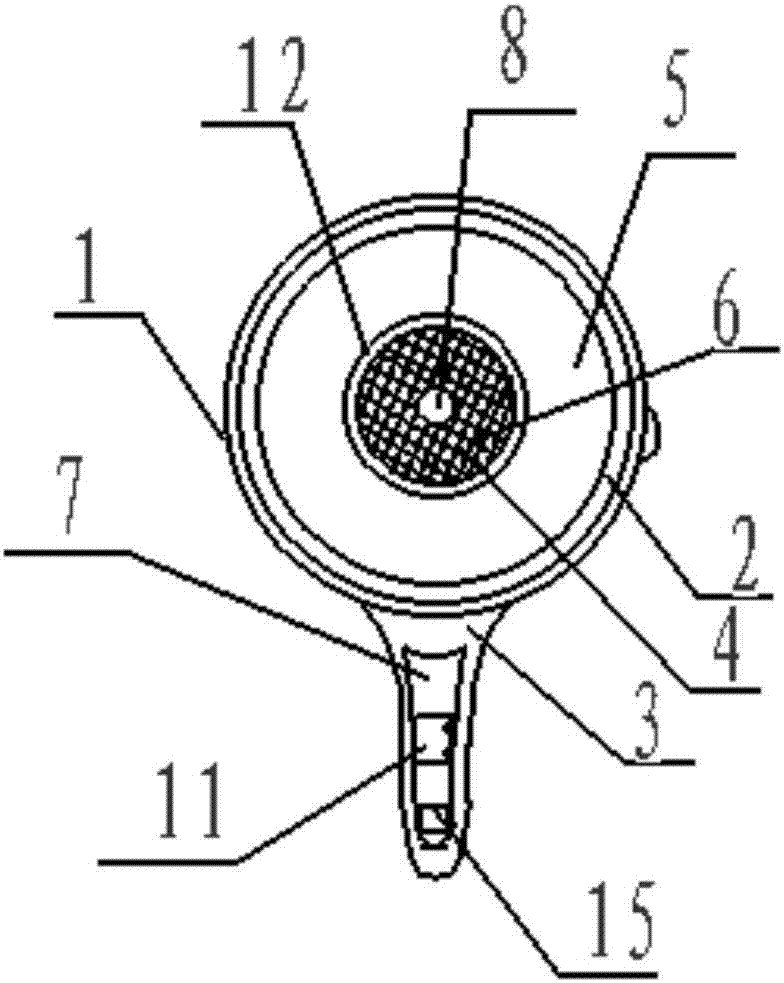

圖1為本發明的整體俯視結構示意圖；

圖2為本發明的整體內部結構示意圖；

圖3為本發明的計時模塊的結構示意圖；

圖4為本發明的整體背部結構示意圖。

圖中：1-不粘鍋本體；2-鍋身；3-鍋柄；4-不粘涂層；5-陶瓷面釉傳導涂層；6-氟化非晶碳膜；7-耐溫保護玻璃；8-溫度感應夾層；9-耐高溫溫度傳感器；10-信息處理器；11-計時模塊；12-導熱緩沖層；13-傳輸線；14-開關觸點；15-溫度顯示器；16-計時顯示器；17-復位鍵；18-啟動鍵；19-電池槽。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1、圖2、圖3和圖4所示，本發明實施例提供了一種溫度可視的智能不粘鍋，包括不粘鍋本體1，其特征在于：所述不粘鍋本體1包括鍋身2、鍋柄3兩個部分；所述鍋身2的內壁分為兩個材質層，分別為不粘涂層4和陶瓷面釉傳導涂層5；所述不粘涂層4的表面涂有一層氟化非晶碳膜6；所述鍋柄3上螺紋連接有一層耐溫保護玻璃7；所述不粘涂層4的中央設置有溫度感應夾層8；所述溫度感應夾層8中設置有耐高溫溫度傳感器9；所述鍋柄3中設置有信息處理器10；所述鍋柄3的中央設置有計時模塊11；不粘鍋本體1包括鍋身2、鍋柄3兩個部分，鍋身2的內壁分為兩個材質層，分別為不粘涂層4和陶瓷面釉傳導涂層5，不粘涂層4的表面涂有一層氟化非晶碳膜6，可以提高不粘的效果，陶瓷面釉傳導涂層5讓熱度更加均勻，提高了烹調的美味，耐溫保護玻璃7方便查看，且耐高溫，可以提高整體的穩定性，對其中的元件起到保護的作用，溫度感應夾層8中的耐高溫溫度傳感器9可以感應不粘鍋本體1的溫度，方便新手烹煮，耐高溫溫度傳感器9將采集到的溫度傳輸到信息處理器10中分析后再進行顯示，計時模塊11可以計時，方便控制烹煮的時間。

進一步的，所述陶瓷面釉傳導涂層5設置在不粘涂層4的外邊沿，且兩者之間設置有導熱緩沖層12，可以起到緩沖的作用，且加熱均勻度也提高了不少。

進一步的，所述耐高溫溫度傳感器9與信息處理器10之間電性連接有傳輸線13。

進一步的，所述鍋柄3的背部設置有開關觸點14，可以節省電源，實現智能控制。

進一步的，所述開關觸點14電性連接于信息處理器10的輸出端。

進一步的，所述開關觸點14的輸出端電性連接有溫度顯示器15，顯示實時溫度，方便使用者觀察。

進一步的，所述計時模塊11上電性連接有計時顯示器16，方便查看計時時間，便于控制烹調時間。

進一步的，所述計時顯示器16的右側電性連接有復位鍵17和啟動鍵18。

進一步的，所述鍋柄3的末端設置有電池槽19，電池槽19的輸出端電性連接于各個用電元件。

本發明的工作原理：不粘鍋本體1包括鍋身2、鍋柄3兩個部分，鍋身2的內壁分為兩個材質層，分別為不粘涂層4和陶瓷面釉傳導涂層5，陶瓷面釉傳導涂層5設置在不粘涂層4的外邊沿，且兩者之間設置有導熱緩沖層12，可以起到緩沖的作用，且加熱均勻度也提高了不少，不粘涂層4的表面涂有一層氟化非晶碳膜6，可以提高不粘的效果，陶瓷面釉傳導涂層5讓熱度更加均勻，提高了烹調的美味，耐溫保護玻璃7方便查看，且耐高溫，可以提高整體的穩定性，對其中的元件起到保護的作用，溫度感應夾層8中的耐高溫溫度傳感器9可以感應不粘鍋本體1的溫度，方便新手烹煮，耐高溫溫度傳感器9將采集到的溫度通過傳輸線13傳輸到信息處理器10中分析后再進行顯示，鍋柄3的背部設置有開關觸點14，只有接觸到開關觸點14才會導通電路，溫度顯示器15顯示實時溫度，方便使用者觀察實時溫度，這樣一來可以節省電源，實現智能控制，計時模塊11可以計時，計時顯示器16方便查看計時時間，便于控制烹調時間，復位鍵17和啟動鍵18方便操作計時模塊11，鍋柄3的末端設置有電池槽19，電池槽19的輸出端電性連接于各個用電元件，實現供電需求，此溫度可視的智能不粘鍋結構簡單，操作方便，不粘效果好，清洗方便，導熱性好，溫度可視，可計時控制烹調的時間，智能控制，方便了烹煮的過程，美觀大方，使用年限長。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
