本實用新型屬于家具設備領域，具體涉及一種可隔音隔熱的雙層玻璃窗戶。

背景技術：

窗戶是建筑上用來采光、通風的設備，一般由木材、金屬、塑料等制作而成，而隨著社會的不斷發展，人們對窗戶的功能的需求越來越多，有了裝飾、隔音、隔熱的要求。而目前的窗戶普遍難以將隔音、隔熱和通透性進行良好的整合，在保證透光效果的情況下提高窗戶的隔音、隔熱效果。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種可隔音隔熱的雙層玻璃窗戶。

本實用新型通過以下技術方案來實現上述目的：

一種可隔音隔熱的雙層玻璃窗戶，包括結構架和定位塊，所述結構架上安裝有裝飾板，所述定位塊與裝配塊相連接，所述定位塊外部包夾有兩層玻璃層，所述定位塊與反光夾層相連接，所述反光夾層與連接件相連接，所述反光夾層外部包裹有防護殼，所述防護殼與所述玻璃層之間設置有真空腔。

上述結構中，通過所述裝配塊將本實用新型固定裝配在墻體上，并通過所述真空腔為本實用新型提供隔音功能，同時可以通過所述反光夾層反射光照，從而降低入射率，隔絕外界溫度。

為了進一步提高本實用新型的使用性能，所述結構架與所述裝飾板鉚接。

為了進一步提高本實用新型的使用性能，所述裝配塊與所述定位塊粘接，所述裝配塊與所述玻璃層粘接。

為了進一步提高本實用新型的使用性能，所述定位塊與所述防護殼通過卡槽連接，所述定位塊與所述反光夾層通過卡槽連接。

為了進一步提高本實用新型的使用性能，所述反光夾層與所述連接件通過螺栓固定連接，所述真空腔設置在所述防護殼和所述玻璃層之間。

有益效果在于：本實用新型減少窗戶兩側的熱交換率，從而提高隔熱效果，同時具備阻隔聲音傳播的功能，從而提高了隔音效果。

附圖說明

圖1是本實用新型所述一種可隔音隔熱的雙層玻璃窗戶的主視圖；

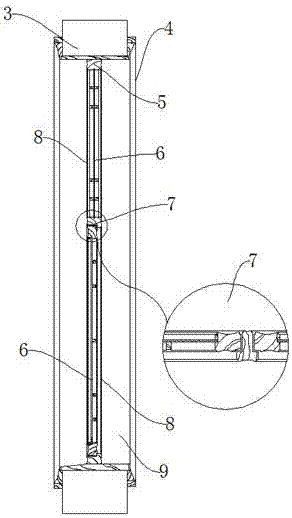

圖2是本實用新型所述一種可隔音隔熱的雙層玻璃窗戶的側視圖。

附圖標記說明如下：

1、結構架；2、裝飾板；3、裝配塊；4、玻璃層；5、定位塊；6、反光夾層；7、連接件；8、防護殼；9、真空腔。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1-圖2所示，一種可隔音隔熱的雙層玻璃窗戶，包括結構架1和定位塊5，結構架1上安裝有裝飾板2，定位塊5與裝配塊3相連接，定位塊5外部包夾有兩層玻璃層4，定位塊5與反光夾層6相連接，反光夾層6與連接件7相連接，反光夾層6外部包裹有防護殼8，防護殼8與玻璃層4之間設置有真空腔9。

上述結構中，通過裝配塊3將本實用新型固定裝配在墻體上，并通過真空腔9為本實用新型提供隔音功能，同時可以通過反光夾層6反射光照，從而降低入射率，隔絕外界溫度。

為了進一步提高本實用新型的使用性能，結構架1與裝飾板2鉚接，結構架1可以為裝飾板2提供結構支撐，裝飾板2可以安裝裝飾品，裝配塊3與定位塊5粘接，裝配塊3可以將本實用新型與墻體固定裝配，裝配塊3與玻璃層4粘接，定位塊5與防護殼8通過卡槽連接，防護殼8可以為內部的反光夾層6提供保護，定位塊5與反光夾層6通過卡槽連接，反光夾層6可以降低兩側的熱交換速度，反光夾層6與連接件7通過螺栓固定連接，連接件7可以提高反光夾層6的連接強度，真空腔9設置在防護殼8和玻璃層4之間，真空腔9可以隔絕兩側的聲音傳播，提高隔音效果。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
