本申請屬于清潔設備，具體地說，是涉及一種清潔件裝配結構及兩用清潔設備。

背景技術：

1、洗鞋機是用來洗鞋的電器，其結構和外形與洗衣機相似，洗鞋機在內桶中增加了毛刷，在機器運轉時通過毛刷與鞋的摩擦來達到洗鞋效果。目前，家庭中的洗鞋機功能單一，使用率不高。而且隨著進入家庭的家電種類和數量越來越多，家電的成本和占用空間成為了用戶考慮購買的關鍵問題。因此，市面上出現了能夠洗衣洗鞋兩用的清洗設備。

2、在授權公告號為cn211872331u的中國實用新型專利中，公開了一種洗鞋機的洗鞋毛刷可拆卸結構，包括固定安裝在洗鞋機波輪上的安裝座以及側壁周向上設有刷毛的洗鞋毛刷，洗鞋毛刷和安裝座通過限位塊和限位槽的卡接來可拆卸連接在一起；當需要洗鞋時便可將洗鞋毛刷裝上，不需要洗鞋時可將洗鞋毛刷拆下，洗鞋機便可以用來洗衣物，通過一臺機器實現了洗衣洗鞋兩種功能。

3、但是，上述洗鞋機的洗鞋毛刷需要用戶根據清洗需求頻繁地進行安裝拆卸，并且拆卸下來的洗鞋毛刷需要單獨收納，容易丟失，給用戶帶來不便。

技術實現思路

1、本申請針對現有技術中存在的問題，提供了一種使用更加方便的清潔件裝配結構及兩用清潔設備。

2、為實現上述發明目的，本申請采用下述技術方案予以實現：

3、根據本申請的第一方面，提供了一種清潔件裝配結構，包括:

4、桶體；

5、清潔件，其一面設置為清潔面；

6、鎖定件，其包括用于鎖定所述清潔件的止轉部；

7、其中，

8、所述清潔件可轉動地裝配在所述桶體上，并且能夠轉動至所述清潔面朝向所述桶體內或朝向所述桶體外；

9、所述鎖定件導向配合在所述桶體上，并且與所述清潔件可轉動地活動連接；所述鎖定件能夠在導向方向上相對于所述桶體和所述清潔件運動；

10、所述鎖定件被配置為能夠運動至所述止轉部與所述清潔件配合以限制所述清潔件轉動。

11、在本申請的一些實施例中，所述清潔件與所述桶體可拆卸地連接，所述鎖定件被配置為能夠運動至脫離所述清潔件。

12、在本申請的一些實施例中，所述桶體和所述鎖定件之間設置有彈性部件，所述彈性部件被配置為通過彈力驅動所述鎖定件運動至所述止轉部與所述清潔件配合。

13、在本申請的一些實施例中，所述鎖定件的一端設置有與所述桶體導向配合的第一配合部，另一端設置有與所述清潔件可轉動地活動連接的第二配合部，所述止轉部設置在所述第一配合部和所述第二配合部之間。

14、在本申請的一些實施例中，所述桶體上設置有導向通孔，所述第一配合部滑動配合在所述導向通孔中，所述第一配合部上設置有向所述桶體的內側和外側伸出的延伸部，所述延伸部與所述導向通孔的側壁導向配合。

15、在本申請的一些實施例中，所述清潔件上設置有配合軸套，所述第二配合部設置成與所述配合軸套插接配合的轉軸結構，所述第二配合部的延伸方向與所述導向方向一致。

16、在本申請的一些實施例中，所述配合軸套的朝向所述鎖定件的一端設置有卡槽；

17、所述清潔件轉動至所述清潔面朝向所述桶體內或朝向所述桶體外時，所述卡槽與所述止轉部的位置對應，所述鎖定件能夠運動至所述止轉部卡入所述卡槽中。

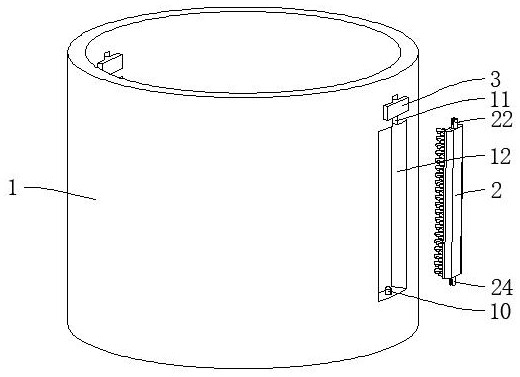

18、在本申請的一些實施例中，所述桶體的側壁上設置有裝配通孔，所述清潔件設置在所述裝配通孔中并且能夠在所述裝配通孔中轉動。

19、在本申請的一些實施例中，所述清潔件的所述清潔面上設置有刷毛，所述刷毛從所述清潔面的中間至相對兩側逐漸減短。

20、根據本申請的第二方面，還提供了一種兩用清潔設備,包括：

21、機殼，所述機殼內部設置有上述的清潔件裝配結構。

22、與現有技術相比，本申請的優點和積極效果是：

23、清潔刷可轉動地連接在桶體上，并且與桶體上的鎖定件配合，清潔刷可以用來清潔桶體內的物品，將清潔刷轉動至清潔面朝向桶體內或朝向桶體外的位置，能夠更換使用清潔件或者不使用清潔件兩種清潔模式；用戶通過操作鎖定件運動能夠對清潔件鎖定或解鎖，解鎖時轉動清潔件的方向，即可更換清潔模式，操作簡單方便，不需要頻繁的拆裝清潔件，還避免了清潔件拆卸后需要單獨收納以及容易丟失的問題，提高了用戶的使用體驗。

24、結合附圖閱讀本申請的具體實施方式后，本申請的其他特點和優點將變得更加清楚。

技術特征：

1.一種清潔件裝配結構，其特征在于，包括:

2.根據權利要求1所述的清潔件裝配結構,其特征在于，

3.根據權利要求1所述的清潔件裝配結構,其特征在于，

4.根據權利要求1所述的清潔件裝配結構,其特征在于，

5.根據權利要求4所述的清潔件裝配結構,其特征在于，

6.根據權利要求4所述的清潔件裝配結構,其特征在于，

7.根據權利要求6所述的清潔件裝配結構,其特征在于，

8.根據權利要求1至7任意一項所述的清潔件裝配結構,其特征在于，

9.根據權利要求8所述的清潔件裝配結構,其特征在于，

10.一種兩用清潔設備,其特征在于，包括：

技術總結
本申請公開了一種清潔件裝配結構及兩用清潔設備，清潔件裝配結構包括桶體、清潔件和鎖定件；清潔件的一面設置為清潔面；鎖定件包括用于鎖定清潔件的止轉部；清潔件可轉動地裝配在桶體上，并且能夠轉動至清潔面朝向桶體內或朝向桶體外；鎖定件導向配合在桶體上，并且與清潔件可轉動地活動連接；鎖定件能夠在導向方向上相對于桶體和清潔件運動；鎖定件被配置為能夠運動至止轉部與清潔件配合以限制清潔件轉動；用戶操作鎖定件運動能夠對清潔件鎖定或解鎖，解鎖時轉動清潔件的方向即可更換清潔模式，操作簡單方便，不需要頻繁的拆裝清潔件。

技術研發人員：邱朝,田云,王佑喜,陳文敬
受保護的技術使用者：天津衣聯生態科技有限公司
技術研發日：
技術公布日：2025/3/20
