本技術涉及中空玻璃，具體為一種氣壓自平衡的中空玻璃。

背景技術：

1、中空玻璃由兩層或多層平板玻璃構成，四周用高強度高氣密性復合粘結劑將兩片或多片玻璃與密封條、玻璃條粘結密封，中間充入干燥氣體，框內充以干燥劑，以保證玻璃片間空氣的干燥度，目前的中空玻璃大部分采用鋁隔條，使用鋁合金作出中空的框架，放置在兩片玻璃之間，起到支撐的作用，同時在鋁隔條內填充分子篩用作干燥劑，鋁隔條上設有通孔與玻璃間的氣體互通，以便于吸收水分保持干燥，但是鋁合金框架是剛性支撐，其與兩片玻璃之間采用復合膠粘合。

2、當中空玻璃的使用環境氣壓變化較大，例如溫度驟變、或者列車從平原地區進入高海拔地區等，都會使得中空玻璃內的氣壓與外界氣壓形成較大的氣壓差，當玻璃內的氣壓小于玻璃外的環境氣壓，則玻璃會向內彎曲凹陷變形，玻璃長時間變形會導致與鋁隔條的粘結處脫離，從而導致中空玻璃的密封性大大減弱，中空玻璃的隔音、防水、隔熱等性能也會大大降低，更嚴重的情況下玻璃與鋁合金相接處會發生碎裂。

3、因此，亟需設計一種氣壓自平衡的中空玻璃，以解決上述缺陷，顯得尤為重要。

技術實現思路

1、1)實用新型要解決的技術問題

2、針對現有技術的不足，本實用新型設計了一種氣壓自平衡的中空玻璃，該中空玻璃旨在解決現有技術下中空玻璃容易因氣壓不平衡導致變形損壞的技術問題。

3、2)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：

5、一種氣壓自平衡的中空玻璃，包括玻璃板，所述玻璃板設有兩塊，所述玻璃板之間粘接有一對支撐框架，所述支撐框架之間粘接有通氣管，所述支撐框架之間靠近通氣管的一側均固定連接有夾持架，所述夾持架靠近通氣管的一側均填充有密封膠一，所述夾持架之間通過密封膠一對通氣管粘接固定，所述夾持架之間遠離密封膠一的一側填充有干燥劑。

6、通過采用上述技術方案，當夾層玻璃內腔氣壓低于外界氣壓時，可利用壓強通過通氣管將外界氣體吸入玻璃內腔的內部，從而達到氣壓平衡的作用，干燥劑可對進入玻璃內腔的氣體中的水分進行吸收，使進入玻璃內腔的空氣保持干燥，避免空氣潮濕在玻璃內腔內出現水霧。

7、作為本實用新型優選的方案，所述支撐框架與玻璃板之間粘接有密封膠二，所述支撐框架通過密封膠二與玻璃板粘接固定。

8、作為本實用新型優選的方案，所述支撐框架與夾持架相對應的一側均固定連接有加強筋。

9、通過采用上述技術方案，加強筋提高支撐框架和夾持架的支撐強度，增強支撐框架的支撐穩定性，避免支撐框架發生形變。

10、作為本實用新型優選的方案，所述夾持架之間且靠近通氣管的一側固定連接有透氣隔網，所述透氣隔網與通氣管之間保持一定距離。

11、作為本實用新型優選的方案，所述通氣管遠離干燥劑的一端開設有進氣孔，所述進氣孔的內部內嵌有隔離網。

12、通過采用上述技術方案，隔離網可隔絕空氣中的灰塵雜物，提高氣體的純凈度，避免玻璃內腔通過進氣孔進氣時，將灰塵飛蟲吸入通氣管造成堵塞。

13、作為本實用新型優選的方案，所述干燥劑遠離通氣管的一側且位于支撐框架之間設有限位網。

14、3)有益效果

15、與現有技術相比，本實用新型的有益效果是：

16、首先，當夾層玻璃內腔氣壓低于外界氣壓時，可利用壓強通過通氣管將外界氣體吸入玻璃內腔的內部，從而達到氣壓平衡的作用，外界氣體通過進氣孔進入通氣管后，干燥劑對氣體中的水分進行吸收，使進入玻璃內腔的空氣保持干燥，避免空氣潮濕在玻璃內腔內出現水霧；

17、其次，隔離網可隔絕空氣中的灰塵雜物，提高氣體的純凈度，避免進氣孔進氣時，將灰塵飛蟲吸入通氣管造成堵塞；

18、最后，加強筋提高支撐框架與夾持架的支撐強度，增強支撐框架的支撐穩定性，避免支撐框架發生變形。

技術特征：

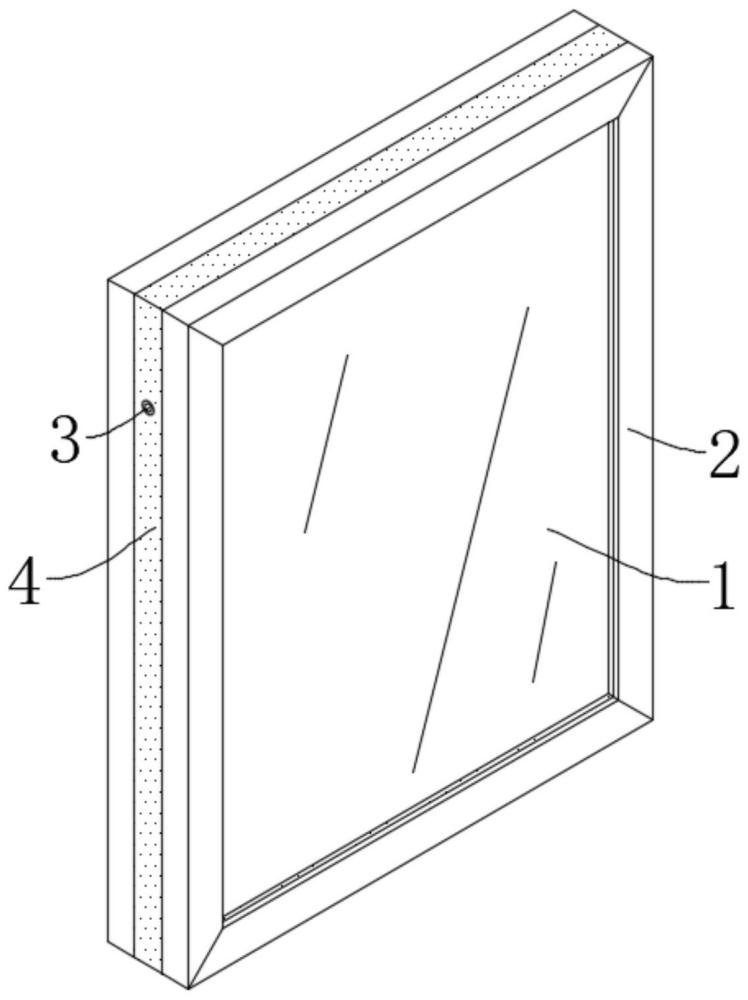

1.一種氣壓自平衡的中空玻璃，包括玻璃板(1)，其特征在于：所述玻璃板(1)設有兩塊，所述玻璃板(1)之間粘接有一對支撐框架(2)，所述支撐框架(2)之間粘接有通氣管(3)，所述支撐框架(2)之間靠近通氣管(3)的一側均固定連接有夾持架(201)，所述夾持架(201)靠近通氣管(3)的一側均填充有密封膠一(4)，所述夾持架(201)之間通過密封膠一(4)對通氣管(3)粘接固定，所述夾持架(201)之間遠離密封膠一(4)的一側填充有干燥劑(5)。

2.根據權利要求1所述的一種氣壓自平衡的中空玻璃，其特征在于：所述支撐框架(2)與玻璃板(1)之間粘接有密封膠二(101)，所述支撐框架(2)通過密封膠二(101)與玻璃板(1)粘接固定。

3.根據權利要求1所述的一種氣壓自平衡的中空玻璃，其特征在于：所述支撐框架(2)與夾持架(201)相對應的一側均固定連接有加強筋(202)。

4.根據權利要求1所述的一種氣壓自平衡的中空玻璃，其特征在于：所述夾持架(201)之間且靠近通氣管(3)的一側固定連接有透氣隔網(203)，所述透氣隔網(203)與通氣管(3)之間保持一定距離。

5.根據權利要求1所述的一種氣壓自平衡的中空玻璃，其特征在于：所述通氣管(3)遠離干燥劑(5)的一端開設有進氣孔(301)，所述進氣孔(301)的內部內嵌有隔離網(302)。

6.根據權利要求1所述的一種氣壓自平衡的中空玻璃，其特征在于：所述干燥劑(5)遠離通氣管(3)的一側且位于支撐框架(2)之間設有限位網(501)。

技術總結
本技術公開了一種氣壓自平衡的中空玻璃，包括玻璃板，所述玻璃板設有兩塊，所述玻璃板之間粘接有一對支撐框架，所述支撐框架之間粘接有通氣管，所述支撐框架之間靠近通氣管的一側均固定連接有夾持架，所述夾持架靠近通氣管的一側均填充有密封膠一，所述夾持架之間通過密封膠一對通氣管粘接固定，所述夾持架之間遠離密封膠一的一側填充有干燥劑，與現有的中空玻璃相比較，本技術通過設計能夠使中空玻璃內腔保持氣壓平衡，避免發生形變損壞，且避免玻璃內腔空氣潮濕產生水霧，提高整體實用性。

技術研發人員：劉曉東,盧立華,高靜嫻,張效輝,王海龍
受保護的技術使用者：青島愛達玻璃有限公司
技術研發日：20240226
技術公布日：2025/3/20
