本技術涉及泳池過濾相關，尤其涉及一種泳池過濾系統的多路閥。

背景技術：

1、泳池過濾設備簡稱泳池一體化設備，泳池一體化設備在現代泳池產業市場上屬于一個主流產品的選擇方向，泳池一體化設備以其技術含量，其設計理念，集思廣益地給泳池設備市場造成一個全新的沖擊，手動比例多路換向閥手動比例閥，適用于工程機械，礦山，冶金，船舶，醫藥等行業，是帶壓力補償?shù)呢?fù)載敏感比例換向多路閥，但市面上的部分泳池過濾設備密封效果不好，故此，特別需要一種新型泳池過濾系統的多路閥。

2、因?yàn)槭忻嫔系牟糠钟境剡^濾設備密封效果不好，在使用過程中可能會造成漏水，并且頻繁的更換費時費力且還影響泳池的日常使用，這樣不利于泳池過濾系統的多路閥的使用。

技術實現思路

1、本實用新型的目的在于提供一種泳池過濾系統的多路閥，以解決上述背景技術中提出的因?yàn)槭忻嫔系挠境剡^濾系統的多路閥不具有便攜更換濾芯的功能，在更換時經常是換掉整個過濾機構，更換麻煩且復雜并且會對時間造成極大的浪費，更換過程中還可能會對泳池過濾系統的多路閥造成損壞，這樣不利于泳池過濾系統的多路閥的使用。

2、為實現上述目的，本實用新型提供如下技術方案：一種泳池過濾系統的多路閥，閥門的一側表面固定連接有連接水管，連接水管的一側設置有密封機構，連接水管的一側設置有過濾系統；

3、所述密封機構包括內螺紋、空心螺紋管、摩擦環、密封圈卡槽、密封圈、外接水管和螺紋槽，所述內螺紋的內側表面螺紋連接有空心螺紋管，所空心螺紋管的外側表面固定連接有摩擦環，所摩擦環的一側表面開設密封圈卡槽，所述密封圈卡槽內側表面安裝有密封圈，所述空心螺紋管的一側表面螺紋連接有外接水管，所述外接水管的內側表面開設有螺紋槽。

4、優選的，所述摩擦環以空心螺紋管的中軸線對稱設置，所述內螺紋與空心螺紋管構成螺紋結。

5、優選的，所述密封圈以空心螺紋管的中軸線對稱設置，所述外接水管的內壁尺寸與空心螺紋管的外壁尺寸相吻合。

6、優選的，所述過濾系統包括過濾芯孔槽、過濾芯、孔槽、彈簧、鐵柱、水管卡扣、第二孔槽、螺栓和螺母，所述連接水管的另一端內側表面開設有過濾芯孔槽，所述過濾芯孔槽的內側表面安裝有過濾芯，所述過濾芯的外側表面開設有孔槽，所述孔槽的內側表面焊接有彈簧，所述彈簧的一端表面固定連接有鐵柱，所述連接水管的外側表面卡合連接有水管卡扣，所述水管卡扣的一側表面開設有第二孔槽，所述第二孔槽的一側表面安裝有螺栓，所述螺栓的一側表面螺紋連接有螺母。

7、優選的，所述孔槽的內壁尺寸與鐵柱的外壁尺寸相吻合，所述螺母與螺栓的中軸線相吻合。

8、與現有技術相比，本實用新型的有益效果是：該泳池過濾系統的多路閥，通過過濾芯孔槽的內側表面安裝有過濾芯，過濾芯的外側表面開設有孔槽，孔槽的內側表面焊接有彈簧，彈簧的一端表面固定連接有鐵柱，連接水管的外側表面卡合連接有水管卡扣，水管卡扣的一側表面開設有第二孔槽，第二孔槽的一側表面安裝有螺栓，螺栓的一側表面螺紋連接有螺母，通過濾芯孔槽、過濾芯、孔槽、彈簧、鐵柱、水管卡扣、第二孔槽、螺栓和螺母的設置，在使用時，當需要對水過濾時，首先將彈簧與在彈簧一側焊接的鐵柱一起固定連接到過濾芯上，然后將過濾芯安裝到連接水管上的過濾芯孔槽上，這樣就完成了對水的過濾，然后將水管卡扣安裝到連接水管上，通過水管卡扣一側的第二孔槽安裝螺栓，最后將螺母螺紋連接到螺栓上，這樣就防止了水流從連接水管上的過濾芯孔槽流出。

技術特征：

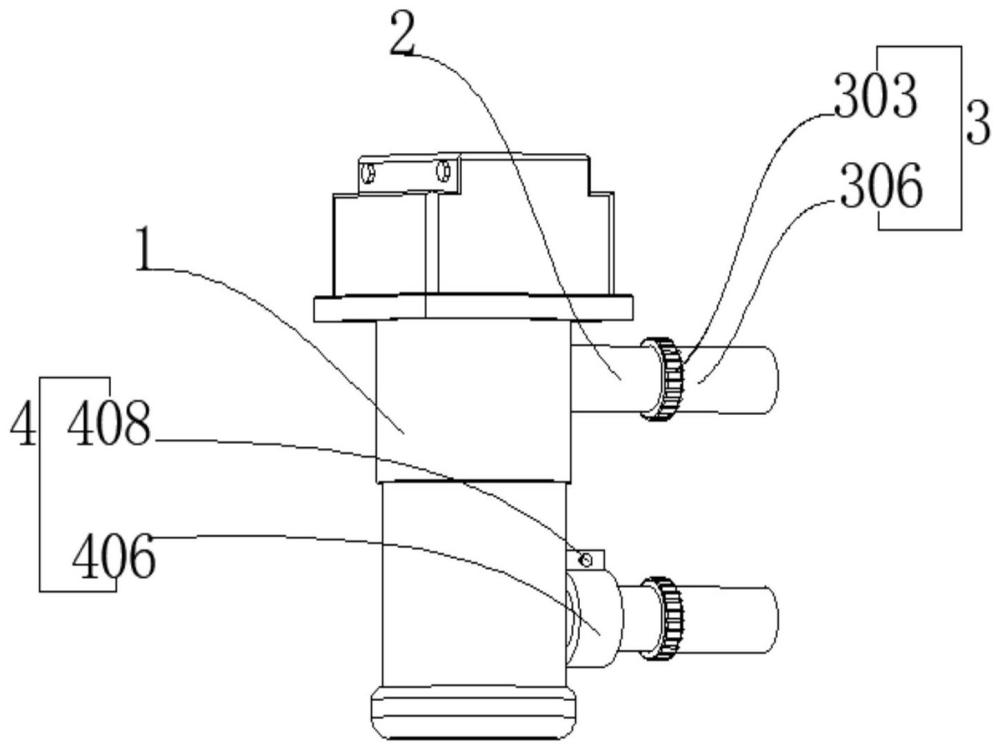

1.一種泳池過濾系統的多路閥，包括閥門(1)，其特征在于：所述閥門(1)的一側表面固定連接有連接水管(2)，所述連接水管(2)的一側設置有密封機構(3)，所述連接水管(2)的一側設置有過濾系統(4)；

2.根據權利要求1所述的一種泳池過濾系統的多路閥，其特征在于：所述摩擦環(303)以空心螺紋管(302)的中軸線對稱設置，所述內螺紋(301)與空心螺紋管(302)構成螺紋結構。

3.根據權利要求1所述的一種泳池過濾系統的多路閥，其特征在于：所述密封圈(305)以空心螺紋管(302)的中軸線對稱設置，所述外接水管(306)的內壁尺寸與空心螺紋管(302)的外壁尺寸相吻合。

4.根據權利要求1所述的一種泳池過濾系統的多路閥，其特征在于：所述過濾系統(4)包括過濾芯孔槽(401)、過濾芯(402)、孔槽(403)、彈簧(404)、鐵柱(405)、水管卡扣(406)、第二孔槽(407)、螺栓(408)和螺母(409)，所述連接水管(2)的另一端內側表面開設有過濾芯孔槽(401)，所述過濾芯孔槽(401)的內側表面安裝有過濾芯(402)，所述過濾芯(402)的外側表面開設有孔槽(403)，所述孔槽(403)的內側表面焊接有彈簧(404)，所述彈簧(404)的一端表面固定連接有鐵柱(405)，所述連接水管(2)的外側表面卡合連接有水管卡扣(406)，所述水管卡扣(406)的一側表面開設有第二孔槽(407)，所述第二孔槽(407)的一側表面安裝有螺栓(408)，所述螺栓(408)的一側表面螺紋連接有螺母(409)。

5.根據權利要求4所述的一種泳池過濾系統的多路閥，其特征在于：所述孔槽(403)的內壁尺寸與鐵柱(405)的外壁尺寸相吻合，所述螺母(409)與螺栓(408)的中軸線相吻合。

技術總結
本技術涉及泳池過濾相關技術領域，尤其涉及一種泳池過濾系統的多路閥，包括泳池過濾系統的多路閥，所述閥門的一側表面固定連接有連接水管，所述連接水管的一側設置有密封機構，所述連接水管的一側設置有過濾系統。通過首先將彈簧與在彈簧一側焊接的鐵柱一起固定連接到過濾芯上，然后將過濾芯安裝到連接水管上的過濾芯孔槽上，這樣就完成了對水的過濾，然后將水管卡扣安裝到連接水管上，通過水管卡扣一側的第二孔槽安裝螺栓，最后將螺母螺紋連接到螺栓上，這樣就防止了水流從連接水管上的過濾芯孔槽流出。

技術研發人員：李紅軍
受保護的技術使用者：杭州藍潤泳池工程有限公司
技術研發日：20240226
技術公布日：2025/3/20
