本技術涉及門窗，更具體地說，它涉及一種防護效果好閉鎖式開門。

背景技術：

1、門窗是居家生活中不可缺少的組成部分，隨著人們生活水平的不斷提高，人們的防盜意識也不斷增加，通常會將普通的門窗更換為帶閉鎖功能的防盜門窗，以此來提高安全性，但現有帶閉鎖功能的防盜門窗，在閉鎖時不便捷，不方便使用者進行操作，為解決以上問題，我們推出了以下裝置。

技術實現思路

1、要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種防護效果好閉鎖式開門，其具有便于閉鎖，方便使用者進行操作的特點。

3、技術方案

4、為實現上述目的，本實用新型提供了一種防護效果好閉鎖式開門，包括門框和門扇本體，所述門扇本體轉動連接在門框內部，所述門扇本體內部開設有通槽，所述通槽內部固定連接有第一軸承，所述第一軸承內部穿設有第一轉軸，所述第一轉軸表面固定連接有第一錐齒輪，所述門扇本體側面穿設有第二軸承，所述第一轉軸另一端穿設在第二軸承內部，所述第一轉軸右端固定連接有把手，所述通槽內部固定連接有固定板，所述固定板內部穿設有第三軸承，所述第三軸承內部穿設有第二轉軸，所述第二轉軸上端固定連接有第二錐齒輪，所述第一錐齒輪與第二錐齒輪相嚙合，所述第二轉軸下端固定連接有螺紋柱，所述螺紋柱下端螺紋連接有螺紋管，所述螺紋管側面固定連接有限位塊。

5、使用本技術方案的一種防護效果好閉鎖式開門時，通過設置第一錐齒輪、第二錐齒輪、鎖芯、把手、螺紋柱和螺紋管，當人們需要對門扇本體進行閉鎖時，人們通過轉動把手，從而帶動第一錐齒輪轉動，在第一錐齒輪和第二錐齒輪的配合下，從而帶動螺紋柱轉動，在螺紋柱和螺紋管的配合下，方便了對鎖止柱進行上下移動，從而在鎖止柱和定位孔的配合下，從而方便人們對門扇本體進行限位，從而便于人們對門扇本體進行閉鎖，方便使用者進行操作。

6、進一步地，所述通槽內部開設有限位槽，所述限位塊活動連接在限位槽內部，所述螺紋管下端固定連接有鎖止柱。

7、進一步地，所述鎖止柱表面套設有橡膠層，所述通槽底面開設有通孔，所述鎖止柱活動連接在通孔內部。

8、進一步地，所述門框內部開設有定位孔，所述定位孔與鎖止柱相配合，所述門扇本體側面開設有貓眼。

9、進一步地，所述門扇本體包括第一環氧樹脂層、玻璃纖維層、第二環氧樹脂層、竹木復合板和板漆層。

10、進一步地，所述第一環氧樹脂層固定連接在門扇本體側面，所述第一環氧樹脂層的側面設置有玻璃纖維層，所述玻璃纖維層的側面設置有第二環氧樹脂層，所述第二環氧樹脂層的側面設置有竹木復合板，所述竹木復合板的側面設置有板漆層。

11、進一步地，所述第一環氧樹脂層的厚度為100-200μm，所述玻璃纖維層的厚度為1-2mm，所述第二環氧樹脂層的厚度為50-80μm。

12、有益效果

13、綜上所述，本實用新型具有以下有益效果：

14、1、該一種防護效果好閉鎖式開門，通過設置第一錐齒輪、第二錐齒輪、鎖芯、把手、螺紋柱和螺紋管，當人們需要對門扇本體進行閉鎖時，人們通過轉動把手，從而帶動第一錐齒輪轉動，在第一錐齒輪和第二錐齒輪的配合下，從而帶動螺紋柱轉動，在螺紋柱和螺紋管的配合下，方便了對鎖止柱進行上下移動，從而在鎖止柱和定位孔的配合下，從而方便人們對門扇本體進行限位，從而便于人們對門扇本體進行閉鎖，方便使用者進行操作；

15、2、該一種防護效果好閉鎖式開門，通過設置限位槽和限位塊，在人們對門扇本體進行閉鎖時，在限位槽和限位塊的配合下，從而便于對螺紋管進行限位，從而使得螺紋管在上下移動的過程中更加穩定，使其與通孔和定位孔配合的更為精密。

技術特征：

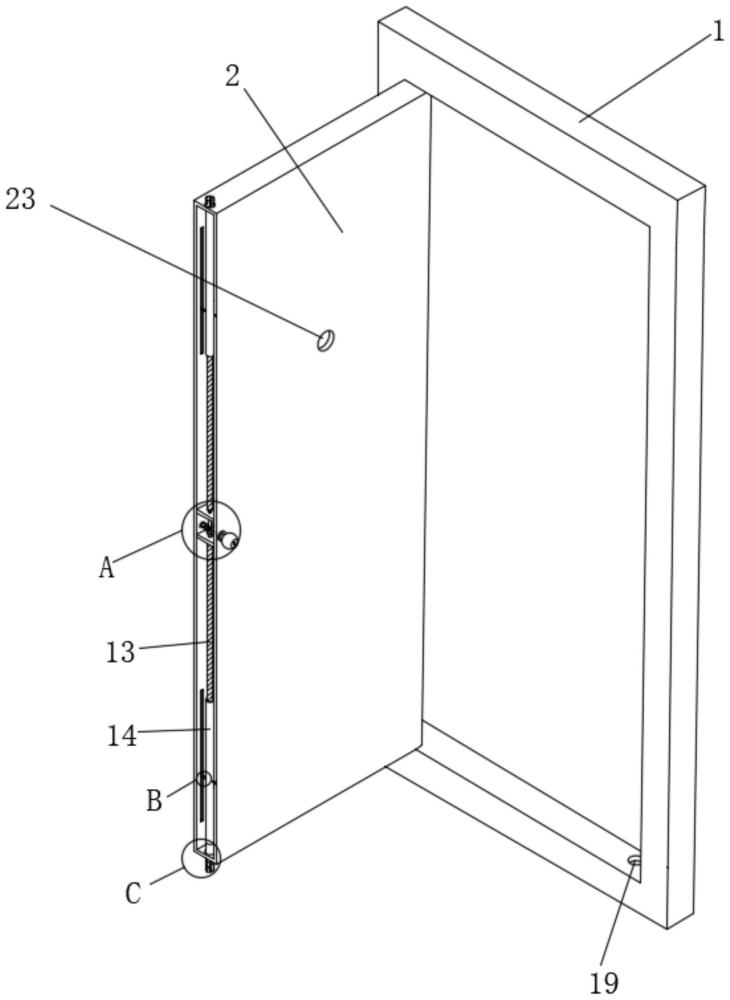

1.一種防護效果好閉鎖式開門，包括門框(1)和門扇本體(2)，其特征在于：所述門扇本體(2)轉動連接在門框(1)內部，所述門扇本體(2)內部開設有通槽(3)，所述通槽(3)內部固定連接有第一軸承(4)，所述第一軸承(4)內部穿設有第一轉軸(5)，所述第一轉軸(5)表面固定連接有第一錐齒輪(6)，所述門扇本體(2)側面穿設有第二軸承(8)，所述第一轉軸(5)另一端穿設在第二軸承(8)內部，所述第一轉軸(5)右端固定連接有把手(20)，所述通槽(3)內部固定連接有固定板(11)，所述固定板(11)內部穿設有第三軸承(12)，所述第三軸承(12)內部穿設有第二轉軸(10)，所述第二轉軸(10)上端固定連接有第二錐齒輪(9)，所述第一錐齒輪(6)與第二錐齒輪(9)相嚙合，所述第二轉軸(10)下端固定連接有螺紋柱(13)，所述螺紋柱(13)下端螺紋連接有螺紋管(14)，所述螺紋管(14)側面固定連接有限位塊(15)。

2.根據權利要求1所述的一種防護效果好閉鎖式開門，其特征在于：所述通槽(3)內部開設有限位槽(16)，所述限位塊(15)活動連接在限位槽(16)內部，所述螺紋管(14)下端固定連接有鎖止柱(7)。

3.根據權利要求2所述的一種防護效果好閉鎖式開門，其特征在于：所述鎖止柱(7)表面套設有橡膠層(17)，所述通槽(3)底面開設有通孔(18)，所述鎖止柱(7)活動連接在通孔(18)內部。

4.根據權利要求1所述的一種防護效果好閉鎖式開門，其特征在于：所述門框(1)內部開設有定位孔(19)，所述定位孔(19)與鎖止柱(7)相配合，所述門扇本體(2)側面開設有貓眼(23)。

5.根據權利要求1所述的一種防護效果好閉鎖式開門，其特征在于：所述門扇本體(2)包括第一環氧樹脂層(21)、玻璃纖維層(22)、第二環氧樹脂層(24)、竹木復合板(25)和板漆層(26)。

6.根據權利要求5所述的一種防護效果好閉鎖式開門，其特征在于：所述第一環氧樹脂層(21)固定連接在門扇本體(2)側面，所述第一環氧樹脂層(21)的側面設置有玻璃纖維層(22)，所述玻璃纖維層(22)的側面設置有第二環氧樹脂層(24)，所述第二環氧樹脂層(24)的側面設置有竹木復合板(25)，所述竹木復合板(25)的側面設置有板漆層(26)。

7.根據權利要求6所述的一種防護效果好閉鎖式開門，其特征在于：所述第一環氧樹脂層(21)的厚度為100-200μm，所述玻璃纖維層(22)的厚度為1-2mm，所述第二環氧樹脂層(24)的厚度為50-80μm。

技術總結
本技術公開了一種防護效果好閉鎖式開門，屬于門窗技術領域，其中包括門框和門扇本體，所述門扇本體轉動連接在門框內部，所述門扇本體內部開設有通槽，所述通槽內部固定連接有第一軸承，其有益效果是，該一種防護效果好閉鎖式開門，通過設置第一錐齒輪、第二錐齒輪、鎖芯、把手、螺紋柱和螺紋管，當人們需要對門扇本體進行閉鎖時，人們通過轉動把手，從而帶動第一錐齒輪轉動，在第一錐齒輪和第二錐齒輪的配合下，從而帶動螺紋柱轉動，在螺紋柱和螺紋管的配合下，方便了對鎖止柱進行上下移動，從而在鎖止柱和定位孔的配合下，從而方便人們對門扇本體進行限位，從而便于人們對門扇本體進行閉鎖，方便使用者進行操作。

技術研發人員：王西林,鄭湘樂
受保護的技術使用者：湖南正威科技有限公司
技術研發日：20240226
技術公布日：2025/3/20
