本技術涉及清洗裝置，特別涉及一種墻面清洗裝置，屬于墻面清洗。

背景技術：

1、眾所周知，在進行室內墻面裝修時，需要先對墻面進行清洗，作為墻面清洗裝置的現有技術，中國公開專利(公開號：cn213429916u)公開了一種室內墻面清洗裝置，包括抓桿和桿倉，所述抓桿的內部開設有桿倉，所述抓桿的左右兩側皆均勻開設有三組固定槽，所述抓桿的前后兩面皆開設有移動槽，所述抓桿的表面套設有控制套，所述抓桿的頂端設置有清潔頭，所述移動倉的內部設置有固定板，所述連接塊的底端通過軸承與連接桿的頂端相連接，所述連接塊的左右兩側皆設置有固定桿。本實用新型不需要借助外部條件就可以輕松清洗到墻面頂部，提高了該裝置的清洗效果，提升了該裝置的實用性，不需要站立在板凳等物體上進行清洗，提升了用戶的清洗效率，節省了用戶的清洗時間，降低了用戶采購工具時的支出，提高了該裝置的實用性。

2、但是，現有技術的墻面清洗裝置在使用時，采用沾水后清潔輥在墻面轉動的方式，墻面上的灰塵遇水后會隨著清潔輥的移動而被帶動，因此需要清洗裝置刷動數遍才能夠實現對墻面的徹底清潔，進而使清洗工作的效率受到影響；為此，我們提出一種墻面清洗裝置。

技術實現思路

1、有鑒于此，本實用新型提供一種墻面清洗裝置，以解決或緩解現有技術中存在的技術問題，至少提供一種有益的選擇。

2、本實用新型的技術方案是這樣實現的：一種墻面清洗裝置，包括伸縮機構和墻面清潔機構；

3、所述伸縮機構包括管體，所述管體的內部滑動連接有桿體，所述桿體的一端固定連接有支架；

4、所述墻面清潔機構包括固定連接在支架上的板體，所述板體的一側均勻固定連接有連接桿，所述板體的另一側可拆式連接有海綿墊，所述連接桿的一端固定連接有支撐板，所述支撐板的內部螺紋連接有螺紋桿，所述螺紋桿的一端通過軸承轉動連接有連接板，所述連接板活動套裝在連接桿上，所述板體上包覆有靜電除塵紙，所述連接板的一側對稱固定連接有用于夾緊靜電除塵紙的夾板。

5、進一步優選的，所述夾板靠近板體的一側均勻固定連接有等距分布的第二凸塊。

6、進一步優選的，所述螺紋桿遠離連接板的一端固定連接有手輪。

7、進一步優選的，所述手輪的外側均勻固定連接有等距分布的第一凸塊。

8、進一步優選的，所述桿體的外壁一側開設有凹槽，所述管體的內部螺紋連接有螺栓。

9、進一步優選的，所述管體的一端固定連接有連接塊。

10、進一步優選的，所述連接塊的內部開設有通槽。

11、本實用新型實施例由于采用以上技術方案，其具有以下優點：

12、一、本實用新型通過伸縮機構和墻面清潔機構的設置，使螺紋桿擰緊后能夠通過連接板帶動夾板對包覆在板體上的靜電除塵紙進行固定，從而使板體能夠帶動靜電除塵紙對待清洗墻面上的灰塵進行吸附，并且通過擰松螺紋桿的方式也便于對靜電除塵紙進行更換。

13、二、本實用新型通過在板體上設置海綿墊以及能夠拆裝的靜電除塵紙，使靜電除塵紙能夠先對墻面上的灰塵進行吸附，從而使海綿墊沾水后能夠更加輕松地對墻面進行清洗，解決了墻面上的灰塵遇水后會被清潔裝置帶動的問題，從而提升了墻面清洗的工作效率。

14、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本實用新型進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

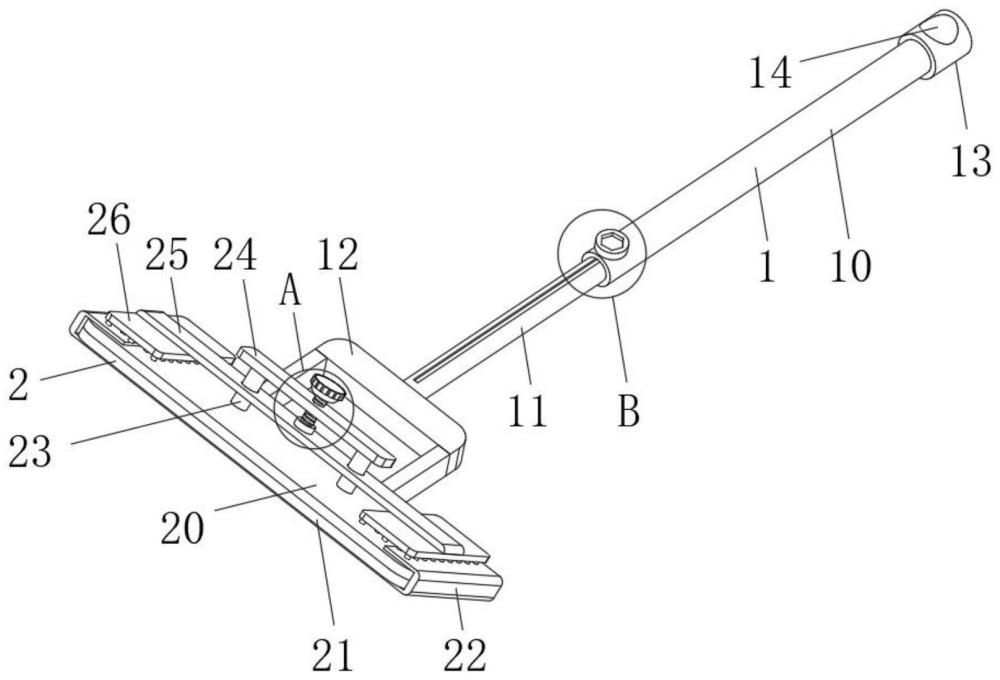

1.一種墻面清洗裝置，其特征在于：包括伸縮機構(1)和墻面清潔機構(2)；

2.根據權利要求1所述的一種墻面清洗裝置，其特征在于：所述夾板(26)靠近板體(20)的一側均勻固定連接有等距分布的第二凸塊(201)。

3.根據權利要求1所述的一種墻面清洗裝置，其特征在于：所述螺紋桿(27)遠離連接板(25)的一端固定連接有手輪(28)。

4.根據權利要求3所述的一種墻面清洗裝置，其特征在于：所述手輪(28)的外側均勻固定連接有等距分布的第一凸塊(29)。

5.根據權利要求1所述的一種墻面清洗裝置，其特征在于：所述桿體(11)的外壁一側開設有凹槽(15)，所述管體(10)的內部螺紋連接有螺栓(16)。

6.根據權利要求5所述的一種墻面清洗裝置，其特征在于：所述管體(10)的一端固定連接有連接塊(13)。

7.根據權利要求6所述的一種墻面清洗裝置，其特征在于：所述連接塊(13)的內部開設有通槽(14)。

技術總結
本技術提供了一種墻面清洗裝置，包括伸縮機構和墻面清潔機構；所述伸縮機構包括管體，所述管體的內部滑動連接有桿體，所述桿體的一端固定連接有支架；所述墻面清潔機構包括固定連接在支架上的板體，所述板體的一側均勻固定連接有連接桿，所述板體的另一側可拆式連接有海綿墊，所述連接桿的一端固定連接有支撐板，所述支撐板的內部螺紋連接有螺紋桿，所述螺紋桿的一端通過軸承轉動連接有連接板；本技術通過在板體上設置海綿墊以及能夠拆裝的靜電除塵紙，使靜電除塵紙能夠先對墻面上的灰塵進行吸附，從而使海綿墊沾水后能夠更加輕松地對墻面進行清洗，解決了墻面上的灰塵遇水后會被清潔裝置帶動的問題，從而提升了墻面清洗的工作效率。

技術研發人員：肖華
受保護的技術使用者：青島金碧輝建筑科技有限公司
技術研發日：20240410
技術公布日：2025/4/24
