本技術涉及清洗設備，特別涉及一種具有雙水箱的布藝清洗機。

背景技術：

1、布藝清洗機是一種適用于沙發、地毯等布藝物品表面的清潔設備，通常具有抽吸污水以及將污水集中收集的功能，其具有使用方便、環保以及高效等多種優點。

2、現有布藝清洗機包括主機、清水箱和污水箱，為便于拆裝，現有的清水箱和污水箱多直接由上往下的嵌置在主機上，雙水箱的安裝方式僅對底部進行了約束，如此使得水箱在布藝清洗機在使用過程中或者存放過程中發生脫離，安裝可靠性較差，具有改進的空間。

技術實現思路

1、本實用新型是為了克服上述現有技術中缺陷，提供一種具有雙水箱的布藝清洗機，其將提手提起能夠便于搬運，同時將提手下落不但能夠減小主機的體積以便于存放，而且下落的提手能夠將兩側的水箱鎖定以保證安裝穩定性。

2、為實現上述目的，本實用新型提供一種具有雙水箱的布藝清洗機，包括主機、污水箱、清水箱和提手；

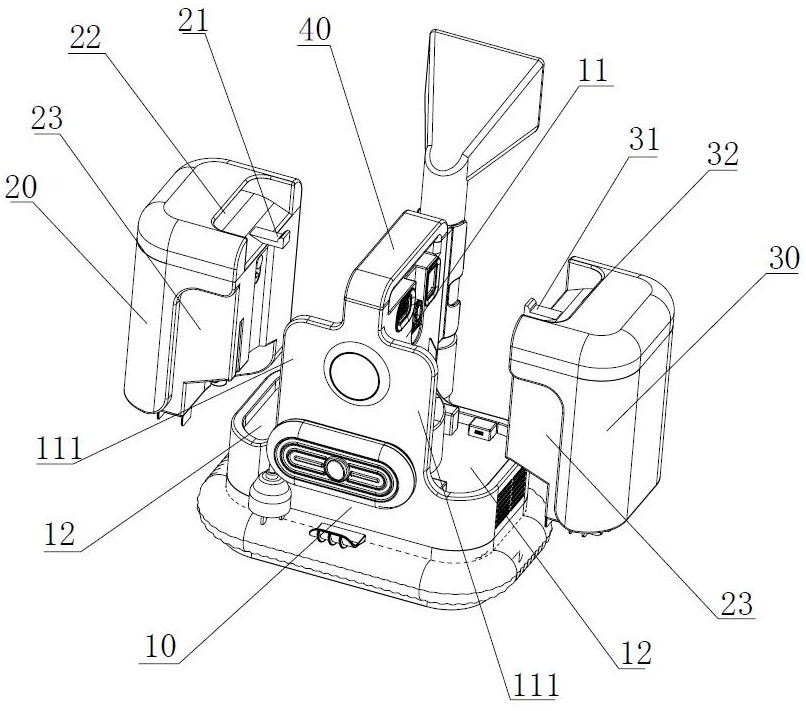

3、所述主機為凸字型結構，包括位于中部的凸起部、以及位于凸起部橫向兩側的凹陷部；

4、所述清水箱和污水箱分別對應嵌裝在主機兩側的凹陷部內，所述清水箱具有延伸至凸起部的頂部上方的第一鉤部，所述污水箱具有延伸至凸起部的頂部上方的第二鉤部；

5、所述提手呈縱向延伸且上下可動的設置在凸起部的頂部上，所述提手的下表面對應設置有分別與第一鉤部和第二鉤部配合的第一卡口和第二卡口，所述提手被構造設置為：

6、當所述提手處于提起狀態時，所述清水箱和污水箱能夠裝入或者取出；

7、當所述提手處于下落狀態時，所述提手上的卡口與清水箱和污水箱上的鉤部對應卡合。

8、進一步設置為：所述提手為拱形結構且其兩端部均具有向下延伸的導臂；

9、所述凸起部對應其頂部的縱向兩端均構造有供導臂插裝并引導導臂上下滑移的導筒。

10、進一步設置為：所述導臂的底端設置有鎖鉤，所述導筒內設置有與鎖鉤配合以將提手鎖定在下落狀態的按壓式自鎖鎖扣。

11、進一步設置為：所述提手還具有使得其始終具有朝向提起狀態運動的彈性件。

12、進一步設置為：所述凸起部對應其縱向前端的兩側均設置有橫向延伸的擋板部，所述清水箱和污水箱的前端面均設置有與擋板部相配合的讓位部。

13、進一步設置為：所述清水箱和污水箱的上端面與處于下落狀態的提手的上端面相齊平。

14、進一步設置為：所述清水箱朝向凸起部一側的上端構造設置有第一挖口結構；

15、所述污水箱朝向凸起部一側的上端構造設置有第二挖口結構。

16、與現有技術相比，本實用新型結構簡單、合理，通過按壓提手能夠方便在提起狀態和下落狀態之間切換；當提手處于提起狀態時，不但能夠便于設備搬運，而且也能夠便于水箱的拆、裝；當提手處于下落狀態時，不但能夠減小設備體積以便于存放，而且通過卡口與鉤部的配合能夠實現鎖定以使得兩個水箱穩固的安裝在主機上。

技術特征：

1.一種具有雙水箱的布藝清洗機，包括主機、污水箱、清水箱和提手；

2.根據權利要求1所述的一種具有雙水箱的布藝清洗機，其特征在于，所述提手為拱形結構且其兩端部均具有向下延伸的導臂；

3.根據權利要求2所述的一種具有雙水箱的布藝清洗機，其特征在于，所述導臂的底端設置有鎖鉤，所述導筒內設置有與鎖鉤配合以將提手鎖定在下落狀態的按壓式自鎖鎖扣。

4.根據權利要求1所述的一種具有雙水箱的布藝清洗機，其特征在于，所述提手還具有使得其始終具有朝向提起狀態運動的彈性件。

5.根據權利要求1所述的一種具有雙水箱的布藝清洗機，其特征在于，所述凸起部對應其縱向前端的兩側均設置有橫向延伸的擋板部，所述清水箱和污水箱的前端面均設置有與擋板部相配合的讓位部。

6.根據權利要求5所述的一種具有雙水箱的布藝清洗機，其特征在于，所述清水箱和污水箱的上端面與處于下落狀態的提手的上端面相齊平。

7.根據權利要求5所述的一種具有雙水箱的布藝清洗機，其特征在于，所述清水箱朝向凸起部一側的上端構造設置有第一挖口結構；

技術總結
本技術公開了一種具有雙水箱的布藝清洗機，包括主機、污水箱、清水箱和提手；主機包括凸起部、以及位于橫向兩側的凹陷部；清水箱和污水箱分別對應嵌裝在主機兩側的凹陷部內，清水箱具有延伸至凸起部的頂部上方的第一鉤部，污水箱具有延伸至凸起部的頂部上方的第二鉤部；提手呈縱向延伸且上下可動的設置在凸起部的頂部上，提手的下表面對應設置有分別與第一鉤部和第二鉤部相配合的第一卡口和第二卡口。本技術結構簡單、合理，將提手提起能夠便于搬運，同時將提手下落不但能夠減小主機的體積以便于存放，而且下落的提手能夠將兩側的水箱鎖定以保證安裝穩定性。

技術研發人員：周小林
受保護的技術使用者：寧波潔匠智能科技有限公司
技術研發日：20250324
技術公布日：2025/4/24
