本技術涉及吸塵器，具體為一種吸塵器消音風道。

背景技術：

1、吸塵器是利用電動機帶動葉片高速旋轉，在密封的殼體內產生空氣負壓，以此來吸取塵屑的，在人們的日常生活中應用十分廣泛，為使吸塵器的噪聲小，常使用消音風道進行消音。

2、現有的吸塵器消音風道，在使用過程中風道的降噪措施較為單一，消音頻率范圍不廣，整體使用時還是存在著噪音較高的問題，并且現有的消音風道不能對通風進行過濾凈化。

技術實現思路

1、為了解決吸塵器消音風道，在使用過程中風道的降噪措施較為單一，消音頻率范圍不廣，整體使用時還是存在著噪音較高的問題，并且現有的消音風道不能對通風進行過濾凈化的問題；本實用新型的目的在于提供一種吸塵器消音風道。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種吸塵器消音風道，包括風管本體，所述風管本體的一端連接有通風凈化組件，所述風管本體上連接有消音組件；

3、所述消音組件包括連接環，所述連接環的側面開設有弧形插孔，所述連接環的內部固定設有玻璃纖維消音套，所述玻璃纖維消音套與風管本體的內表面活動貼合，所述風管本體的一端開設有連接槽，所述連接環與連接槽的內表面活動貼合，所述風管本體的一端開設有弧形槽，所述弧形槽的內表面固定設有弧形彈簧，所述弧形彈簧設有兩個，且弧形彈簧對稱設置在弧形槽與弧形滑塊之間，所述弧形彈簧的另一端固定設有弧形滑塊，所述弧形滑塊遠離弧形彈簧的一側固定設有弧形插塊，所述弧形滑塊的側面開設有圓孔，所述弧形插塊活動貫穿連接槽，所述弧形插塊活動插設在弧形插孔內。

4、優選地，所述通風凈化組件包括連接管件，所述連接管件的內部固定設有活性炭過濾板，所述連接管件的截面形狀為“t”形，所述風管本體的一端開設有密封槽，所述連接管件靠近風管本體的一側固定設有密封圈，所述密封圈與密封槽的內表面活動貼合，所述連接管件與風管本體的一端活動貼合，所述連接管件的外側表面固定設有連接塊，所述連接塊的側面開設有方形槽，所述方形槽的內表面固定設有彈簧，所述彈簧設有若干個，且彈簧陣列分布在方形槽與方形塊之間，所述彈簧的另一端固定設有方形塊，所述風管本體的外側表面固定設有套筒，所述套筒的側面開設有方形通孔，所述方形槽的內表面開設有限位槽，所述限位槽內滑動設有限位塊，所述限位塊與方形塊固定連接，所述連接塊與套筒的內表面活動貼合，所述方形塊活動插設在方形通孔內。

5、與現有技術相比，本實用新型的有益效果在于：

6、1、本實用新型可通過玻璃纖維消音套可提升風管本體使用時的降噪性，還可在玻璃纖維消音套使用一段時間后，對其進行更換，

7、2、本實用新型通過活性炭過濾板可對通風進行凈化過濾，還可在活性炭過濾板使用一段時間后，對其進行更換。

技術特征：

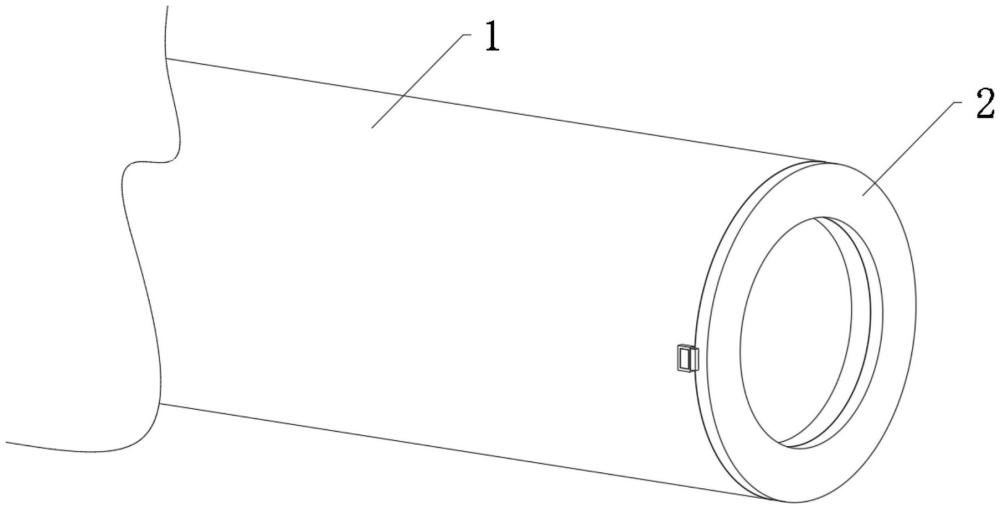

1.一種吸塵器消音風道，包括風管本體(1)，其特征在于：所述風管本體(1)的一端連接有通風凈化組件(2)，所述風管本體(1)上連接有消音組件(5)；

2.如權利要求1所述的一種吸塵器消音風道，其特征在于，所述通風凈化組件(2)包括連接管件(21)，所述連接管件(21)的內部固定設有活性炭過濾板(22)，所述連接管件(21)與風管本體(1)的一端活動貼合，所述連接管件(21)的外側表面固定設有連接塊(23)，所述連接塊(23)的側面開設有方形槽(24)，所述方形槽(24)的內表面固定設有彈簧(25)，所述彈簧(25)的另一端固定設有方形塊(26)，所述風管本體(1)的外側表面固定設有套筒(29)，所述套筒(29)的側面開設有方形通孔(291)，所述連接塊(23)與套筒(29)的內表面活動貼合，所述方形塊(26)活動插設在方形通孔(291)內。

3.如權利要求1所述的一種吸塵器消音風道，其特征在于，所述弧形彈簧(54)設有兩個，且弧形彈簧(54)對稱設置在弧形槽(53)與弧形滑塊(55)之間。

4.如權利要求1所述的一種吸塵器消音風道，其特征在于，所述弧形滑塊(55)的側面開設有圓孔(56)。

5.如權利要求2所述的一種吸塵器消音風道，其特征在于，所述方形槽(24)的內表面開設有限位槽(27)，所述限位槽(27)內滑動設有限位塊(28)，所述限位塊(28)與方形塊(26)固定連接。

6.如權利要求2所述的一種吸塵器消音風道，其特征在于，所述彈簧(25)設有若干個，且彈簧(25)陣列分布在方形槽(24)與方形塊(26)之間。

7.如權利要求2所述的一種吸塵器消音風道，其特征在于，所述風管本體(1)的一端開設有密封槽(41)，所述連接管件(21)靠近風管本體(1)的一側固定設有密封圈(4)，所述密封圈(4)與密封槽(41)的內表面活動貼合。

8.如權利要求2所述的一種吸塵器消音風道，其特征在于，所述連接管件(21)的截面形狀為“t”形。

技術總結
本技術公開了一種吸塵器消音風道，涉及吸塵器技術領域；而本技術包括風管本體，所述風管本體的一端連接有通風凈化組件，所述風管本體上連接有消音組件，所述消音組件包括連接環，所述連接環的側面開設有弧形插孔，所述連接環的內部固定設有玻璃纖維消音套，所述玻璃纖維消音套與風管本體的內表面活動貼合，所述風管本體的一端開設有連接槽，所述連接環與連接槽的內表面活動貼合，本技術可通過玻璃纖維消音套可提升風管本體使用時的降噪性，還可在玻璃纖維消音套使用一段時間后，對其進行更換，本技術通過活性炭過濾板可對通風進行凈化過濾，還可在活性炭過濾板使用一段時間后，對其進行更換。

技術研發人員：張濤
受保護的技術使用者：江蘇日新電器科技有限公司
技術研發日：20240430
技術公布日：2025/4/28
