本技術實施例涉及電動窗簾,特別涉及一種窗簾系統及其調節裝置。
背景技術:
1、近年來,隨著家居智能化的浪潮,出現了越來越多的自動化家居,例如電動窗簾,相較于傳統的手動窗簾,電動窗簾方便快捷,無需人工拉動窗簾,省力省時,并且地點不受限制,可以進行遠距離操控窗簾的開合,給用戶的生活帶來了極大的便利性。
2、但是電動窗簾在長期使用后,由于珠鏈長期受拉力,導致珠鏈的周長會變長,從而與動力輪脫齒打滑,電機無法驅動珠鏈轉動,使得珠鏈無法正常工作,影響窗簾的開合。
技術實現思路
1、鑒于現有技術存在的不足,本實用新型提供了一種窗簾系統及其調節裝置,可以張緊珠鏈,防止珠鏈與動力輪脫齒。
2、為了實現上述的目的,本實用新型采用了如下的技術方案:

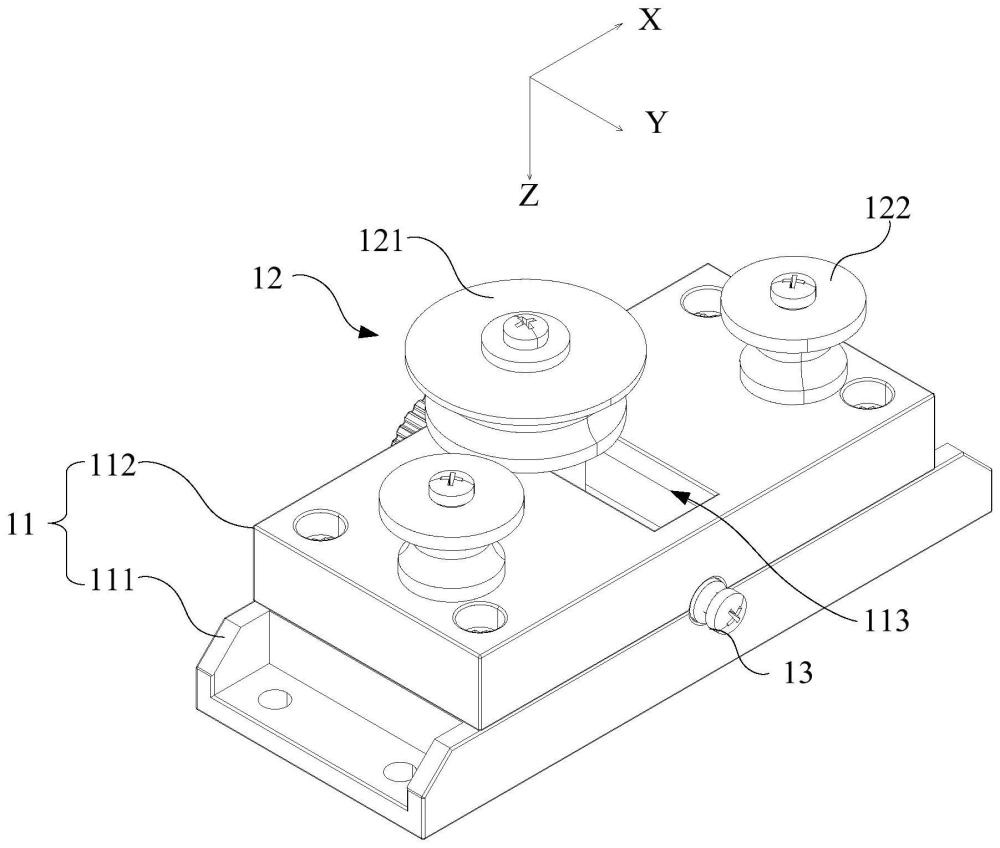

3、一種調節裝置,包括外殼、張緊結構和驅動結構,外殼用于與墻壁固定;張緊結構包括第一輪和第二輪,所述第一輪可移動地連接于所述外殼,所述第二輪與所述外殼連接,所述第一輪和所述第二輪沿所述外殼的長度方向依次設置,所述第一輪和所述第二輪用于供所述珠鏈繞設;驅動結構與所述第一輪連接,所述驅動結構用于驅動所述第一輪沿所述外殼的寬度方向移動。
4、作為其中一種實施方式,所述第二輪的數量為多個,沿所述外殼的長度方向,多個所述第二輪分別設置在所述第一輪的兩側;沿所述外殼的寬度方向,多個所述第二輪設置在所述第一輪的同一側。
5、作為其中一種實施方式,所述長度方向和所述寬度方向限定出第一平面,所述第一輪在所述第一平面上的投影中心為第一中心,多個所述第二輪在所述第一平面上的投影中心為第二中心,沿長度方向,所述第一中心與其兩側的所述第二中心的連線的夾角為α,在所述第一輪沿所述外殼的寬度方向移動時,160°<α<250°。
6、作為其中一種實施方式,所述第一輪的直徑大于所述第二輪的直徑。
7、作為其中一種實施方式,所述第一輪的外側面向內凹陷形成有第一限位槽,和/或,所述第二輪的外側面向內凹陷形成有第二限位槽;所述第一限位槽和所述第二限位槽用于限位所述珠鏈。
8、作為其中一種實施方式,所述第一輪包括第一限位部和第一滾輪部,所述第一滾輪部與所述外殼連接,所述第一限位部連接于所述第一滾輪部的頂部,所述第一限位部在第一平面上的投影覆蓋所述第一滾輪部在第一平面上的投影;和/或,所述第二輪包括第二限位部和第二滾輪部,所述第二限位部與所述外殼連接,所述第二限位部連接于所述第二滾輪部的頂部,所述第二限位部在第一平面上的投影覆蓋所述第二滾輪部在第一平面上的投影。
9、作為其中一種實施方式,所述張緊結構包括第一固定柱和第二固定柱,所述第一固定柱可移動地連接于所述外殼,并與所述驅動結構連接,所述第二固定柱連接于所述外殼,所述第一輪套設于所述第一固定柱,所述第二輪套設于所述第二固定柱,所述第一輪和所述第一固定柱轉動配合,所述第二輪與所述第二固定柱轉動配合。
10、作為其中一種實施方式,所述張緊結構包括第一固定件和第二固定件,所述第一固定件與所述第一固定柱連接并位于所述第一輪的頂部,所述第一固定件用于軸向限位所述第一輪;所述第二固定件與所述第二固定柱連接并位于所述第二輪的頂部,所述第二固定件用于軸向限位所述第二輪。
11、作為其中一種實施方式,所述外殼包括第一殼體和第二殼體,所述第一殼體和所述第二殼體可拆卸連接,所述第一輪可移動地連接于所述第二殼體,所述第二輪連接于所述第二殼體,所述第一殼體用于與所述墻壁連接;其中,所述第一殼體的長度大于所述第二殼體的長度,和/或,所述第一殼體的寬度大于所述第二殼體的寬度。
12、作為其中一種實施方式,所述驅動結構包括轉動件,所述轉動件轉動連接于所述外殼,所述外殼沿其寬度方向開設有移動槽,所述張緊結構與所述移動槽滑動連接,并與所述轉動件螺紋連接。
13、作為其中一種實施方式,所述張緊結構包括第一固定柱,所述第一輪套設于所述第一固定柱;所述第一固定柱與所述轉動件螺紋連接,并與所述移動槽滑動連接;其中,當所述轉動件轉動時,所述轉動件帶動所述第一輪沿所述外殼的寬度方向移動。
14、作為其中一種實施方式,所述驅動結構包括操作件,所述轉動件的一端伸出于所述外殼并連接有所述操作件,所述轉動件的另一端與所述外殼轉動連接,所述操作件用于持握。
15、作為其中一種實施方式,所述操作件的外側面沿其周向設有多個防滑部。
16、本實用新型的另一目的在于提供一種窗簾系統,包括動力部件、珠鏈和上述任一項實施例中的調節裝置,所述珠鏈與所述動力部件連接,所述珠鏈依次繞設過所述調節裝置中的所述第一輪和所述第二輪,所述動力部件用于驅動所述珠鏈轉動,所述調節裝置用于張緊所述珠鏈。
17、本實用新型的有益效果在于:本申請實施例提供了一種窗簾系統及其調節裝置,調節裝置包括外殼、張緊結構和驅動結構,外殼用于與墻壁固定;張緊結構包括第一輪和第二輪,第一輪可移動地連接于外殼,第二輪與外殼連接,第一輪和第二輪沿外殼的長度方向依次設置,第一輪和第二輪用于供珠鏈繞設;驅動結構與第一輪連接,驅動結構用于驅動第一輪沿外殼的寬度方向移動。相較于現有技術,本申請的調節裝置通過驅動結構驅動第一輪移動,以調節珠鏈繞設在第一輪和第二輪上的長度,進而起到張緊珠鏈的作用,防止珠鏈周長變長與動力輪脫離;采用此調節裝置的窗簾系統在使用時,其動力部件和調節裝置相互獨立,兩者的安裝和維修互不干擾,簡化了窗簾系統的整體結構,便于裝配;同時調節裝置防止珠鏈與動力部件脫離,保證了窗簾正常的開合功能。
1.一種調節裝置(1),用于張緊珠鏈(2),其特征在于,包括:
2.根據權利要求1所述的調節裝置(1),其特征在于,所述第二輪(122)的數量為多個,沿所述外殼(11)的長度方向,多個所述第二輪(122)分別設置在所述第一輪(121)的兩側;沿所述外殼(11)的寬度方向,多個所述第二輪(122)設置在所述第一輪(121)的同一側。
3.根據權利要求2所述的調節裝置(1),其特征在于,所述長度方向和所述寬度方向限定出第一平面,所述第一輪(121)在所述第一平面上的投影中心為第一中心,多個所述第二輪(122)在所述第一平面上的投影中心為第二中心,沿長度方向,所述第一中心與其兩側的所述第二中心的連線的夾角為α,在所述第一輪(121)沿所述外殼(11)的寬度方向移動時,160°<α<250°。
4.根據權利要求1所述的調節裝置(1),其特征在于,所述第一輪(121)的直徑大于所述第二輪(122)的直徑。
5.根據權利要求1所述的調節裝置(1),其特征在于,所述第一輪(121)的外側面向內凹陷形成有第一限位槽(1213),和/或,所述第二輪(122)的外側面向內凹陷形成有第二限位槽(1223);所述第一限位槽(1213)和所述第二限位槽(1223)用于限位所述珠鏈(2)。
6.根據權利要求1所述的調節裝置(1),其特征在于,所述第一輪(121)包括第一限位部(1211)和第一滾輪部(1212),所述第一滾輪部(1212)與所述外殼(11)連接,所述第一限位部(1211)連接于所述第一滾輪部(1212)的頂部,所述第一限位部(1211)在第一平面上的投影覆蓋所述第一滾輪部(1212)在第一平面上的投影;
7.根據權利要求1所述的調節裝置(1),其特征在于,所述張緊結構(12)包括第一固定柱(123)和第二固定柱(124),所述第一固定柱(123)可移動地連接于所述外殼(11),并與所述驅動結構(13)連接,所述第二固定柱(124)連接于所述外殼(11),所述第一輪(121)套設于所述第一固定柱(123),所述第二輪(122)套設于所述第二固定柱(124),所述第一輪(121)和所述第一固定柱(123)轉動配合,所述第二輪(122)與所述第二固定柱(124)轉動配合。
8.根據權利要求7所述的調節裝置(1),其特征在于,所述張緊結構(12)包括第一固定件(125)和第二固定件(126),所述第一固定件(125)與所述第一固定柱(123)連接并位于所述第一輪(121)的頂部,所述第一固定件(125)用于軸向限位所述第一輪(121);
9.根據權利要求1所述的調節裝置(1),其特征在于,所述外殼(11)包括第一殼體(111)和第二殼體(112),所述第一殼體(111)和所述第二殼體(112)可拆卸連接,所述第一輪(121)可移動地連接于所述第二殼體(112),所述第二輪(122)連接于所述第二殼體(112),所述第一殼體(111)用于與所述墻壁連接;
10.根據權利要求1所述的調節裝置(1),其特征在于,所述驅動結構(13)包括轉動件(131),所述轉動件(131)轉動連接于所述外殼(11),所述外殼(11)沿其寬度方向開設有移動槽(113),所述張緊結構(12)與所述移動槽(113)滑動連接,并與所述轉動件(131)螺紋連接。
11.根據權利要求10所述的調節裝置(1),其特征在于,所述張緊結構(12)包括第一固定柱(123),所述第一輪(121)套設于所述第一固定柱(123);所述第一固定柱(123)與所述轉動件(131)螺紋連接,并與所述移動槽(113)滑動連接;其中,當所述轉動件(131)轉動時,所述轉動件(131)帶動所述第一輪(121)沿所述外殼(11)的寬度方向移動。
12.根據權利要求10所述的調節裝置(1),其特征在于,所述驅動結構(13)包括操作件(132),所述轉動件(131)的一端伸出于所述外殼(11)并連接有所述操作件(132),所述轉動件(131)的另一端與所述外殼(11)轉動連接,所述操作件(132)用于持握。
13.根據權利要求12所述的調節裝置(1),其特征在于,所述操作件(132)的外側面沿其周向設有多個防滑部(1321)。
14.一種窗簾系統,其特征在于,包括動力部件(3)、珠鏈(2)和上述權利要求1-13任一項所述的調節裝置(1),所述珠鏈(2)與所述動力部件(3)連接,所述珠鏈(2)依次繞設過所述調節裝置(1)中的所述第一輪(121)和所述第二輪(122),所述動力部件(3)用于驅動所述珠鏈(2)轉動,所述調節裝置(1)用于張緊所述珠鏈(2)。
