本技術涉及清潔設備，特別是涉及一種降噪的清潔設備。

背景技術：

1、清潔設備能夠提供抽吸力以吸取外部環境的臟污，廣泛應用于家庭、商場和工業生產場所等多種環境。清潔設備以吸塵器為例，含塵氣流經吸塵器的吸嘴進入內部的塵腔內被過濾，大顆粒灰塵或毛發等會殘留在塵腔內，而含塵量較小的氣流經會繼續向下游流動，最終由吸塵器上的出風口排出。在吸塵器工作過程中，氣流的流動是噪音的主要來源之一。噪音較大嚴重影響了用戶的使用體驗。

技術實現思路

1、實用新型要解決的問題

2、針對清潔設備噪音大的技術問題，本公開實施例提供了一種可降噪的清潔設備。

3、用于解決問題的方案

4、本公開實施例提供了一種清潔設備，所述清潔設備包括：

5、塵箱組件和機體，沿氣流的流動方向，所述塵箱組件位于所述機體的上游；

6、所述機體包括罩體和位于罩體內的驅動源，所述驅動源用于提供供氣流流動的抽吸力；

7、所述罩體具有：氣流依次流經的第一進風口、第一風道、第二風道和第一出風口；

8、所述第一進風口位于所述罩體的第一端，所述第一風道構建在所述罩體的第一端和第二端之間的空間內：

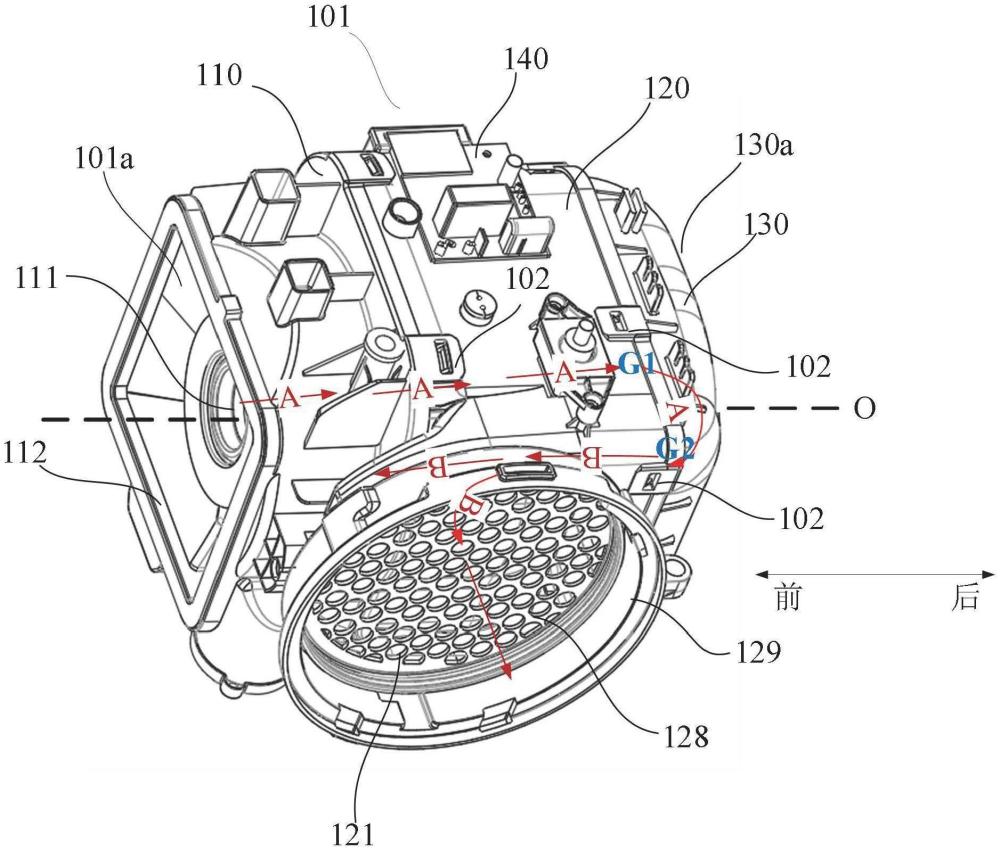

9、氣流進入所述第一風道，在所述罩體內流動至所述第二端內側處改變氣流的流動方向后進入所述第二風道，通過所述第二風道后，氣流經所述罩體側部的第一出風口流出；所述第二端為所述第一端的相反端。

10、可選地，所述第一風道和所述第二風道共同形成的風道的至少部分區域呈u形。

11、所述第一風道包括供氣流依次通過的第一子風道和第二子風道，氣流在所述第二子風道內改變方向進入所述第二風道；

12、所述第二子風道和所述第二風道環繞在所述第一子風道的至少部分風道壁外，且所述第二子風道和所述第二風道均與所述第一子風道共用部分風道壁。

13、可選地，所述驅動源位于所述第一風道內；氣流經所述第一進風口進入所述驅動源內，由所述驅動源出口流出的氣流在所述罩體內部經所述第一風道流向所述第二風道。

14、可選地，所述清潔設備還包括：內罩，所述內罩位于所述罩體內，所述內罩包括：第一腔以及位于所述第一腔外圍的第二腔；

15、所述第一腔與所述驅動源的出口連通，所述第一腔的側壁具有第二出風口，所述第二腔的側壁具有第三出風口，所述第二出風口和所述第三出風口沿所述內罩的周向位置錯開；所述驅動源流出的氣流進入所述第一腔后由所述第二出風口流向所述第二腔，所述第二腔內氣流經所述第三風口進入所述罩體和所述內罩之間的空間內。

16、可選地，所述第一進風口的中心軸線與所述驅動源的中心軸線同軸。

17、可選地，所述罩體包括：前罩、外罩和后罩，所述外罩位于所述前罩和所述后罩之間，并分別連接于所述前罩和所述后罩；

18、所述前罩具有所述第一進風口，所述第一風道包括：所述前罩和所述外罩共同形成的第三腔內，以及，所述外罩和所述后罩共同形成的第四腔的一部分；所述第四腔的另一部分形成為所述第二風道。

19、可選地，所述外罩具有連通所述第三腔和所述第四腔的過孔，所述驅動源和所述內罩均位于所述第三腔內，所述過孔(122)與所述第二風道(108)的入口之間具有間隔。

20、可選地，所述外罩包括：外罩底壁，繞所述外罩底壁沿所述驅動源軸向延伸的第一側壁、位于所述第一側壁側方外部的第二側壁，所述過孔位于所述外罩底壁，所述第一出風口位于所述第二側壁；

21、所述第四腔包括：位于所述外罩底壁和所述后罩之間的子腔，以及，所述第二側壁與所述第一側壁之間的間隔空間，所述子腔形成為所述第一風道的一部分，所述間隔空間形成所述第二風道。

22、可選地，所述第一腔的側壁以及所述前罩均與所述驅動源嵌套連接，以將所述驅動源固定在所述第三腔內。

23、可選地，所述第一腔朝向所述驅動源的一側具有第一開口，所述驅動源覆蓋所述第一開口；

24、所述清潔設備還包括：第一密封件，所述第一密封件位于所述第一腔的側壁端面和所述驅動源之間，以密封所述驅動源和所述第一腔側壁的連接處。

25、可選地，所述第二腔朝向所述驅動源的一側具有第二開口，所述前罩覆蓋所述第二開口；

26、所述清潔設備還包括：第二密封件，所述第二密封件位于所述前罩和所述第二腔側壁之間，以密封所述前罩和所述第二腔側壁的連接處。

27、可選地，所述清潔設備還包括：

28、第三密封件，所述第三密封件位于所述前罩和所述外罩之間，以密封所述前罩和所述外罩的連接處；和/或，

29、第四密封件，所述第四密封件位于所述外罩和所述后罩之間，以密封所述外罩和所述后罩的連接處。

30、可選地，所述前罩分別與所述外罩和所述后罩通過固定位連接，其中，所述固定位的位置位于所述罩體的外側。

31、可選地，所述固定位包括卡扣。

32、可選地，所述清潔設備還包括：吸音件，所述吸音件至少位于以下位置：所述內罩的第二腔、所述驅動源的外壁、所述外罩的內壁。

33、可選地，所述前罩具有用于安裝進風過濾件的第一安裝位，所述第一安裝位環繞所述第一進風口；和/或，

34、所述外罩上具有安裝出風過濾件的第二安裝位，所述第二安裝位環繞所述第一出風口。

35、可選地，所述出風過濾件的外圓周設有凸起部，所述第二安裝位具有環狀側壁及位于所述環狀側壁的凹槽，所述凸起部能夠插入所述凹槽，以連接所述出風過濾件和所述第二安裝位。

36、可選地，所述罩體包括：與第一風道連通的導氣管；所述清潔設備還包括：控制所述驅動源運轉的線路板組件，所述線路板組件的散熱部分至少部分插入所述導氣管內。

37、可選地，所述罩體還包括：第五密封件，所述第五密封件分別與所述散熱部分及所述導氣管密封連接。

38、可選地，所述第一風道的內壁具有第四出風口，所述導氣管通過所述第四出風口與所述第一風道連通，所述第四出風口為分布在所述第一風道內壁上的多個條形孔。

39、可選地，所述塵箱組件還包括：

40、塵箱，所述塵箱具有與所述第一進風口連通的塵腔，所述塵腔位于所述第一進風口的上游，并具有第三開口；

41、蓋體，所述蓋體覆蓋所述第三開口；

42、安裝架，所述安裝架位于所述塵腔內，所述安裝架用于安裝塵杯或塵袋。

43、可選地，所述機體還包括：出風過濾件，以及位于所述出風過濾件上的香薰安裝位；

44、所述出風過濾件用于過濾自所述第一出風口向外部環境流出的氣流，所述香薰安裝位位于氣流流出路徑中，且所述香薰安裝位用于安裝香薰件。

45、可選地，所述出風過濾件為海帕，所述香薰安裝位為形成在所述海帕外部過濾架上的安裝孔。

46、可選地，所述安裝孔的孔壁具有用于取放所述香薰件的缺口。

47、可選地，所述香薰安裝位位于所述第一出風口的中心位置。

48、可選地，所述香薰件為環狀。

49、可選地，所述安裝孔的深度大于所述香薰件的厚度。

50、可選地，所述安裝孔的孔壁具有：將所述香薰件限位在所述安裝孔內的限位卡扣。

51、可選地，所述限位卡扣具有引導所述香薰件卡入所述安裝孔內的斜面。

52、可選地，所述機體還包括位于所述出風過濾件外側的出風罩，所述出風罩位于所述清潔設備的側方。

53、實用新型的效果

54、本公開實施例提供的清潔設備中，氣流經第一進風口進入罩體內的驅動源后，由第一風道流入第二風道，最終由側方的第一出風口流出。通過在罩體的側方設置第二風道，增加了風道長度，可有效降低氣流速度和氣流壓力，進而降低氣流噪音，提高使用體驗。
