本技術屬于電競椅，尤其涉及一種靠背可自動回位的電競椅。

背景技術：

1、電競椅，也稱為游戲椅，是專為電子競技玩家和長時間使用電腦的用戶設計的座椅，這種椅子通常具有人體工程學設計，旨在提供舒適的坐姿和支撐，以減少長時間游戲或工作時的疲勞和不適。

2、現有的電競椅為了迎合使用者在不同場景使用下的座椅倚靠習慣，其椅背均采用能夠進行角度調節的結構設計，但由于椅背角度在座椅使用過后難以自動復位，所以在切換到上一個使用場景，例如從休息狀態切換到游戲狀態時，使用者需要重新調整其舒適的姿勢，步驟就會變得十分繁瑣。

3、綜上，目前需要一種能夠靠背可自動回位的電競椅。

技術實現思路

1、本實用新型目的是提供一種靠背可自動回位的電競椅。當使用者入座在座板上時，利用使用者自身的體重，使得能夠下壓座板，通過銷桿來對靠背的轉動軸進行鎖定，保證了椅背角度在電競椅使用期間的穩定性，當使用者離開電競椅時，銷桿取消鎖定來使得椅背能夠自動復位。

2、本實用新型解決上述問題采用的技術方案是：一種靠背可自動回位的電競椅，包括：

3、椅座，所述椅座的頂部設有凹槽，所述凹槽內設置有座板，所述座板與椅座之間設置有彈性組件；

4、所述椅座的一側通過轉動軸轉動連接有椅背，所述椅座的底部中心轉動連接有支撐腳；

5、所述凹槽的內腔底部一側活動連接有活動板，所述活動板與座板的底部之間通過鉸件對稱鉸接有第二連桿；

6、所述活動板的頂部對稱固定連接有銷桿且銷桿與椅座之間滑動連接；

7、所述轉動軸的周向開設有若干個銷孔，所述銷桿用于插入所述銷孔中；

8、復位組件，用于將所述椅背恢復至立起狀態。

9、其中，座椅椅背的立起和放倒狀態是指椅背相對于座椅平面的角度變化，這種變化通常通過椅背的傾斜機制來實現，允許用戶根據需要調整椅背的角度，以適應不同的使用場景和個人偏好。當座椅椅背處于立起狀態時，椅背通常與座椅平面形成一個接近垂直的角度，或者至少是一個較小的角度，這種狀態適合于用戶需要保持直立坐姿的情況，如游戲、工作、學習或進行需要集中注意力的活動。立起狀態有助于保持良好的坐姿，減少背部和頸部的壓力。

10、當座椅椅背處于放倒狀態時，椅背相對于座椅平面形成一個較大的角度，有時甚至可以達到接近平躺的角度，這種狀態適合于用戶需要休息、放松或進行不需要集中注意力的活動，放倒狀態有助于減少背部肌肉的緊張，提供更舒適的休息體驗。

11、進一步優選的技術方案在于：所述復位組件包括通過連接座對稱固定連接在椅座底部的滑桿，所述滑桿上滑動連接有滑板，所述滑板與椅背的底部之間通過鉸件鉸接有第一連桿，所述滑桿的外部套設有第二彈簧。

12、進一步優選的技術方案在于：所述彈性組件包括設置在所述凹槽的內腔底部的伸縮桿，所述伸縮桿的外部套設有第一彈簧。

13、進一步優選的技術方案在于：所述椅座的兩側均通過支架固定連接有扶手。

14、進一步優選的技術方案在于：所述第二彈簧的兩端分別與連接座以及滑板固定連接。

15、進一步優選的技術方案在于：所述第一彈簧的兩端分別與凹槽的內腔底部以及座板固定連接。

16、進一步優選的技術方案在于：所述椅背的上部設置有頭枕。

17、進一步優選的技術方案在于：所述支撐腳的底部活動設置有萬向輪，所述萬向輪上設置有鎖定件。

18、進一步優選的技術方案在于：所述活動板的底部固定連接有導向滑塊，所述凹槽的內腔底部設有導向滑槽并與導向滑塊之間滑動連接。

19、進一步優選的技術方案在于：所述銷桿的截面直徑大小不大于銷孔的孔徑。

20、綜上，本實用新型具有以下有益之處：

21、1.本實用新型通過轉動軸的轉動，使得能夠帶動椅背進行角度的變化，并且利用滑桿與滑板之間的滑動配合，滑板以及椅背與第一連桿之間的鉸接作用配合，使得椅背在進行角度變化的過程中能夠推動滑板對第二彈簧進行壓縮，當使用者入座在座板，利用使用者自身的體重，并在伸縮桿的伸縮作用以及第一彈簧的彈性作用配合下，使得能夠下壓座板，座板下移時利用導向滑塊與導向滑槽之間的滑動配合，活動板以及座板與第二連桿之間的鉸接作用，使得能夠推動活動板進行水平移動，活動板移動帶動銷桿一同移動，從而能夠使銷桿插入進銷孔中來對轉動軸進行鎖定，進而保證了椅背角度在電競椅使用期間的穩定性；

22、2.本實用新型當使用者離開電競椅時，在第一彈簧的回彈作用以及第二彈簧的回彈作用共同配合下，使得椅背能夠自動復位，實用性強，有效的避免了因椅背角度在座椅使用過后難以自動復位，使得增加了使用者操作所帶來的繁瑣的問題。

技術特征：

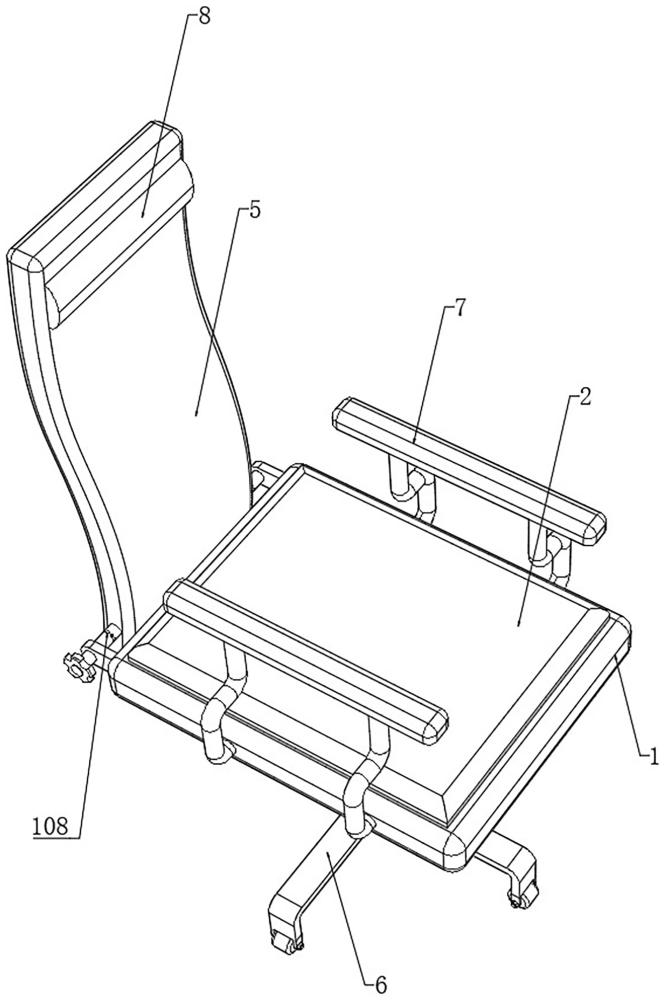

1.一種靠背可自動回位的電競椅，其特征在于，包括：

2.根據權利要求1所述的一種靠背可自動回位的電競椅，其特征在于，所述復位組件包括通過連接座對稱固定連接在椅座（1）底部的滑桿（101），所述滑桿（101）上滑動連接有滑板（102），所述滑板（102）與椅背（5）的底部之間通過鉸件鉸接有第一連桿（103），所述滑桿（101）的外部套設有第二彈簧（104）。

3.根據權利要求1所述的一種靠背可自動回位的電競椅，其特征在于，所述彈性組件包括設置在所述凹槽的內腔底部的伸縮桿（3），所述伸縮桿（3）的外部套設有第一彈簧（4）。

4.根據權利要求1所述的一種靠背可自動回位的電競椅，其特征在于，所述椅座（1）的兩側均通過支架固定連接有扶手（7）。

5.根據權利要求2所述的一種靠背可自動回位的電競椅，其特征在于，所述第二彈簧（104）的兩端分別與連接座以及滑板（102）固定連接。

6.根據權利要求3所述的一種靠背可自動回位的電競椅，其特征在于，所述第一彈簧（4）的兩端分別與凹槽的內腔底部以及座板（2）固定連接。

7.根據權利要求1所述的一種靠背可自動回位的電競椅，其特征在于，所述椅背（5）的上部設置有頭枕（8）。

8.根據權利要求1所述的一種靠背可自動回位的電競椅，其特征在于，所述支撐腳（6）的底部活動設置有萬向輪，所述萬向輪上設置有鎖定件。

9.根據權利要求1所述的一種靠背可自動回位的電競椅，其特征在于，所述活動板（105）的底部固定連接有導向滑塊，所述凹槽的內腔底部設有導向滑槽（109）并與導向滑塊之間滑動連接。

10.根據權利要求1所述的一種靠背可自動回位的電競椅，其特征在于，所述銷桿（107）的截面直徑大小不大于銷孔（108）的孔徑。

技術總結
本技術屬于電競椅技術領域，公開了一種靠背可自動回位的電競椅，包括椅座，所述椅座的頂部開設有凹槽，所述座板的底部與凹槽的內腔底部之間均勻固定連接有伸縮桿，所述伸縮桿的外部套設有第一彈簧，所述椅座的一側通過轉動軸轉動連接有椅背，所述復位組件包括通過連接座對稱固定連接在椅座底部的滑桿，兩組所述滑桿的外部滑動連接有同一滑板，所述滑板與椅背的底部之間通過鉸件對稱鉸接有第一連桿，所述滑桿的外部套設有第二彈簧，所述凹槽的內腔底部一側活動連接有活動板，所述活動板與座板的底部之間通過鉸件對稱鉸接有第二連桿，本技術有效的避免了因椅背角度在座椅使用過后難以自動復位，使得增加了使用者操作所帶來的麻煩問題。

技術研發人員：錢覺慧
受保護的技術使用者：安吉瑞寶家具有限公司
技術研發日：20240709
技術公布日：2025/4/24
