本發明涉及服裝智能印染和紡織品自動化加工，尤其涉及一種基于改進yolov11實例分割網絡進行視覺識別的自動化注染方法。

背景技術：

1、近年來，隨著自動化技術和智能制造技術的不斷發展，傳統的服裝注染工藝已經無法滿足日益提高的生產效率和質量要求。為了提高生產效率并降低人工成本，越來越多的服裝制造商和染色工廠開始嘗試引入機器人技術和計算機視覺技術，以實現注染過程的自動化。然而，盡管機器人技術能夠模擬人工操作，但在執行過程中，尤其是在衣服輪廓的精準識別和定位方面，仍面臨不少技術挑戰。

2、在傳統的注染工藝中，尤其是給衣服上色階段，過度需要人工來進行完成，幾乎每個工位都得需要6-8個工人來完成，并且在注染上色過程中，容易受到工人操作技能、疲勞等因素的影響。因此，如何通過計算機視覺和人工智能技術，實現對衣物進行精準的視覺識別，已經成為自動化注染系統的核心技術之一。由于注染過程中的衣服形態不規則，并且顏料的滲透、顏色的漸變，以及進行注染的工位是在料框上進行的，料框是一個透明的網框，所以會有多余顏料的滲透，這些因素都會影響視覺的識別，如何在復雜紋理和背景干擾下實現高精度的衣服輪廓識別和標志物定位，以及視覺的識別應該選用什么合適的網絡模型，是該技術能否成功應用的關鍵。

3、現有的yolov11(you?only?look?once)深度學習模型，憑借其在目標檢測和實例分割任務中的高效性和精度，成為當前視覺識別領域的主流方法之一。尤其在實例分割任務中，yolov11能夠?qū)δ繕?biāo)進行精準的分割，識別不規則形狀的物體輪廓。然而，現有的yolov11實例分割模型對于復雜背景、紋理過渡和顏色干擾等問題仍存在一定的局限性，特別是在注染過程中的衣服輪廓和小目標標志物的精準識別方面，仍有提升空間。

4、專利cn113684633b提出一種自動注染機，也提到了相關注染的打樣技術。其通過機械定位與固定件實現衣物的定位與染色。然而，注染布料具有較大的形狀變異性與復雜輪廓，難以通過機械方法實現精準定位。專利cn115710787b提出一種人機協作的智能噴色機器人，然而，盡管該設備在染色操作上部分實現了自動化，但其運行過程仍依賴人工干預，操作人員需要在生產過程中持續監控噴嘴堵塞狀態，必要時手動清理和調整設備運行。

5、為了克服上述技術局限，本發明通過視覺識別自動調整噴涂路徑和染液噴灑策略，實現了全流程的智能化和自動化，適用于復雜紋理與個性化圖案的批量生產。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種基于改進yolov11實例分割網絡進行視覺識別的自動化注染方法，將yolov11實例分割網絡引入自動化注染系統，通過實時識別衣物輪廓與標志物區域，動態控制染料噴射與定位操作，顯著提升了注染工藝的自動化程度與染色精度。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種基于改進yolov11實例分割網絡進行視覺識別的自動化注染方法，包括如下步驟：

4、步驟1、制備訓練數據集

5、搭建好拍攝環境和視野范圍，將注染好的成品衣服放到料框上進行拍攝，從而得到多張訓練數據集；

6、步驟2、構建神經網絡

7、對訓練數據集中的衣服輪廓和標志物進行打標，打標后對這兩種特征進行訓練，搭建改進后的yolov11神經網絡模型；

8、步驟3、人工設定機器人程序

9、訓練完模型之后，將未進行注染的衣服樣品放在料框之上，人工根據想要的注染效果，比如根據對衣服想要注染顏色的數量以及顏色的種類來設定機器人的相關執行程序；

10、程序設定后，保存程序，后續機器人就可根據程序來指定不同區域的注染顏色。

11、步驟4、拍攝樣品衣服圖片

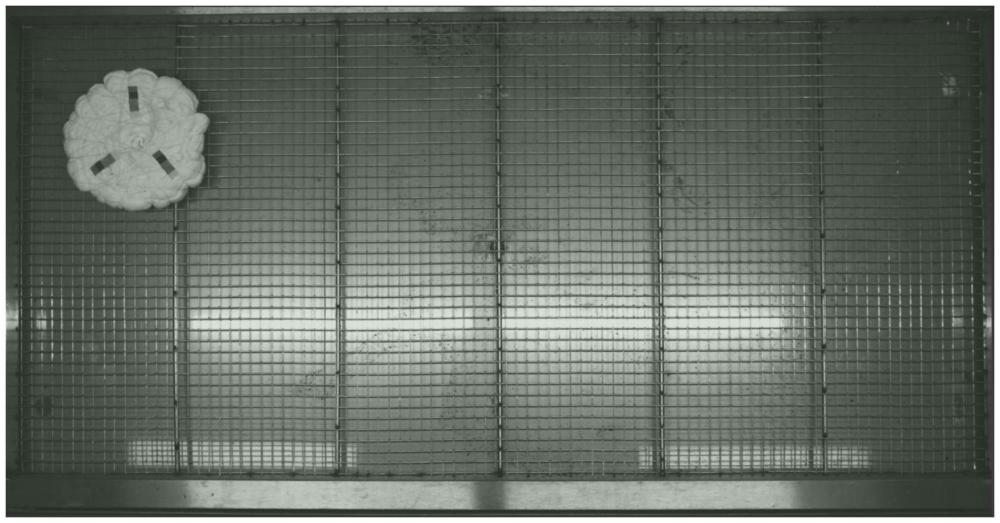

12、對擺放好的樣品衣服進行拍攝；

13、步驟5、視覺識別

14、拍攝好后利用訓練完成的網絡模型，對拍攝得到的圖片進行視覺識別，得到圖片內衣服和標志物的mask掩碼；

15、步驟6、圖像處理

16、利用opencv傳統圖像處理，對識別后的圖片進行處理，先獲取衣服和標志物掩碼的外輪廓點集，并進行連接得到輪廓，再獲取根據衣服旋心和標志物中心，連接圓心、標志物再到衣服外輪廓的標志線；

17、步驟7、機器人加工注染

18、機器人進行加工注染，在衣服輪廓內進行注染，在標志線位置進行注染顏色的更換。

19、優選地，步驟1中，具體步驟如下：

20、步驟1.1、拍攝環境應該要求盡可能減少環境光變化對于后續視覺識別的效果，所以加入了兩個條形光源，調節其亮度以及相機的曝光參數至符合要求；

21、步驟1.2、拍攝的數據集應盡可能避免背景對于后續識別的影響以及視野范圍的統一，所以調節視野范圍至剛好占滿整個料框。

22、其中，訓練集中的衣服和標志物這兩種特征，在注染的打樣任務中，目標是識別衣服和標志物的mask掩碼，這兩者染料顏色變化、衣服輪廓的復雜性以及由于料框是可滲的網框的緣故，注染的顏料容易或多或少的滲入到料框之下從而容易影響識別效果，所以對于識別的準確度具有很高的挑戰性。

23、優選地，步驟2中，改進后的yolov11神經網絡模型的具體步驟如下：

24、將cbam(convolutional?blockattention?module)模塊嵌入到y(tǒng)olov11的特征融合階段，由于yolov11網絡架構中，neck部分的主要任務是融合來自不同分辨率的特征圖，故將cbam引入到c3k2模塊之后，既可以讓模型對于細節(如衣服邊緣、顏色等)有更強的感知能力，能更有效地處理這些難以區分的細節，減少料框背景的干擾影響，又可以幫助網絡聚焦于不同尺度上的重要特征，從而提升大檢測頭(head-large)對于衣服輪廓和小檢測頭(head-small)對于標志物的識別精度；

25、其中，cbam模塊本質上是一個集成在卷積神經網絡中的注意力模塊，目的是增強模型的特征表達能力，cbam模塊由通道注意力模塊(channel?attention?module)和空間注意力模塊(spatialattention?module)組成；將其分別應用于特征圖的兩個維度：通道維度和空間維度，并在通道維度和空間維度上對特征進行增強。

26、優選地，所述通道注意力模塊包括如下步驟：

27、a.對特征圖進行全局平均池化(globalaverage?pooling)和全局最大池化(global?max?pooling)，得到一個全局的描述符；

28、b.將描述符通過全連接層進行降維和激活(通常是relu激活)；

29、c.最終通過sigmoid激活得到每個通道的權重，利用這些權重對特征圖的通道進行加權；

30、所述空間注意力模塊包括如下步驟：

31、a.對特征圖在通道維度上進行平均池化和最大池化，得到兩個單通道的特征圖；

32、b.將這兩個特征圖拼接后通過一個卷積層，得到空間注意力權重圖；

33、c.最終通過sigmoid激活函數將空間權重限制在[0,1]區間，按照這個權重對特征圖的每個位置進行加權。

34、優選地，有了空間注意力模塊和通道注意力模塊之后，cbam將通道注意力模塊和空間注意力模塊串聯混合在一起，對特征圖進行兩次增強處理，其具體步驟如下：

35、a.通道注意力增強：首先，輸入特征圖f經過通道注意力模塊，生成注意力權重并進行加權處理；

36、b.空間注意力增強：接著，經過通道增強后的特征圖被傳入空間注意力模塊，生成空間注意力權重并進行加權處理，得到最終輸出的特征圖。

37、此處引入了cbam模塊，即引入了這兩種注意力機制之后，通過通道注意力，cbam能夠幫助yolov11在復雜場景中更加關注衣服和標志物的輪廓和染料邊界等重要特征的通道，避免背景或不相關區域的干擾。通過空間注意力，cbam能夠在不同的空間位置上動態調整注意力，因?yàn)椋枳⑷镜囊路荚诹峡蛏厦妫钥臻g注意力模塊會增強重要區域的特征，同時抑制無關區域的影響，即確保模型能關注到料框內的關鍵區域，從而提升分割精度并減少無關信息的干擾。值得一提的是，cbam模塊較為輕量，相比其他注意力機制模塊，不會大幅增加計算開銷，適合與yolov11的高效檢測和分割架構結合使用。

38、隨后，對基于改進的yolov11實例分割網絡模型進行訓練，并將訓練結果導出為.onnx文件形式部署到視覺識別程序之中。

39、優選地，步驟6中，包括如下步驟：

40、a.先獲取衣服和標志物mask掩碼的外輪廓點集，并根據外輪廓點集進行連接得到衣服的外輪廓；

41、b.獲取衣服輪廓旋心o1和其他標志物輪廓的中心o2,o3…on；

42、c.以o1為起點，沿著與標志物中心點oi(i＝2,3…n)的連線方向，找到與衣服輪廓的交點oi'，連接o1?oi'即為標志線。

43、優選地，步驟7中，包括如下步驟：

44、a.機器人獲取衣服輪廓的位置坐標信息后，程序設定將其在衣服輪廓內部進行加工上色；

45、b.根據標志物的數量和位置信息，程序設定其加工區域，不同加工區域根據人工設定的顏色進行不同顏色的注染。

46、與現有技術相比，本發明具有以下有益效果：

47、本發明用于在注染打樣階段精準識別衣服輪廓和標志物，通過對yolov11模型的改進，使其能夠在面對復雜注染紋理、顏色漸變、顏料滲透等挑戰時，仍然保持高精度的識別性能。這一改進不僅能夠順利識別出不同衣服的輪廓和標志物的識別，還為機器人在后續的自動化注染過程中提供了精確的定位和控制，最終實現注染任務的完全自動化，極大地提高生產效率，減少人工操作成本，并提升注染過程的質量控制能力。
