本技術涉及醫療器械，更具體地說，本技術涉及一種手術地吸裝置。

背景技術：

1、經皮腎鏡技術(pcnl)是腔內泌尿外科手術的一個重要部分，在治療上尿路結石方面，與輸尿管鏡技術及體外沖擊波碎石技術共同成為現代主要的治療方法，已徹底改變了傳統開放手術的外科治療方法，而在對病人進行手術時，需要保證手術室內無菌的環境，因此，手術室內的環境清理作業就成了重中之重，現有的手術室環境清理通常需要利用地吸裝置對地面進行清理消毒。

2、現有的手術地吸裝置體積通常不會太大，否則不僅影響使用，而且移動不便，但針對一些液體用量大，比如關節鏡及泌尿外科腔鏡手術等術中需要大量液體沖洗的場合，由于地吸裝置體積有限，其除塵吸水量極為有限，難以適用于手術室內用水過多的情況，因此需要研發一種新型手術地吸裝置，以解決現有技術的不足。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種手術地吸裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種手術地吸裝置，包括地吸器，所述地吸器的外側配置有儲水桶，所述儲水桶的頂部活動安裝有密封蓋，所述地吸器和密封蓋之間連接有輸水組件，所述地吸器的底部安裝有集塵罩，所述集塵罩內腔的頂部設置有過濾組件；

3、所述輸水組件包括有分別連接于地吸器和密封蓋上的第二連接件和第一連接件，所述第一連接件和第二連接件之間連接有輸水管本體，所述地吸器依次通過第二連接件、輸水管本體、第一連接件和密封蓋與儲水桶相連通；

4、所述第二連接件包括有活動套接于地吸器外側的旋轉環，所述旋轉環的內部開設有連通腔，所述旋轉環的側面開設有一個第一通孔，所述第一通孔的外端與輸水管本體相連通，所述旋轉環的底部開設有均勻分布的若干第二通孔，所述第二通孔與地吸器內過濾組件的頂部相連通。

5、作為本實用新型的一種優選技術方案，所述集塵罩的外部一體成型有多個尖端，所述集塵罩整體的外周直徑尺寸大于地吸器整體的外周直徑尺寸。

6、作為本實用新型的一種優選技術方案，所述過濾組件底部的一側設置有進渣口，所述過濾組件底部的另一側設置有出渣口，所述出渣口的內徑尺寸大于進渣口的內徑尺寸，所述進渣口的底部與集塵罩的頂部相連通。

7、作為本實用新型的一種優選技術方案，所述地吸器的內部還設置有收集盒，所述收集盒與過濾組件的出渣口相通。

8、作為本實用新型的一種優選技術方案，所述密封蓋包括有活動套接于儲水桶頂部的密封蓋本體，所述密封蓋本體的底部開設有密封腔，所述密封蓋本體的內部活動嵌入有密封環，所述密封環密封套接于密封蓋本體的內部，所述密封環固定套接于儲水桶的外表面。

9、作為本實用新型的一種優選技術方案，所述第一連接件固定套接于密封蓋本體的側面，所述第一連接件位于密封環的上方。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型由于儲水桶的設置，在輸水組件和密封蓋的配合下可以確保地吸器連續工作期間吸入的大量水分，能夠得到良好的收集，不僅避免在地吸器內安裝水箱而極大增加其負載的情況，而且有效的提高了儲水量。

12、2、本實用新型由于旋轉環的設置，在密封環的配合下，可以確保輸水管本體的兩端能夠分別轉動至地吸器和儲水桶外部的任一側，從而達到避免輸水管本體拉扯對地吸器的移動產生較大阻力的效果。

13、3、本實用新型由于集塵罩的設置，不僅可以確保地吸器的吸塵工作，而且其四周多個尖角，還能夠適應手術室內的多個犄角，有效提高清理效果；而且在地吸器的連續移動過程中，集塵罩還可以對地吸器提供緩沖，使撞擊角度轉移至成本更低的集塵罩上。

技術特征：

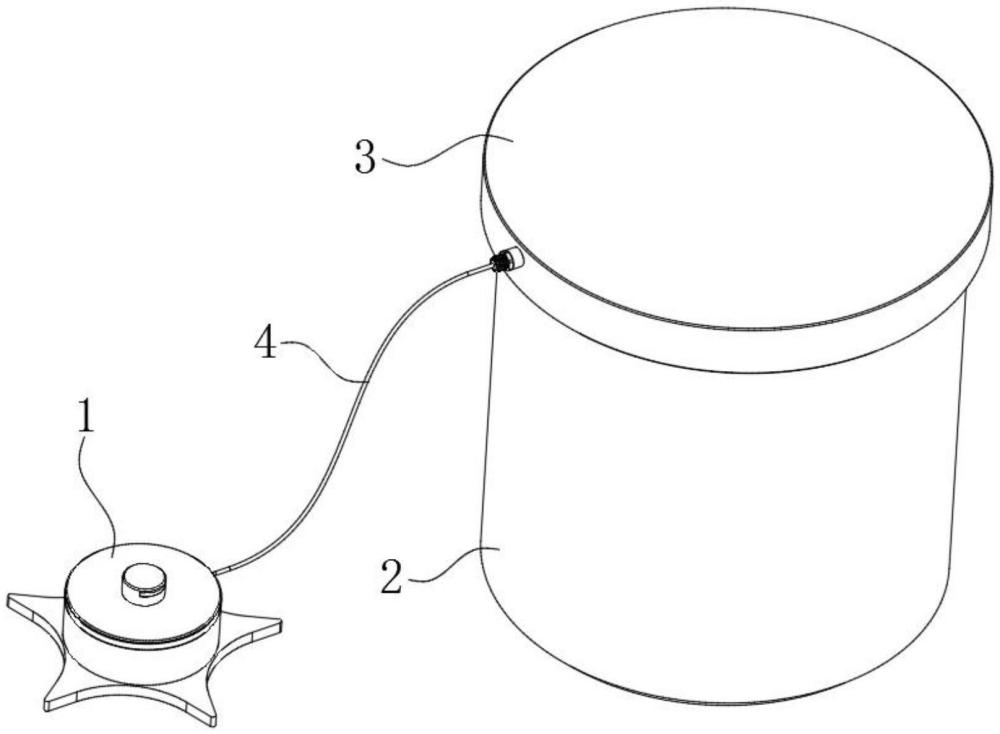

1.一種手術地吸裝置，包括地吸器(1)，其特征在于：所述地吸器(1)的外側配置有儲水桶(2)，所述儲水桶(2)的頂部活動安裝有密封蓋(3)，所述地吸器(1)和密封蓋(3)之間連接有輸水組件(4)，所述地吸器(1)的底部安裝有集塵罩(5)，所述集塵罩(5)內腔的頂部設置有過濾組件；

2.根據權利要求1所述的一種手術地吸裝置，其特征在于：所述集塵罩(5)的外部一體成型有多個尖端，所述集塵罩(5)整體的外周直徑尺寸大于地吸器(1)整體的外周直徑尺寸。

3.根據權利要求1所述的一種手術地吸裝置，其特征在于：所述過濾組件底部的一側設置有進渣口，所述過濾組件底部的另一側設置有出渣口，所述出渣口的內徑尺寸大于進渣口的內徑尺寸，所述進渣口的底部與集塵罩(5)的頂部相連通。

4.根據權利要求2所述的一種手術地吸裝置，其特征在于：所述地吸器(1)的內部還設置有收集盒，所述收集盒與過濾組件的出渣口相通。

5.根據權利要求1所述的一種手術地吸裝置，其特征在于：所述密封蓋(3)包括有活動套接于儲水桶(2)頂部的密封蓋本體(31)，所述密封蓋本體(31)的底部開設有密封腔(32)，所述密封蓋本體(31)的內部活動嵌入有密封環(33)，所述密封環(33)密封套接于密封蓋本體(31)的內部，所述密封環(33)固定套接于儲水桶(2)的外表面。

6.根據權利要求5所述的一種手術地吸裝置，其特征在于：所述第一連接件(41)固定套接于密封蓋本體(31)的側面，所述第一連接件(41)位于密封環(33)的上方。

技術總結
本技術涉及醫療器械技術領域，且公開了一種手術地吸裝置，包括地吸器，所述地吸器的外側配置有儲水桶，所述儲水桶的頂部活動安裝有密封蓋，所述地吸器和密封蓋之間連接有輸水組件，所述地吸器的底部安裝有集塵罩，所述集塵罩內腔的頂部設置有過濾組件；所述輸水組件包括有分別連接于地吸器和密封蓋上的第二連接件和第一連接件，所述第一連接件和第二連接件之間連接有輸水管本體。本技術由于儲水桶的設置，在輸水組件和密封蓋的配合下可以確保地吸器連續工作期間吸入的大量水分，能夠得到良好的收集，不僅避免在地吸器內安裝水箱而極大增加其負載的情況，而且有效的提高了儲水量。

技術研發人員：莊丹茹
受保護的技術使用者：中山大學孫逸仙紀念醫院
技術研發日：20240712
技術公布日：2025/4/24
