本技術涉及家具用品，尤其是一體式電動靠背。

背景技術：

1、座椅靠背用于坐立時對人體頭部和背部的支撐和放松，有助于緩解坐姿時腰肌過度牽伸產生的腰酸背痛的情況。專利公告號cn220174784u公開一種電動靠背，技術方案包括：“支撐組件包括第一支撐部和第二支撐部，第一支撐部和第二支撐部二者中的一者與電機組件的一端鉸接連接，另一者與電機組件的另一端鉸接連接；頭部組件包括一對第二擋板，第一支撐部固定連接于兩第一擋板之間，第二支撐部活動連接于兩第一擋板或兩第二擋板之間”，以及提到第二支撐部通過連桿組件與兩第一擋板或兩第二擋板連接。

2、由于第一支撐部與第二支撐部兩者是分離獨立設置的，因此在安裝第一擋板以及第二擋板上時，需要分別將第一支撐部以及第二支撐部初步固定，再進行電機組件的安裝以將第一支撐部與第二支撐部連接起來。但此種結構的弊端在于，容易存在第一支撐部與第二支撐部之間的距離誤差，令電機組件工作時運動不順暢，或，在安裝時可能需要多次微調第一支撐部與第二支撐部之間的距離方能以令電機組件運動順暢，以實現對第二擋板的推動，也即會存在安裝費時費勁的問題。因此，有必要公開一體式電動靠背以克服上述問題。

技術實現思路

1、本實用新型克服了現有技術中的缺點，提供一種一體式電動靠背，結構簡單，便于安裝使用。

2、為了解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、一體式電動靠背，包括連接一體的架體，所述架體包括第一橫桿以及第二橫桿，第二橫桿的兩側均連接有側邊板，側邊板的上端連接聯動構件，聯動構件與第一橫桿連接；第一橫桿與第二橫桿之間設置有驅動構件，驅動構件的上端與第一橫桿鉸接，驅動構件的下端與第二橫桿鉸接；側邊板設置有第一固定部，聯動構件設置有第二固定部；驅動構件運動會帶動第一橫桿運動，從而牽引聯動構件發生運動。

4、更進一步地，所述聯動構件包括第一連桿、第二連桿以及支撐件；第一連桿與第二連桿的下端均與側邊板轉動連接，第一連桿與第二連桿的上端均與支撐件轉動連接；第一橫桿是連接在第一連桿中的靠近中部位置。

5、更進一步地，所述第一橫桿具有垂直設置的接耳，接耳是往外延伸狀的，驅動構件的上端是鉸接在接耳的外端部。

6、更進一步地，所述支撐件是直角件。

7、更進一步地，所述第一橫桿以及第二橫桿是方形管狀。

8、更進一步地，所述第二橫桿與側邊板的相接處設置有第一角碼；第一橫桿與第一連桿的相接處設置有第二角碼。

9、更進一步地，所述第一固定部連接有背部板，所述第二固定部連接有頭部板。

10、更進一步地，所述第一固定部、第二固定部均是安裝孔。

11、與現有技術相比，本實用新型的有益效果是：

12、本電動靠背是具有連接一體的架體，便于后期的安裝使用，十分便利，簡單快捷，有助于提高工作效率，驅動構件安裝也不會存在尺寸不適的現象。

技術特征：

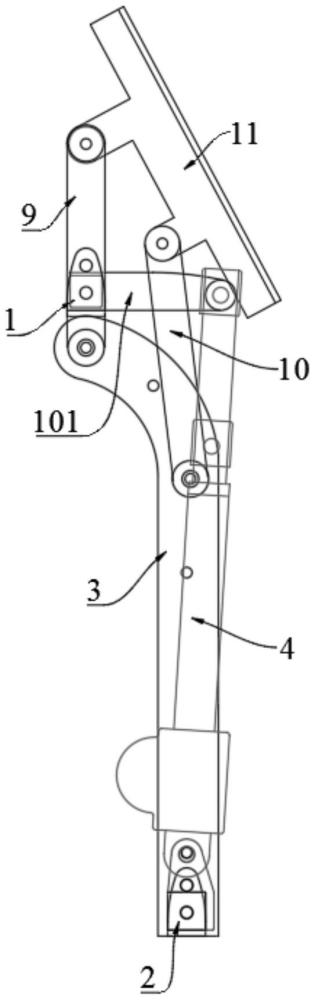

1.一體式電動靠背，其特征在于，包括連接一體的架體，所述架體包括第一橫桿(1)以及第二橫桿(2)，第二橫桿(2)的兩側均連接有側邊板(3)，側邊板(3)的上端連接聯動構件，聯動構件與第一橫桿(1)連接；第一橫桿(1)與第二橫桿(2)之間設置有驅動構件(4)，驅動構件(4)的上端與第一橫桿(1)鉸接，驅動構件(4)的下端與第二橫桿(2)鉸接；側邊板(3)設置有第一固定部，聯動構件設置有第二固定部；驅動構件(4)運動會帶動第一橫桿(1)運動，從而牽引聯動構件發生運動。

2.根據權利要求1所述的一體式電動靠背，其特征在于，所述聯動構件包括第一連桿(9)、第二連桿(10)以及支撐件(11)；第一連桿(9)與第二連桿(10)的下端均與側邊板(3)轉動連接，第一連桿(9)與第二連桿(10)的上端均與支撐件(11)轉動連接；第一橫桿(1)是連接在第一連桿(9)中的靠近中部位置。

3.根據權利要求2所述的一體式電動靠背，其特征在于，所述第一橫桿(1)具有垂直設置的接耳(101)，接耳(101)是往外延伸狀的，驅動構件(4)的上端是鉸接在接耳(101)的外端部。

4.根據權利要求2所述的一體式電動靠背，其特征在于，所述支撐件(11)是直角件。

5.根據權利要求4所述的一體式電動靠背，其特征在于，所述第一橫桿(1)以及第二橫桿(2)是方形管狀。

6.根據權利要求2所述的一體式電動靠背，其特征在于，所述第二橫桿(2)與側邊板(3)的相接處設置有第一角碼(5)；第一橫桿(1)與第一連桿(9)的相接處設置有第二角碼(6)。

7.根據權利要求2所述的一體式電動靠背，其特征在于，所述第一固定部連接有背部板(7)，所述第二固定部連接有頭部板(8)。

8.根據權利要求7所述的一體式電動靠背，其特征在于，所述第一固定部、第二固定部均是安裝孔。

技術總結
本技術提供一體式電動靠背，涉及家具用品技術領域，包括連接一體的架體，所述架體包括第一橫桿以及第二橫桿，第二橫桿的兩側均連接有側邊板，側邊板的上端連接聯動構件，聯動構件與第一橫桿連接；第一橫桿與第二橫桿之間設置有驅動構件，驅動構件的上端與第一橫桿鉸接，驅動構件的下端與第二橫桿鉸接；側邊板設置有第一固定部，聯動構件設置有第二固定部；驅動構件運動會帶動第一橫桿運動，從而牽引聯動構件發生運動。本技術的有益之處是，電動靠背是具有連接一體的架體，便于后期的安裝使用，十分便利，簡單快捷，有助于提高工作效率，驅動構件安裝也不會存在尺寸不適的現象。

技術研發人員：劉玉海
受保護的技術使用者：湖北九點九家居用品有限公司
技術研發日：20240726
技術公布日：2025/4/24
