本發明涉及密集架，具體為空間可調節的密集架。

背景技術：

1、高度可調節的密集架是一種用于存儲和管理文件、書籍、檔案等物品的設備，廣泛應用于檔案館、圖書館、辦公室和工業場所，其主要作用是有效利用空間，提高存儲容量，并且通過調節高度滿足不同存儲需求，其通常由穩固的架體框架、便捷的調節機制、耐用的擱板、穩定的底座以及導軌系統組成。架體框架采用高強度鋼材或鋁合金，確保其穩固性和耐用性；調節機制通常使用槽口和插銷設計，使用戶能夠輕松調整擱板的高度，滿足不同物品的存儲需求，此外部分密集架還配備鎖具系統和防盜設計，提高存儲物品的安全性；如授權公告號為cn114886236b所公開的一種高度可調節的密集架，包括有密集架、放料架、固定桿、把手、升降機構和調節機構，密集架內部均勻滑動式設置有六個放料架，密集架左右兩側下部均滑動式設置有把手，把手內側均設置有固定桿，固定桿均與放料架左右兩側連接，密集架下側設置有升降機構，密集架左右兩側上部均設置有調節機構，其向上側拉動把手，使得放料架向上側移動，接著使得密集架向上側移動，然后使得活動板向下側轉動，能夠使得密集架高度進行調節，但是上述技術方案在使用過程中主要利用升降機構控制密集架的整體高度，此時密集架的內部空間得以在豎直方向上擴容，然而密集架的水平可用空間并未得到擴容，仍需用戶提高密集架的布置量才能使得密集架的水平空間擴大，即在同一水平面上，必須增加密集架的數量或者調整其布局，這也就導致存儲需求增加時，用戶會發現即使能夠增加豎直空間，整體存儲能力依然受到天花板高度的制約，此時，密集架的設計在一定程度上變得無效，無法滿足日益增長的存儲需求。

技術實現思路

1、本發明的目的在于提供空間可調節的密集架，方口型主密集架、方口型副密集架的頂端分別安裝有可以升降的第一上機架、第二上機架，當旋轉驅動單元、絲桿擴距模組拉動方口型副密集架、第二上機架水平移動后，方口型主密集架、方口型副密集架的水平容納空間得以擴容，同時旋轉驅動單元、絲桿擴距模組的一部分回轉動力通過帶輪傳動結構傳遞至雙鏈輪升降結構上，雙鏈輪升降結構使得第一上機架、第二上機架得以升降，以使得密集架的內部空間在水平方向以及豎直方向同步得到擴充，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：空間可調節的密集架，包括：

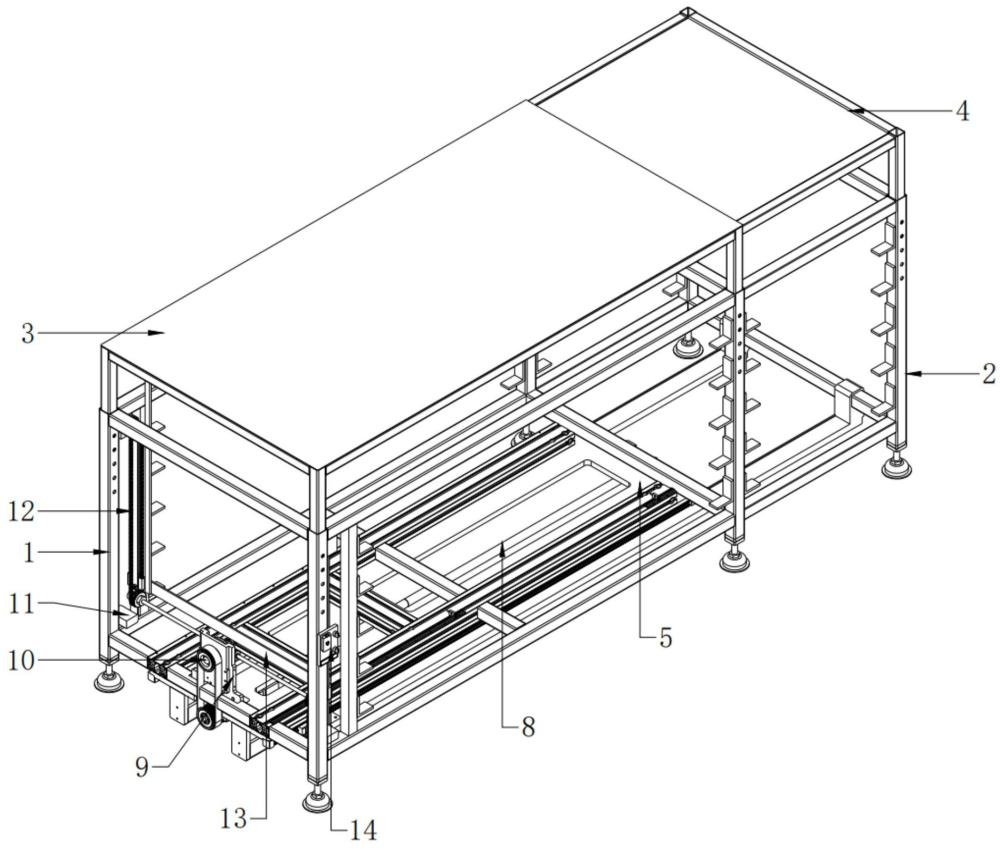

3、方口型主密集架，所述方口型主密集架的一側外壁上安裝有可以遠離或者靠近方口型主密集架的方口型副密集架，所述方口型主密集架、方口型副密集架的頂端分別升降安裝有第一上機架、第二上機架，所述第二上機架的一端延伸至第一上機架的內部并與第一上機架滑動配合；

4、絲桿擴距模組，所述絲桿擴距模組設置在方口型主密集架的底端，用于驅動方口型副密集架遠離或者靠近方口型主密集架，所述方口型主密集架底端的一側安裝有用于驅動絲桿擴距模組工作的旋轉驅動單元，所述方口型主密集架底部的一側邊緣位置處固定有t字軸板，且所述t字軸板的兩側外壁上分別設置有帶輪傳動結構、錐齒輪傳動結構；

5、軸架，兩個所述軸架安裝在方口型主密集架的同一側內壁上，兩個所述軸架的一側外壁上設置有用于推動第一上機架、第二上機架升降滑移的雙鏈輪升降結構，所述雙鏈輪升降結構通過錐齒輪傳動結構、帶輪傳動結構與絲桿擴距模組保持動力銜接，所述方口型主密集架表面的一側安裝有電機控制器,電機控制器的輸出端與旋轉驅動單元的輸入端電性連接。

6、優選的，所述方口型主密集架、方口型副密集架的左右內壁上皆在豎直方向上等間距安裝有若干個直角鈑金件。

7、優選的，所述方口型副密集架由側框以及四個方口支臂組成，所述方口支臂滑動安裝在方口型主密集架的內部，方口支臂的一端貫穿至方口型主密集架的外部，所述側框固定在四個所述方口支臂的同一端部。

8、優選的，所述絲桿擴距模組包括固定在方口型主密集架底端的底板、底板底端左右側安裝的軸承座、兩個軸承座之間轉動安裝的絲桿單體以及絲桿單體表面一端螺紋處安裝的螺母副,螺母副的頂端與底板的底端滑動配合，所述絲桿擴距模組還包括滑動安裝在底板底端前后兩側的滑臺以及滑臺一側外壁上固定的連接梁，所述連接梁遠離滑臺的一端與側框的底端固定連接，所述螺母副和滑臺的相對外壁之間固定有連接板，所述旋轉驅動單元采用減速電機，減速電機的輸出端通過聯軸器與絲桿單體的一端固定連接。

9、優選的，所述底板底端的兩側皆固定有燕尾導軌，所述滑臺的上表面安裝有滑套，滑套、燕尾導軌固定連接，所述連接梁遠離滑臺的一端安裝有回形套，回形套和側框的底端固定連接。

10、優選的，所述帶輪傳動結構包括轉動安裝在t字軸板內部一端的中段軸以及中段軸、絲桿單體同一端部固定的同步輪，豎直方向上兩個所述同步輪之間安裝有多楔帶。

11、優選的，所述雙鏈輪升降結構包括轉動安裝在兩個所述軸架之間的上置縱軸、下置縱軸以及上置縱軸、下置縱軸兩端部固定的鏈輪盤，同一豎直方向上的兩個所述鏈輪盤之間安裝有鏈條，所述鏈條的一端固定有向上延伸并與第一上機架頂部固定連接的u字臂，所述下置縱軸和中段軸之間通過錐齒輪傳動結構保持動力銜接。

12、優選的，所述錐齒輪傳動結構包括固定在中段軸一端的主動錐齒輪和固定在下置縱軸表面一端的從動錐齒輪，從動錐齒輪、主動錐齒輪相嚙合。

13、優選的，所述側框底端的邊角位置處安裝有腳撐。

14、優選的，所述u字臂的一側外壁上設置有兩個彎口部，所述u字臂通過彎口部與軸架滑動配合。

15、與現有技術相比，本發明的有益效果是：該空間可調節的密集架通過方口型主密集架與方口型副密集架的設計，分別在其頂端安裝可升降的第一上機架和第二上機架，結合旋轉驅動單元、絲桿擴距模組、帶輪傳動結構、錐齒輪傳動結構、雙鏈輪升降結構的運作，實現水平與豎直方向上空間的同步擴充，當需要存放較大物品或增加存儲數量時，可以通過水平擴展來增加存儲能力，而當需要存放較小物品或進行分類管理時，升降功能又可以提高存儲的靈活性，其靈活的空間利用方式，使得存儲效率得以大幅提升，且由于單個密集架在水平方向的布置量減少，只需控制好相鄰密集架之間的間距，就可使得密集架在同一區域內的裝配過程變得更為簡便，減少組件數量意味著整體結構更加簡單，用戶在安裝時也能更快速地完成任務，降低因復雜裝配而產生的錯誤風險。

技術特征：

1.空間可調節的密集架，其特征在于，包括：

2.根據權利要求1所述的空間可調節的密集架，其特征在于：所述方口型主密集架（1）、方口型副密集架（2）的左右內壁上皆在豎直方向上等間距安裝有若干個直角鈑金件（6）。

3.根據權利要求1所述的空間可調節的密集架，其特征在于：所述方口型副密集架（2）由側框（201）以及四個方口支臂（202）組成，所述方口支臂（202）滑動安裝在方口型主密集架（1）的內部，方口支臂（202）的一端貫穿至方口型主密集架（1）的外部，所述側框（201）固定在四個所述方口支臂（202）的同一端部。

4.根據權利要求3所述的空間可調節的密集架，其特征在于：所述絲桿擴距模組（8）包括固定在方口型主密集架（1）底端的底板（5）、底板（5）底端左右側安裝的軸承座（801）、兩個軸承座（801）之間轉動安裝的絲桿單體（802）以及絲桿單體（802）表面一端螺紋處安裝的螺母副（803）,螺母副（803）的頂端與底板（5）的底端滑動配合，所述絲桿擴距模組（8）還包括滑動安裝在底板（5）底端前后兩側的滑臺（804）以及滑臺（804）一側外壁上固定的連接梁（805），所述連接梁（805）遠離滑臺（804）的一端與側框（201）的底端固定連接，所述螺母副（803）和滑臺（804）的相對外壁之間固定有連接板，所述旋轉驅動單元（7）采用減速電機，減速電機的輸出端通過聯軸器與絲桿單體（802）的一端固定連接。

5.根據權利要求4所述的空間可調節的密集架，其特征在于：所述底板（5）底端的兩側皆固定有燕尾導軌，所述滑臺（804）的上表面安裝有滑套，滑套、燕尾導軌固定連接，所述連接梁（805）遠離滑臺（804）的一端安裝有回形套，回形套和側框（201）的底端固定連接。

6.根據權利要求4所述的空間可調節的密集架，其特征在于：所述帶輪傳動結構（10）包括轉動安裝在t字軸板（9）內部一端的中段軸（1001）以及中段軸（1001）、絲桿單體（802）同一端部固定的同步輪（1002），豎直方向上兩個所述同步輪（1002）之間安裝有多楔帶（1003）。

7.根據權利要求6所述的空間可調節的密集架，其特征在于：所述雙鏈輪升降結構（12）包括轉動安裝在兩個所述軸架（11）之間的上置縱軸（1201）、下置縱軸（1202）以及上置縱軸（1201）、下置縱軸（1202）兩端部固定的鏈輪盤（1203），同一豎直方向上的兩個所述鏈輪盤（1203）之間安裝有鏈條（1204），所述鏈條（1204）的一端固定有向上延伸并與第一上機架（3）頂部固定連接的u字臂（13），所述下置縱軸（1202）和中段軸（1001）之間通過錐齒輪傳動結構（15）保持動力銜接。

8.根據權利要求7所述的空間可調節的密集架，其特征在于：所述錐齒輪傳動結構（15）包括固定在中段軸（1001）一端的主動錐齒輪和固定在下置縱軸（1202）表面一端的從動錐齒輪，從動錐齒輪、主動錐齒輪相嚙合。

9.根據權利要求4所述的空間可調節的密集架，其特征在于：所述側框（201）底端的邊角位置處安裝有腳撐。

10.根據權利要求7所述的空間可調節的密集架，其特征在于：所述u字臂（13）的一側外壁上設置有兩個彎口部，所述u字臂（13）通過彎口部與軸架（11）滑動配合。

技術總結
本發明公開了空間可調節的密集架，包括方口型主密集架，所述方口型主密集架的一側外壁上安裝有可以遠離或者靠近方口型主密集架的方口型副密集架，所述方口型主密集架、方口型副密集架的頂端分別升降安裝有第一上機架、第二上機架。本發明實現水平與豎直方向上空間的同步擴充，當需要存放較大物品或增加存儲數量時，可以通過水平擴展來增加存儲能力，而當需要存放較小物品或進行分類管理時，升降功能又可以提高存儲的靈活性，其靈活的空間利用方式，使得存儲效率得以大幅提升，且由于單個密集架在水平方向的布置量減少，只需控制好相鄰密集架之間的間距，就可使得密集架在同一區域內的裝配過程變得更為簡便。

技術研發人員：徐子祥,聶思誠
受保護的技術使用者：江西金信科技集團有限公司
技術研發日：
技術公布日：2025/4/24
