本發明主要涉及管道焊接，具體涉及一種可調節式管道焊接設備。

背景技術：

1、在現代工業生產中，管道的焊接是一項極為重要的工藝環節，廣泛應用于石油、化工、電力、建筑等眾多領域。隨著工業技術的不斷發展，對管道焊接質量和效率的要求日益提高。

2、傳統的管道焊接方式存在諸多局限性。一方面，在焊接不同規格、不同位置的管道時，缺乏有效的調節手段。許多焊接設備的固定結構較為單一，難以適應管徑大小變化以及不同空間位置的管道對接需求，往往需要耗費大量的時間和人力進行管道的定位和調整，這不僅降低了焊接效率，還容易因定位不準確導致焊接質量問題，如焊縫不均勻、出現氣孔或裂縫等缺陷。

3、另一方面，現有的部分焊接設備自動化程度較低。在焊接過程中，需要人工頻繁地調整焊接參數和焊接位置，這不僅增加了操作人員的勞動強度，而且由于人為因素的影響，很難保證每次焊接的質量一致性。此外，對于一些需要圓周焊接的管道，傳統的手動旋轉或固定支撐方式難以實現穩定、精確的旋轉，進一步影響了焊接質量。

技術實現思路

1、1.發明要解決的技術問題：

2、本發明提供了一種可調節式管道焊接設備，用以解決上述背景技術中存在的技術問題。

3、2.技術方案：

4、為達到上述目的，本發明提供的技術方案為：一種可調節式管道焊接設備，包括工作臺，所述工作臺上設置有焊接機構，所述焊接機構的左右兩側分別設置有一個位置調節機構，一個所述位置調節機構的輸出端上設置有旋轉機構，另一個所述位置調節機構的輸出端上設置有支撐組件，所述旋轉機構用于固定并旋轉一根待焊接的管道，所述支撐組件用于支撐或固定另一根待焊接的管道。

5、優選的，所述焊接機構包括固定在所述工作臺上的機械臂，所述機械臂的輸出端上設置有焊槍。

6、優選的，所述位置調節機構包括設置在所述工作臺上的x軸直線模組，所述x軸直線模組的兩側設置有x軸導軌組件，所述x軸直線模組的輸出端上設置有x軸移動塊，所述x軸移動塊的下端還與x軸導軌組件相連接，所述x軸移動塊的上端設置有y軸直線模組和設置在所述y軸直線模組兩側的y軸導軌組件，所述y軸直線模組的輸出端上設置有y軸移動塊，所述y軸移動塊的下端與所述y軸導軌組件相連。

7、優選的，所述旋轉機構包括固定在一個所述y軸移動塊上的安裝架，所述安裝架上轉動安裝有連接筒，所述連接筒的一端與三爪卡盤相連接，另一端通過齒輪組與電機相連接。

8、優選的，所述支撐組件包括夾持機構和設置在夾持機構前后兩側的滾輪架，所述夾持機構包括安裝座，所述安裝座上對稱設置有兩個夾持氣缸，所述夾持氣缸的輸出端上設置有夾持塊。

9、優選的，所述安裝座的左右兩側設置有支座，所述支座上設置有導向軸，所述導向軸沿x軸方向設置，所述夾持塊上設置有導向塊，所述導向塊滑動套設在所述導向軸上。

10、3.有益效果：

11、采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：

12、本發明的位置調節機構通過x軸直線模組、y軸直線模組以及相應的x軸導軌組件和y軸導軌組件，能夠精確調整旋轉機構和支撐組件的位置，從而使兩根待焊接管道能夠準確對齊，大大提高了設備對不同規格、不同位置管道的適應性，能夠滿足多樣化的焊接需求。

13、本發明的旋轉機構的三爪卡盤能夠牢固地固定管道，并通過電機和齒輪組實現管道的平穩旋轉，為圓周焊接提供了必要條件。支撐組件的夾持機構和滾輪架相互配合，既能夠穩定支撐管道，又能在必要時對管道進行一定程度的固定，確保焊接過程中管道的穩定性。本發明焊接機構的機械臂和焊槍的配合，能夠按照預設的路徑和參數進行焊接操作，保證焊接質量和焊縫的均勻性，適用于各種復雜形狀和要求的管道焊接任務。本發明的旋轉機構的穩定旋轉和焊接機構的精確控制，使得焊縫均勻、連續，焊接質量可靠，能夠有效提高管道的連接強度和密封性，減少焊接缺陷的產生。

技術特征：

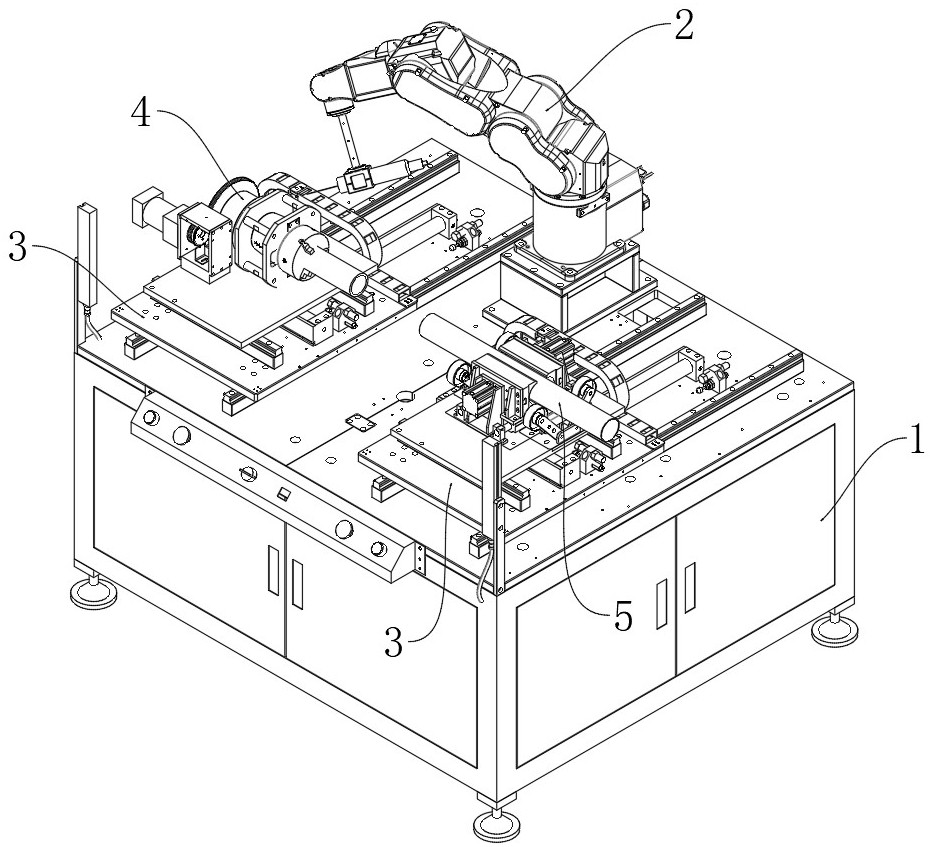

1.一種可調節式管道焊接設備，包括工作臺（1），其特征在于：所述工作臺（1）上設置有焊接機構（2），所述焊接機構（2）的左右兩側分別設置有一個位置調節機構（3），一個所述位置調節機構（3）的輸出端上設置有旋轉機構（4），另一個所述位置調節機構（3）的輸出端上設置有支撐組件（5），所述旋轉機構（4）用于固定并旋轉一根待焊接的管道（6），所述支撐組件（5）用于支撐或固定另一根待焊接的管道（6）。

2.根據權利要求1所述的一種可調節式管道焊接設備，其特征在于：所述焊接機構（2）包括固定在所述工作臺（1）上的機械臂（21），所述機械臂（21）的輸出端上設置有焊槍（22）。

3.根據權利要求1所述的一種可調節式管道焊接設備，其特征在于：所述位置調節機構（3）包括設置在所述工作臺（1）上的x軸直線模組（31），所述x軸直線模組（31）的兩側設置有x軸導軌組件（32），所述x軸直線模組（31）的輸出端上設置有x軸移動塊（33），所述x軸移動塊（33）的下端還與x軸導軌組件（32）相連接，所述x軸移動塊（33）的上端設置有y軸直線模組（34）和設置在所述y軸直線模組（34）兩側的y軸導軌組件（35），所述y軸直線模組（34）的輸出端上設置有y軸移動塊（36），所述y軸移動塊（36）的下端與所述y軸導軌組件（35）相連。

4.根據權利要求3所述的一種可調節式管道焊接設備，其特征在于：所述旋轉機構（4）包括固定在一個所述y軸移動塊（36）上的安裝架（41），所述安裝架（41）上轉動安裝有連接筒（43），所述連接筒（43）的一端與三爪卡盤（42）相連接，另一端通過齒輪組（44）與電機（45）相連接。

5.根據權利要求1所述的一種可調節式管道焊接設備，其特征在于：所述支撐組件（5）包括夾持機構（51）和設置在夾持機構（51）前后兩側的滾輪架（52），所述夾持機構（51）包括安裝座（511），所述安裝座（511）上對稱設置有兩個夾持氣缸（512），所述夾持氣缸（512）的輸出端上設置有夾持塊（513）。

6.根據權利要求5所述的一種可調節式管道焊接設備，其特征在于：所述安裝座（511）的左右兩側設置有支座（514），所述支座（514）上設置有導向軸（515），所述導向軸（515）沿x軸方向設置，所述夾持塊（513）上設置有導向塊（516），所述導向塊（516）滑動套設在所述導向軸（515）上。

技術總結
本發明提供一種可調節式管道焊接設備，涉及管道焊接技術領域，包括工作臺，所述工作臺上設置有焊接機構，所述焊接機構的左右兩側分別設置有一個位置調節機構，一個所述位置調節機構的輸出端上設置有旋轉機構，另一個所述位置調節機構的輸出端上設置有支撐組件，所述旋轉機構用于固定并旋轉一根待焊接的管道，所述支撐組件用于支撐或固定另一根待焊接的管道。本發明的位置調節機構通過X軸直線模組、Y軸直線模組以及相應的X軸導軌組件和Y軸導軌組件，能夠精確調整旋轉機構和支撐組件的位置，從而使兩根待焊接管道能夠準確對齊，大大提高了設備對不同規格、不同位置管道的適應性，能夠滿足多樣化的焊接需求。

技術研發人員：王樂,寧米彥,王建,劉建生,王加棟,丁希斌,張恒
受保護的技術使用者：安徽英創眾安科技有限公司
技術研發日：
技術公布日：2025/4/24
