本發明涉及座椅,尤其涉及一種扶手連接結構及具有其的辦公椅。
背景技術:
1、目前許多座椅會配置扶手結構,提高人們坐在座椅時的舒適度。而由于扶手一個伸出去的結構,因此通常扶手結構與座椅主體結構分開制造,然后再組合一起成完整的座椅產品。扶手結構與座椅主體結構一般是通過水平插接的螺絲進行連接,不但會使螺絲暴露在外影響外觀效果,而且螺絲會在長時間使用后出現松動,導致扶手結構不牢固。
技術實現思路
1、本發明旨在至少解決現有技術中存在的技術問題之一。為此,本發明提出一種扶手連接結構及具有其的辦公椅。

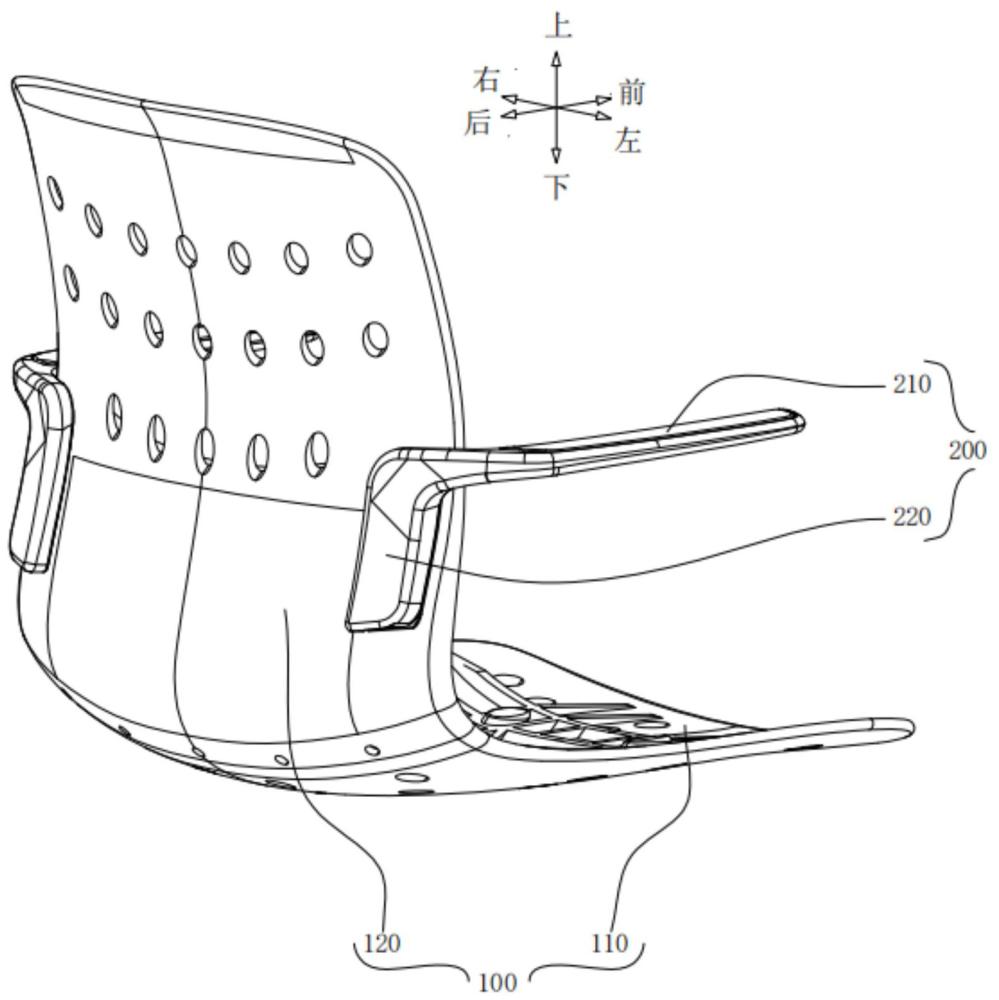

2、根據本發明第一方面實施例的扶手連接結構,包括:座椅主體,包括有后側的靠背板,所述靠背板后側設置有第一凸部,所述第一凸部具有第一凸部安裝孔,所述第一凸部安裝孔朝向后下側方向;扶手件,包括有扶手安裝部與扶手伸出部,所述扶手安裝部連接于所述靠背板后側,所述扶手安裝部前側設置有第三凸部,所述第三凸部下側設置有扶手下安裝孔,所述扶手伸出部向前伸出;連接件,連接于在所述靠背板與所述扶手安裝部之間,所述連接件前側設置有第二凸部,所述第二凸部具有第二凸部安裝孔,所述第二凸部安裝孔朝向后下側方向,第一固定螺絲依次穿過所述第二凸部安裝孔、所述第一凸部安裝孔使所述連接件與所述座椅主體連接,所述連接件下側設置連接件下安裝孔,第二固定螺絲從下向上依次穿過所述連接件下安裝孔、所述扶手下安裝孔使所述連接件與所述扶手件連接。
3、根據本發明的一些實施例,所述靠背板后側設置有靠背板安裝凹位,所述第一凸部位于所述靠背板安裝凹位內,所述連接件前側作為連接件前側部分插接入所述靠背板安裝凹位。
4、根據本發明的一些實施例,所述靠背板安裝凹位內開設置有第一對位孔,所述連接件前側部分上設置有第一對位插件,所述第一對位插件插接入所述第一對位孔。
5、根據本發明的一些實施例,所述靠背板安裝凹位內開設置有第二對位插件,所述第二對位插件與所述第一凸部外側壁連接,所述連接件前側部分上設置有第二對位槽,所述第二對位插件插接入所述第二對位槽。
6、根據本發明的一些實施例,所述靠背板上的所述第一凸部至少兩個,所述連接件上的所述第二凸部數目與所述第一凸部數目相同。
7、根據本發明的一些實施例,所述連接件后側設置有連接件凹位,所述第一固定螺絲依次穿過所述連接件凹位、所述第二凸部安裝孔、所述第一凸部安裝孔使所述連接件與所述座椅主體連接,所述扶手件的所述第三凸部伸入所述連接件凹位,所述連接件凹位下側為連接件底板,所述連接件下安裝孔位于所述連接件底板上,并且所述連接件下安裝孔與所述連接件凹位連通。
8、根據本發明的一些實施例,所述扶手安裝部前側設置扶手安裝部凹位,所述連接件后側作為連接件后側部分插接入所述扶手安裝部凹位。
9、根據本發明的一些實施例,所述扶手安裝部凹位上側設置有上卡扣凹位,所述連接件后側部分上側設置有上卡扣板,所述上卡扣板插接入所述上卡扣凹位。
10、根據本發明的一些實施例,所述扶手安裝部凹位內的左右兩側設置有第三對位插件,所述連接件后側部分的左右兩側設置有第三對位槽,所述第三對位插件插接入所述第三對位槽。
11、根據本發明實施例的扶手連接結構,至少具有如下技術效果:。
12、根據本發明第二方面實施例的辦公椅,包括根據本發明上述第一方面實施例的扶手連接結構。
13、根據本發明實施例的辦公椅,至少具有如下有益效果:座椅主體與扶手件之間通過連接件進行連接,就可以提高扶手件連接穩固度,而且座椅主體、扶手件與連接件的結構相對簡單,制造更容易,可以降低座椅生產難度與工藝要求,第一固定螺絲傾斜穿接來拼接連接件與座椅主體,第一固定螺絲的受力更合理,使第一固定螺絲不容易松動,確保連接件與座椅主體長時間工作也能足夠牢固,第二固定螺絲從下向上穿接來拼接扶手件與座椅主體,這樣就使第二固定螺絲的螺孔位置可以設在扶手安裝部下側隱藏起來,在不影響扶手件組裝的前提下使扶手件乃至整個座椅結構更加美觀。
14、本發明的附加方面和優點將在下面的描述中部分給出,部分將從下面的描述中變得明顯,或通過本發明的實踐了解到。
1.一種扶手連接結構,其特征在于,包括:
2.根據權利要求1所述的扶手連接結構,其特征在于,所述靠背板(120)后側設置有靠背板安裝凹位(130),所述第一凸部(140)位于所述靠背板安裝凹位(130)內,所述連接件(300)前側作為連接件前側部分(310)插接入所述靠背板安裝凹位(130)。
3.根據權利要求2所述的扶手連接結構,其特征在于,所述靠背板安裝凹位(130)內開設置有第一對位孔(131),所述連接件前側部分(310)上設置有第一對位插件(313),所述第一對位插件(313)插接入所述第一對位孔(131)。
4.根據權利要求2所述的扶手連接結構,其特征在于,所述靠背板安裝凹位(130)內開設置有第二對位插件(132),所述第二對位插件(132)與所述第一凸部(140)外側壁連接,所述連接件前側部分(310)上設置有第二對位槽(314),所述第二對位插件(132)插接入所述第二對位槽(314)。
5.根據權利要求1所述的扶手連接結構,其特征在于,所述靠背板(120)上的所述第一凸部(140)至少兩個,所述連接件(300)上的所述第二凸部(311)數目與所述第一凸部(140)數目相同。
6.根據權利要求1所述的扶手連接結構,其特征在于,所述連接件(300)后側設置有連接件凹位(321),所述第一固定螺絲(410)依次穿過所述連接件凹位(321)、所述第二凸部安裝孔(312)、所述第一凸部安裝孔(141)使所述連接件(300)與所述座椅主體(100)連接,所述扶手件(200)的所述第三凸部(240)伸入所述連接件凹位(321),所述連接件凹位(321)下側為連接件底板(322),所述連接件下安裝孔(330)位于所述連接件底板(322)上,并且所述連接件下安裝孔(330)與所述連接件凹位(321)連通。
7.根據權利要求1所述的扶手連接結構,其特征在于,所述扶手安裝部(220)前側設置扶手安裝部凹位(230),所述連接件(300)后側作為連接件后側部分(320)插接入所述扶手安裝部凹位(230)。
8.根據權利要求7所述的扶手連接結構,其特征在于,所述扶手安裝部凹位(230)上側設置有上卡扣凹位(231),所述連接件后側部分(320)上側設置有上卡扣板(323),所述上卡扣板(323)插接入所述上卡扣凹位(231)。
9.根據權利要求7所述的扶手連接結構,其特征在于,所述扶手安裝部凹位(230)內的左右兩側設置有第三對位插件(232),所述連接件后側部分(320)的左右兩側設置有第三對位槽(324),所述第三對位插件(232)插接入所述第三對位槽(324)。
10.一種辦公椅,其特征在于,包括根據權利要求1至9中任一項所述的扶手連接結構。
