本發明涉及飲水機配件，更具體地說，本發明涉及一種應用于多功能飲水機的氣瓶啟動裝置。

背景技術：

1、近年來，隨著人們對于健康飲食的意識逐步增強，蘇打水或氣泡水機已成為生活中常用的家用電器。蘇打水機是通過將二氧化碳注入水中，通過增壓在水中溶解更多二氧化碳來制作氣泡水的機器。

2、目前可提供氣泡水的飲水設備是通過供氣裝置將高壓二氧化碳氣體充入氣泡水生成容器將氣體溶于冷水中，生成氣泡水，蘇打水。申請號為cn202122093302.6的中國實用新型公開了氣泡水模塊和具有其的多功能飲水機，所述氣泡水模塊包括：安裝座，所述安裝座包括支架和注氣安裝部，所述注氣安裝部在注氣位置和拆卸位置之間可轉動地設于所述支架，所述注氣安裝部具有注氣接頭；注氣瓶，所述注氣瓶固定安裝于所述注氣安裝部，所述注氣瓶的進口與所述注氣接頭連通。根據本實用新型實施例的氣泡水模塊具有可將注氣瓶繞旋轉軸進行一定角度旋轉、方便用戶對注氣瓶進行安裝拆卸等優點。

3、但是上述技術方案中，用戶需要通過操作手動裝置才可以啟動二氧化碳氣瓶，這樣操作效率較低，不方便用戶使用飲水機進行制取氣泡水。因此，有必要提出一種應用于多功能飲水機的氣瓶啟動裝置，以至少部分地解決現有技術中存在的問題。

技術實現思路

1、在
技術實現要素：
部分中引入了一系列簡化形式的概念，這將在具體實施方式部分中進一步詳細說明。本發明的發明內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。

2、為至少部分地解決上述問題，本發明提供了一種應用于多功能飲水機的氣瓶啟動裝置，包括：啟動裝置主體，所述啟動裝置主體包括舵機、機座板、擺臂件、擺臂座，所述舵機通過機座板固定在多功能飲水機內，所述擺臂件通過擺臂座固定在多功能飲水機內，所述擺臂件與舵機可動連接，并且所述擺臂件用于啟動二氧化碳氣瓶以及氣泡容器上的泄氣組件。

3、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述擺臂件的一端與擺臂座可動連接，所述擺臂件的另一端上配置有擺動槽，所述舵機通過偏心擺動板與擺動槽連接，并且所述偏心擺動板用于啟動氣泡容器上的泄氣組件。

4、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述偏心擺動板具有大凸端和小凸端，所述小凸端上配置有支桿，所述支桿滑動穿設在擺動槽內，所述大凸端用于啟動泄氣組件。

5、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述擺臂座的一側配置有側缺口，所述擺臂件的連接段與側缺口對應。

6、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述擺臂座的中部配置有按壓過孔，所述擺臂座的底部配置有氣瓶座，所述氣瓶座的底部配置有二氧化碳氣瓶。

7、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述氣瓶座上配置有按壓頂桿，所述按壓頂桿的上端抵頂擺臂件，下端抵頂二氧化碳氣瓶上的閥門。

8、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述氣瓶座上具有與二氧化碳氣瓶對應的螺帽，所述螺帽的上端具有導氣筒，所述導氣筒的一側具有導氣嘴，所述導氣嘴通過導氣管與氣泡容器連接，所述按壓頂桿可動地配置在導氣筒內。

9、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述擺臂座上配置有鉸接座，所述擺臂座的邊角處配置有固定孔。

10、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述泄氣組件包括泄氣閥、泄氣座、泄氣導管，所述泄氣導管配置在氣泡容器上，所述泄氣閥配置在泄氣導管上，所述泄氣座配置在多功能飲水機內，所述泄氣閥位于泄氣座內，并且所述泄氣閥上的按壓桿位于大凸端的底部。

11、根據本發明實施例的應用于多功能飲水機的氣瓶啟動裝置，所述泄氣座包括底座板、u型框，所述底座板上配置有缺口槽，所述u型框配置在底座板上，并扣合在缺口槽上，所述u型框與底座板之間配置有側條，所述泄氣閥穿設地固定在u型框內。

12、相比現有技術，本發明至少包括以下有益效果：

13、本發明提供了一種應用于多功能飲水機的氣瓶啟動裝置，該應用于多功能飲水機的氣瓶啟動裝置包括啟動裝置主體，這里該結構的啟動裝置主體包括舵機、機座板、擺臂件、擺臂座，其中，這里舵機通過機座板固定安裝在多功能飲水機內，擺臂件通過擺臂座固定在飲水機內，而擺臂件與舵機可動連接的，并且舵機用于啟動泄氣閥上的按壓桿。當舵機啟動后則對擺臂件進行動作，進而擺臂件可以按壓二氧化碳氣瓶上的閥門，進而二氧化碳可以方便地壓入到氣泡容器中與水混合形成氣泡水，方便用戶使用；同時，該擺臂件還可以對氣泡容器上的泄氣組件進行動作，避免氣泡容器中的電磁閥(未示出)無法打開，進而方便后續氣泡水通過泵體(未示出)向外排出。

14、本發明所述的應用于多功能飲水機的氣瓶啟動裝置，本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。

技術特征：

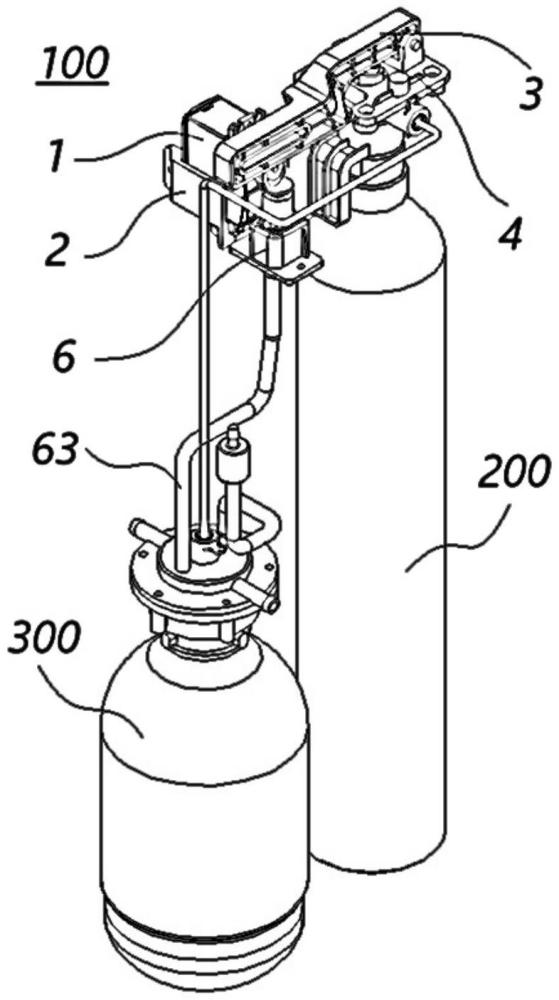

1.一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，包括：

2.根據權利要求1所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述擺臂件(3)的一端與擺臂座(4)可動連接，所述擺臂件(3)的另一端上配置有擺動槽(31)，所述舵機(1)通過偏心擺動板(5)與擺動槽(31)連接，并且所述偏心擺動板(5)用于啟動氣泡容器上的泄氣組件(6)。

3.根據權利要求2所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述偏心擺動板(5)具有大凸端(51)和小凸端(52)，所述小凸端(52)上配置有支桿(53)，所述支桿(53)滑動穿設在擺動槽(31)內，所述大凸端(51)用于啟動泄氣組件(6)。

4.根據權利要求1所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述擺臂座(4)的一側配置有側缺口(41)，所述擺臂件(3)的連接段(31)與側缺口(41)對應。

5.根據權利要求1所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述擺臂座(4)的中部配置有按壓過孔(42)，所述擺臂座(4)的底部配置有氣瓶座(43)，所述氣瓶座(43)的底部配置有二氧化碳氣瓶(200)。

6.根據權利要求5所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述氣瓶座(43)上配置有按壓頂桿(44)，所述按壓頂桿(44)的上端抵頂擺臂件(3)，下端抵頂二氧化碳氣瓶(200)上的閥門。

7.根據權利要求6所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述氣瓶座(43)上具有與二氧化碳氣瓶(200)對應的螺帽(431)，所述螺帽(431)的上端具有導氣筒(432)，所述導氣筒(432)的一側具有導氣嘴(433)，所述導氣嘴(433)通過導氣管(434)與氣泡容器(300)連接，所述按壓頂桿(44)可動地配置在導氣筒(432)內。

8.根據權利要求1所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述擺臂座(4)上配置有鉸接座(45)，所述擺臂座(4)的邊角處配置有固定孔(46)。

9.根據權利要求1所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述泄氣組件(6)包括泄氣閥(61)、泄氣座(62)、泄氣導管(63)，所述泄氣導管(63)配置在氣泡容器(300)上，所述泄氣閥(61)配置在泄氣導管(63)上，所述泄氣座(62)配置在多功能飲水機內，所述泄氣閥(61)位于泄氣座(62)內，并且所述泄氣閥(61)上的按壓桿(611)位于偏心擺動板(5)的底部。

10.根據權利要求9所述的一種應用于多功能飲水機的氣瓶啟動裝置，其特征在于，所述泄氣座(62)包括底座板(621)、u型框(622)，所述底座板(621)上配置有缺口槽(623)，所述u型框(622)配置在底座板(621)上，并扣合在缺口槽(623)上，所述u型框(622)與底座板(621)之間配置有側條(624)，所述泄氣閥(61)穿設地固定在u型框(622)內。

技術總結
本發明公開了一種應用于多功能飲水機的氣瓶啟動裝置，包括：啟動裝置主體，所述啟動裝置主體包括舵機、機座板、擺臂件、擺臂座，舵機通過機座板固定在多功能飲水機內，擺臂件通過擺臂座固定在多功能飲水機內，擺臂件與舵機可動連接，并且所述擺臂件用于啟動二氧化碳氣瓶以及氣泡容器上的泄氣組件。本發明提供了一種應用于多功能飲水機的氣瓶啟動裝置，當舵機啟動后則對擺臂件進行動作，進而擺臂件可以按壓二氧化碳氣瓶上的閥門，進而二氧化碳可以方便地壓入到氣泡容器中與水混合形成氣泡水，方便用戶使用；該擺臂件還可以對氣泡容器上的泄氣組件進行動作，避免氣泡容器中的電磁閥無法打開，進而方便后續氣泡水通過泵體向外排出。

技術研發人員：黃雪明,溫水勝,葉景濃
受保護的技術使用者：廣東威林科技股份有限公司
技術研發日：
技術公布日：2025/4/24
