本發明涉及章魚燒加工，尤其是涉及一種安全節能章魚燒機。

背景技術：

1、章魚燒又叫章魚丸子，主要生產制作設備是挖有半圓球物料槽的烤盤，將面糊放入烤盤內部通過加熱翻轉后可形成章魚燒丸子。

2、經檢索公告號為cn210643749u的中國專利，公開了一種章魚燒烘培機，包括由鉸鏈連接的上殼體和下殼體，下殼體上安裝有加熱器，下殼體內加熱盤和烤盤，烤盤上設有若干下放料盒，上殼體上設有若干上放料盒，上放料盒與下放料盒相互拼接形成完整的圓球形；上殼體上表面安裝有儲料盒，儲料盒內存儲有面糊原料，儲料盒連通有第一輸料管，第一輸料管的末端連通有導料盤，導料盤連通有若干第二輸料管，第二輸料管與上放料盒連通。將上殼體蓋合于下殼體上，使上放料盒與下放料盒相互拼接形成完整的圓球形，將儲料盒內的面糊原料注入上放料盒與下放料盒形成的圓球形空間內，在加熱盤的作用下，將面糊原料烘烤成完整的章魚燒。

3、但是上述技術存在以下不足之處：

4、上述技術雖然可通過球形模具一次就形成完整的章魚燒，但在章魚燒制作完成后，在將章魚燒從模具內部取出時，一般都是將章魚燒從模具內部使用夾子夾起或竹簽串起，而此時模具內部仍處于高溫狀態，同時模具內部還有殘留的油，在手部靠近章魚燒時，容易發生燙傷的情況，安全性較低。

技術實現思路

1、本發明的目的在于提供一種安全節能章魚燒機，以解決上述背景技術中提出的問題。

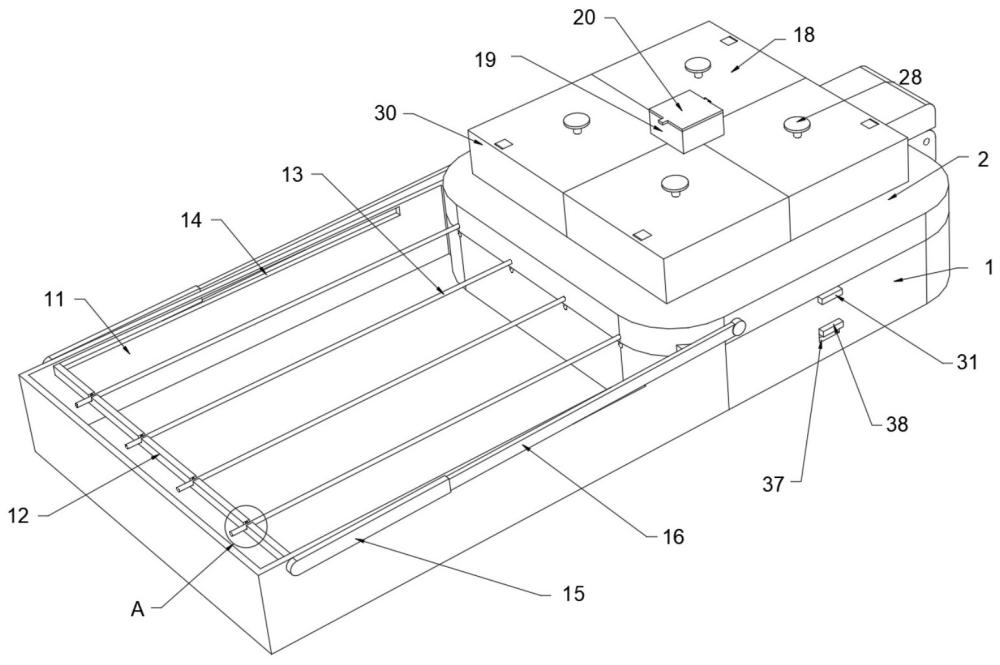

2、本發明的技術方案是：一種安全節能章魚燒機，包括上模座以及下模座，上模座上固定安裝有下安裝座，下模座上對應下安裝座的位置固定安裝有上安裝座，下安裝座和上安裝座通過安裝軸活動連接，上模座的內部上方活動安裝有下模板，下模板上鑲嵌安裝有四組下模具，一組下模具共有四個，下模座的內部下方安裝有上模板，上模板上鑲嵌安裝有多個上模具，上模具的數量與位置與下模具相對應，上模座的內部安裝有下加熱器，下模座的內部安裝有上加熱器，上模座的外側設置有收集機構；

3、收集機構包括有：

4、收集盒、收集條以及竹簽，收集盒固定安裝在上模座的外側，收集條水平活動安裝在收集盒的內部上方，收集條上開設有四個卡槽，竹簽設置在四個卡槽內部，卡槽的內部還安裝有兩個卡塊，竹簽可通過卡塊安裝在卡槽內部，收集盒側壁上開設有兩個滑槽，收集條活動安裝在兩個滑槽之間；

5、連桿一、連桿二以及阻力滑塊，連桿一、連桿二以及阻力滑塊均有兩個，兩個連桿一分別通過轉軸活動安裝在收集條的兩端，兩個連桿二分別通過轉軸活動安裝在下模座的兩側壁面，且兩個連桿二的一端分別位于兩個連桿一的內部，兩個阻力滑塊分別設置在兩個連桿一的內部并與兩個連桿二固定連接。

6、優選的，所述下模座的頂部固定安裝四個分料盒，四個分料盒的頂部中間位置之間固定安裝有進料盒，進料盒上通過合頁軸活動安裝有蓋板，進料盒的底部固定安裝有四個分料管，四個分料管分別向下貫穿了四個分料盒的頂部并與分料盒的內部連通。

7、優選的，所述分料盒的內部上方安裝有第二隔板，分料管貫穿了第二隔板的上下壁面，第二隔板將分料盒的內部分為兩個空間，分料盒的底部對應多個上模具的位置均鑲嵌安裝有下料管，下料管向下貫穿了上模具的頂部與上模具的內部連通。

8、優選的，多個所述下料管的內部上方均設置有下油管，下油管向上貫穿了第二隔板的上下壁面，下油管上對應第二隔板的位置開設有下油口，下油口與下油管的內部連通，同一分料盒內部的多個下油管的頂部之間固定安裝有連接板，連接板的頂部固定安裝有提手，提手向上貫穿了分料盒的頂部壁面位于外界，提手上套接有彈簧。

9、優選的，所述分料盒的底部對應下料管的位置鑲嵌安裝有密封圈，下料管套接在密封圈的內部，分料盒的頂部開設有加油口，加油口的內部通過合頁軸活動安裝有活動板。

10、優選的，所述下模板的側壁上對稱固定安裝有兩個第一把手，下模板的頂部對應下模具的位置固定安裝有密封環，下模具和上模具合起時，上模具的底部位于密封環的內部，密封環可對下模具和上模具之間進行密封。

11、優選的，所述上模座的內部設置有抬料機構，抬料機構包括有頂塊、頂板、固定環、外螺桿、第一彈簧以及防滑塊，頂塊的數量與下模具的數量一致，頂塊設置在上模座的內部，頂板設置在上模座的內部下方，固定環固定套接在頂塊的側壁下方，外螺桿固定安裝在上模座內部的底部壁面，頂塊的底部開設有與外螺桿相適配的圓柱形內螺槽，外螺桿向上貫穿了頂板的上下壁面，頂塊套接在外螺桿上，防滑塊為半球形凸起，防滑塊共有多組，多組防滑塊分別通過環形均勻分布地固定安裝在多個頂塊的頂部。

12、優選的，所述頂塊分布均勻的設置在頂板的頂部對應下模具的位置，第一彈簧安裝在頂板的底部壁面以及上模座內部的底部壁面，頂板通過第一彈簧活動安裝在上模座的內部。

13、優選的，所述頂塊的側壁上開設有多個第一安裝槽，第一安裝槽為矩形結構的槽，第一安裝槽的內部活動安裝有活動桿，活動桿為矩形結構的塊，第一安裝槽的內部安裝有與活動桿連接的第二彈簧，活動桿的頂部開設有第二安裝槽，第二安裝槽的內部靠近第二彈簧的一側活動安裝有扭簧軸，扭簧軸上固定套接有活動塊。

14、優選的，所述上模座的外側壁上對稱開設有兩個活動槽，兩個活動槽的內部均設置有第二把手，兩個第二把手均與頂板固定連接。

15、本發明通過改進在此提供一種安全節能章魚燒機，與現有技術相比，具有如下改進及優點：

16、其一：本發明通過設置有收集機構，當章魚燒在和上模具之間成型以后，可將下模座向上翻起，章魚燒就會位于下模具的內部，隨著下模座的翻轉，下模座就會帶動連桿二移動，連桿二進而帶動阻力滑塊在連桿一的內部移動，當下模座翻轉至一定角度后，阻力滑塊就會移動到連桿一的內部最靠近連桿二的位置，此時下模座繼續翻轉，連桿一就會被連桿二和阻力滑塊帶動移動，從而帶動收集條在滑槽的內部滑動，進而可帶動竹簽朝著上模座的內部移動，從而使得竹簽可將內部的章魚燒串起，然后即可將下模座向下關閉，進而可帶動竹簽以及竹簽上的章魚燒從上模座的內部移動到收集盒的內部，進而可將制作好的章魚燒從上模座的內部移動到收集盒的內部。

17、其二：本發明中，可向上拉動提手，提手帶動連接板和下油管向上移動，首先下油管上的下油口會移動至第二隔板的上方，此時分料盒上方的食用油可通過下油口進入下油管的內部，然后從下油管的底部流到下料管的內部，然后可通過下料管流到下模具和上模具的內部，隨后隨著下油管的向上移動，下油口與食用油分離，使得下模具和上模具的內部不再有食用油進入，隨后下油管和下料管分離，此時分料盒內部的面糊即可通過下料管流到下模具和上模具的內部，進而在達到了可同時對多個下模具和上模具內部進行加注面糊的同時，還達到了在加注面糊前自動放油的效果。

18、其三：本發明通過抬料機構的設置，當章魚燒制作完成后，可向上推動第二把手，第二把手就會帶動頂板向上移動，由于頂塊上套接有固定環，即可通過固定環帶動頂塊向上移動，頂塊向上移動即可將章魚燒從下模具的內部抬起，由于頂塊活動套接在外螺桿上，且頂塊內部設置有內螺紋，當頂塊向上移動的同時也會旋轉，同時由于頂塊的頂部設置有防滑塊，防滑塊可增大頂塊與章魚燒之間的摩擦力，此時章魚燒就會隨著頂塊在下模具和上模具的內部旋轉，進而可避免章魚燒與下模具和上模具的內壁粘連的情況發生，此時竹簽即可對章魚燒進行穿刺，達到了便于章魚燒進行脫模以及串串的效果。
