本發明涉及輸電線路工程施工設施領域,特別涉及了一種混凝土保護層控制裝置。
背景技術:
目前,在輸電線路基礎施工中,基礎模板與鋼筋籠子保護層的距離,一直沒有定型的控制專用工具。現場一般采用園木、方木、石頭、鐵筋、角鐵等墊在模板和鋼筋籠子之間。經常會造成如下會影響:保護層距離不均勻;保護層距離不標準;保護層距離小,立柱表面會漏岀鋼筋;當支撐物高岀基礎模板時,會影響安裝地腳螺栓支架;當支撐不牢固時,在澆筑混凝土及機械振搗時鋼筋籠子會振動,會使控制保護層距離的物件移動,造成保護層距離發生變化;一旦控制保護層距離物件掉入混凝土內,會嚴重影響混凝土質量。
技術實現要素:
本發明的目的是改變這種傳統,不規范的施工方法,確保安全施工,特提供了一種混凝土保護層控制裝置。
本發明提供了一種混凝土保護層控制裝置,其特征在于:所述的混凝土保護層控制裝置包括鋼筋籠子1,控制保護層專用楔子2,鋼筋立柱主筋3,內模板4;
其中:鋼筋籠子1為長方體柱狀結構,內部帶有內模板4;內模板4的內部帶有多根鋼筋立柱主筋3,橫向間距為50~150毫米,鋼 筋籠子1與內模板4之間的四個角的位置,布置有控制保護層專用楔子2。
所述的控制保護層專用楔子2的結構為角鋼形狀,上大下小結構,包括主體201,楔子安裝把手202,楔子保護繩203;
其中:楔子安裝把手202位于主體201的上部,楔子保護繩203與主體201連接。
所述的鋼筋立柱主筋3直徑為10~50毫米。
本發明的優點:
本發明所述的混凝土保護層控制裝置,其中的控制保護層專用楔子,能夠控制內模板與鋼筋籠子,上厚、下薄;實現以下功能:能保證設計給保護層標準距離;能保證保護層四面距離均勻;能保證專用楔子在施工中不能竄動和掉下,專用楔子安裝后,上面高度不超過基礎模板上沿,不會影響安裝地腳螺栓支架。
附圖說明
下面結合附圖及實施方式對本發明作進一步詳細的說明:
圖1為混凝土保護層控制裝置結構示意圖;

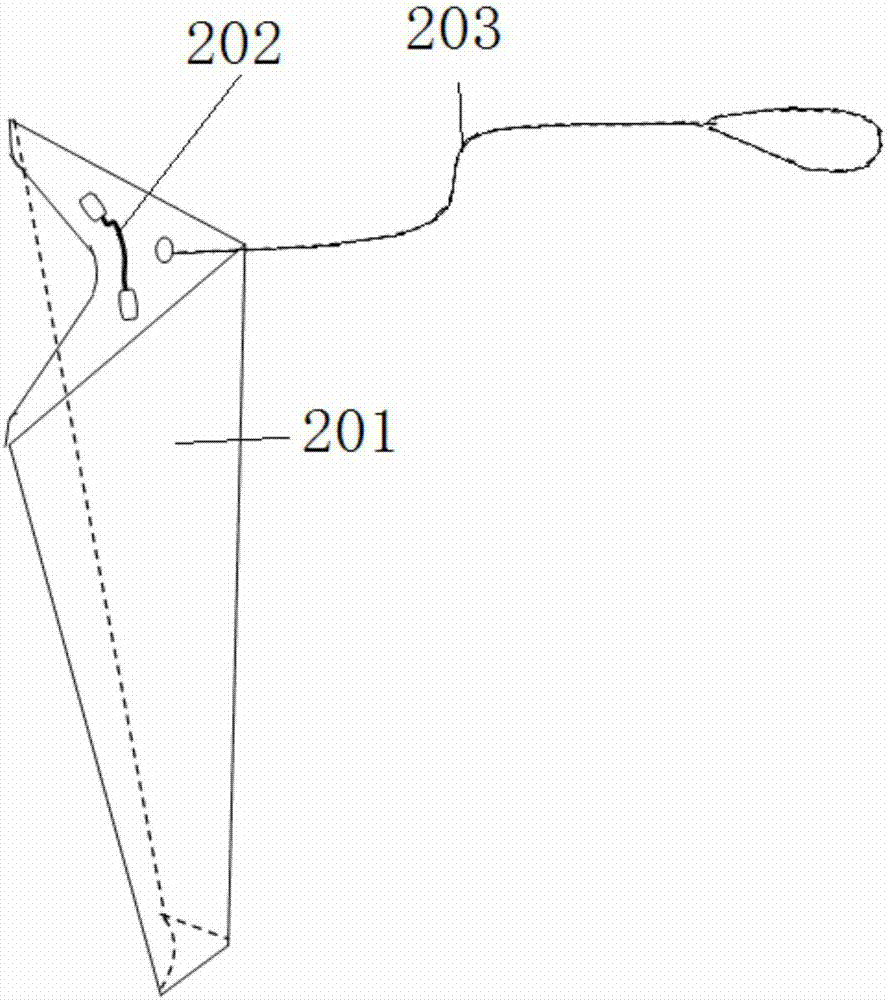

圖2為控制保護層專用楔子結構示意圖。
具體實施方式
實施例1
本實施例提供了一種混凝土保護層控制裝置,其特征在于:所述的混凝土保護層控制裝置包括鋼筋籠子1,控制保護層專用楔子2,鋼筋立柱主筋3,內模板4;
其中:鋼筋籠子1為長方體柱狀結構,內部帶有內模板4;內模板4的內部帶有多根鋼筋立柱主筋3,橫向間距為50毫米,鋼筋籠子1與內模板4之間的四個角的位置,布置有控制保護層專用楔子2。
所述的控制保護層專用楔子2的結構為角鋼形狀,上大下小結構,包括主體201,楔子安裝把手202,楔子保護繩203;
其中:楔子安裝把手202位于主體201的上部,楔子保護繩203與主體201連接。
所述的鋼筋立柱主筋3直徑為10毫米。
實施例2
本實施例提供了一種混凝土保護層控制裝置,其特征在于:所述的混凝土保護層控制裝置包括鋼筋籠子1,控制保護層專用楔子2,鋼筋立柱主筋3,內模板4;
其中:鋼筋籠子1為長方體柱狀結構,內部帶有內模板4;內模板4的內部帶有多根鋼筋立柱主筋3,橫向間距為150毫米,鋼筋籠子1與內模板4之間的四個角的位置,布置有控制保護層專用楔子2。
所述的控制保護層專用楔子2的結構為角鋼形狀,上大下小結構,包括主體201,楔子安裝把手202,楔子保護繩203;
其中:楔子安裝把手202位于主體201的上部,楔子保護繩203與主體201連接。
所述的鋼筋立柱主筋3直徑為30毫米。
實施例3
本實施例提供了一種混凝土保護層控制裝置,其特征在于:所述的混凝土保護層控制裝置包括鋼筋籠子1,控制保護層專用楔子2,鋼筋立柱主筋3,內模板4;
其中:鋼筋籠子1為長方體柱狀結構,內部帶有內模板4;內模板4的內部帶有多根鋼筋立柱主筋3,橫向間距為150毫米,鋼筋籠子1與內模板4之間的四個角的位置,布置有控制保護層專用楔子2。
所述的控制保護層專用楔子2的結構為角鋼形狀,上大下小結構,包括主體201,楔子安裝把手202,楔子保護繩203;
其中:楔子安裝把手202位于主體201的上部,楔子保護繩203與主體201連接。
所述的鋼筋立柱主筋3直徑為50毫米。
