本發明涉及市政工程領域，具體的說是一種用于混凝土道路下水道除污的升降鎖緊裝置。

背景技術：

現有的高速公路、城市公路主要分為水泥混凝土道路、瀝青混凝土道路、再生瀝青混凝土道路等三種，在這些公路上每個幾百米就會看到設有一處下水道，使得在大雨天等惡劣天氣下公路上不會積水，從而保證公路的暢通行駛，但是這些下水道隨著長時間的使用，下水道內部會積累一些雜物和污泥，隨著這些雜物和污泥的增多就會堵塞下水道，下水道一旦堵塞之后雨水、污水排不出去就會溢上公路，這樣就會嚴重交通車輛的行駛，因此需要進行對下水道進行清理，現有的下水道雜物和污泥處理方式主要通過剛性支撐設備頭部加上打撈設備和疏通設備進行人工操作清理，操作工人先通過剛性支撐設備上的打撈設備人工操作打撈出大部分雜物和污泥，然后在通過剛性支撐設備上的疏通設備進行疏通，疏通完畢后再講打撈上來的雜物和污泥運走處理，但是下水道通過剛性支撐設備輔助人工操作處理的方式存在以下缺點：1、下水道數量驚人，采用人工輔助處理方式需要耗費大量的人力，且勞動強度大、下水道清理速度慢、下水道清理效率低下；2、由于這些剛性支撐設備在進入下水道內部是隨意進入的，設備的四周沒有進行限位，使得打撈沒有方向性，操作工人重復做了很多的無用功，同時在打撈過程中設備沒有鎖緊在下水道內壁上，設備鎖緊性能差，這樣就嚴重的降低了清理的速度和效率，且這些剛性支撐設備不具備升降調節功能，使得對下水道的清理高度有限，降低了清理范圍，適用范圍小。

技術實現要素：

為了解決上述問題，本發明提供了一種用于混凝土道路下水道除污的升降鎖緊裝置，可以解決現有下水道用剛性支撐設備輔助人工操作清理方式存在的需要人工操作、勞動強度大、清理速度慢、清理效率低下、清理方向性能差、設備鎖緊性能差、設備升降調節性能差和工作效率低下等難題，可以實現下水道清理過程中的剛性升降鎖緊功能，無需人工操作，且具有清理速度快、清理效率高、清理方向性能好、設備鎖緊性能好、設備升降性能好和工作效率高等優點。

為了實現上述目的，本發明采用以下技術方案來實現：一種用于混凝土道路下水道除污的升降鎖緊裝置,包括上升降圓臺，上升降圓臺的下端面中部通過電機座安裝有升降電機，升降電機的輸出軸上通過聯軸器安裝有升降絲杠，升降絲杠的底端通過軸承安裝在升降支板上，且升降支板與上升降圓臺之間對稱焊接有四根二號定位軸，通過四根二號定位軸的方式起到均勻支撐升降支板的作用；所述升降絲杠上通過螺紋安裝有升降頂塊，升降頂塊上對稱設置有四個一號定位孔，升降頂塊上的四個一號定位孔內部分別穿設有四根二號定位軸，四個一號定位孔起到限定升降頂塊運動方向的作用，使得升降頂塊在升降絲杠帶動下進行穩定的上下升降調節運動，從而使得本發明進行一次升降調節，升降頂塊的下端面上對稱安裝有四個三號液壓缸，四個三號液壓缸的頂端安裝有鎖緊頂塊，通過四個三號液壓缸帶動鎖緊頂塊作穩定的上下升降調節運動，使得本發明可以進行二次升降調節，從而實現了本發明升降調節性能好的功能，使得本發明適用于不同深度下水道的清理，適用范圍大，鎖緊頂塊為正方形結構，鎖緊頂塊的四個側面上分別安裝有四個伸縮行走支鏈，當本發明進入到下水道內部時，先根據小水道內壁寬度或者直徑，調節行走長度至伸縮行走支鏈緊貼在下水道內壁上，調節好的四個伸縮行走支鏈在本發明進行升降調節時可以穩定的在下水道內壁上行走，使得本發明的清理方向為下水道中部垂直向下，清理方向性能好，增加了本發明的清理效率，鎖緊頂塊的下端面對稱焊接有四個固定鎖緊支鏈，鎖緊頂塊的下端面中部焊接有鎖緊支柱，鎖緊支柱的下端面焊接有下升降圓臺，鎖緊支柱起到支撐下升降圓臺的作用，下升降圓臺的下端面安裝有現有打撈器或疏通器，通過現有打撈器或疏通器對下水道內的雜物和污泥進行打撈并疏通下水道；所述伸縮行走支鏈包括安裝在鎖緊頂塊對應側面上的四號液壓缸，四號液壓缸的中部套設有支撐圓筒，支撐圓筒的兩端對稱焊接有兩根L型支柱，兩根L型支柱對稱焊接在鎖緊頂塊的對應側面上，兩根L型支柱通過起到支撐圓筒起到良好的支撐作用；所述四號液壓缸的頂端通過螺紋安裝有一號連接法蘭，一號連接法蘭上通過螺釘安裝有行走支板，行走支板的側面上安裝有行走輪，通過四號液壓缸調節伸縮行走支鏈的行走長度，調節好行走長度之后通使得本發明在升降調節過程中可以自動在下水道內壁上行走，使得本發明的清理方向在下水道中部垂直往下，清理方向性能好，也使得本發明適用于不同寬度或者直徑的下水道，適用范圍大，清理效果好；所述固定鎖緊支鏈包括焊接在鎖緊頂塊下端面的L型固定柱，L型固定柱的末端安裝有五號液壓缸，五號液壓缸的中部安裝在一號框型支架上，一號框型支架兩端通過螺釘安裝在L型固定柱的兩側；所述五號液壓缸的頂端通過安裝有二號連接法蘭，二號連接法蘭上通過螺釘安裝有鎖緊圓板，鎖緊圓板的側面中部焊接有錐形鎖緊塊，錐形鎖緊塊為錐形尖狀結構，當本發明在鎖緊時，鎖緊力集中在錐形鎖緊塊的尖狀結構上，鎖緊力均勻，鎖緊效果好，本發明通過五號液壓缸調節本發明的鎖緊長度，使得本發明適用于不同寬度或直徑的下水道鎖緊，適用范圍大。

工作時，首先將本發明安裝在現有起重機或者起吊車上，通過現有起重機或者起吊車將本發明移動至所需除污下水道道路上，當位置確定好之后，升降鎖緊裝置開始工作，首先根據所需除污下水道的深度調節本發明的清理高度，升降電機先開始工作，升降電機帶動升降絲杠轉動，升降絲杠帶動升降頂塊在四根二號定位軸的輔助下作穩定的一次升降調節功能，如果一次升降調節仍然達不到所需清理高度，此時通過四個三號液壓缸帶動鎖緊頂塊作穩定的二次升降調節運動，當本發明到達合適清理高度時升降電機和三號液壓缸停止工作，從而實現了本發明升降調節性能好的功能，使得本發明適用于不同深度下水道的清理，適用范圍大，且在本發明升降調節過程中，四個伸縮行走支鏈同時開始工作，先根據所需清理下水道的寬度或者直徑確定合適的行走長度，通過四個四號液壓缸調節四個伸縮行走支鏈的行走長度，調節好行走長度之后通使得本發明在升降調節過程中可以自動在下水道內壁上行走，從四個方向對本發明進行均勻限位，使得本發明的清理方向在下水道中部垂直往下，清理方向性能好，也使得本發明適用于不同寬度或者直徑的下水道，適用范圍大，當本發明在四個伸縮行走支鏈行走至合適清理高度后，四個固定鎖緊支鏈開始工作，通過四個五號液壓缸帶動四個錐形鎖緊塊從四個方向鎖緊在下水道內壁上，鎖緊力均勻，鎖緊效果好，使得本發明適用于不同寬度或直徑的下水道鎖緊，適用范圍大，增加了本發明清理時的穩定性；最后下升降圓臺下端面安裝的現有打撈器或疏通器對所需除污下水道內的雜物和污泥進行打撈并疏通快速下水道，無需人工操作，清理速度快，清理效率高，最終實現了本發明下水道清理過程中的剛性升降鎖緊功能。

本發明的有益效果是：

1、本發明通過升降電機通過升降絲杠帶動升降頂塊作一次升降調節和通過四個三號液壓缸帶動鎖緊頂塊作二次升降調節運動，實現了本發明升降調節性能好的功能，使得本發明適用于不同深度下水道的清理，適用范圍大，同時本發明在升降調節過程中四個伸縮行走支鏈可以自動在下水道內壁上行走，從四個方向對本發明進行均勻限位，使得本發明的清理方向在下水道中部垂直往下，清理方向性能好，適用范圍大，且本發明通過四個五號液壓缸帶動四個錐形鎖緊塊從四個方向鎖緊在下水道內壁上，鎖緊力均勻，鎖緊效果好，適用范圍大，增加了本發明清理時的穩定性；

2、本發明解決了現有下水道用剛性支撐設備輔助人工操作清理方式存在的需要人工操作、勞動強度大、清理速度慢、清理效率低下、清理方向性能差、設備鎖緊性能差、設備升降調節性能差和工作效率低下等難題，實現了本發明下水道清理過程中的剛性升降鎖緊功能，無需人工操作，且具有清理速度快、清理效率高、清理方向性能好、設備鎖緊性能好、設備升降性能好和工作效率高等優點。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明的結構示意圖；

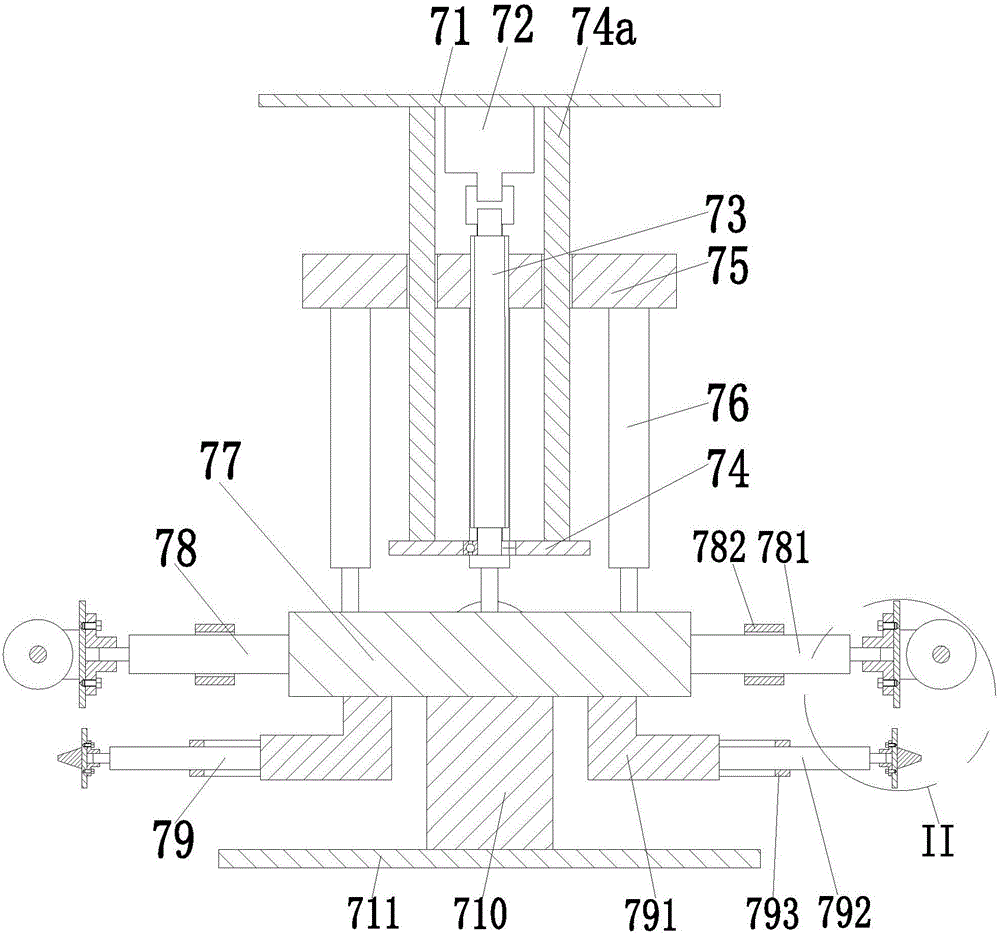

圖2是本發明的全剖視圖；

圖3是本發明圖2的II向局部放大圖。

具體實施例

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本發明。

如圖1至圖3所示，一種用于混凝土道路下水道除污的升降鎖緊裝置,包括上升降圓臺71，上升降圓臺71的下端面中部通過電機座安裝有升降電機72，升降電機72的輸出軸上通過聯軸器安裝有升降絲杠73，升降絲杠73的底端通過軸承安裝在升降支板74上，且升降支板74與上升降圓臺71之間對稱焊接有四根二號定位軸74a，通過四根二號定位軸74a的方式起到均勻支撐升降支板74的作用；所述升降絲杠73上通過螺紋安裝有升降頂塊75，升降頂塊75上對稱設置有四個一號定位孔，升降頂塊75上的四個一號定位孔內部分別穿設有四根二號定位軸74a，四個一號定位孔起到限定升降頂塊75運動方向的作用，使得升降頂塊75在升降絲杠73帶動下進行穩定的上下升降調節運動，從而使得本發明進行一次升降調節，升降頂塊75的下端面上對稱安裝有四個三號液壓缸76，四個三號液壓缸76的頂端安裝有鎖緊頂塊77，通過四個三號液壓缸76帶動鎖緊頂塊77作穩定的上下升降調節運動，使得本發明可以進行二次升降調節，從而實現了本發明升降調節性能好的功能，使得本發明適用于不同深度下水道的清理，適用范圍大，鎖緊頂塊77為正方形結構，鎖緊頂塊77的四個側面上分別安裝有四個伸縮行走支鏈78，當本發明進入到下水道內部時，先根據小水道內壁寬度或者直徑，調節行走長度至伸縮行走支鏈78緊貼在下水道內壁上，調節好的四個伸縮行走支鏈78在本發明進行升降調節時可以穩定的在下水道內壁上行走，使得本發明的清理方向為下水道中部垂直向下，清理方向性能好，增加了本發明的清理效率，鎖緊頂塊77的下端面對稱焊接有四個固定鎖緊支鏈79，鎖緊頂塊77的下端面中部焊接有鎖緊支柱710，鎖緊支柱710的下端面焊接有下升降圓臺711，鎖緊支柱710起到支撐下升降圓臺711的作用，下升降圓臺711的下端面安裝有現有打撈器或疏通器，通過現有打撈器或疏通器對下水道內的雜物和污泥進行打撈并疏通下水道；所述伸縮行走支鏈78包括安裝在鎖緊頂塊77對應側面上的四號液壓缸781，四號液壓缸781的中部套設有支撐圓筒782，支撐圓筒782的兩端對稱焊接有兩根L型支柱783，兩根L型支柱783對稱焊接在鎖緊頂塊77的對應側面上，兩根L型支柱783通過起到支撐圓筒782起到良好的支撐作用；所述四號液壓缸781的頂端通過螺紋安裝有一號連接法蘭784，一號連接法蘭784上通過螺釘安裝有行走支板785，行走支板785的側面上安裝有行走輪786，通過四號液壓缸781調節伸縮行走支鏈78的行走長度，調節好行走長度之后通使得本發明在升降調節過程中可以自動在下水道內壁上行走，使得本發明的清理方向在下水道中部垂直往下，清理方向性能好，也使得本發明適用于不同寬度或者直徑的下水道，適用范圍大，清理效果好；所述固定鎖緊支鏈79包括焊接在鎖緊頂塊77下端面的L型固定柱791，L型固定柱791的末端安裝有五號液壓缸792，五號液壓缸792的中部安裝在一號框型支架793上，一號框型支架793兩端通過螺釘安裝在L型固定柱791的兩側；所述五號液壓缸792的頂端通過安裝有二號連接法蘭794，二號連接法蘭794上通過螺釘安裝有鎖緊圓板795，鎖緊圓板795的側面中部焊接有錐形鎖緊塊796，錐形鎖緊塊796為錐形尖狀結構，當本發明在鎖緊時，鎖緊力集中在錐形鎖緊塊796的尖狀結構上，鎖緊力均勻，鎖緊效果好，本發明通過五號液壓缸792調節本發明的鎖緊長度，使得本發明適用于不同寬度或直徑的下水道鎖緊，適用范圍大。

工作時，首先將本發明安裝在現有起重機或者起吊車上，通過現有起重機或者起吊車將本發明移動至所需除污下水道道路上，當位置確定好之后，升降鎖緊裝置7開始工作，首先根據所需除污下水道的深度調節本發明的清理高度，升降電機72先開始工作，升降電機72帶動升降絲杠73轉動，升降絲杠73帶動升降頂塊75在四根二號定位軸74a的輔助下作穩定的一次升降調節功能，如果一次升降調節仍然達不到所需清理高度，此時通過四個三號液壓缸76帶動鎖緊頂塊77作穩定的二次升降調節運動，當本發明到達合適清理高度時升降電機72和三號液壓缸76停止工作，從而實現了本發明升降調節性能好的功能，使得本發明適用于不同深度下水道的清理，適用范圍大，且在本發明升降調節過程中，四個伸縮行走支鏈78同時開始工作，先根據所需清理下水道的寬度或者直徑確定合適的行走長度，通過四個四號液壓缸781調節四個伸縮行走支鏈78的行走長度，調節好行走長度之后通使得本發明在升降調節過程中可以自動在下水道內壁上行走，從四個方向對本發明進行均勻限位，使得本發明的清理方向在下水道中部垂直往下，清理方向性能好，也使得本發明適用于不同寬度或者直徑的下水道，適用范圍大，當本發明在四個伸縮行走支鏈78行走至合適清理高度后，四個固定鎖緊支鏈79開始工作，通過四個五號液壓缸792帶動四個錐形鎖緊塊796從四個方向鎖緊在下水道內壁上，鎖緊力均勻，鎖緊效果好，使得本發明適用于不同寬度或直徑的下水道鎖緊，適用范圍大，增加了本發明清理時的穩定性；最后下升降圓臺711下端面安裝的現有打撈器或疏通器對所需除污下水道內的雜物和污泥進行打撈并疏通快速下水道，無需人工操作，清理速度快，清理效率高，實現了本發明下水道清理過程中的剛性升降鎖緊功能，解決了現有下水道清理設備通過人工清理方式存在的需要人工操作、勞動強度大、清理速度慢、清理效率低下、清理方向性能差、設備鎖緊性能差、設備升降調節性能差和工作效率低下等難題，達到了目的。

以上顯示和描述了本發明的基本原理、主要特征和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中的描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
