本發明涉及一種用于基坑圍護工程中的圍護墻做法-凸?fàn)钏妮S水泥攪拌土植入預制鋼筋混砼工字型樁圍護墻。

技術背景

水泥土攪拌樁內植預應力鋼筋混凝土樁尤其是內植工字型樁圍護墻已在我國沿海地區基坑圍護工程中得到了推廣應用，并取得了很好的經濟效益；但其也有自身的不足，主要表現在以下方面：

在以往的植樁工藝中，植入預制鋼筋砼工字型樁時，一般要求對應攪拌形成的攪拌樁應外接于工字型樁，正常要求其直徑為850mm，甚至達900mm以上，尤其是在較硬的砂性土和硬塑的粘性土中，如此才能比較順利的將工字型樁植入水泥土攪拌樁中；對于更深的基坑，為滿足需要，則需要植入更大截面的工字型樁形成圍護墻，這就需攪拌更大直徑的水泥土攪拌樁帷幕，增加了施工難度，工程造價也必將提高，因此，原植樁工藝在深大基坑中的應用受到限制。

技術實現要素：

為克服上述工字型樁在硬土中植入困難并使在深大基坑工程中植入大尺寸工字型圍護樁墻簡潔方便，本發明提供了一種施工速度快、植入方便、質量可靠、造價低廉的水泥土植入預應力樁的基坑圍護墻做法。

本發明針對基坑圍護工程中，水泥土攪拌樁內植預應力工字型樁的圍護結構形式進行研究，開發了一種凸?fàn)钏妮S攪拌水泥土植樁圍護墻。該發明采用改進的四軸水泥土攪拌動力頭植樁機，邊攪拌水泥土邊植入工字型樁，植樁方便，一次成型，簡潔，快速。

本發明的有益效果是：

1、通過在擬開挖基坑邊緣采用改進的四軸水泥土攪拌植樁機打設形成凸?fàn)钏妮S水泥土攪拌樁，方便了預應力傳統尺寸工字樁的植入；也可實現大尺寸工字型樁的植入，為水泥攪拌土植入工字型樁圍護墻在更深大基坑圍護工程中的應用推廣奠定了良好的基礎。

2、采用四軸水泥土攪拌植樁機可靈活的選擇每一幅攪拌樁中各根樁體的樁徑，可有效的降低工程造價；

3、相比于普通大直徑攪拌樁內植樁墻，凸?fàn)钏妮S攪拌水泥土植樁墻中的攪拌樁樁徑明顯減少，受攪動影響的土體區域減小，也即是減小了對周圍原狀土體的擾動，增強植樁墻整體的結構性；工字樁樁間水泥土攪拌樁內芯棒(鋼管、松木樁、毛竹樁等)的存在，使植樁墻更穩定。

附圖說明

下面結合附圖和實施例1對本發明進一步說明。

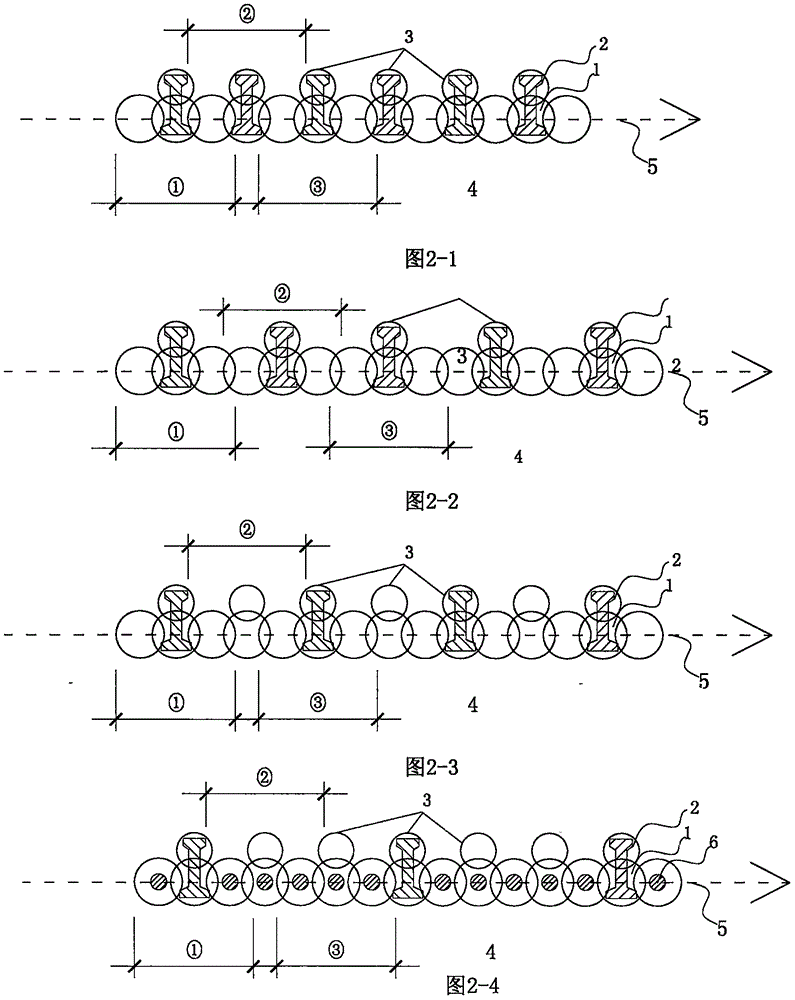

圖1是本發明實施例1中凸?fàn)钏妮S水泥土攪拌內植工字樁的三種平面布置形式圖，圖2是內植工字樁凸?fàn)钏妮S水泥土攪拌樁形成的凸?fàn)钏妮S攪拌水泥土植樁圍護墻平面圖，其中圖2-1是采用套一孔攪拌工藝形成的凸?fàn)钏妮S攪拌水泥土植樁墻的平面圖，圖2-2為采用普通搭接方式攪拌工藝形成的凸?fàn)钏妮S攪拌水泥土植樁墻的平面圖，圖2-3是采用隔一插一的植樁方式形成的凸?fàn)钏妮S攪拌水泥土植樁墻的平面圖，圖2-4是采用隔二插一的植樁方式形成的內植加強芯棒凸?fàn)钏妮S攪拌水泥土植樁墻的平面圖。

圖中：1-凸?fàn)钏妮S水泥土攪拌樁，2-預制鋼筋混凝土工字型樁，3-凸?fàn)钏妮S攪拌水泥土植樁墻，4-擬開挖基坑，5-植樁圍護墻軸線，6-內植芯棒，①-第一幅凸?fàn)钏妮S水泥土攪拌樁，②-第二幅凸?fàn)钏妮S水泥土攪拌樁，③-第三幅凸?fàn)钏妮S水泥土攪拌樁。

具體實施方式

如圖1和圖2所示，一種凸?fàn)钏妮S攪拌水泥土植樁墻的基坑圍護方法，包括以下步驟：

1)根據事先確定植入的工字型樁尺寸選擇合適的攪拌樁樁徑，沿擬開挖基坑(4)的邊緣線或圍護墻軸線方向(5)采用改進的四軸攪拌水泥土植樁機攪拌形成凸?fàn)畹乃妮S水泥土攪拌樁(1)，水泥土在樁孔中攪拌均勻后，用四軸攪拌水泥土植樁機將預制鋼筋混凝土工字樁(2)植入水泥土攪拌樁(1)，工字樁(2)的大端部植入中間大直徑攪拌樁中，小端頭植入四軸水泥土攪拌樁(1)的凸頭部位的小直徑攪拌樁中。

2)本實例1采用套一孔的水泥土攪拌樁施工工藝，邊攪拌水泥土，邊植入工字型樁(2)，逐步向前推進，形成凸?fàn)钏妮S攪拌水泥土植樁墻(3)；也可根據現場具體情況考慮選擇圖2-2所示的普通搭接密插法(內植樁密插)和圖2-3所示的套一孔隔一插一(內植樁隔一插一)施工工藝形成的凸?fàn)钏妮S攪拌水泥土植樁墻的圍護方式。若相鄰兩根內植樁間距較大，如圖2-4所示，為增強整個凸?fàn)钏妮S攪拌水泥土植樁墻(3)的穩定性，可考慮在相鄰工字樁之間的水泥土攪拌樁中植入合適樁徑的增強芯棒(6)(鋼管樁、松木樁、毛竹樁等)，四軸水泥土攪拌樁(1)、內植工字樁(2)、內植芯棒(6)協同作用，共同保證基坑工程的安全。
