本發明涉及一種基于PLC控制器的地下車庫自動排水系統。

背景技術：

在大雨天氣下，我們經常可以看到，雨水順著地下車庫的爬坡道流入車庫內，對車輛造成損害，雖然現有地下車庫在車庫入口三側均設置圍墻，在入口正面的爬坡道頂部開設有流水槽，但面對大雨時，仍然無法阻擋雨水從入口正面流入車庫內。

技術實現要素：

本發明所要解決的技術問題是提供一種基于PLC控制器的地下車庫自動排水系統，以克服上述不足。

為解決上述技術問題，本發明提供以下技術方案：一種基于PLC控制器的地下車庫自動排水系統，包括嵌入在爬坡道頂部的流水槽，所述流水槽上固定有格柵蓋，還包括有輔助排水系統、PLC控制器，所述輔助排水系統包括擋水板、輔助排水管、步進電機，所述爬坡道頂部嵌入有與流水槽相平行分布的卡槽，所述卡槽置于流水槽與爬坡道入口之間，所述卡槽內底面上沿縱向分布著若干輔助排水管，所述輔助排水管頂端固定有法蘭盤，所述卡槽上通過螺栓可拆卸地固定有固定蓋，所述爬坡道縱向兩側分別固定有滑軌柱，所述擋水板可升降地連接在兩側滑軌柱上，所述步進電機固定在滑軌柱頂部，所述擋水板背面固定有固定座，所述步進電機通過絲杠驅動固定座上下移動，所述步進電機電連接于PLC控制器；所述擋水板底端向下延伸出與卡槽相對應的卡柱部，所述卡柱部底面嵌入有與法蘭盤相對應的定位槽，所述擋水板內開設有與定位槽相連通的豎向分布的引流孔，所述擋水板正面上開設有若干層與引流孔相連通的排水孔。

在上述方案基礎上，所述擋水板正面底端向外延伸出密封擠壓部，所述密封擠壓部底面固定有防水密封墊。

本發明與現有技術相比具有的有益效果是：本發明提供的排水系統，在大雨來臨，流水槽排水功能不能滿足需求時，為防止雨水從爬坡道入口流入地下車庫內，拆掉卡槽上的固定蓋，利用PLC控制器啟動步進電機驅動擋水板下移，將擋水板的卡柱卡入卡槽內，輔助排水管頂的法蘭盤定位在卡柱的定位槽內，進而促使排水孔、引流孔、輔助排水管共同連通形成輔助排水通道，一方面利用擋水板與車庫入口旁三側圍墻共同組成用于防止雨水進入車庫內的四側圍墻，另一方面利用輔助排水通道幫助流水槽快速排水。

附圖說明

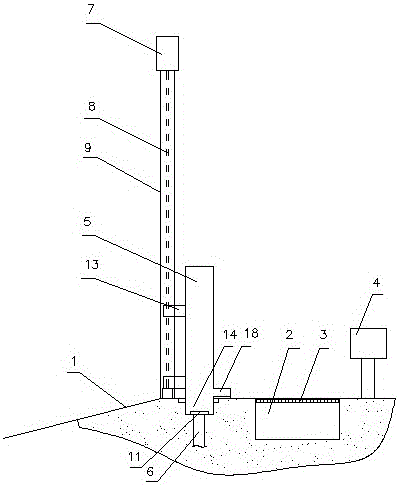

圖1為本發明結構示意圖；

圖2為本發明擋水板的卡柱卡在卡槽內的結構示意圖；

圖3為本發明擋水板與輔助排水管配合關系示意圖。

圖中標號為：1-爬坡道，2-流水槽，3-格柵蓋，4-PLC控制器，5-擋水板，6-輔助排水管，7-步進電機，8-絲桿，9-滑軌柱，10-卡槽，11-法蘭盤，12-固定蓋，13-固定座，14-卡柱部，15-定位槽，16-引流孔，17-排水孔，18-密封擠壓部，19-防水密封墊。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

在本發明的描述中，需要理解的是，術語“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

參照圖1至圖3可知，一種基于PLC控制器的地下車庫自動排水系統，包括嵌入在爬坡道1頂部的流水槽2，所述流水槽2上固定有格柵蓋3，還包括有輔助排水系統、PLC控制器4，所述輔助排水系統包括擋水板5、輔助排水管6、步進電機7，所述爬坡道1頂部嵌入有與流水槽2相平行分布的卡槽10，所述卡槽10置于流水槽2與爬坡道1入口之間，所述卡槽10內底面上沿縱向分布著若干輔助排水管6，所述輔助排水管6頂端固定有法蘭盤11，所述卡槽10上通過螺栓可拆卸地固定有固定蓋12，所述爬坡道1縱向兩側分別固定有滑軌柱9，所述擋水板5可升降地連接在兩側滑軌柱9上，所述步進電機7固定在滑軌柱9頂部，所述擋水板5背面固定有固定座13，所述步進電機7通過絲杠8驅動固定座13上下移動，所述步進電機7電連接于PLC控制器4；所述擋水板5底端向下延伸出與卡槽10相對應的卡柱部14，所述卡柱部14底面嵌入有與法蘭盤11相對應的定位槽15，所述擋水板5內開設有與定位槽15相連通的豎向分布的引流孔16，所述擋水板5正面上開設有若干層與引流孔16相連通的排水孔17。

為提高擋水板5的卡柱部14卡在卡槽10內后，擋水板5與卡槽10頂部的密封防水性能，所述擋水板5正面底端向外延伸出密封擠壓部18，所述密封擠壓部18底面固定有防水密封墊19，當卡柱部14卡在卡槽內后，防水密封墊19被密封擠壓部18擠壓在地面上，能夠防止雨水進入卡槽10內。

本發明提供的排水系統，在大雨來臨，流水槽2排水功能不能滿足需求時，為防止雨水從爬坡道1入口流入地下車庫內，拆掉卡槽10上的固定蓋12，利用PLC控制器4啟動步進電機7驅動擋水板5下移，將擋水板5的卡柱部14卡入卡槽10內，輔助排水管6頂的法蘭盤11定位在卡柱部14的定位槽15內，進而促使排水孔17、引流孔16、輔助排水管6共同連通形成輔助排水通道，一方面利用擋水板5與車庫入口旁三側圍墻共同組成用于防止雨水進入車庫內的四側圍墻，另一方面利用輔助排水通道幫助流水槽2快速排水。

當不需要使用擋水板時，利用PLC控制器4控制步進電機7驅動擋水板5上移，然后將固定蓋12重新固定在卡槽10上即可。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
