本發明涉及城市建設技術領域，尤其涉及一種雙水源樹池雨水利用系統。

背景技術：

目前，海綿城市的建設模式在我國正逐漸推廣應用起來，應用這種理念可以有效緩解城市雨水內澇、水體污染、水資源短缺等問題，并起到美化環境的作用。國務院辦公廳出臺“關于推進海綿城市建設的指導意見”指出，采用滲、滯、蓄、凈、用、排等措施，到2020年將80％的降雨就地消納和利用。

樹池是一種新型的城市雨水利用設施，其作為一種低影響開發技術，同時也是建設海綿城市的技術措施之一。樹池通過內部的填料及儲存空間，使得對雨水的滯留及利用效率增加，樹池內部的填料底部一般為砂性粘土，因具有以上特點，在減小徑流方面具有顯著的效果，可將降雨滲透量由硬化場地的10～15％最大可增加到75％以上，樹池對雨水的滯蓄作用可以降低地面徑流量，削減洪峰，延長峰現時間。樹池底砂性粘土在雨水滲透過程中對其進行過濾，對雨水中的污染物具有一定的削減作用。樹池中雨水可通過其底部砂性粘土滲入下部土壤，一方面要求砂性粘土等結構具有良好的透水性，另一方面樹池本身也應具有一定的蓄水能力，同時，樹池中樹木可以通過吸收砂性粘土中水分而生長。樹池在硬化路面人行道得到了廣泛應用，在許多城市有著不錯的應用效果。現有利用低影響開發理念設計的樹池都是把樹池和雨水口看作兩個獨立設施，在樹池中單獨設置進水口、出水口、貯蓄雨水區，單純地使用樹池削減雨水，而沒有將道路兩側的現有設施雨水口考慮在內，絕大部分樹坑只是單純的為栽種樹木提供場地，忽略將其開發成樹池作為一種低影響開發技術所帶來的生態功能。我國目前并沒有針對樹池聯合雨水口對雨水利用的功能的相關研發。

單獨設置進水口、出水口、貯蓄雨水區的樹池在工程施工及推廣利用上具有缺點。一方面，如果樹池內部設有進出水口、貯蓄區及之間相互連通的管路勢必會使樹池內部結構復雜，增加施工難度，增加工程造價。另一方面，由于樹池結構復雜，后期維護養護困難，需要定期對樹池進行清掏并換填填料，加大養護人員的工作量，不利于樹池的使用推廣?？傊?，現有樹池存在以下問題，一是因為樹池占地面積有限，收集降雨水量受限。二是樹池上方為樹木，樹木樹冠較大時，雨水會被葉面截留，導致樹池受雨很少，不能完全發揮其作用，沒有達到低影響開發的效果。

技術實現要素：

(一)要解決的技術問題

本發明要解決的技術問題是解決現有的城市建設中對于雨水的排水與蓄水的結構較為獨立和單一，樹池接納雨水受限，且效果不佳，沒有能夠與道路雨水口進行良好的相互結合和利用的問題。

(二)技術方案

為了解決上述技術問題，本發明提供了一種雙水源樹池雨水利用系統，包括雨水口、樹池和透水帶，所述雨水口的底部與所述樹池的底部通過所述透水帶連接。

其中，所述透水帶的厚度為200mm。

其中，所述透水帶的孔隙率為30％-80％。

其中，所述透水帶為塑料透水網格。

其中，所述透水帶包括雨水口段、過渡段與樹池段，所述雨水口段穿過所述雨水口的底部外側壁與所述雨水口的內部連接，所述樹池段設置于所述樹池的土壤層的下方，所述過渡段將所述雨水口段與所述樹池段連接。

其中，所述過渡段沿所述雨水口段至所述樹池段的方向向下傾斜。

其中，所述樹池的土壤層為砂性粘土。

其中，所述透水帶的寬度等于所述雨水口的長度。

(三)有益效果

本發明的上述技術方案具有如下優點：本發明雙水源樹池雨水利用系統是將道路上的各自獨立的雨水口與樹池通過底部的透水帶連接，改變雨水口單純的排水模式及樹池的單水源受雨補水模式，增加雨水口作為樹池的補水水源，進而增加了樹池的受雨量，成為雙水源樹池雨水利用系統。降雨時，雨水匯集到雨水口流入市政排水管道，流經雨水口底部時一部分雨水可以通過透水帶流入并貯存到樹池底部，起到滯蓄雨水的作用。當無雨時，透水帶貯存的雨水一部分被樹池中的樹木利用來滋養樹木，一部分滲入到與透水帶接觸的土層中向下補充地下水。該系統實現了雨水口與樹池作為雙水源對雨水進行收集利用，增加了雨水的利用率和滲透率，特別是對弱透水土質地區，增加了地下水的補給量，節約水源并改善了水循環，同時減小雨水口徑流量以緩解雨水對市政排水管道的壓力，減輕了雨水管道的負荷，減少了徑流污染帶給污水處理廠的負荷。同時，因增加了樹池的來水水源，增加了樹池的調蓄、滯留、儲存和下滲的雨水量，強化了樹池的功能。該技術結構簡單，無需設置額外的管道和雨水貯存裝置等，施工簡單成本低，便于技術推廣，具有很好的工程應用價值。

除了上面所描述的本發明解決的技術問題、構成的技術方案的技術特征以及有這些技術方案的技術特征所帶來的優點之外，本發明的其他技術特征及這些技術特征帶來的優點，將結合附圖作出進一步說明。

附圖說明

圖1是本發明實施例雙水源樹池雨水利用系統的主視結構示意圖；

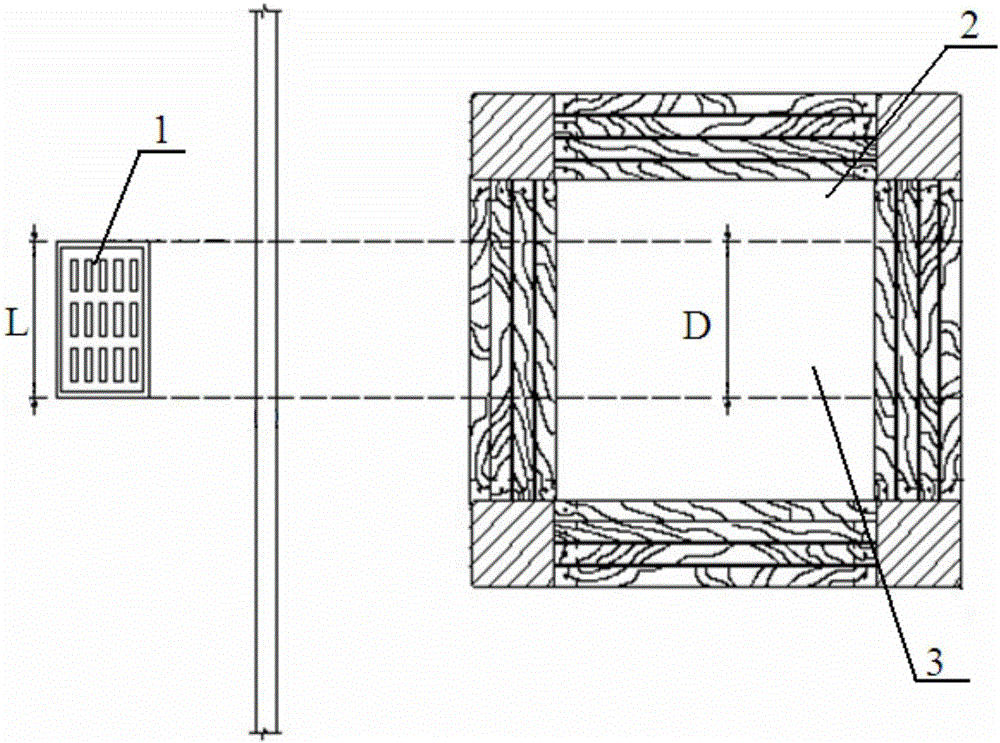

圖2是本發明實施例雙水源樹池雨水利用系統的俯視結構示意圖。

圖中：1：雨水口；2：樹池；3：透水帶；21：土壤層；31：雨水口段；32：過渡段；33：樹池段。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明的一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

此外，在本發明的描述中，除非另有說明，“多個”、“多根”、“多組”的含義是兩個或兩個以上，“若干個”、“若干根”、“若干組”的含義是一個或一個以上。

如圖1和圖2所示，本發明實施例提供的雙水源樹池雨水利用系統，包括雨水口1、樹池2和透水帶3，雨水口1的底部與樹池2的底部通過透水帶3連接。

本發明雙水源樹池雨水利用系統是將道路上的各自獨立的雨水口與樹池通過底部的透水帶連接，改變雨水口單純的排水模式及樹池的單水源受雨補水模式，增加雨水口作為樹池的補水水源，進而增加了樹池的受雨量，成為雙水源樹池雨水利用系統。降雨時，雨水匯集到雨水口流入市政排水管道，流經雨水口底部時一部分雨水可以通過透水帶流入并貯存到樹池底部，起到滯蓄雨水的作用。當無雨時，透水帶貯存的雨水一部分被樹池中的樹木利用來滋養樹木，一部分滲入到與透水帶接觸的土層中向下補充地下水。該系統實現了雨水口與樹池作為雙水源對雨水進行收集利用，增加了雨水的利用率和滲透率，增加了地下水的補給量，節約水源并改善了水循環，同時減小雨水口徑流量以緩解雨水對市政排水管道的壓力，減輕了雨水管道的負荷，減少了徑流污染帶給污水處理廠的負荷。同時，因增加了樹池的來水水源，增加了樹池的調蓄、滯留、儲存和下滲的雨水量，強化了樹池的功能。該技術結構簡單，無需設置額外的管道和雨水貯存裝置等，施工簡單成本低，便于技術推廣，具有很好的工程應用價值。

具體的，透水帶3的厚度為200mm。其中，透水帶3的孔隙率為30％-80％。透水帶的厚度要適合，太薄起不到滯蓄雨水的作用，太厚會使滯蓄雨水過多，改變周圍土壤的生態并造成不均勻沉降，工程造價也會隨之上升。因此，經過對不同厚度的透水帶對比，確定200mm為適宜厚度，透水帶的孔隙率為30％-80％，可以貯存水的體積會占到透水帶的30％以上。這樣的設計不影響樹池結構，不影響樹池的美觀。但對雨水的滯蓄利用要遠遠高于傳統樹池，有助于使場地恢復到開發前對雨水的利用效率，并能夠一定程度上減少綠化用水量，節約市政用水量。

其中，透水帶3為塑料透水網格。透水網格的材質可以據當地情況進行確定，可以是塑料，玻璃鋼，橡膠等，也可以是高強混凝土網格，本實施例中優選用塑料透水網格，蓄水能力強，質地堅固。

進一步的，透水帶3包括雨水口段31、過渡段32與樹池段33，雨水口段31穿過雨水口1的底部外側壁與雨水口1的內部連接，樹池段33設置于樹池2的土壤層的下方，過渡段32將雨水口段31與樹池段33連接。其中，過渡段32沿雨水口段31至樹池段33的方向向下傾斜。雨水口中部分未進入市政排水管道的雨水通過雨水口段進入樹池段，透水帶的多段鋪設增加了下滲雨水與周圍土環境的接觸面積，在增加持水能力的同時，增大下滲速度，在相同的時間內增大下滲量，不用換填原土層，對雨洪起到管理作用，而且透水帶讓下滲的雨水與土質層的接觸面積增大，增加雨水的利用率和滲透率，降低地面徑流量，削減洪峰，延長峰現時間。雨水口段所在位置高于樹池段所在位置的設計，使過渡段向下傾斜，有利于雨水在透水帶中由雨水口向樹池的流動，過渡段的設計有助于強化對雨水的橫向滲透和滯蓄，強化雨水利用。

另外，樹池2的土壤層21為砂性粘土。本發明的樹池的土壤選用砂性粘土，一是有利于樹木自身的生長，二是砂性粘土能夠快速使雨水滲透。

其中，如圖2所示，透水帶3的寬度D等于雨水口1的長度L。進入雨水口的部分雨水通過透水帶橫向進入樹池，透水帶寬度等于雨水口長度，最大程度的吸收進入雨水口的雨水，增大了透水帶的蓄水量，提高了雨水排導的速度。

綜上所述，本發明雙水源樹池雨水利用系統是將道路上的各自獨立的雨水口與樹池通過底部的透水帶連接，改變雨水口單純的排水模式及樹池的單水源受雨補水模式，增加雨水口作為樹池的補水水源，進而增加了樹池的受雨量，成為雙水源樹池雨水利用系統。降雨時，雨水匯集到雨水口流入市政排水管道，流經雨水口底部時一部分雨水可以通過透水帶貯存到樹池底部，起到滯蓄雨水的作用。當無雨時，透水帶流入并貯存的雨水一部分被樹池中的樹木利用來滋養樹木，一部分滲入到與透水帶接觸的土層中向下補充地下水。該系統實現了雨水口與樹池作為雙水源對雨水進行收集利用，增加了雨水的利用率和滲透率，增加了地下水的補給量，節約水源并改善了水循環，同時減小雨水口徑流量以緩解雨水對市政排水管道的壓力，減輕了雨水管道的負荷，減少了徑流污染帶給污水處理廠的負荷。同時，因增加了樹池的來水水源，增加了樹池的調蓄、滯留、儲存和下滲的雨水量，強化了樹池的功能。該技術結構簡單，無需設置額外的管道和雨水貯存裝置等，施工簡單成本低，便于技術推廣，具有很好的工程應用價值。

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。
