本發明涉及風機基礎環調平技術領域，尤其涉及利用激光水準儀進行定位的裝置及方法。

背景技術：

風力發電機安裝時，塔筒的垂直度是減小機艙偏心彎矩的關鍵，也是風力發電機安裝質量關鍵要素，而風力發電機垂直度首要條件是取決于基礎環的水平度；目前，國內風機基礎環直徑一般為4m左右，對風機基礎環水平度的控制要求是≤3mm，大容量風力發電機組要求水平度為1mm以內。基礎環調平的通用方法可分為粗調、微調、精調3道工序。

目前常用的基礎環調平儀器為全站儀及水準儀。在基礎環支撐件處用1臺全站儀配合2臺水準儀進行粗調測量，通過調整螺桿升降基礎環；在粗調的基礎上在基礎環表面均勻布置9或12個點，利用測量儀器進行微調測量，以使基礎環水平度偏差控制在設計要求范圍內；精調的目的主要是消除微調的誤差，利用測量儀器進行精調測量，全面測量基礎環上表面布置的控制點，盡可能使表面水平度偏差控制在最小極限。精調結束后，鎖緊調整螺帽，在基礎環表面不上人的情況下，人員站在凳子上在側旁立塔尺，利用2臺水準儀再次對布置點進行復測。該方法測量儀器及人員多，需頻繁復測，不利于施工進度和質量，也將加大施工難度及成本。

技術實現要素：

本發明的目的就是為了解決上述問題，提供了一種利用激光水準儀進行定位的裝置及方法，本方法用到的儀器設備少，使用簡單，操作簡單，成本低。

為了實現上述目的，本發明采用如下技術方案：

利用激光水準儀進行定位的裝置，包括激光水準儀，還包括兩個瞄準塊和兩個調平塊，瞄準塊和調平塊的底部設有固定部，所述瞄準塊的上部設有瞄準桿，所述瞄準桿和調平塊上都設有對準線，對準線的位置相對于同一水平面的高度一樣。

所述瞄準塊和調平塊底部的固定部為短螺桿，所述短螺桿固定在瞄準塊和調平塊的底部。

所述瞄準塊和調平塊底部的固定部為凹形槽，瞄準塊、調平塊及凹形槽的形狀都與風機基礎環的形狀吻合，瞄準塊和調平塊通過凹形槽扣合在風機基礎環上。

所述瞄準塊的尺寸為200mm×200mm×50mm。

所述調平塊的尺寸為200mm×200mm×200mm。

所述瞄準桿可拆卸的設置在所述瞄準塊上。

所述瞄準桿為螺桿。

采用所述的利用激光水準儀進行定位的裝置的方法，包括以下步驟：

步驟一、將兩個瞄準塊安裝在風機基礎環上；

步驟二、將激光水準儀放置在風機基礎環外，使得激光水準儀發射的激光正好射到其中一個瞄準塊的瞄準桿上的對準線上，固定激光水準儀高度；

步驟三、調整激光水準儀發射的方向，同時調節風機基礎環調節螺桿的螺母，使激光同時射到另一個瞄準塊瞄準桿上的對準線上；

步驟四，將另兩個調平塊放置在風機基礎環上，移開兩個瞄準塊，調節風機基礎環調節螺桿的螺母，使得激光水準儀發射的激光正好射到調平塊上的對準線上；至此，調平結束。

激光水準儀放置距離風機基礎環中心8m～10m范圍內。

激光水準儀發出的激光所在的線為風機基礎環的割線，正好穿過一個瞄準塊的對準線和一個調平塊的對準線。

本發明的有益效果：

1、本方法用到的儀器設備少，使用簡單。

2、本方法操作簡單，使用方便，成本低。

3、本方法不需要占用較多的測量技術人員，普通施工人員即可操作。

4、本方法可以隨著基礎環調節螺桿上螺母的調節，實時觀察到調平效果，不必反復測量。

附圖說明

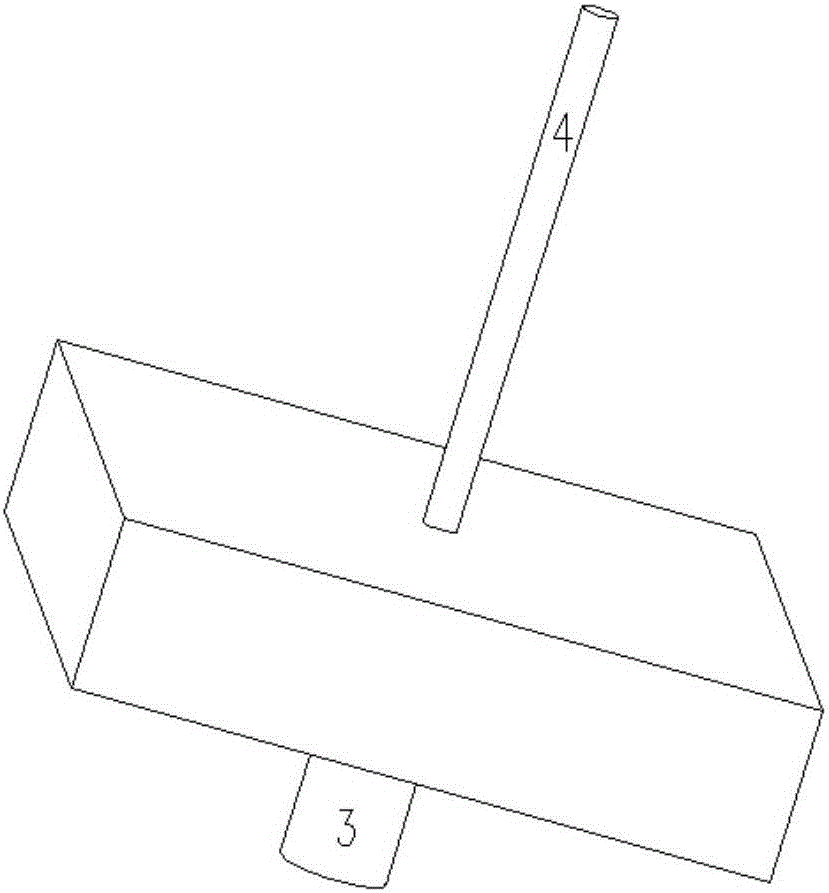

圖1為瞄準塊的結構示意圖；

圖2為調平塊的結構示意圖；

圖3為利用激光水準儀進行定位的裝置布置示意圖。

其中，1.激光水準儀，2.風機基礎環，3.短螺桿，4.螺桿。

具體實施方式

下面結合附圖與實施例對本發明作進一步說明。

如圖1-2所示，利用激光水準儀進行定位的裝置，包括激光水準儀1，還包括兩個瞄準塊和兩個調平塊，瞄準塊和調平塊的底部設有固定部，所述瞄準塊的上部設有瞄準桿，所述瞄準桿和調平塊上都設有對準線，對準線的位置相對于同一水平面的高度一樣。

所述瞄準塊和調平塊底部的固定部為短螺桿3，所述短螺桿3固定在瞄準塊和調平塊的底部。短螺桿3直徑為長度為50mm的圓柱，在使用時將圓柱插入基礎環上的螺栓孔內。

所述瞄準塊和調平塊底部的固定部為凹形槽，瞄準塊、調平塊及凹形槽的形狀都與風機基礎環的形狀吻合，瞄準塊和調平塊通過凹形槽扣合在風機基礎環上。本實施例中沒有采用該結構方式。

所述瞄準塊的尺寸為200mm×200mm×50mm。

所述調平塊的尺寸為200mm×200mm×200mm。

瞄準塊在距離瞄準塊下表面100mm處的螺桿上做上對準線，調平塊在同樣距離下表面100mm處的一個面上刻上對準線，在使用時，該面朝向激光水準儀。

所述瞄準桿可拆卸的設置在所述瞄準塊上。

所述瞄準桿為螺桿4。

如圖3所示，采用所述的利用激光水準儀進行定位的裝置的方法，包括以下步驟：

步驟一、將兩個瞄準塊A和B安裝在風機基礎環上；

步驟二、將激光水準儀1放置在風機基礎環2外，使得激光水準儀1發射的激光正好射到其中一個瞄準塊A的瞄準桿上的對準線上，固定激光水準儀高度；

步驟三、調整激光水準儀發射的方向，同時調節風機基礎環調節螺桿的螺母，使激光同時射到另一個瞄準塊B的瞄準桿上的對準線上；

步驟四，將另兩個調平塊C和D放置在風機基礎環上，移開兩個瞄準塊，調節風機基礎環調節螺桿的螺母，使得激光水準儀發射的激光正好射到調平塊上的對準線上；至此，調平結束。

激光水準儀放置距離風機基礎環中心8m～10m范圍內。

激光水準儀發出的激光所在的線為風機基礎環的割線，正好穿過一個瞄準塊的對準線和一個調平塊的對準線。

A、B瞄準塊與基礎環中心的夾角為50°；另外兩個分別放置在A、B兩塊瞄準塊中心與激光水準儀連線的延長線上，四個瞄準塊位置連線為梯形結構。

上述雖然結合附圖對本發明的具體實施方式進行了描述，但并非對本發明保護范圍的限制，所屬領域技術人員應該明白，在本發明的技術方案的基礎上，本領域技術人員不需要付出創造性勞動即可做出的各種修改或變形仍在本發明的保護范圍以內。
