本發明涉及一種錯縫式止回水平往復注漿管及其施工方法，屬于建筑施工中補漿堵漏技術領域。

背景技術：

非開挖技術是指利用各種巖土鉆掘設備和技術手段，通過導向、定向鉆進等方式在地表極小部分開挖的情況下，敷設、更換和修復各種地下管線的施工新技術。對于軟土富水地區深層地下空間采用非開挖技術施工過程中，往往需要通過水平壓漿施作水平止水帷幕建立隔水邊界，加固開挖面周邊土體，提高土體滲透系數，從而保證安全施工并減小施工過程對周邊環境的影響。

在深層地下空間如地下通道的持續掘進過程中，會對開挖面周圍一定范圍內土體產較大的反復擾動影響，使得前階段施作的水平止水帷幕反復產生一系列的裂隙甚至貫通，從而大大降低了止水帷幕的隔水性能，減弱了其加固效應，危害施工的安全進行，并對周邊建構筑物造成危害。因而，往往需要對已損傷的止水帷幕體通過注漿管進行多次反復的重復補漿堵漏。由于受拌合站拌料到注漿的時間、漿液配合比以及漿液凝固時間等因素影響，注漿管會出現堵塞。而前一階段設置的注漿管往往都因注漿孔堵塞等問題而不能多次重復使用，只能在對應位置打入新的注漿管進行補漿。現有的注漿管由于結構上的缺陷不僅浪費材料，還大大增加了工作量，使得注漿作業不能及時有效進行。而重復打入新的注漿管的過程其實又是對止水帷幕的進一步破壞，加上既有廢棄導管對于新注漿體系布置多有限制，使得后添置的注漿管各自間很難形成體系確保補漿效果，多次的堵漏補漿的整體密封效果從而受到嚴重的影響。

技術實現要素：

本發明所要解決的技術問題在于提供一種錯縫式止回水平往復注漿管，能夠有效避免注漿孔堵塞，使用同一根注漿管進行多次重復注漿。

為了解決上述問題，本發明采用的技術方案如下：

一種錯縫式止回水平往復注漿管，包括水平設置的外層花管和置于外層花管里的內層花管，沿所述外層花管管壁的軸向和周向間隔開設有數個外注漿孔，

所述內層花管的管壁上設有與外注漿孔位置對應的內注漿孔，內層花管能夠相對外層花管移動或轉動，在注漿狀態下，所述外注漿孔與內注漿孔貫通；在止?jié){狀態下，所述外注漿孔與內注漿孔相互錯位，外注漿孔被覆蓋關閉。

為了增加內層花管與外層花管之間的密封性，防止跑漿或冒漿現象的發生，作為進一步的改進是，所述內層花管與外層花管之間留有一定的間隙，所述內層花管外壁上套設有臨近內注漿孔的密封止?jié){環，所述密封止?jié){環的外周貼在外層花管的內壁上，密封止?jié){環的軸向?qū)挾却笥谕庾{孔的直徑，在止?jié){狀態下，所述密封止?jié){環將外注漿孔覆蓋。

作為優選，所述密封止?jié){環的軸向?qū)挾葹橥庾{孔直徑的1.5倍。

作為優選，為了確保密封性能，所述密封止?jié){環由橡膠材料制成。

進一步，所述內層花管外壁上緊挨內注漿孔的前、后端處均套設密封止?jié){環。這樣，密封性能得到進一步提高。

作為優選，所述內層花管的外徑較外層花管的內徑小3mm。

進一步，為了提高注漿效果，所述內注漿孔的孔徑大于外注漿孔的孔徑。

作為優選，所述內注漿孔的孔徑為外注漿孔1.5至2.5倍。

作為優選，所述外層花管的長度為3m，外徑為8cm。

本發明還涉及上述錯縫式止回水平往復注漿管的施工方法，包括以下步驟：

步驟1：根據注漿設計方案要求打入裝配好的內層花管和外層花管；

步驟2：檢查內層花管與外層花管之間的相對滑動和轉動性能；

步驟3：通過旋轉和推拉的方式移動內層花管，使外注漿孔與內注漿孔貫通，在全孔狀態下進行注漿；

步驟4：注漿工序完成后，旋轉和推拉內層花管，使外注漿孔與內注漿孔相互錯位，使外注漿孔呈關閉狀態，在內層花管內注入清水進行洗管，

步驟5：如需往復注漿，則循環步驟3、4，實現往復注漿工作。

本發明錯縫式止回水平往復注漿管的工作原理是，由于內層花管能夠相對外層花管移動或轉動，將要進行注漿時，通過旋轉和推拉方式移動內層花管使外注漿孔與內注漿孔對中，就能實現內外注漿孔的貫通，完成全孔注漿；需要止?jié){時，旋轉和移動內層花管，使外注漿孔與內注漿孔相互錯位，即可實現閉孔止?jié){，當內層花管的外壁上沒有套設密封止?jié){環時，內層花管將外注漿孔覆蓋封閉，安裝密封止?jié){環時，密封止?jié){環將外注漿孔覆蓋封閉，效果更佳。在閉孔止?jié){狀態下，通過對內層花管注入清洗液進行刷管，保證后續使用要求。

綜上，與現有技術相比，本發明的有益效果在于：

1、本發明的錯縫式止回水平往復注漿管能夠通過內層花管間外層花管的相互移動或轉動，實現注漿管的注漿和止?jié){，并能夠通過對內層花管的清洗防止注漿孔被漿料堵塞；采用其施工方法，從而能夠方便的實現在同一根注漿管中進行重復注漿。

2、本發明能夠在注漿過程中最大限度地減少對止水帷幕的破壞，保證了堵漏補漿的整體密封效果。

3、本發明能夠節約材料，降低人力和物力成本，簡化工藝，方便施工。

附圖說明

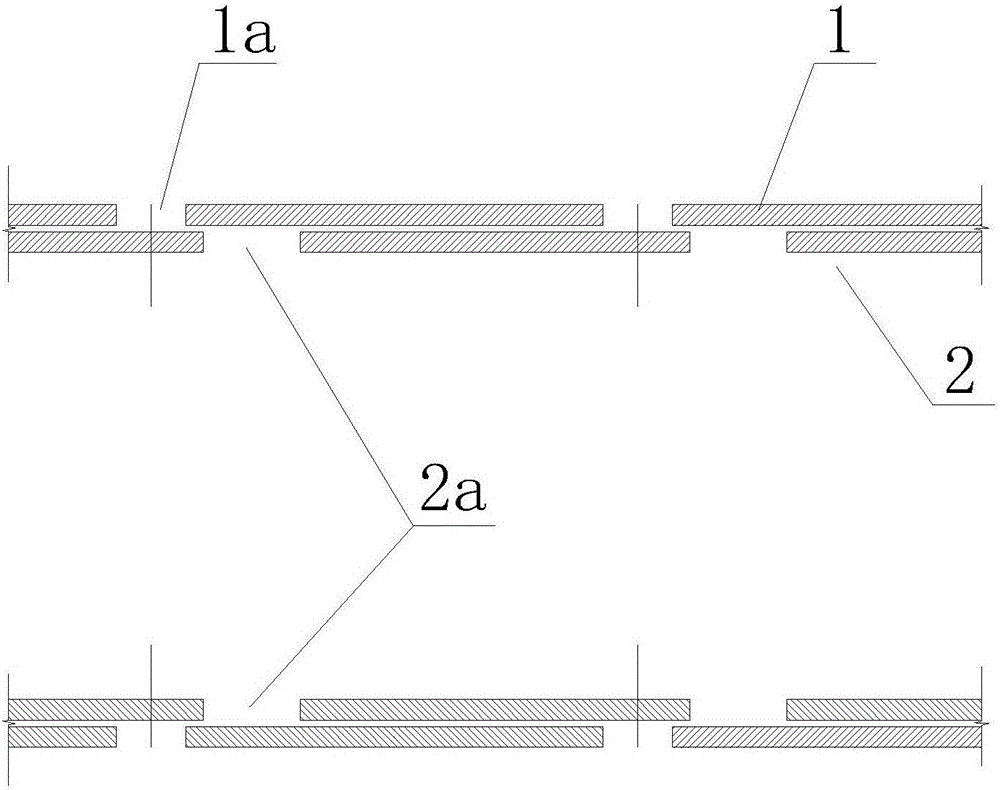

圖1為本發明第一優選實施例在注漿狀態的結構示意圖。

圖2為本發明第一優選實施例在止?jié){狀態的結構示意圖。

圖3為本發明第二優選實施例在注漿狀態的結構示意圖。

圖4為本發明第二優選實施例在止?jié){狀態的結構示意圖。

圖中：1、外層花管；1a、外注漿孔；2、內層花管；2a、內注漿孔；3、密封止?jié){環。

具體實施方式

以下結合附圖和具體實施例對本發明做進一步的詳細說明。根據下面的說明，本發明的目的、技術方案和優點將更加清楚。需要說明的是，所描述的實施例是本發明的優選實施例，而不是全部的實施例。

實施例1

結合圖1和圖2所示，一種錯縫式止回水平往復注漿管，包括水平設置的外層花管1和置于外層花管里的內層花管2，所述外層花管的長度為3m，外徑為8cm。沿所述外層花管管壁的軸向和周向間隔開設有數個外注漿孔1a。所述內層花管的管壁上設有與外注漿孔位置相對應的內注漿孔2a，內層花管能夠相對外層花管移動或轉動，將要進行注漿工序時，通過旋轉和推拉方式轉動和移動內層花管，將外注漿孔與內注漿孔對中，使二者貫通，在注漿狀態下，所述外注漿孔與內注漿孔保持貫通狀態；圖2為通過旋轉和/或推拉內層花管，使外注漿孔與內注漿孔相互錯位的示意圖，外注漿孔被內層花管管壁所覆蓋，同時內注漿孔也被外層花管管壁所封閉，實現閉孔止?jié){。在閉孔止?jié){狀態下，通過對內層花管注入清洗液進行刷管，防止注漿孔堵塞，保證后續使用要求。

為了提高注漿效果，所述內注漿孔的孔徑大于外注漿孔的孔徑。所述內注漿孔的孔徑優選為外注漿孔1.5至2.5倍。

實施例2

結合圖3和圖4，與實施例1有所不同的是，為了增加內層花管與外層花管之間的密封性，防止跑漿或冒漿現象的發生，所述內層花管與外層花管之間留有一定的間隙，作為優選，所述內層花管的外徑較外層花管的內徑小3mm。所述內層花管外壁上套設有臨近內注漿孔的密封止?jié){環3，所述密封止?jié){環的外周貼在外層花管的內壁上，密封止?jié){環的軸向?qū)挾却笥谕庾{孔的直徑，同樣，通過外注漿孔與內注漿孔的相互錯位，所述密封止?jié){環將外注漿孔覆蓋，內注漿孔同時被外層花管和密封止?jié){環的側面所包圍封閉，達到閉孔止?jié){的狀態。

作為優選，所述密封止?jié){環的軸向?qū)挾葹橥庾{孔直徑的1.5倍。所述密封止?jié){環優選由橡膠材料制成。

作為優選方案，所述內層花管外壁上緊挨內注漿孔的前、后端處均套設密封止?jié){環。這樣在止?jié){狀態下的密封性能得到進一步提高。

上述錯縫式止回水平往復注漿管的施工方法，包括以下步驟：

步驟1：根據注漿設計方案要求打入裝配好的內層花管和外層花管；

步驟2：檢查內層花管與外層花管之間的相對滑動和轉動性能；

步驟3：通過旋轉和推拉的方式移動內層花管，使外注漿孔與內注漿孔貫通，在全孔狀態下進行注漿；

步驟4：注漿工序完成后，旋轉和推拉內層花管，使外注漿孔與內注漿孔相互錯位，使外注漿孔呈關閉狀態，在內層花管內注入清水進行洗管，

步驟5：如需往復注漿，則循環步驟3、4，實現往復注漿工作。

本發明錯縫式止回水平往復注漿管的工作原理是，由于內層花管能夠相對外層花管移動或轉動，將要進行注漿時，通過旋轉和推拉方式移動內層花管使外注漿孔與內注漿孔對中，就能實現內外注漿孔的貫通，完成全孔注漿；需要止?jié){時，旋轉和移動內層花管，使外注漿孔與內注漿孔相互錯位，即可實現閉孔止?jié){，當內層花管的外壁上沒有套設密封止?jié){環時，內層花管將外注漿孔覆蓋封閉，安裝密封止?jié){環時，密封止?jié){環將外注漿孔覆蓋封閉，效果更佳。

以上所述，僅是本發明優選實施例的描述說明，并非對本發明保護范圍的限定，顯然，任何熟悉本領域的技術人員基于上述實施例，可輕易想到替換或變化以獲得其他實施例，這些均應涵蓋在本發明的保護范圍之內。
