本發明涉及建筑領域，具體涉及一種封閉變形樁。

背景技術：

沉管灌注樁在施工時，由于樁尖與保護管之間存在間隙，地下的水、泥、砂很容易進入到樁尖中，致使管內后灌的混凝土無法與樁尖相連或低強度連接，造成懸樁現象。

技術實現要素：

本發明的目的在于克服上述不足問題，提供一種封閉變形樁。

本發明為實現上述目的所采用的技術方案是：封閉變形樁，包括樁尖體，所述樁尖體上部沿圓周方向均勻設有若干活動支座，所述活動支座上安裝有鋼管導向板，所述活動支座上部通過變形吊繩與變形吊板連接，下部活動連接在樁尖體內，當變形吊板受力時，活動支座抬起并向樁尖體內部收縮，此時所述活動支座外沿外徑小于樁尖體最大外徑，當變形吊板不受力時，活動支座下降形成圓環蓋在樁尖體上，此時所述活動支座外沿外徑大于樁尖體最大外徑。

所述變形吊繩外徑小于樁尖體最大外徑。

所述活動支座呈倒“L”形。

所述活動支座上部通過吊耳與變形吊板連接。

所述樁尖體上部沿圓周方向均勻設有六個活動支座。

本發明的特點是：結構簡單，通過采用活動支座改變樁尖體的外徑尺寸，從而使樁尖體與保護管的間隙變小，起到密封的作用，使得地下的水、泥、砂無法進入樁尖體中，保證了樁的質量，提高施工可靠性。

附圖說明

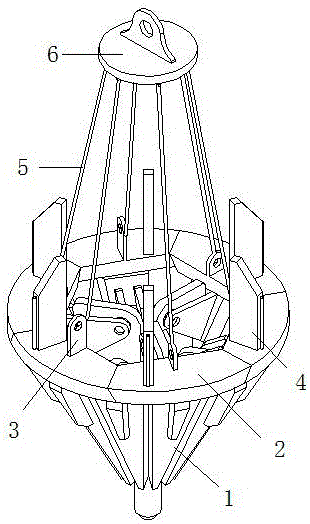

圖1是本發明受力變形狀態示意圖。

圖2是本發明不受力打樁狀態示意圖。

其中：1、樁尖體 2、活動支座 3、吊耳 4、鋼管導向板 5、變形吊繩 6、變形吊板。

具體實施方式

如圖1、2所示，本發明為一種封閉變形樁，其包括樁尖體1，所述樁尖體1上部沿圓周方向均勻設有若干活動支座2，優選為六個，所述活動支座2上安裝有鋼管導向板4，所述活動支座2呈倒“L”形，所述活動支座2上部通過吊耳3與變形吊繩5連接，所述變形吊繩5與變形吊板6連接，所述變形吊板6外徑小于樁尖體1最大外徑，所述活動支座2下部活動連接在樁尖體1內，當變形吊板6受力時，活動支座2抬起并向樁尖體1內部收縮，此時所述活動支座2外沿外徑小于樁尖體1最大外徑，當變形吊板6不受力時，活動支座2下降，其上部形成圓環狀蓋在樁尖體1上，此時所述活動支座2外沿外徑大于樁尖體1最大外徑。

使用時：當樁尖體1進入樁孔時，變形吊板6加載F力，活動支座2抬起并向樁尖體1內部收縮，此時使樁尖體1外徑處于最小狀態，可順利的進入到樁孔中，然后去掉變形吊板6的F力，此時活動支座2下降，其上部形成圓環狀蓋在樁尖體1上，樁尖體1與活動支座2合為一體，即使樁尖體1外徑變大，活動支座2外沿可與保護管接觸，使樁尖體1被密封，這樣地下的水、泥、砂就不易進入樁尖體1中，即可順利進行打樁作業，保證樁的質量，提高施工可靠性。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明披露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
