本發明屬于環境巖土工程技術領域,涉及一種季節凍土區膨脹土智能支擋結構。
背景技術:
膨脹土吸水膨脹、失水收縮的特性會帶來諸多例如地面抬升、沉降,建筑物不均勻沉降、開裂,邊坡變形與蠕變,擋墻、地下室等支擋結構破壞、開裂,地下管道變形、破壞等工程破壞。在季節凍土區還有土的凍脹與融沉的影響。為了應對季節凍土區膨脹土所帶來的不利影響,工程上通常采用物理方法、化學方法、生物方法等進行膨脹土的加固處理,即通過各種手段抑制膨脹土體的變形以期達到減少膨脹力對于結構的影響,同時應用物理化學方法以及保溫等措施防止土的凍脹。而今,鮮有系統且科學地給出不通過對季節凍土區膨脹土體進行處理而采用允許膨脹土有一定的側向變形并且不給結構帶來例如使結構產生額外的力或者位移而使結構破壞或者設計不合理的不利影響的方法,更多是通過控制膨脹土的含水量、對膨脹土土性進行改良以及預先釋放膨脹勢和在膨脹土體中加筋等這些針對于膨脹土體的處理措施,并沒有從允許膨脹土體產生一定變形來減小膨脹力的思路來進行處理,這使得工程上許多膨脹土處理都會造成經濟浪費。另外現有的技術中鮮有通過智能控制技術主動控制季節凍土區膨脹土膨脹側移的方法,此法可以使得對于膨脹土體的變形可以做到動態控制,此外在供能系統方面鮮有技術鮮有應用綠色能源來減少對于環境的破壞。
技術實現要素:
本發明的目的是提供一種引入智能控制技術的有效、安全、可控的季節凍土區膨脹土智能支擋結構,它可以作為采用智能控制技術下的支擋結構解決膨脹土膨脹引起的工程破壞以及不經濟設計,有效的用于指導在季節凍土區膨脹土區支擋結構的設計與施工。
本發明的目的是通過以下技術方案實現的:
一種季節凍土區膨脹土智能支擋結構,包括鋼板樁-內支撐支擋體系、主要控制部件及風光互補供能系統三部分,其中:
所述鋼板樁-內支撐支擋體系由作為圍護構件的拉森鋼板樁、鋼冠梁、鋼腰梁、水平鋼內支撐、鋼格構式立柱組成;所述水平鋼內支撐由上水平鋼內支撐和下水平鋼內支撐構成,鋼格構式立柱由左鋼格構式立柱和右鋼格構式立柱構成,左鋼格構式立柱和右鋼格構式立柱各自與上水平鋼內支撐、下水平鋼內支撐垂直相連,在所支擋范圍內形成框架體系;所述鋼冠梁與鋼腰梁分別安裝在上水平鋼內支撐和下水平鋼內支撐末端處;所述拉森鋼板樁與鋼冠梁、鋼腰梁之間安裝有主要控制部件,主要控制部件之間采用并聯連接方式連接。
所述主要控制部件選用伺服液壓系統,由無線數據傳感器、信號放大器、處理器、電氣-機械轉換器、伺服閥、液壓缸、液壓泵、電動機構成,無線數據傳感器內置于液壓缸內部,在施工區域附近安裝信號放大器和處理器,處理器與電氣-機械轉換器相連接后接入伺服閥,伺服閥同時連接液壓泵與液壓缸,液壓缸與拉森鋼板樁緊密貼合。
所述風光互補供能系統由風力異步發電機組、光伏太陽能薄膜電池組、發電控制器、鉛酸蓄電池組、直流交流逆變器組成,光伏太陽能薄膜電池組與風力異步發電機經線路相連后分別接入發電控制器與鉛酸蓄電池組中,發電控制器和鉛酸蓄電池組與逆變器連接;由逆變器接出電力輸出線路后通過三相五線連接方式與主要控制部件相連接。
本發明具有以下有益效果:
1、本發明引入智能控制技術的支擋結構方法是通過允許膨脹土發生一定的側移以此減小其對于結構的膨脹力的影響的一種新方法。
2、本發明提出了一種經濟合理的控制季節凍土區膨脹土膨脹側移的有效方法,對主要控制部件引入智能控制技術,允許季節凍土區膨脹土產生一定的側移(膨脹或者收縮)且不會給結構帶來如產生額外的力或者位移使結構破壞或設計不經濟等不利影響,同時不影響整個支擋體系的支擋性能且可按照非膨脹土體設計支擋結構及不需處理季節凍土區膨脹土。
3、本發明通過對支擋結構應用無線以及集中處理技術進行智能控制以及信息處理,從而獲得相關數據進而控制膨脹土側移。
4、在膨脹地區,智能支擋結構由于允許膨脹土體一定側移,智能控制系統減小了含水量對于膨脹土膨脹影響,僅需要按非膨脹土地區的支擋結構設計即可并且不用對膨脹土本身進行處理。
5、應用風力光伏兩種發電方式的互補供能系統可以從不同的天氣條件、甚至惡劣環境中獲取綠色能量供給智能控制系統的使用,保證整個智能控制系統長期不間斷正常工作。
6、在主要控制部件對膨脹土的作用下,控制了側移膨脹的同時,也同時使支擋結構獲得了經濟性,并且能夠解決在季節凍土區膨脹土體的支擋結構的優化設計與施工方案合理確定,保證了控制膨脹土體膨脹側移的合理性與經濟性。
附圖說明
圖1是鋼板樁—內支撐支擋體系的原理示意圖;

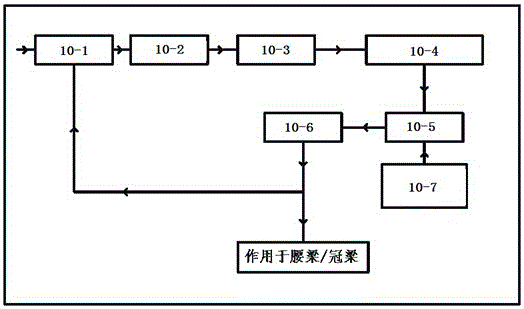

圖2是主要控制部件的原理示意圖;
圖3是風光互補供能系統的結構示意圖;
圖中,1:拉森鋼板樁、2:H型鋼冠梁、3:H型鋼腰梁、4:上水平鋼內支撐、5:下水平鋼內支撐、6:左鋼格構式立柱、7:右鋼格構式立柱、8:立柱間支撐、9:鋼格構式立柱基礎、10:主要控制部件、10-1:無線數據傳感器、10-2:信號放大器、10-3:處理器、10-4:電氣-機械轉換器、10-5:伺服閥、10-6:液壓缸、10-7:液壓泵、10-8:電動機、11:風力發電機、12:光伏薄膜發電電池板、13:發電控制器:14:鉛酸蓄電池組、15:直流交流逆變器、16:發電部分連接線路、17:電力輸出線路、18:膨脹土體。
具體實施方式
下面結合附圖對本發明的技術方案作進一步的說明,但并不局限于此,凡是對本發明技術方案進行修改或者等同替換,而不脫離本發明技術方案的精神和范圍,均應涵蓋在本發明的保護范圍中。
具體實施方式一:本實施方式提供了一種季節凍土區膨脹土智能支擋結構,包括如下三方面內容:
(1)鋼板樁—內支撐支擋體系
如圖1所示,板樁—內支撐體系支擋由作為圍護構件的拉森鋼板樁1、H型鋼冠梁2、H型鋼腰梁3、水平鋼內支撐、鋼格構式立柱、立柱間支撐8組成。其中:
所述水平鋼內支撐由上水平鋼內支撐4和下水平鋼內支撐5構成,鋼格構式立柱由左鋼格構式立柱6和右水平鋼內支撐7構成,左鋼格構式立柱6和右鋼格構式立柱7各自與上水平鋼內支撐4、下水平鋼內支撐5垂直相連,在所支擋范圍內形成框架體系,用于承受鋼水平支撐及其自身豎向荷載,以及由鋼水平支撐傳來水平荷載。
所述水平鋼內支撐和鋼格構式立柱的相交節點之間設置有立柱間支撐8,在水平鋼內支撐、鋼格構式立柱的相交節點處應做成剛性連接形式,以保證水平支撐受到軸向力影響時計算長度盡可能減小。
所述上水平鋼內支撐4的端部安裝H型鋼冠梁2,下水平鋼內支撐5的端部安裝H型鋼腰梁3。上水平鋼內支撐4與H型鋼冠梁2、下水平鋼內支撐5與H型鋼腰梁3也應做成剛性連接形式并于支座處及梁內作加勁肋以保證上述構件發生強度破壞之前不會發生失穩破壞。
所述拉森鋼板樁與H型鋼冠梁、H型鋼腰梁之間的空間內安裝有主要控制部件10,使鋼板樁、H型鋼腰梁、H型鋼冠梁及主要控制部件10之間緊密貼合但不擠壓過緊,以免造成允許膨脹量損失。
由于此支擋結構允許季節凍土區膨脹土產生一定側移(膨脹或收縮),所以支護構件需要一定的柔性而不允許在發生較小變形的情況下其圍護結構內部應力即接近破壞強度。而鋼材所制成的鋼板樁具有強度高、重量輕、延性好、表面規則、方便加工等特點,使其適合作為此支擋結構的圍護結構。同上,鋼水平支撐及鋼冠梁、鋼腰梁、鋼格構式立柱以及立柱間鋼支撐也同樣適用于內支撐體系。其中拉森鋼板樁群在受到季節凍土區膨脹土體膨脹時產生的側向膨脹力后會使鋼板樁產生位移,而在土體失水或土中冰融化時又會產生相反方向位移。而拉森鋼板樁的上述位移會受到主要控制部件調控。而內支撐體系則是為主要控制部件提供水平向反力。在主要控制部件還沒有達到因土體過度膨脹而達到設計所允許的變形時,內支撐體系此時不會受到土體脹縮變形所帶來的影響,從而減小支撐體系負擔,不需使用過大的構件截面限制土體膨脹收縮時的全部位移,進而使設計經濟合理。
(2)主要控制部件
如圖2所示,主要控制部件10選用伺服液壓系統,由無線數據傳感器10-1、信號放大器10-2、處理器10-3、電氣-機械轉換器10-4、伺服閥10-5、液壓缸(執行器)10-6、液壓泵10-7及電動機10-8組成。此主要控制部件10置于H型鋼腰梁3和H型鋼冠梁2上并作緊固措施(例如與鋼梁通過摩擦型高強螺栓或錨栓連接)使其不會在液壓缸(執行器)10-6出力過程中出現滑移錯動等問題。將于風光互補供能系統接出的輸出電路通過三相五線接線法接入主要控制部件10中,供給液壓泵10-7、電動機10-8及無線數據傳感器10-1、信號放大器10-2、處理器10-3、電氣-機械轉換器10-4等耗電元件的用電。無線數據傳感器10-1內置于液壓缸10-6內部,在施工區域附近安裝信號放大器10-2和處理器10-3,處理器10-3與電氣-機械轉換器10-4相連接后再接入伺服閥10-5,伺服閥10-5同時連接液壓泵10-7與液壓缸10-6,液壓缸10-6與拉森鋼板樁1緊密貼合,必要時可在拉森鋼板樁1與液壓缸10-6接觸位置處作增大摩擦系數處理(如對鋼板樁作噴砂、拋丸等表面處理措施)。
由于液壓控制技術理論與技術都已經很成熟,在設計與施工中可獲得相關知識信息的支持。并且液壓油價格較為低廉,可以進行大量使用。故主要控制部件采用液壓控制技術來進行設計。選用伺服液壓系統作為主要控制部件并在主要控制部件中引入智能控制技術,通過無線數據傳感器測得伺服液壓系統運動桿的力與位移之間的關系,并通過無線傳輸?shù)姆绞捷斎胩幚砥鳎瑥奶幚砥髦羞\用一定的算法進行集中處理之后在回輸伺服液壓系統終端進行相應的動作作用于季節凍土區膨脹土體,限制其側移變形不超過相應的允許側移從而達到智能控制的目的。并且由于主要控制部件對于土體的作用使得膨脹土含水量對于及結構的影響減小,僅需要按非膨脹土地區的支擋結構設計即可并且不用對膨脹土本身進行處理。
(3)風光互補供能系統
如圖3所示,風光互補供能系統由風力異步發電機組、光伏太陽能薄膜電池組、發電控制器13、鉛酸蓄電池組(儲能裝置)14、直流交流逆變器15及連接線路組成。其中,在季節凍土區膨脹土體18之上附近位置處安置光伏太陽能薄膜電池組與風力異步發電機并用合適的線路將其相連,并將線路埋入地下以保證其耐久性;再將上述線路接入發電控制器13與鉛酸蓄電池組15中;之后發電控制器13和鉛酸蓄電池組15連接至直流交流逆變器15;由直流交流逆變器15接出電力輸出線路17后即可通過三相五線連接方式配電為主要控制部件10中電動機及其他電氣元件供電。
風光互補供能系統采用風力光伏兩種發電方式的互補供能系統進行系統供電,由于一般場地沒有電力以及一般電池的壽命及環境限制,采用上述供電方式可以最大的限度的從不同的天氣條件、甚至惡劣的環境中獲取所需的電能為系統提供電力,并且由于智能控制系統中的元件都選用低功耗的元件使得對于供能系統的輸出可以放松要求。由于工程上需要各個電氣元件部分穩定可靠工作,故選用廣泛應用且技術成熟的電氣元件。其中風力異步發電機組中的風力發電機11選用風力異步發電機;光伏太陽能薄膜電池組采用光伏薄膜發電電池板12;發電元器件的數量由主要控制部件產生的負載量確定;蓄電池選用成熟廉價的鉛酸蓄電池;再根據實際需要選用合適的控制器、逆變器及連接線路。
具體實施方式二:本實施方式給出了引入智能控制技術的支擋結構施工方法,具體實施步驟如下:
(1)對引入智能控制的支擋結構進行設計。
①應對建(構)筑物的場地地基完成地質勘查,確定此季節性凍土區膨脹土的各項參數(例如土的含水量、天然密度、塑限、液限、自由膨脹率、膨脹率、收縮系數、膨脹力等)。
②根據勘查所得結果選用合適的本構模型完成軟件模擬及計算,計算出大致允許的季節凍土區膨脹土體在膨脹時產生的側向位移。
③根據基坑開挖深度、場地中水的影響及土的性質等計算本支擋結構所需抗力。
④根據所需抗力選擇合適尺寸的拉森鋼板樁、鋼水平支撐、鋼冠梁、鋼腰梁及鋼格構式立柱、鋼格構式立柱間支撐與主要控制部件。
⑤根據主要控制部件數量確定所需發電量,進而確定發電設備數量。
⑥確定發電設備數量之后即可確定發電設備于場地中的布置問題及線路連接設計。
⑦設計支擋結構中的主要控制部件配電網絡系統使其能有效的將供能系統輸出端與主要控制部件相連接。
(2)對供能系統的安裝與調試
①風力發電機組及太陽能薄膜電池組進行施工場地上的選址與安裝。
②電力控制部件、電能儲存部件及其連接線路安裝施工。
③電力輸出線路鋪設施工。
④供能系統整體完成后對系統發電供電完成性能調試作業。
(3)進行支擋結構的施工,并進行主要控制部件的安裝與調試
①打樁之前預先對拉森鋼板樁進行調直與檢查作業,,檢查無誤之后通過沉樁機將拉森鋼板樁置入土體指定深度。
②完成整個鋼格構式立柱施工。
③ 完成鋼水平支撐及鋼冠梁施工,使鋼冠梁、鋼格構式立柱及鋼水平支撐形成框架體系,將鋼水平支撐與鋼格構式立柱、鋼冠梁節點完成初安裝后作剛性連接。開挖第一層膨脹土體。
④主要控制部件中處理器的實地選址與安裝,以及于鋼冠梁上完成主要控制部件安裝,并完成供能系統電力輸出線路接入主要控制部件的配電施工。
⑤完成鋼水平支撐及鋼腰梁施工,將鋼水平支撐與鋼格構式立柱及鋼腰梁節點作剛性連接。再完成下一層土體開挖,之后于鋼腰梁上完成主要控制部件安裝作業,并完成供能系統電力輸出線路接入主要控制部件的配電施工作業,在通電后完成主要控制部件的功能檢查與測試。
⑥重復上述步驟⑤,直到支擋結構施工完成。
⑦實際觀測膨脹土變形對此支擋體系的影響,對主要控制部件完成調試與協調,使支擋體系力與位移關系盡量達到最優化。
