本實用新型涉及的是熱能回收、廢水回收和熱水器衛浴領域，特別涉及一種回收熱能廢水和循環使用凈化水的節能節水加熱機。

背景技術：

目前，在日常用熱水洗浴中，所有熱水洗浴后都從下水道流走，造成了熱能和水的極大浪費；在自來水突然停水后，不能正常洗浴。

技術實現要素：

針對上述問題，本實用新型的目的是提供一種回收熱能廢水和循環使用凈化水的節能節水加熱機。

為實現上述目的，本實用新型用應以下技術方案：

本實用新型所述的一種回收熱能廢水和循環使用凈化水的節能節水加熱機，包括機箱、水管三通一、自清潔回收過濾器、水泵、自清潔前置過濾器、電磁水閥一、電磁水閥二、電磁水閥三、電磁水閥四、電磁水閥五、電磁水閥六、單向水閥、常開電磁水閥一、常開電磁水閥二、水管三通二、水管三通三、大流量凈水器、電機一、電機二、熱交換器、水流開關、熱水器、熱水收集盆、回收水箱和整機控制系統，水管三通一的進水口和熱水收集盆的下水管連接，水管三通一的一個出水口和電磁水閥一的進水口連接，電磁水閥一的出水口和下水道連接，水管三通一的另一個出水口和自清潔回收過濾器的進水口連接，自清潔回收過濾器的沖洗口通過電磁水閥二和自來水管連接，自清潔回收過濾器的產水口和水泵的進水口連接，水泵的出水口和自清潔前置過濾器的進水口連接，自清潔前置過濾器的排污口通過電磁水閥三和下水道連接，自清潔前置過濾器的沖洗口通過電磁水閥四和自來水管連接，自清潔前置過濾器的產水口和水管三通二的進水口連接，水管三通二的1個出水口和常開電磁水閥一的進水口連接，常開電磁水閥一的出水口和熱交換器的接口1Q連接，熱交換器的接口2Q和回收水箱的進水口連接，熱交換器的接口3Q和自來水管連接，熱交換器的接口4Q和水流開關的進水口連接，水流開關的出水口和常開電磁水閥二的進水口連接，常開電磁水閥二的出水口和水管三通閥三的1個進水口連接，水管三通閥三的出水口和熱水器的進水口連接，熱水器的出水口和熱水龍頭連接；水管三通二的另1個出水口和電磁水閥五的進水口連接，電磁水閥五的出水口和大流量凈水的進水口連接，大流量凈水器的排污口和電磁水閥六進水口連接，電磁水閥六的出水口和下水道連接，大流量凈水器的產水口和單向閥的進水口連接，單向閥的出水口和水管三通三的另1個進水口連接；整機控制系統對常開電磁水閥一、常開電磁水閥二、電磁水閥五不通電時為使用自來水模式；整機控制系統對常開電磁水閥一、常開電磁水閥二、電磁水閥五和水泵通電時為使用循環凈化水模式；使用自來水模式，熱水器生產熱水時，水流開關控制水泵工作，將熱水收集盆收集的廢熱水加壓，在熱交換器1Q-2Q的管道中流動，流入熱水器的自來水先經過熱交換器3Q-4Q的管道，自來水和廢熱水進行熱交換，自來水被加熱，熱水器加熱到設定的溫度，達到節能目的；廢熱水通過熱交換器接口2Q流入回收水箱，達到回收廢水的目的；使用循環凈化水模式時，在熱水收集盆中加入少量的水，水流入自清潔回收過濾器，經過水泵加壓，自清潔前置過濾器過濾，大流量凈水器凈化，熱水器加熱生產熱水進行洗浴，廢熱水流入熱水收集盆，再進行過濾、凈化、加熱、洗浴進行循環，廢熱水中的熱能沒有流失，節能節水；水管三通一的進水口可以直接和整體淋浴房、洗涮柜、美容美發床等洗浴設備的下水管連接，可以省去熱水收集盆。

進一步地，所述的回收熱能廢水和循環使用凈化水的節能節水加熱機，水管三通一的一個出水口安裝了電磁水閥一，自清潔回收過濾器的沖洗口安裝了電磁水閥二，自清潔回收過濾器安裝有電機一，自清潔回收過濾器的粗孔過濾網上安裝有刮垢器一，當粗孔過濾網被堵塞時，通過整機控制系統打開電磁水閥一排污，打開電磁水閥二用自來水沖洗粗孔過濾網，電機一電源接通，電機一帶動刮垢器一對粗孔過濾網刮垢，共同起到排污和清潔過濾網的目的。

進一步地，所述的回收熱能廢水和循環使用凈化水的節能節水加熱機，自清潔前置過濾器的排污口安裝了電磁水閥三，自清潔前置過濾器的沖洗口安裝了電磁水閥四，自清潔前置過濾器還安裝了電機二，細孔過濾網上還安裝了刮垢器二，當自清潔前置過濾器的細孔過濾網被堵塞時，整機控制系統打開電磁水閥三排污，打開電磁水閥四，自來水沖洗細孔過濾網，電機二電源接通，電機二帶動刮垢器二對細孔過濾網刮垢，共同起到排污和清潔過濾網的目的。

附圖說明

圖1是本實用新型結構示意圖

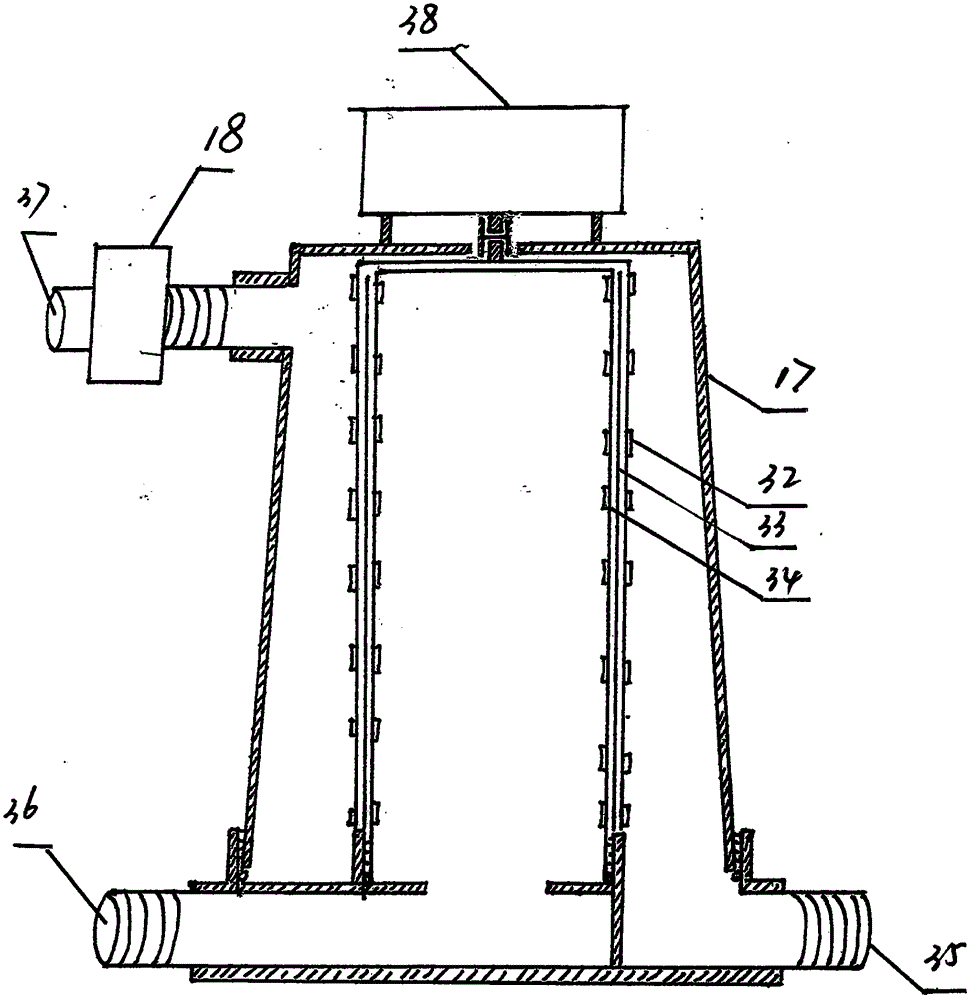

圖2是本實用新型自清潔回收過濾器結構示意圖；

圖3是本實用新型自清潔前置過濾器結構示意圖；

1、機箱； 2、自來水接口； 3、回收水箱；

4、接口2Q； 5、熱交換器； 6、接口1Q；

7、接口3Q； 8、接口4Q； 9、水流開關；

10、熱水器； 11、熱水龍頭； 12、噴頭；

13、自清潔前置過濾器； 14、電磁水閥三； 15、電磁水閥四；

16、水泵； 17、自清潔回收過濾器； 18、電磁水閥二；

19、水管三通一； 20、電磁水閥一； 21、下水管；

22、下水道接口； 23、下水道接口； 24、刮垢器二；

25、細孔過濾網； 26、過濾網支架； 27、排污口；

28、電機二； 29、產水口； 30、沖洗口；

31、進水口； 32、刮垢器一； 33、粗孔過濾網；

34、過濾網支架； 35、進水口； 36、產水口；

37、沖洗口； 38、電機一； 39、熱水收集盆；

40、水管三通二； 41、常開電磁水閥一； 42、下水道接口；

43、電磁水閥五； 44、大流量凈水器； 45、單向水閥；

46、電磁水閥六； 47、水管三通三； 48、常開電磁水閥二；

具體實施方式

下面結合附圖對本實用新型作進一步說明。

本實用新型所述的回收熱能廢水和循環使用凈化水的節能節水加熱機，包括機箱1、水管三通一19、自清潔回收過濾器17、水泵16、自清潔前置過濾器13、電磁水閥一20、電磁水閥二18、電磁水閥三14、電磁水閥四15、電磁水閥五43、電磁水閥六46、單向水閥45、常開電磁水閥一41、常開電磁水閥二48、水管三通二40、水管三通三47、大流量凈水器44、電機一38、電機二28、熱交換器5、水流開關9、熱水器10、熱水收集盆39、回收水箱3和整機控制系統，水管三通一19的進水口和熱水收集盆39的下水管21連接，水管三通19的一個出水口和電磁水閥一20的進水口連接，電磁水閥一20的出水口和下水道22連接，水管三通19的另一個出水口和自清潔回收過濾器17的進水口35連接，自清潔回收過濾器17的沖洗口37通過電磁水閥二18和自來水管2連接，自清潔回收過濾器17的產水口36和水泵16的進水口連接，水泵16的出水口和自清潔前置過濾器13的進水口31連接，自清潔前置過濾器的排污口27通過電磁水閥三14和下水道23連接，自清潔前置過濾器13的沖洗口30通過電磁水閥四15和自來水管2連接，自清潔前置過濾器13的產水口29和水管三通二的進水口連接，水管三通二的1個出水口和常開電磁水閥一41的進水口連接，常開電磁水閥一41的出水口和熱交換器5的接口1Q6連接，熱交換器5的接口2Q4和回收水箱3的進水口連接，熱交換器5的接口3Q7和自來水管連接，熱交換器的接口4Q8和水流開關9的進水口連接，水流開關9的出水口和常開電磁水閥二48的進水口連接，常開電磁水閥二48的出水口和水管三通閥三47的1個進水口連接，水管三通閥三47的出水口和熱水器10的進水口連接，熱水器10的出水口和熱水龍頭11連接；水管三通二40的另1個出水口和電磁水閥五43的進水口連接，電磁水閥五43的出水口和大流量凈水器44的進水口連接，大流量凈水器44的排污口和電磁水閥六46進水口連接，電磁水閥六46的出水口和下水道42連接，大流量凈水器44的產水口和單向閥45的進水口連接，單向閥45的出水口和水管三通三47的另1個進水口連接；整機控制系統對常開電磁水閥一41、常開電磁水閥二48、電磁水閥五43不通電時為使用自來水模式；整機控制系統對常開電磁水閥一41、常開電磁水閥二48、電磁水閥五43和水泵16通電時為使用循環凈化水模式；使用自來水模式，熱水器10生產熱水時，水流開關9控制水泵16工作，將熱水收集盆39收集的廢熱水加壓，在熱交換器5(1Q-2Q)的管道中流動，流入熱水器10的自來水先經過熱交換器5(3Q-4Q)的管道，自來水和廢熱水進行熱交換，自來水水被加熱，熱水器10加熱到設定的溫度，達到節能目的；廢熱水通過熱交換器5接口2Q流入回收水箱3，達到回收廢水的目的；使用循環凈化水模式時，在熱水收集盆39中加入少量的水，水流入自清潔回收過濾器17，經過水泵16加壓，自清潔前置過濾器13過濾，大流量凈水器44凈化，熱水器10加熱生產熱水進行洗浴，廢熱水流入熱水收集盆39，再進行過濾、凈化、加熱、洗浴進行循環，廢熱水中的熱能沒有流失，節能節水；水管三通一19的進水口可以直接和整體淋浴房、洗涮柜、美容美發床等洗浴設備的下水管連接，可以省去熱水收集盆39。

進一步地，所述的回收熱能廢水和循環使用凈化水的節能節水加熱機，水管三通一19的一個出水口安裝了電磁水閥一20，自清潔回收過濾器17的沖洗口37安裝了電磁水閥二18，自清潔回收過濾器17安裝有電機一38，自清潔回收過濾器17的粗孔過濾網33上安裝有刮垢器一32，當粗孔過濾網33被堵塞時，通過整機控制系統打開電磁水閥一20排污，打開電磁水閥二18用自來水沖洗粗孔過濾網33，電機一38電源接通，電機一38帶動刮垢器一32對粗孔過濾網33刮垢，共同起到排污和清潔過濾網的目的。

進一步地，所述的回收熱能廢水和循環使用凈化水的節能節水加熱機，自清潔前置過濾器13的排污口27安裝了電磁水閥三14，自清潔前置過濾器13的沖洗口30安裝了電磁水閥四15，自清潔前置過濾器13還安裝了電機二28，自清潔前置過濾器13的細孔過濾網25上安裝有刮垢器二24，當自清潔前置過濾器13的細孔過濾網25被堵塞時，整機控制系統打開電磁水閥三14排污，打開電磁水閥四15，自來水沖洗細孔過濾網25，電機二28電源接通，電機二28帶動刮垢器二24對細孔過濾網25刮垢，共同起到排污清潔過濾網的目的。

本實用新型可以回收95％以上的廢水，如果采用高效的熱交換器，可以回收廢熱水中90％以上的熱能，熱水器的功率可以大幅度減少，水溫恒定，即開即熱，在停水情況下，加入7到8升的水，就可以進行洗浴。

以上所述僅是本實用新型的較佳實施方式，故凡依本實用新型專利申請范圍所述的構造、特征及原理所做的等效變化或修飾，均包括于本實用新型專利申請范圍內。
